LGS 모듈러 주택에서 바닥은 단순히 사람이 걸어 다니는 평평한 면이 아닙니다.

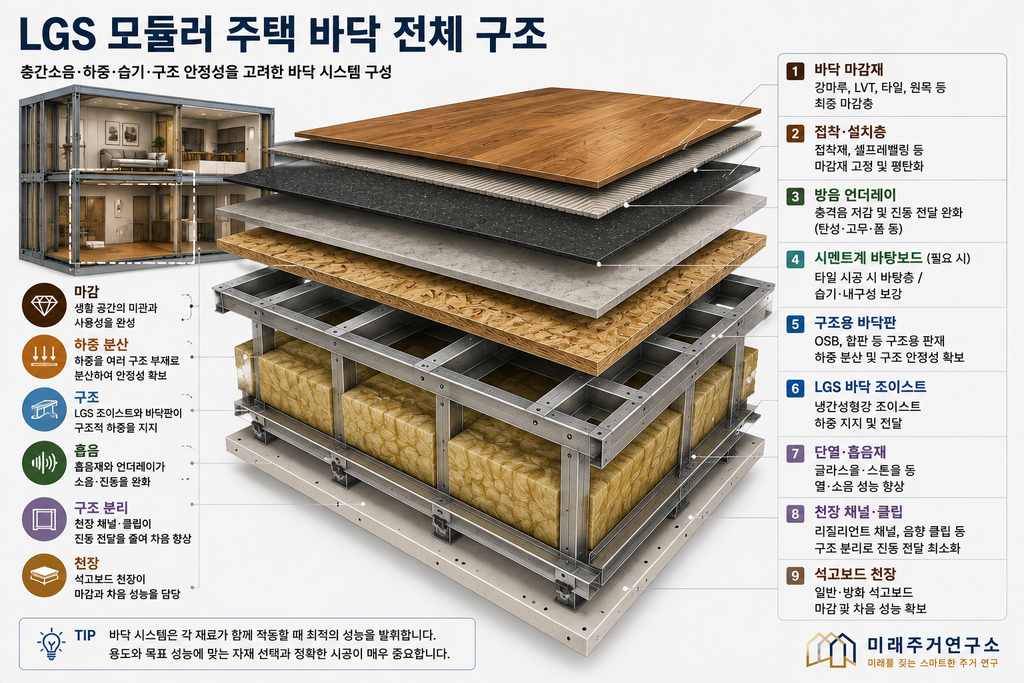

완성된 바닥 아래에는 마감재부터 언더레이, 구조용 바닥판, LGS 바닥 조이스트, 단열·흡음재와 아래층 천장까지 여러 재료가 층층이 배치될 수 있습니다.
이 가운데 어느 한 층만 잘못 선택해도 바닥의 강성, 진동, 소음, 습기 및 마감 품질에 영향을 줄 수 있습니다.
특히 모듈러 주택에서는 또 하나의 조건이 추가됩니다.
공장에서 제작된 바닥이 운송 → 양중 → 현장 설치 → 다른 모듈과 접합되는 과정을 거치기 때문입니다.
따라서 LGS 모듈러 주택의 바닥을 설계할 때는 단순히 “어떤 바닥재가 좋은가?”가 아니라
하중 → 강성 → 진동 → 습기 → 음향 → 마감 → 운송 → 현장접합
을 하나의 시스템으로 검토해야 합니다.
이번 글에서는 LGS 바닥의 기본 구조부터 구조용 바닥판, 시멘트보드, 언더레이, 층간소음 및 모듈러 공장 품질관리까지 자세히 알아보겠습니다.
LGS 바닥 조이스트는 어떤 역할을 할까?
LGS 바닥의 핵심 구조체는 냉간성형강으로 제작된 바닥 조이스트(Floor Joist)입니다.
조이스트는 바닥에 작용하는 하중을 지지하고 이를 벽체와 보, 주요 구조체로 전달합니다.
하지만 단순히 강재 두께만 보고 바닥 성능을 판단해서는 안 됩니다.
조이스트의
높이
강재 두께
간격
스팬
단면 형상
개구부
브리징
가장자리 지지
등이 함께 영향을 줍니다.
특히 사람이 걸을 때 느끼는 바닥의 흔들림은 구조적으로 파괴되는 문제와는 별개의 사용성(Serviceability) 문제일 수 있습니다.
따라서 강도뿐 아니라 처짐과 진동까지 함께 검토해야 합니다.
구조용 바닥판은 무엇인가?
LGS 조이스트 위에는 일반적으로 구조용 바닥판이 설치됩니다.
이 판재는 단순히 바닥마감재를 올리기 위한 바탕면이 아닙니다.
사람과 가구에서 발생하는 하중을 여러 조이스트로 분산하고 바닥 시스템의 강성과 안정성에 기여합니다.
프로젝트에 따라 구조용 합판, OSB 또는 다른 구조용 판재 시스템을 검토할 수 있습니다.
그러나 벽체용 구조면재와 마찬가지로 아무 판재나 사용할 수 있는 것은 아닙니다.
구조용도, 두께, 스팬 등급, 수분조건, 체결방식 및 적용 기준을 확인해야 합니다.

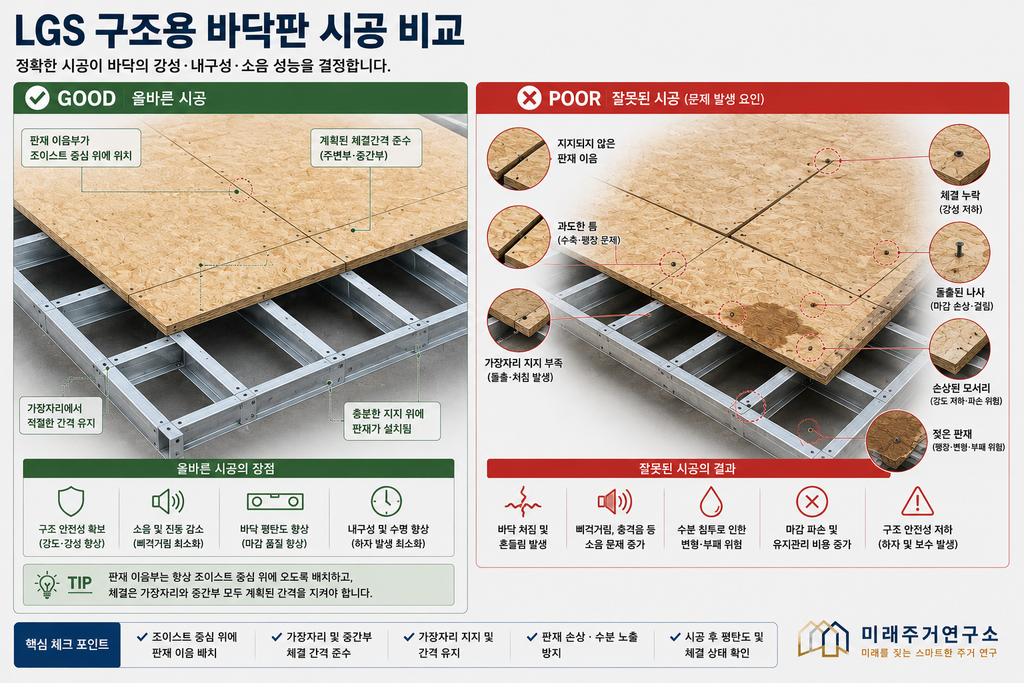

바닥판의 혀와 홈은 왜 중요할까?
일부 구조용 바닥판에는 가장자리에 Tongue & Groove, 즉 혀와 홈 형태의 접합부가 있습니다.
이 구조는 조이스트 사이에서 판재 가장자리의 상대적인 움직임을 제어하고 연속적인 바닥면을 만드는 데 도움을 줄 수 있습니다.
그러나 접합부를 너무 강제로 밀어 넣거나 필요한 간격 없이 설치하면 수분에 따른 판재 움직임에 문제가 생길 수 있습니다.
따라서 제조사의 설치방법을 확인해야 합니다.
바닥판에서 삐걱거리는 소리가 나는 이유
바닥에서 발생하는 삐걱거림은 여러 원인이 있을 수 있습니다.
구조용 바닥판과 조이스트 사이의 움직임
부적절한 체결
느슨한 나사
판재 가장자리 움직임
접착 불량
수분 변화
등이 대표적인 원인입니다.
따라서 바닥 소음은 마감재만의 문제가 아니라 구조용 바닥판과 LGS 조이스트의 접합 품질에서 시작될 수 있습니다.
시멘트보드는 구조용 바닥판과 같은 것일까?
그렇지 않습니다.
시멘트계 보드는 프로젝트와 제품에 따라 타일 등의 바탕재나 습기에 노출될 가능성이 있는 공간의 구성재로 사용될 수 있습니다.
그러나 모든 시멘트보드가 구조용 바닥판을 대체하는 것은 아닙니다.
예를 들어 욕실 타일 바닥에서는 구조용 바닥판 위에 적합한 시멘트계 바탕재와 방수 시스템이 추가될 수 있습니다.
따라서
구조용 바닥판 = 하중을 담당하는 구조층
시멘트계 바탕보드 = 특정 마감 시스템의 바탕층
처럼 역할을 구분해 이해하는 것이 좋습니다.
실제 역할은 선택한 제품과 시험·설계 시스템을 기준으로 확인해야 합니다.
욕실 바닥은 어떻게 달라질까?
욕실 바닥에서는 구조뿐 아니라 물 관리가 중요합니다.
특히 샤워 공간에서는 물이 타일 아래로 침투할 가능성까지 고려해야 합니다.
일반적인 개념으로는
타일 → 접착층 → 방수층 → 적합한 바탕층 → 구조용 바닥판 → LGS 바닥구조
가 하나의 시스템으로 구성될 수 있습니다.
이때 중요한 것은 타일 자체를 방수층으로 생각하지 않는 것입니다.
타일 사이의 줄눈이나 접합부를 통해 수분이 이동할 가능성이 있기 때문에 실제 방수층의 연속성이 중요합니다.
바닥 배수구 주변이 중요한 이유
샤워실이나 습식공간에서는 배수구가 방수층을 관통합니다.
따라서 바닥 전체 방수는 잘되어 있어도 배수구와 방수층 연결이 잘못되면 누수 위험이 생길 수 있습니다.
벽-바닥 코너와 배관 관통부도 마찬가지입니다.
즉 욕실 방수는 넓은 바닥 중앙보다 접합부와 관통부에서 품질 차이가 발생하기 쉽습니다.
방음 언더레이란 무엇인가?
바닥마감재 아래에는 프로젝트에 따라 방음 또는 탄성 언더레이를 설치할 수 있습니다.
이 재료의 주요 목적 가운데 하나는 발걸음이나 물체 충격으로 발생하는 진동이 아래 구조로 직접 전달되는 것을 줄이는 것입니다.
재료는 제품에 따라 고무계, 폼계, 섬유계 등 다양한 형태가 있을 수 있습니다.
하지만 언더레이가 두껍다고 무조건 층간소음 성능이 좋아지는 것은 아닙니다.
마감재와 바닥 구조, 압축 특성 및 전체 시스템의 시험성능을 확인해야 합니다.

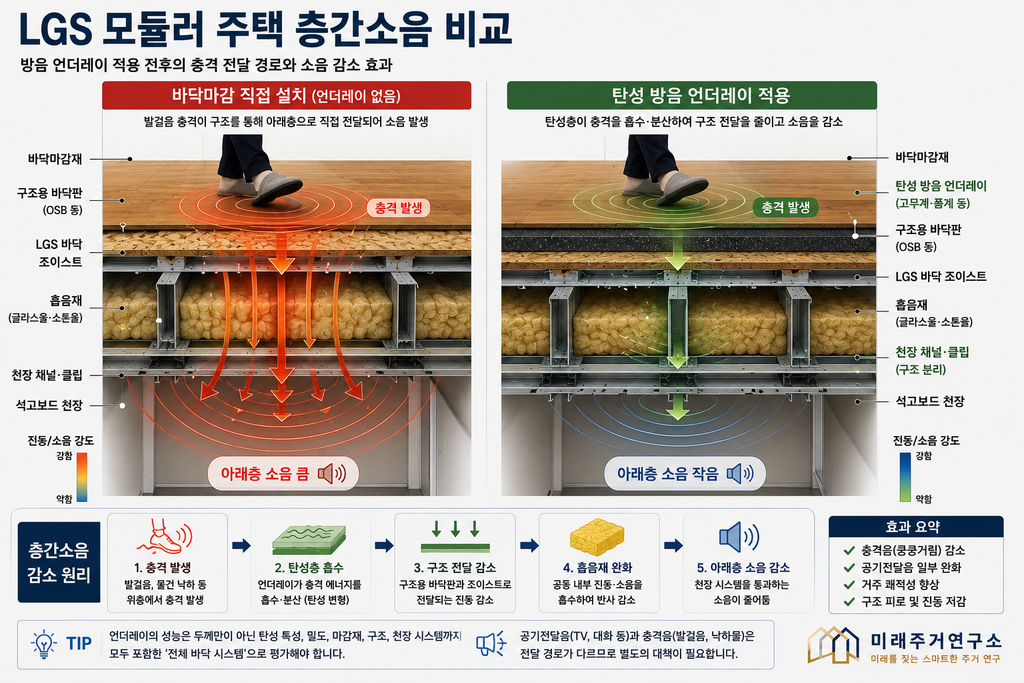

공기전달음과 충격음은 다르다
위층에서 TV를 크게 틀었을 때 아래층에서 들리는 소리와 사람이 걸을 때 발생하는 발걸음 소리는 전달 메커니즘이 다릅니다.
TV와 대화 등은 주로 공기전달음 문제입니다.
반면 발걸음이나 물체 낙하는 구조체에 직접 충격을 가하는 충격음 문제입니다.
따라서 하나의 재료만으로 두 문제를 모두 해결하려 하기보다 바닥과 천장을 하나의 음향 시스템으로 검토해야 합니다.
아래층 천장도 층간소음에 영향을 줄까?
그렇습니다.
LGS 조이스트 아래쪽 천장 석고보드가 구조체에 직접 연결되면 위층에서 발생한 진동이 천장으로 전달될 수 있습니다.
프로젝트에 따라 리질리언트 채널이나 음향 클립 등을 이용해 천장 마감층을 구조체에서 부분적으로 분리하는 시스템을 검토할 수 있습니다.
바닥 내부에 글라스울이나 스톤울 같은 섬유계 흡음재를 사용하는 것도 공동 내부의 음향에너지를 관리하는 데 도움이 될 수 있습니다.
결국 층간소음은
바닥마감 + 언더레이 + 구조용 바닥판 + LGS 조이스트 + 흡음재 + 천장 분리 + 석고보드
가 함께 작동하는 시스템입니다.
바닥 단열재는 어디에 필요한가?
모든 중간층 바닥에 열단열이 필요한 것은 아닙니다.
하지만 바닥 아래가 외부공기나 비난방 공간 또는 지면에 가까운 조건이라면 열적 성능을 별도로 검토해야 합니다.
이 경우 바닥 프레임 내부 단열과 하부 연속단열, 가장자리 열교 등을 함께 고려할 수 있습니다.
특히 LGS는 금속이기 때문에 바닥 가장자리에서 열교가 발생하지 않도록 벽체의 단열선과 바닥 단열선을 연결하는 것이 중요합니다.
구조용 바닥판의 수분관리가 중요한 이유
모듈러 공장에서는 바닥판을 설치한 뒤 벽체와 지붕 공사가 진행될 수 있습니다.
이 과정에서 비가 들어오거나 젖은 자재가 장기간 방치되면 일부 목질계 판재는 팽창이나 변형 등의 영향을 받을 수 있습니다.
따라서 자재 보관부터 공장 조립, 임시 방수 및 운송까지 수분관리 계획이 필요합니다.
특히 판재 가장자리와 절단면, 개구부 주변은 상태를 확인하는 것이 좋습니다.
모듈 접합부의 바닥 높이가 왜 중요할까?
두 모듈이 나란히 설치되면 바닥 접합부가 생길 수 있습니다.
각 모듈의 바닥 높이가 조금만 달라도 완성 후 단차가 발생할 수 있습니다.
타일이나 경질 바닥마감에서는 이러한 오차가 더 눈에 띌 수 있습니다.
따라서 공장 제작단계부터 기준 높이를 관리하고 현장에서 구조체를 연결한 후 마감재를 설치하기 전에 평탄도를 확인해야 합니다.

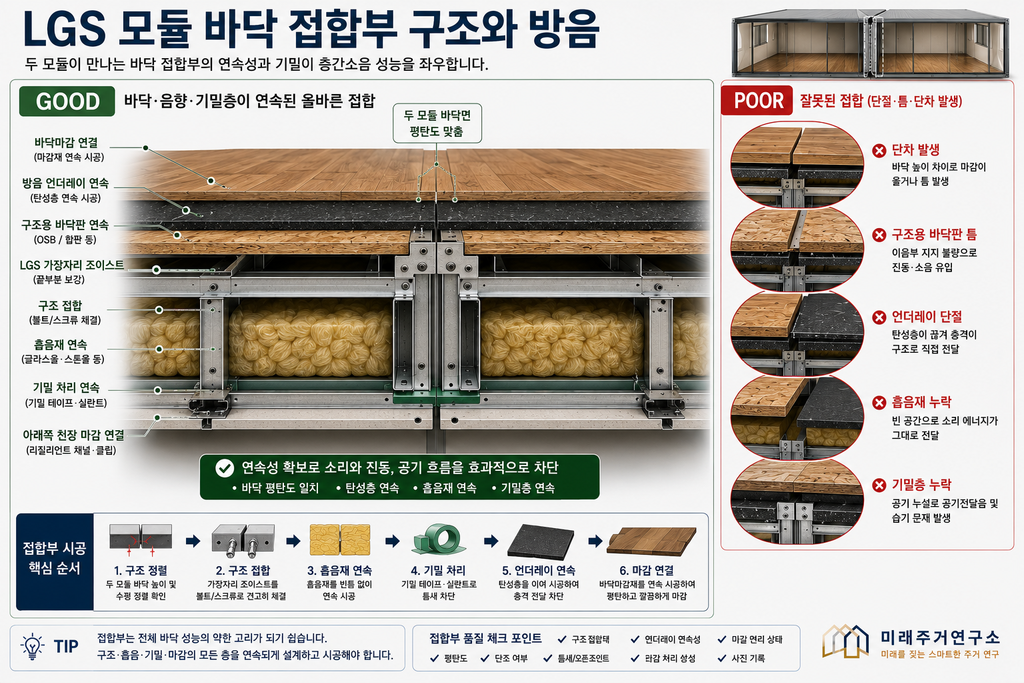

두 모듈 사이에서 방음이 끊길 수도 있다
모듈 접합부에서는 바닥 구조뿐 아니라 음향층도 연결되어야 합니다.
공장에서는 각각의 모듈 바닥이 완성되어 있더라도 현장 접합구간에서 언더레이가 끊기거나 틈이 생기면 충격음이나 공기전달음의 약점이 될 수 있습니다.
따라서 접합부에서
구조용 바닥판
흡음재
탄성층
기밀층
바닥마감
을 어떤 순서로 연결할지 미리 설계하는 것이 좋습니다.
바닥 접착제는 아무 제품이나 사용할 수 있을까?
그렇지 않습니다.
구조용 바닥판과 LGS 조이스트 사이 또는 바닥마감 시스템에서 접착제를 사용하는 경우에는 적용 가능한 바탕재와 사용환경을 확인해야 합니다.
금속과 목질계 판재, 시멘트계 재료 및 바닥마감재는 각각 표면 특성이 다르기 때문입니다.
특히 모듈러 건축에서는 운송 진동과 온도변화도 고려할 필요가 있습니다.
따라서 단순히 접착력이 강한 제품보다 해당 시스템에 적합한 접착제를 선택해야 합니다.
바닥재 자재 선택에서 확인할 핵심 항목
구조용 바닥판을 선택할 때는 구조용도와 두께, 스팬, 가장자리 형상, 수분 저항성, 체결방식 및 적용 기준을 확인합니다.
시멘트계 바탕재는 적용 가능한 마감재와 습식공간 시스템, 두께 및 체결방법을 확인해야 합니다.
방음 언더레이는 마감재 호환성, 압축특성, 두께, 설치방법 및 전체 바닥 시스템의 시험자료를 살펴보는 것이 좋습니다.
접착제 역시 적용 바탕재와 온도조건, 경화시간, 수분 및 시스템 호환성을 확인해야 합니다.
즉 각 자재의 최고 성능보다 서로 함께 사용할 수 있는지가 더 중요합니다.
전문가 TIP｜바닥재 가격을 ㎡당 완성비용으로 비교하자
구조용 바닥판 한 장의 가격이나 언더레이 1㎡ 가격만 비교하면 실제 공사비를 정확하게 판단하기 어렵습니다.
모듈러 공장의 실제 비용에는
자재 + 절단 + 폐기량 + 접착제 + 체결재 + 작업시간 + 수분보호 + 검사 + 손상보수 + 현장접합
이 포함됩니다.
예를 들어 조금 비싼 대형 판재가 모듈 규격과 잘 맞아 절단과 이음부를 줄인다면 전체 생산비는 오히려 낮아질 수도 있습니다.
따라서 향후 실제 제품을 비교할 때는 자재 단가와 함께 완성된 바닥 1㎡당 비용을 비교하는 것이 실용적입니다.
LGS 바닥 시스템 자재 선택 체크리스트
- 바닥이 구조적으로 지지해야 할 하중은 무엇인가?
- LGS 조이스트의 스팬과 간격은 적절한가?
- 구조용 바닥판의 용도와 등급은 적합한가?
- 바닥판 두께는 시스템과 맞는가?
- 판재 이음부는 충분히 지지되는가?
- 필요한 체결재와 간격은 무엇인가?
- 접착제가 필요한 시스템인가?
- 욕실 등 습식공간인가?
- 시멘트계 바탕보드가 필요한가?
- 방수층은 어디에 위치하는가?
- 방음 언더레이가 필요한가?
- 공기전달음과 충격음 요구조건은 무엇인가?
- 바닥 내부 흡음재가 필요한가?
- 아래층 천장의 구조 분리가 필요한가?
- 바닥 가장자리 열교는 어떻게 처리하는가?
- 모듈 접합부의 단차는 어떻게 관리하는가?
- 운송 중 수분과 손상은 어떻게 보호하는가?
- 적용 국가의 구조·화재·음향 기준을 충족하는가?

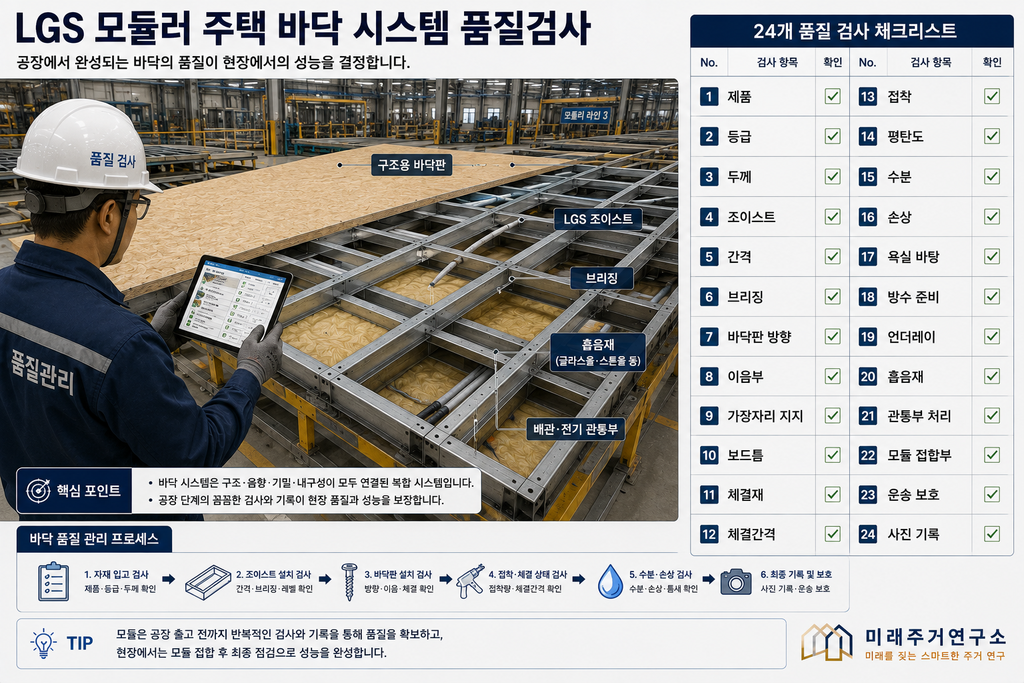

모듈러 공장에서는 무엇을 검사할까?
바닥은 벽체가 올라가고 마감재가 설치되면 내부를 다시 확인하기 어려워집니다.
따라서 공장 단계에서 기록을 남기는 것이 중요합니다.
검사항목의 예는 다음과 같습니다.
제품
등급
두께
조이스트
조이스트 간격
브리징
바닥판 방향
판재 이음
가장자리 지지
보드틈
체결재
체결간격
접착
평탄도
수분
손상
욕실 바탕재
방수 준비
언더레이
흡음재
관통부
모듈 접합부
운송 보호
사진기록
자주 묻는 질문 FAQ
LGS 바닥에는 OSB와 합판 중 무엇이 더 좋은가요?
재료명만으로 우열을 정하기 어렵습니다. 구조용도와 등급, 두께, 스팬, 수분조건, 체결방식 및 프로젝트 기준을 함께 확인해야 합니다.
시멘트보드를 구조용 바닥판 대신 사용할 수 있나요?
제품에 따라 역할이 다르므로 일반화할 수 없습니다. 많은 시스템에서 시멘트계 보드는 타일 등의 바탕층으로 사용되며 실제 구조 역할 여부는 해당 제품과 설계 시스템을 확인해야 합니다.
방음 언더레이가 두꺼우면 층간소음이 더 줄어드나요?
반드시 그렇지는 않습니다. 재료의 탄성특성과 마감재, 구조층 및 천장까지 포함한 전체 시스템의 시험성능이 중요합니다.
LGS 바닥에도 글라스울이나 스톤울을 사용할 수 있나요?
프로젝트에 따라 바닥 공동의 열적·음향적 성능을 위해 섬유계 단열·흡음재를 사용할 수 있습니다. 적용 목적에 맞는 제품과 시스템을 확인해야 합니다.
바닥에서 삐걱거리는 소리는 왜 생기나요?
판재와 조이스트 사이의 움직임, 부적절한 체결, 판재 가장자리, 접착상태와 수분 변화 등 여러 원인이 있을 수 있습니다.
욕실 타일 자체가 방수층인가요?
타일만을 전체 방수층으로 생각해서는 안 됩니다. 습식공간에서는 적합한 방수 시스템과 배수구·코너·관통부 상세가 중요합니다.
모듈 접합부에도 방음 언더레이를 연결해야 하나요?
목표 음향성능과 바닥 시스템에 따라 접합부에서 탄성층과 흡음층 등의 연속성을 검토하는 것이 중요합니다.
내부링크 추천
→ LGS 모듈러 주택 방음 | 글라스울·스톤울 차음벽 설계 원리
→ LGS 석고보드란? 일반·방수·방화 석고보드 선택 기준
→ LGS 구조용 면재란? OSB·합판·석고계 외장보드 선택 기준
→ XPS 단열재란? LGS 모듈러 주택 바닥·기초 단열 선택 기준
→ 글라스울 단열재란? LGS 모듈러 주택 단열 성능과 시공 기준
마무리
LGS 모듈러 주택의 바닥은 하나의 판재로 완성되는 구조가 아닙니다.
바닥마감 → 언더레이 → 바탕층 → 구조용 바닥판 → LGS 조이스트 → 단열·흡음재 → 천장 시스템
이 서로 연결되어야 합니다.
여기에 모듈러 건축에서는 공장 제작 → 운송 → 양중 → 현장 접합이라는 과정까지 추가됩니다.
따라서 좋은 바닥 시스템은 가장 비싼 구조용 바닥판이나 가장 두꺼운 방음재를 사용하는 것이 아니라 구조·진동·음향·습기·마감·생산성을 하나의 시스템으로 설계하는 것입니다.
