모듈러 주택은 왜 소음 설계가 중요할까?

모듈러 주택의 품질을 이야기할 때 구조 안전성이나 단열성능을 먼저 생각하기 쉽습니다.

하지만 실제 거주자가 집에 들어온 뒤 매일 체감하는 성능 가운데 하나는 바로 소음입니다.

윗집에서 걷는 소리,

옆집의 TV 소리,

문을 닫는 충격음,

배관에서 흐르는 물소리,

에어컨이나 환기설비의 진동음까지.

이러한 소리는 건물의 구조와 마감재를 통해 다양한 경로로 전달됩니다.

특히 LGS 모듈러 건축은 얇고 가벼운 부재를 효율적으로 조합하기 때문에 단순히 “벽 안에 단열재를 넣었다”는 것만으로 충분한 Acoustic Performance가 확보된다고 보기 어렵습니다.

중요한 것은 소리가 어떤 경로로 이동하는지를 설계 단계에서 파악하는 것입니다.

Sound Insulation과 Sound Absorption은 다릅니다

모듈러 주택의 음향성능을 이해할 때 먼저 구분해야 하는 개념입니다.

Sound Absorption은 공간 내부에서 소리가 반사되는 것을 줄이는 개념입니다.

반면 Sound Insulation은 한 공간에서 발생한 소리가 다른 공간으로 전달되는 것을 줄이는 것입니다.

예를 들어 Mineral Wool과 같은 섬유계 재료는 Wall Cavity 내부의 음향 에너지를 제어하는 데 도움을 줄 수 있습니다.

하지만 단열재 하나만 추가했다고 해서 벽 전체의 차음성능이 자동으로 결정되는 것은 아닙니다.

Board Layer,

Stud Arrangement,

Cavity,

Connection,

Sealing,

Penetration

등이 모두 함께 작동합니다.

LGS 벽체의 차음성능은 어떻게 만들어질까?

LGS Wall을 단면으로 보면 비교적 단순해 보입니다.

Board → LGS Stud → Insulation → Board

하지만 Acoustic Engineering에서는 이것을 하나의 시스템으로 봅니다.

대표적인 원리가 Mass–Spring–Mass System입니다.

양쪽 Board가 Mass 역할을 하고, 그 사이 Cavity와 Insulation이 소리의 전달을 감소시키는 구조입니다.

따라서 단순히 벽을 무겁게 만드는 것보다 각 Layer가 어떻게 구성되고 서로 어떻게 연결되는지가 중요합니다.

Stud를 통해 소리가 전달될 수도 있습니다

여기에서 LGS의 특징이 나타납니다.

양쪽 Board가 동일한 Steel Stud에 직접 연결되어 있으면 진동이 Stud를 통해 반대편으로 전달될 수 있습니다.

이를 Structural Bridging 관점에서 볼 수 있습니다.

그래서 높은 Acoustic Performance가 필요한 벽체에서는 설계조건에 따라 Stud 배치나 Lining System을 달리하거나, 구조적으로 전달되는 진동을 줄이기 위한 상세를 검토할 수 있습니다.

즉,

좋은 단열재 + 두꺼운 보드 = 좋은 차음벽

이라는 단순 공식으로 판단해서는 안 됩니다.

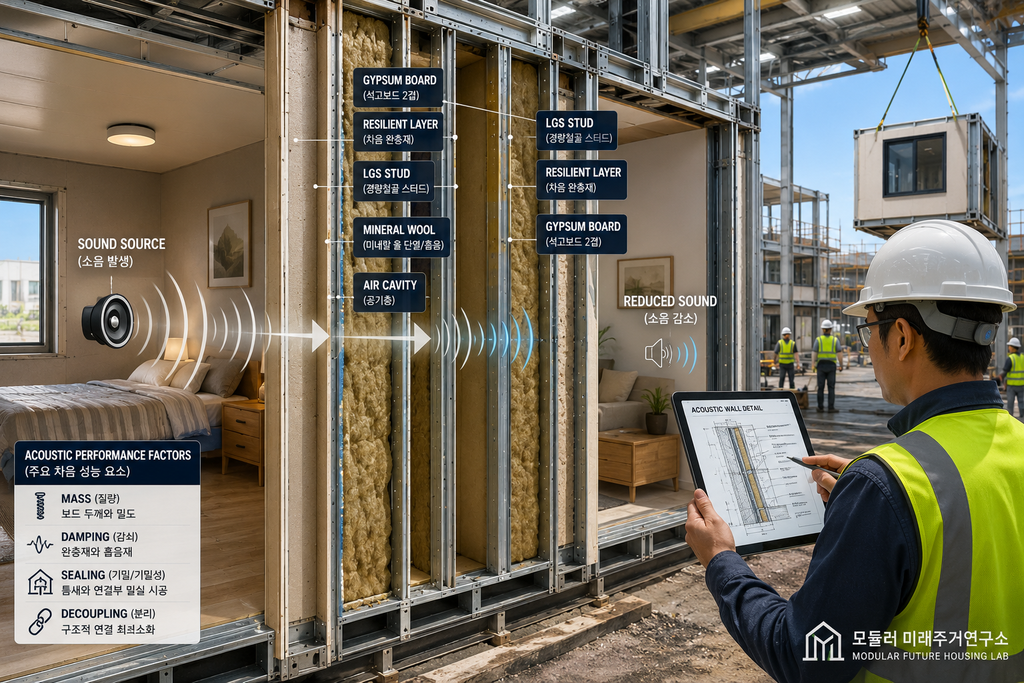

LGS 모듈러 주택 Acoustic Engineering 차음벽 시공 구조

벽보다 어려운 문제, Flanking Transmission

좋은 차음벽을 설치했는데도 옆방의 소리가 들릴 수 있습니다.

왜 그럴까요?

소리가 반드시 벽을 정면으로 통과하는 것은 아니기 때문입니다.

소리는

Floor,

Ceiling,

Structural Connection,

Façade,

Service Cavity,

Pipe,

Duct

등을 우회해 전달될 수 있습니다.

이를 Flanking Transmission이라고 합니다.

모듈러 건축에서는 이 문제가 특히 중요합니다.

왜냐하면 여러 개의 3D Module이 연결되면서 일반적인 벽체 외에도 수많은 Module-to-Module Interface가 만들어지기 때문입니다.

Module Joint가 소음통로가 될 수 있다

두 개의 Module을 나란히 놓는다고 생각해보겠습니다.

각 Module의 벽 자체는 좋은 Acoustic Assembly로 설계할 수 있습니다.

하지만 두 Module 사이에

Gap,

Connection Plate,

Bolt,

Service Route,

불완전한 Seal

등이 존재한다면 다른 소리 전달경로가 만들어질 수 있습니다.

그래서 Acoustic Engineering에서는 Wall Rating만 확인해서는 부족합니다.

실제 건물에서는

Wall → Floor → Connection → Adjacent Module

처럼 우회하는 경로까지 검토해야 합니다.

층간소음은 두 종류로 나눠 생각하자

위층 Module에서 발생하는 소음은 크게 두 가지 관점에서 이해할 수 있습니다.

Airborne Sound

사람의 목소리, 음악, TV처럼 공기를 통해 발생한 소리입니다.

Impact Sound

발걸음, 의자 이동, 물건 낙하처럼 Floor에 직접 충격이 가해지면서 발생하는 소리입니다.

특히 Impact Sound는 Floor Finish만의 문제가 아닙니다.

Floor Build-up,

Floating Layer,

Resilient Material,

Floor Cassette,

Ceiling,

Connection

등이 함께 영향을 줍니다.

모듈러의 Double Floor가 장점이 될 수도 있다

Volumetric Module을 적층하면 아래 Module의 Ceiling과 위 Module의 Floor가 서로 독립된 구조로 존재하는 경우가 있습니다.

즉, 설계방식에 따라 두 Module 사이에 비교적 복잡한 Floor/Ceiling Assembly가 형성됩니다.

이를 잘 설계하면 Acoustic Separation에 활용할 여지가 있습니다.

하지만 반대로 두 구조를 단단하게 연결하는 Connection이나 특정 접촉부가 진동 전달경로가 될 수도 있습니다.

따라서 Double Structure가 존재한다고 자동으로 층간소음 문제가 해결되는 것은 아닙니다.

Bathroom Pod도 소음원이 될 수 있습니다

Bathroom Pod에는 다양한 설비가 집중됩니다.

Waste Pipe,

Water Pipe,

Exhaust Fan,

Pump,

Duct,

Fixture

등입니다.

특히 배수관에서 발생하는 소리는 침실과 가까운 경우 거주자가 쉽게 체감할 수 있습니다.

그래서 Bathroom Pod를 설계할 때는 단순히 방수와 MEP 연결만 보는 것이 아니라 Pipe Routing과 Acoustic Isolation도 함께 검토하는 것이 좋습니다.

MEP Penetration은 차음벽의 약점이 될 수 있다

완성도가 높은 Acoustic Wall도 구멍을 만들면 상황이 달라집니다.

Electrical Outlet,

Pipe,

Cable,

Duct,

Access Panel

등이 대표적입니다.

예를 들어 Party Wall 양쪽에 Electrical Outlet을 같은 위치에 마주 보게 설치한다면 벽체의 Acoustic Separation에 불리한 Detail이 될 수 있습니다.

따라서 MEP와 Acoustic Design은 따로 진행하기보다 설계 초기부터 조정하는 것이 좋습니다.

내 경험으로 보는 모듈러 주택의 소음 품질

제가 실제 모듈러 사업을 준비하면서 여러 공법과 업체 자료를 살펴보면 구조체와 단열재에 대한 설명은 비교적 쉽게 찾을 수 있습니다.

하지만 실제 주택을 생각하면 저는 점점 거주자가 매일 느끼는 성능이 더 중요하다고 생각하게 됩니다.

벽이 몇 mm인지,

Stud가 몇 mm인지,

단열재가 무엇인지도 중요하지만,

실제 침실에서 옆방의 소리가 얼마나 들리는지,

위층의 발걸음이 어떻게 전달되는지,

Bathroom의 배수음이 침실까지 전달되는지,

환기설비의 진동이 구조체를 타고 이동하지 않는지까지 확인해야 진짜 주거 품질을 판단할 수 있기 때문입니다.

앞으로 한국과 호주의 모듈러 업체를 비교할 때도 저는 단순히

“방음이 잘됩니다.”

라는 설명보다,

어떤 Wall/Floor Assembly를 사용하는지,

Acoustic Test 또는 Engineering Evidence가 있는지,

Module Joint를 어떻게 처리하는지,

Bathroom과 MEP의 소음은 어떻게 관리하는지,

Factory와 Site에서 어떤 QA/QC를 하는지를 확인하는 것이 더 중요하다고 생각합니다.

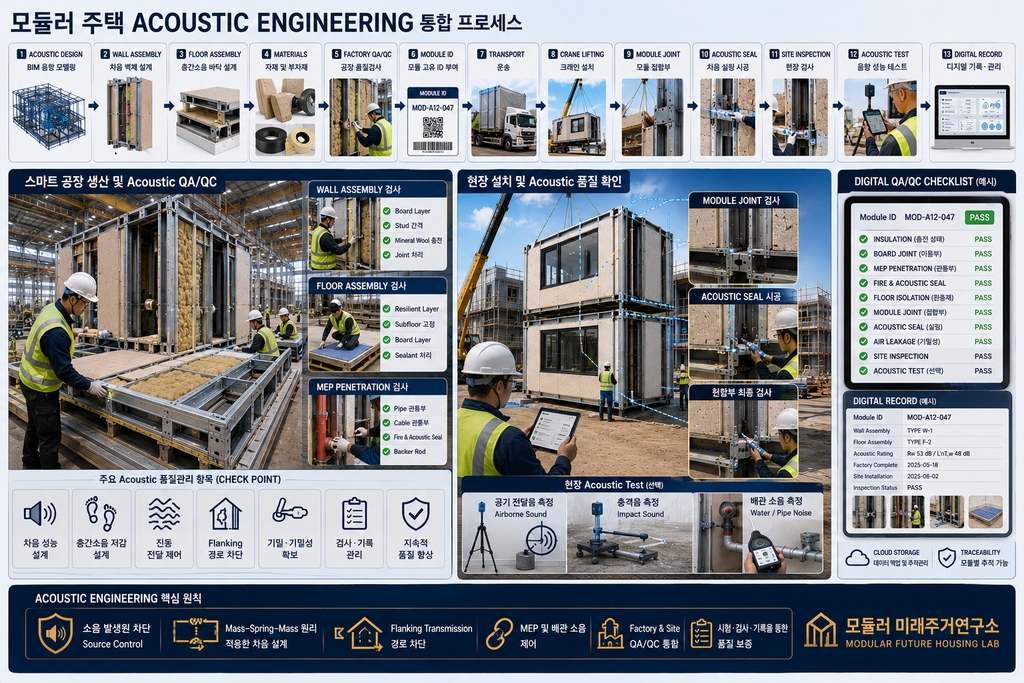

공장 생산이 Acoustic 품질에 유리한 이유

모듈러 공장에서는 동일한 Wall과 Floor Assembly를 반복 생산할 수 있습니다.

따라서

Insulation 누락,

Board Joint,

Sealant,

Service Penetration,

Resilient Layer,

Pipe Isolation

등을 생산공정의 검사 항목으로 만들 수 있습니다.

하지만 여기에도 모듈러 건축의 중요한 특징이 있습니다.

공장에서 완벽하게 만든 Module이라도 현장 연결에서 Acoustic Detail이 끊길 수 있다는 것입니다.

그래서 Factory QA와 Site QA가 모두 필요합니다.

모듈러 미래주거연구소 전문가 TIP

업체의 방음성능을 비교할 때 단열재 종류만 물어보지 않는 것이 중요합니다.

대신 이렇게 질문하는 편이 좋습니다.

“벽체 전체 Assembly의 Acoustic Performance 자료가 있습니까?”

그리고 공동주택이나 다층 건물이라면 반드시 Floor/Ceiling과 Module Joint까지 함께 확인해야 합니다.

또 하나 중요한 것은 현장 설치 후의 상태입니다.

공장에서 시험한 Wall 하나의 성능과 여러 Module이 연결된 실제 건물의 Acoustic Performance는 동일한 문제가 아니기 때문입니다.

Acoustic Engineering CHECK POINT

✓ Party Wall Assembly가 명확한가?
✓ Floor/Ceiling Assembly를 함께 검토했는가?
✓ Airborne Sound와 Impact Sound를 구분했는가?
✓ LGS Stud를 통한 진동 전달을 검토했는가?
✓ Flanking Transmission 경로를 확인했는가?
✓ Module-to-Module Joint Detail이 있는가?
✓ Acoustic Seal의 연속성을 확인하는가?
✓ MEP Penetration Detail이 있는가?
✓ Electrical Outlet 위치를 검토했는가?
✓ Bathroom Pod 배수음을 고려했는가?
✓ Pipe와 구조체 사이 진동 절연을 검토했는가?
✓ HVAC 소음과 진동을 검토했는가?
✓ Factory QA/QC 항목이 있는가?
✓ Site Joint 검사절차가 있는가?
✓ 완공 후 Acoustic Test 계획이 있는가?

자주 묻는 질문 FAQ

Q1. LGS 주택은 목조나 콘크리트보다 시끄러운가요?

구조재 하나만으로 단정하기 어렵습니다. 실제 차음성능은 벽과 바닥의 전체 Assembly, 질량, Cavity, Insulation, Connection, Penetration과 시공 품질 등의 영향을 받습니다.

Q2. 미네랄울을 넣으면 방음이 해결되나요?

미네랄울은 Cavity 내부의 음향성능 개선에 활용할 수 있지만 이것 하나만으로 전체 차음성능이 결정되지는 않습니다. Board, Stud, Cavity, Joint와 Sealing 등을 함께 봐야 합니다.

Q3. 모듈러 주택도 층간소음이 발생할 수 있나요?

네. 다층 모듈러 건축에서도 Impact Sound와 구조를 통한 진동 전달을 고려해야 합니다. Floor/Ceiling Assembly와 Module Connection Detail이 중요합니다.

Q4. Bathroom Pod에서 발생하는 소음도 설계할 수 있나요?

가능합니다. 배수관과 급수관, 환기팬 등의 위치와 고정방식, Pipe Isolation 및 주변 Wall Assembly를 함께 검토할 수 있습니다.

Q5. 방음성능이 좋은 업체는 어떻게 구별할까요?

단순한 “방음재 사용” 설명보다 Wall/Floor Assembly 자료, 시험 또는 Engineering Evidence, Module Joint Detail, MEP Penetration Detail 및 QA/QC 절차를 확인하는 편이 좋습니다.

마무리

모듈러 주택의 Acoustic Engineering은 벽에 방음재를 넣는 작업이 아닙니다.

소리는 벽을 통과하기도 하지만 Floor와 Ceiling을 지나고, Steel Connection을 따라 이동하고, Pipe와 Duct를 통해 우회할 수도 있습니다.

그래서 좋은 모듈러 주택은

Wall → Floor → Ceiling → MEP → Bathroom Pod → Module Joint → Site Connection

전체를 하나의 Acoustic System으로 설계해야 합니다.

특히 LGS Volumetric Modular Construction에서는 공장에서 만든 각각의 Module 성능만큼 Module과 Module이 만나는 Interface의 품질이 중요합니다.

모듈러 미래주거연구소 한 문장

좋은 모듈러 방음설계는 소리를 막는 자재를 많이 넣는 것이 아니라, 소리가 이동할 수 있는 모든 경로를 찾아 하나씩 끊어주는 Engineering입니다.
