모듈러 주택 Electrical Engineering의 핵심을 알아봅니다. LGS 모듈러 주택의 공장 배선, 콘센트·조명·분전반, 케이블 경로, Module Joint 전기 연결, BIM Coordination과 공장·현장 QA/QC까지 설명합니다.

모듈러 주택 Electrical Engineering이 중요한 이유

모듈러 주택 Electrical Engineering은 LGS 모듈러 주택의 전력·조명·콘센트·스위치·통신 등 전기설비를 공장 제작 방식에 맞춰 계획하고, 구조체와의 간섭부터 Module Joint와 현장 전원 연결, 검사 및 Commissioning까지 통합적으로 관리하는 설비 엔지니어링입니다.

모듈러 주택의 장점 중 하나는 전기 배선의 상당 부분을 공장에서 미리 시공할 수 있다는 것입니다.

벽체가 열려 있는 생산 단계에서는 Cable Route와 Electrical Box 위치를 확인하기 쉽고, 반복되는 Module은 표준화된 위치에 설비를 설치하기도 좋습니다.

하지만 여기서 중요한 점이 있습니다.

공장에서 전선을 미리 넣었다고 해서 전기 품질이 자동으로 높아지는 것은 아닙니다.

설계와 제작, 검사, 운송, 현장 연결까지 하나의 시스템으로 관리해야 합니다.

일반 현장배선과 모듈러 공장배선의 차이

일반적인 현장건축에서는 구조와 벽체가 만들어지는 과정에서 전기기술자가 현장 조건에 맞춰 배선 경로를 조정하는 경우가 있습니다.

모듈러 공장은 다릅니다.

생산라인에서

LGS FRAME

→ ELECTRICAL ROUGH-IN

→ INSULATION

→ LINING

→ FINISH

순으로 빠르게 진행될 수 있습니다.

벽이 닫힌 뒤 잘못된 Cable Route나 Box 위치를 발견하면 다시 벽을 열어야 할 수 있습니다.

따라서 모듈러 전기설비에서는 제작 전 설계 확정과 Rough-In 검사가 특히 중요합니다.

Electrical BIM Coordination

제41편에서 설명한 MEP Coordination이 이번 글에서도 핵심입니다.

전기설비에는

Power Cable,

Lighting Cable,

Electrical Box,

Switch,

Socket Outlet,

Switchboard,

Communication Cable,

Data,

Smoke Alarm 및 프로젝트별 시스템

등이 포함될 수 있습니다.

이 설비들은 Architecture나 Structure와 별개로 존재하지 않습니다.

예를 들어 콘센트 위치 뒤에 LGS Stud가 있으면 Box 설치가 어려울 수 있습니다.

천장 조명 위치와 HVAC Duct가 겹칠 수도 있습니다.

Cable Tray 또는 Cable Route가 구조 Bracing과 충돌할 수도 있습니다.

따라서 BIM 단계에서

Electrical ↔ Structure ↔ Plumbing ↔ HVAC

를 함께 검토하는 것이 중요합니다.

Electrical Clash Detection

대표적인 충돌은 다음과 같습니다.

ELECTRICAL BOX ↔ LGS STUD

CABLE ROUTE ↔ BRACING

LIGHT ↔ HVAC DUCT

CABLE TRAY ↔ STRUCTURAL MEMBER

SERVICE PENETRATION ↔ FIRE-RATED ASSEMBLY

이러한 문제를 생산 전에 발견하면 설계를 수정할 수 있습니다.

반대로 공장 생산 중이나 현장에서 발견하면 재작업으로 이어질 수 있습니다.

LGS 구조와 전기배선

LGS 주택에서 전기설비는 목구조와 다른 세부사항을 고려해야 합니다.

전기 Cable이 금속 Frame을 통과하는 경우에는 단순히 “구멍으로 전선을 넣는다”라고 생각해서는 안 됩니다.

Cable 보호,

Opening Detail,

Edge Protection,

Fixing,

구조체와의 간섭,

적용되는 전기·구조 요구사항

등을 함께 검토해야 합니다.

특히 날카로운 금속 Edge와 Cable이 직접 접촉하지 않도록 프로젝트에 맞는 보호 Detail이 필요할 수 있습니다.

구조부재 임의 절단은 피해야 한다

Plumbing과 마찬가지로 전기설비 때문에 Load-bearing Stud나 Bracing을 현장에서 임의로 절단하는 방식은 바람직하지 않습니다.

가능하면 제작 전에

Structure BIM + Electrical BIM

을 조정해 Cable Route와 Opening 위치를 확정해야 합니다.

Electrical Service Zone

좋은 모듈러 설계는 전선이 지나갈 공간을 미리 고려합니다.

천장에는 이미

HVAC Duct,

Plumbing,

Lighting,

Fire Service,

Electrical Cable

등 여러 설비가 들어갈 수 있습니다.

벽체 내부 역시 마찬가지입니다.

따라서 단순히 “빈 공간에 전선을 넣는 것”이 아니라 설비를 위한 Service Zone을 계획하는 것이 좋습니다.

이렇게 하면 공장 생산도 정돈되고 향후 유지관리에도 도움이 됩니다.

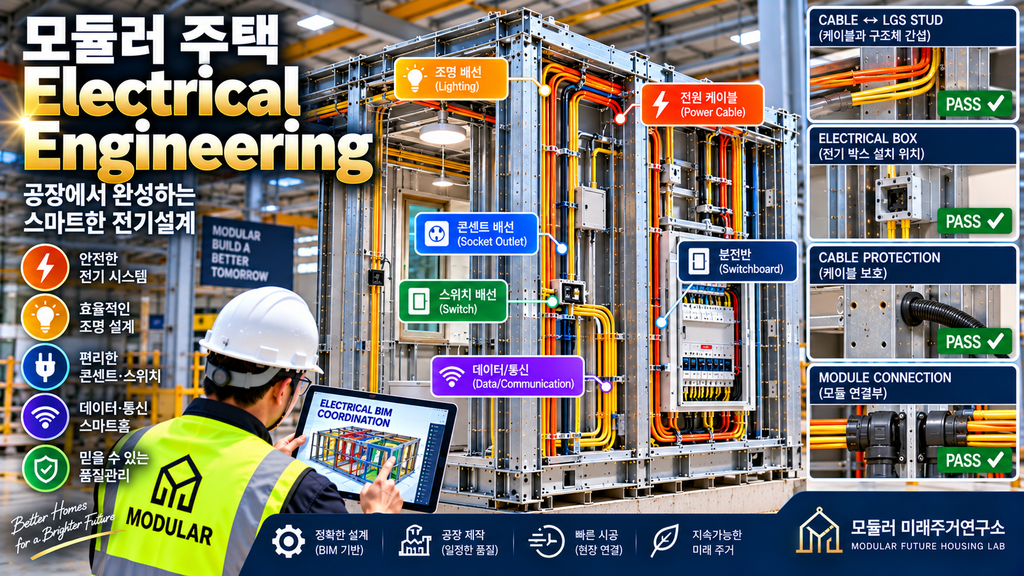

실제 LGS Electrical 공장 배선 현장

Switchboard는 전기 시스템의 중심이다

주택 전기 시스템에서 Switchboard는 매우 중요한 구성요소입니다.

전원이 건물로 들어온 뒤 여러 회로로 분배되고 보호장치와 연결됩니다.

모듈러 설계에서는 Switchboard 위치도 초기 단계에서 결정하는 것이 좋습니다.

왜냐하면

접근성,

Cable Route,

벽체 공간,

Main Supply Connection,

유지관리

등과 연결되기 때문입니다.

완성 후 가구나 다른 설비가 접근공간을 방해하지 않는지도 설계 단계에서 확인해야 합니다.

Module Joint에서 전기는 어떻게 연결될까?

모듈러 Electrical Engineering에서 일반 주택과 차이가 크게 드러나는 부분입니다.

예를 들어 두 개의 Module이 있다고 가정하겠습니다.

MODULE A

공장에서 내부 배선 완료

↓

ELECTRICAL CONNECTION POINT

↕

ELECTRICAL CONNECTION POINT

↓

MODULE B

공장에서 내부 배선 완료

현장에서는 이 두 Module 사이의 전기 시스템을 프로젝트의 설계 방식에 따라 연결해야 합니다.

따라서 Module Edge에 있는 Connection Point는

정확한 위치,

접근성,

기계적 보호,

설치 공간,

검사 가능성

을 고려해야 합니다.

Plug-and-Connect 개념

일부 모듈러 시스템에서는 현장 작업을 줄이기 위해 사전에 계획된 Electrical Connector 또는 Plug-and-Connect 방식이 활용될 수 있습니다.

이 방식의 목표는 단순합니다.

현장에서 복잡한 작업을 다시 하는 대신 공장에서 최대한 준비하고 현장에서는 계획된 연결을 정확하게 수행하는 것입니다.

다만 실제 Connector와 연결방법은 프로젝트 설계와 적용 규정, 인증·제조사 요구사항에 맞아야 합니다.

Tolerance도 전기 연결에 영향을 준다

BIM 모델에서는 두 Module의 Connection Point가 정확히 일치합니다.

하지만 실제 Module에는 제작·설치 허용오차가 존재합니다.

따라서 Connection Detail은 현실적인 설치조건을 고려해야 합니다.

예를 들어 연결 Cable이나 Connector가 지나치게 짧거나 접근하기 어려운 위치에 있다면 작은 위치차이도 현장 문제로 이어질 수 있습니다.

그래서 저는 Module Joint 전기 Detail을 볼 때

POSITION

TOLERANCE

ACCESS

PROTECTION

TEST

다섯 가지를 함께 보는 것이 중요하다고 생각합니다.

Transport가 전기설비에 미치는 영향

공장에서 전기 검사가 끝난 Module도 운송 과정을 거칩니다.

트럭 운송과 Crane Lifting 중에는 진동과 움직임이 발생합니다.

따라서 현장 도착 후에는 프로젝트의 검사계획에 따라

Electrical Box,

Cable,

Connector,

Switchboard,

Fixture,

Module Joint Connection

등의 상태를 확인할 필요가 있습니다.

특히 최종 현장 연결은 설치 후 시험과 검증이 중요합니다.

Electrical Penetration과 Fire Safety

전기 Cable이 Fire-rated Wall이나 Floor를 통과하면 단순한 배선 문제가 아닙니다.

관통부는 Fire-rated Assembly의 연속성에 영향을 줄 수 있습니다.

따라서 프로젝트의 Fire Strategy에 따라 적합한 Penetration Detail과 Fire Stopping이 필요할 수 있습니다.

이때 중요한 원칙은

Cable이 지나간 뒤 남은 틈을 아무 재료로나 막는 것이 아니라, 해당 Assembly와 Penetration 조건에 적합한 시스템을 적용하는 것입니다.

이 부분은 제30편 Fire Safety Engineering, 그리고 오늘 마지막 제45편 MEP Penetration Engineering과 직접 연결됩니다.

Electrical Penetration과 Airtightness

Cable이 외피의 Air Barrier를 통과하면 기밀성에도 영향을 줄 수 있습니다.

작은 Cable Penetration이라도 여러 곳에서 반복되면 Air Leakage Path가 될 수 있습니다.

따라서

Electrical,

Airtightness,

Fire,

Acoustic

설계를 서로 분리해서 생각하지 않는 것이 중요합니다.

제32편 Airtightness Engineering과 함께 내부링크를 연결하기 좋은 부분입니다.

Electrical Engineering과 미래 모듈러 주택

향후 모듈러 주택의 전기설계는 단순 콘센트와 조명을 넘어 더 복잡해질 가능성이 큽니다.

예를 들어 프로젝트에 따라

Solar PV,

Battery Energy Storage,

EV Charging,

Smart Meter,

Home Automation,

Energy Monitoring,

Heat Pump,

Smart HVAC

등이 통합될 수 있습니다.

따라서 초기 Electrical Design에서 미래 확장성을 고려하면 나중에 시스템을 추가할 때 도움이 될 수 있습니다.

특히 호주 주택에서는 전기화와 분산형 에너지 시스템을 함께 고려할 가치가 큽니다.

공장 Electrical QA/QC

전기설비 역시 벽체가 닫히기 전 검사가 중요합니다.

공장에서는 프로젝트에 따라 다음 항목을 관리할 수 있습니다.

CABLE ROUTE

CABLE PROTECTION

ELECTRICAL BOX LOCATION

SWITCH LOCATION

SOCKET LOCATION

LIGHTING POINT

SWITCHBOARD

STRUCTURAL CLEARANCE

PENETRATION

MODULE CONNECTION POINT

INSPECTION / TEST RECORD

PHOTO RECORD

이후 Module ID와 연결해 기록하면 추적성이 높아집니다.

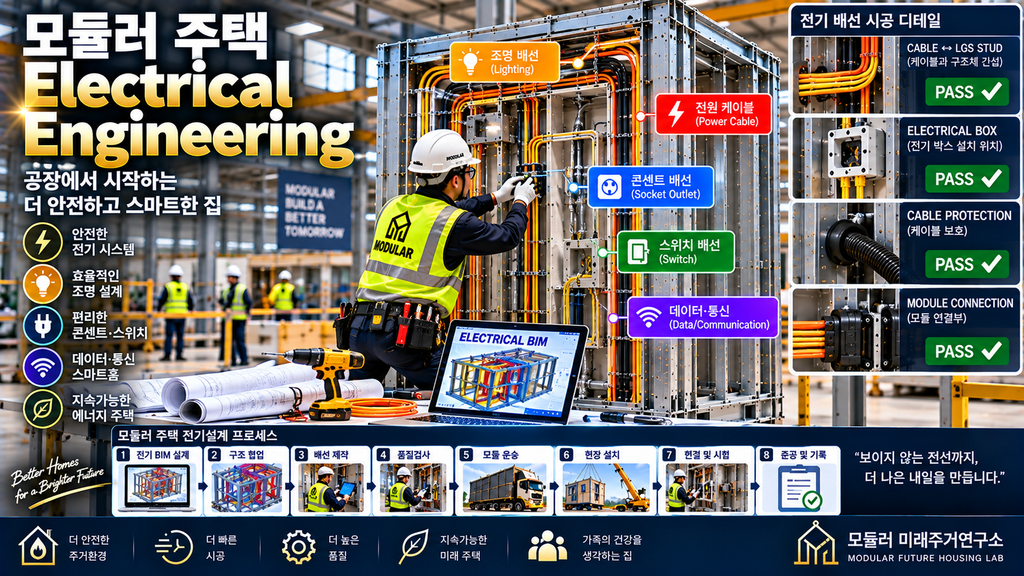

Electrical Engineering QA/QC

① WRONG — CABLE ↔ LGS CLASH

② CORRECT — BIM COORDINATED ROUTE

③ COMPLETE — FACTORY + SITE ELECTRICAL SYSTEM

Digital Electrical QA/QC

예를 들어 Module 번호가

MOD-EL-043

이라면 해당 Module에

Electrical Drawing,

BIM Model,

Rough-In Photo,

Inspection Result,

Test Record,

Connection Detail,

Site Test,

Commissioning Record

등을 연결할 수 있습니다.

이 방식의 장점은 완성된 벽 뒤에 무엇이 있는지 기록으로 추적할 수 있다는 것입니다.

모듈러 건축의 디지털 품질관리는 결국 보이지 않는 공정을 보이는 데이터로 만드는 작업이라고 할 수 있습니다.

내 경험으로 보는 Electrical Engineering

제가 모듈러 사업을 준비하면서 업체의 완성 주택 사진을 보면 조명이나 콘센트는 대부분 깔끔하게 보입니다.

하지만 Electrical Engineering을 공부할수록 제가 더 보고 싶은 것은 완성된 벽이 아니라 벽을 닫기 직전의 Module입니다.

그때 보면

전선이 어떻게 정리되어 있는지,

LGS와 Cable이 어떻게 만나는지,

Penetration이 어떻게 처리되는지,

Electrical Box가 정확한 위치에 설치됐는지,

공장 검사 기록이 있는지

확인할 수 있기 때문입니다.

앞으로 업체를 검토할 때 저는 다음 질문을 해보려고 합니다.

“Electrical BIM을 Structure와 Coordination합니까?”

“Cable이 LGS를 통과할 때 어떤 보호 Detail을 사용합니까?”

“벽을 닫기 전에 Electrical Rough-In 검사를 합니까?”

“Module Joint Electrical Connection Detail을 보여줄 수 있습니까?”

“공장 시험 결과를 Module ID별로 기록합니까?”

“운송 후 Electrical Inspection을 다시 합니까?”

“현장 연결 후 누가 최종 Testing과 Commissioning을 합니까?”

완성된 콘센트의 모양보다 이러한 질문에 명확한 답을 주는 업체가 제게는 더 신뢰할 만한 제조업체로 보일 것 같습니다.

모듈러 미래주거연구소 전문가 TIP

전기설계 도면을 볼 때 콘센트 개수만 세지 마세요.

모듈러 주택에서는 다음 흐름을 보는 것이 더 중요합니다.

POWER SOURCE

↓

SWITCHBOARD

↓

CIRCUIT

↓

MODULE

↓

CONNECTION POINT

↓

FINAL LOAD

그리고 각 단계마다

설계됐는가 → 보호됐는가 → 접근 가능한가 → 검사됐는가

를 확인합니다.

Electrical Engineering CHECK POINT

✓ Electrical BIM이 있는가?
✓ Structure와 Clash Detection을 했는가?
✓ Cable Route가 사전에 계획됐는가?
✓ LGS Stud와 Electrical Box가 충돌하지 않는가?
✓ Bracing과 Cable Route가 충돌하지 않는가?
✓ Cable이 금속 Edge로부터 적절히 보호되는가?
✓ Lighting과 HVAC가 충돌하지 않는가?
✓ Switchboard 위치가 적절한가?
✓ 유지관리 접근성이 확보되는가?
✓ Module Joint Connection이 설계됐는가?
✓ Connection Point에 설치공간이 있는가?
✓ Tolerance를 고려했는가?
✓ Electrical Penetration을 검토했는가?
✓ Fire-rated Assembly 관통부를 검토했는가?
✓ Airtightness 관통부를 검토했는가?
✓ 벽을 닫기 전 Rough-In 검사를 하는가?
✓ Factory Test 기록이 있는가?
✓ Module ID별 사진을 남기는가?
✓ 운송 후 상태를 확인하는가?
✓ Site Connection 후 최종 시험을 하는가?
✓ Commissioning 기록을 보관하는가?

자주 묻는 질문 FAQ

Q1. 모듈러 주택은 전기배선을 모두 공장에서 끝낼 수 있나요?

Module 내부의 상당 부분을 공장에서 시공할 수 있지만 모든 프로젝트가 동일하지는 않습니다. Main Supply, Module 간 연결 및 일부 현장설비는 현장에서 작업해야 할 수 있으므로 공장과 현장의 Scope를 설계 단계에서 명확하게 구분해야 합니다.

Q2. 공장 전기배선이 현장배선보다 무조건 좋은가요?

무조건 그렇다고 볼 수는 없습니다. 공장환경은 반복 작업과 검사에 유리할 수 있지만 좋은 설계, 숙련된 시공, 적절한 시험 및 QA/QC가 전제되어야 장점을 얻을 수 있습니다.

Q3. LGS Stud를 통과해 전선을 설치해도 되나요?

가능 여부와 구체적인 방법은 해당 구조 시스템과 전기설계 요구사항을 확인해야 합니다. 중요한 것은 구조부재를 임의로 가공하지 않고 Cable이 금속 Edge 등으로 손상되지 않도록 적절한 Detail을 사용하는 것입니다.

Q4. 공장에서 전기시험을 하면 현장에서는 시험하지 않아도 되나요?

그렇게 단정할 수 없습니다. Module은 운송과 양중을 거치고 현장에서 새로운 연결이 만들어질 수 있으므로 최종 설치 상태에 대한 필요한 검사와 시험이 중요합니다.

Q5. 호주에서 모듈러 주택 전기공사를 할 때 무엇을 주의해야 하나요?

전기공사는 단순한 공장 제조 작업으로만 보아서는 안 됩니다. 실제 프로젝트가 위치한 주·준주의 전기안전 법규, 면허, 검사 요구사항과 적용되는 기술기준을 확인해야 합니다. 해외 공장에서 Module을 제작하는 경우에도 호주 현장에서 사용될 최종 시스템의 적합성을 설계 초기부터 검토하는 것이 중요합니다.

모듈러 주택 Electrical Engineering의 핵심

모듈러 주택 Electrical Engineering은 공장에서 전선을 빨리 설치하는 기술이 아닙니다.

핵심은

Electrical BIM

↓

Structural Coordination

↓

Cable Route

↓

Factory Rough-In

↓

Factory QA/QC

↓

Module Connection

↓

Transport

↓

Site Connection

↓

Testing

↓

Commissioning

↓

Digital Record

까지 연결하는 것입니다.

특히 LGS 모듈러 주택에서는 전기배선과 금속 구조체, 방화·기밀·차음 성능, Module Joint가 서로 연결되어 있다는 점을 놓치지 않는 것이 중요합니다.

모듈러 미래주거연구소 한 문장

좋은 모듈러 전기설계는 전선을 벽 속에 숨기는 기술이 아니라, 벽을 닫기 전에 모든 경로와 연결부를 설계하고 검사해 기록으로 남기는 기술입니다.
