모듈러 주택 Thermal Bridge Engineering이 중요한 이유

모듈러 주택 Thermal Bridge Engineering은 LGS 구조체와 Module Joint를 따라 발생할 수 있는 열의 우회경로를 분석하고, 단열성능 저하와 표면결로 위험을 줄이기 위한 핵심 외피 설계 기술입니다.

벽에 좋은 단열재를 충분히 넣었다고 생각해보겠습니다.

그런데 겨울이 되자 특정 벽 모서리가 유난히 차갑습니다.

창 주변에 물방울이 생기거나, 내부 마감 일부가 주변보다 낮은 온도를 보일 수도 있습니다.

이런 현상을 이해하려면 단열재의 R-value만 볼 것이 아니라 열이 실제로 건물 외피를 통과하는 경로를 살펴봐야 합니다.

특히 LGS 모듈러 주택에서는 Steel이 구조적으로 매우 효율적인 재료이지만 열전도 특성 때문에 외피 설계에서 세심한 검토가 필요합니다.

Thermal Bridge란 무엇일까?

Thermal Bridge, 즉 열교는 주변보다 열이 상대적으로 쉽게 이동할 수 있는 경로를 의미합니다.

예를 들어 단열재가 연속적으로 설치된 벽 안을 Steel Stud가 반복해서 지나간다면 열의 흐름은 단열재만 통과하지 않습니다.

열은 더 쉽게 이동할 수 있는 경로를 찾습니다.

LGS 건축에서는 대표적으로 다음 위치를 살펴볼 필요가 있습니다.

Steel Stud

Track

Header

Structural Connection

Module Corner

Window Perimeter

Floor Edge

Roof-Wall Junction

Balcony Connection

Module-to-Module Connection

중요한 것은 열교를 단순히 “철이 차갑다” 정도로 이해하지 않는 것입니다.

건물 전체의 Heat Flow와 Interior Surface Temperature에 어떤 영향을 미치는지를 함께 봐야 합니다.

단열재 사이의 LGS Stud가 왜 중요할까?

예를 들어 LGS Stud 사이에 고성능 Insulation을 충전했다고 가정해보겠습니다.

단열재 자체의 성능은 매우 좋을 수 있습니다.

하지만 Steel Stud가 실내측과 외부측 사이의 열 흐름에 영향을 주면 벽체 전체 Assembly의 실제 Thermal Performance는 단열재 제품 하나의 수치와 달라질 수 있습니다.

따라서 다음 두 질문은 서로 다릅니다.

“이 단열재의 성능은 얼마인가?”

그리고

“이 벽체 전체의 성능은 얼마인가?”

모듈러 주택을 비교할 때 두 번째 질문이 훨씬 중요할 수 있습니다.

Cavity Insulation만으로 충분하지 않을 수 있다

LGS Wall의 Stud 사이에만 단열재를 넣으면 Steel Member가 반복되는 위치에서 Thermal Bridging의 영향을 받을 수 있습니다.

그래서 설계에 따라 구조체 외측 등에 Continuous Insulation을 적용하는 전략을 검토할 수 있습니다.

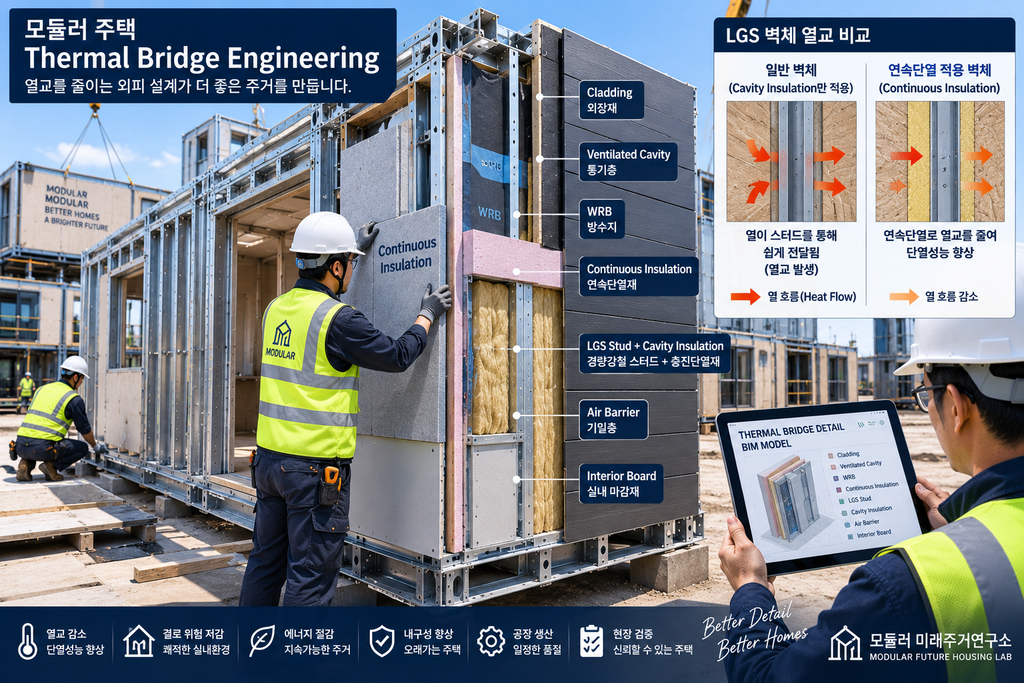

개념적으로 보면,

Exterior Cladding

↓

Drainage Cavity

↓

WRB

↓

Continuous Insulation

↓

LGS Frame + Cavity Insulation

↓

Air/Vapour Control Layer

↓

Interior Lining

처럼 여러 층이 하나의 외피 시스템을 구성할 수 있습니다.

여기에서 핵심은 Continuous Insulation이 구조체를 가로질러 단열층의 연속성을 높이는 역할을 할 수 있다는 것입니다.

현장시공

모듈러 건축에서는 Module Corner가 중요하다

Volumetric Module은 단순한 벽체 하나가 아닙니다.

Floor Frame,

Wall Frame,

Ceiling/Roof Frame,

Corner Post

가 연결되어 하나의 3D 구조체를 만듭니다.

따라서 Module의 Corner에서는 여러 Steel Member가 집중될 수 있습니다.

여기에 다시 옆 Module이 연결되면 Detail은 더욱 복잡해집니다.

이런 부분에서는 단순한 1차원 단열 계산만으로 실제 Heat Flow를 충분히 설명하기 어려울 수 있습니다.

그래서 복잡한 접합부에서는 필요에 따라 2D 또는 3D Thermal Analysis를 활용해 Surface Temperature와 Heat Flow를 검토할 수 있습니다.

Module Joint도 Thermal Bridge가 될 수 있다

앞선 글에서 Module Joint를 여러 번 다뤘습니다.

방수에서는 Water Path,

기밀에서는 Air Leakage Path,

음향에서는 Flanking Path였습니다.

이번에는 Heat Flow Path입니다.

이것이 모듈러 건축의 중요한 특징입니다.

하나의 Joint가 여러 성능에 동시에 영향을 줄 수 있습니다.

두 Module 사이의 구조 연결을 위해 Steel Plate나 Bolt 등이 사용되고 단열층이 그 주변에서 끊긴다면 국부적인 열교가 만들어질 가능성을 검토해야 합니다.

따라서 Module Connection Detail은 구조 엔지니어만의 도면으로 끝나서는 안 됩니다.

Structure + Thermal + Airtightness + Waterproofing + Fire + Acoustic

을 함께 보는 Interface Engineering이 필요합니다.

열교가 결로와 연결되는 이유

열교가 있다고 해서 반드시 결로가 생기는 것은 아닙니다.

하지만 열교로 인해 실내측 특정 표면온도가 낮아지면 실내의 온도와 상대습도 조건에 따라 Surface Condensation Risk가 증가할 수 있습니다.

예를 들어 겨울철 실내가 따뜻하고 습한데 Window 주변이나 Steel Connection 근처의 표면온도가 크게 떨어진다면 문제가 발생할 수 있습니다.

따라서 결로를 검토할 때는 단순히 외기온도만 보는 것이 아니라

Indoor Temperature,

Indoor Relative Humidity,

Surface Temperature,

Assembly,

Air Leakage,

Vapour Control

등을 함께 고려해야 합니다.

Thermal Bridge와 Air Leakage는 같은 것이 아니다

이 부분은 반드시 구분해야 합니다.

Thermal Bridge는 구조나 재료를 통한 Heat Flow 문제입니다.

Air Leakage는 틈을 통한 공기의 이동 문제입니다.

둘은 서로 다른 물리현상입니다.

하지만 실제 건물에서는 같은 취약한 접합부에서 동시에 나타날 수도 있습니다.

예를 들어 Window 주변 Detail이 좋지 않다면 단열층이 끊기면서 Thermal Bridge가 발생하고 Air Barrier까지 불연속적일 수 있습니다.

그래서 실제 외피 설계에서는 Thermal Layer와 Air Barrier를 각각 추적해야 합니다.

창호 주변은 반드시 확대해서 봐야 한다

고성능 Window를 선택했다고 해서 창 주변 전체의 성능이 자동으로 좋아지는 것은 아닙니다.

Window Frame이 Wall Assembly에 어떻게 연결되는지 확인해야 합니다.

특히

Sill,

Jamb,

Head

세 부분을 각각 살펴보는 것이 좋습니다.

창호 주변에서는

Continuous Insulation,

Window Frame,

Flashing,

WRB,

Air Barrier,

Sealant

가 서로 만나기 때문에 작은 Detail 하나가 여러 외피 성능에 영향을 줄 수 있습니다.

Floor Edge도 놓치기 쉽다

다층 모듈러 건물에서는 Module의 Floor Frame과 아래 또는 위 Module의 구조체가 만나는 부분도 중요합니다.

벽체 중앙부의 단열은 잘 설계되어 있어도 Floor Edge에서 단열층이 끊긴다면 전체 외피 성능이 영향을 받을 수 있습니다.

특히 외벽을 따라 Steel Member가 연속되는 경우에는 해당 Detail의 Thermal Continuity를 확인할 필요가 있습니다.

Balcony가 연결되면 어떻게 될까?

Balcony처럼 실내 구조체에서 외부로 구조부재가 연결되는 Detail은 Thermal Bridge Engineering에서 중요한 검토 대상입니다.

구조적으로는 하중을 전달해야 하지만 Thermal Layer는 가능한 한 연속적으로 유지하고 싶기 때문입니다.

따라서 설계자는 두 가지 요구를 동시에 해결해야 합니다.

Load Path는 유지하고, Heat Flow Path는 줄이는 것.

프로젝트에 따라 Thermal Break Component 또는 다른 구조 Detail을 검토할 수 있지만 실제 적용은 구조·화재·내구성·방수 요구조건까지 함께 확인해야 합니다.

Thermal Camera만으로 모든 것을 판단할 수 있을까?

Thermal Imaging은 건물의 온도분포를 시각적으로 확인하는 데 유용합니다.

하지만 화면에 온도 차이가 보인다고 해서 곧바로 원인을 단정해서는 안 됩니다.

외부온도,

태양복사,

바람,

실내외 온도차,

표면재료,

측정시간

등의 영향을 받을 수 있기 때문입니다.

따라서 Thermal Camera는 진단 도구의 하나로 활용하고 설계도면·현장상태·측정조건과 함께 판단하는 것이 좋습니다.

내 경험으로 보는 LGS 열교 설계

모듈러 사업을 준비하면서 LGS 업체들의 자료를 살펴보면 구조재 규격과 단열재 사양은 비교적 쉽게 확인할 수 있습니다.

처음에는 저도 단열재가 몇 mm인지, 어떤 제품을 사용하는지가 가장 중요한 비교기준이라고 생각하기 쉬웠습니다.

하지만 공부할수록 제가 더 확인하고 싶은 것은 “단열재가 어디에서 끊기는가?”입니다.

벽 한가운데보다 실제 문제가 발생하기 쉬운 곳은 오히려

창문 가장자리,

Module Corner,

Floor Edge,

Roof Junction,

Steel Connection,

Module Joint

같은 접합부일 수 있기 때문입니다.

앞으로 한국과 호주의 모듈러 시공업체를 검토할 때도 저는 단순히

“단열성능이 좋습니다.”

라는 설명보다는,

“LGS Thermal Bridge는 어떻게 계산했습니까?”

“Continuous Insulation은 어디까지 연결됩니까?”

“Module Joint의 Thermal Detail을 보여줄 수 있습니까?”

“Window 주변의 Surface Temperature를 검토했습니까?”

와 같은 질문을 해보고 싶습니다.

이런 질문에 단순한 제품 카탈로그가 아니라 Wall Assembly와 Junction Detail, 계산자료, 현장 QA/QC 자료로 답할 수 있는지가 실제 기술력을 판단하는 중요한 기준 중 하나라고 생각합니다.

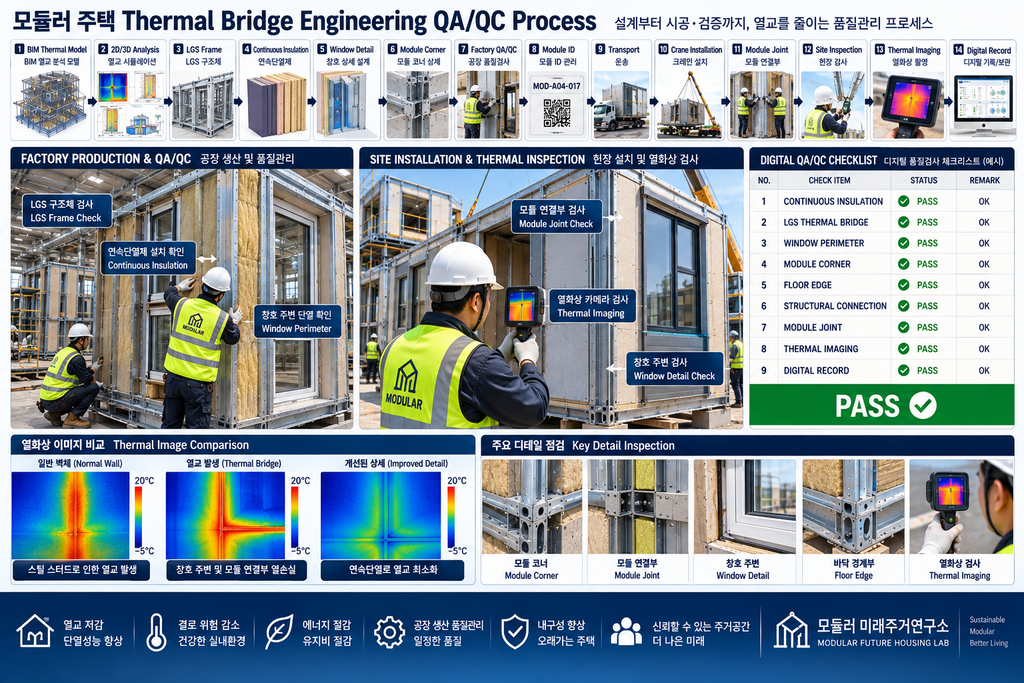

공장생산이 Thermal QA/QC에 유리한 점

모듈러 공장에서는 외장재가 닫히기 전에 단열상태를 확인할 수 있습니다.

Continuous Insulation이 끊기지 않았는지,

Board Joint가 벌어지지 않았는지,

Window 주변 단열이 제대로 연결됐는지,

Steel Connection 주변 Detail이 설계대로 시공됐는지 확인할 수 있습니다.

그리고 이를 Module ID와 연결해 기록할 수도 있습니다.

예를 들어,

MOD-A04-017

이라는 Module의

Insulation,

Window,

Thermal Break,

Envelope Joint

검사사진을 Digital QA/QC Record에 저장하는 방식입니다.

하지만 또 하나의 검사가 필요합니다.

현장 설치 후 검사입니다.

공장에서 없었던 Module-to-Module Joint가 현장에서 새롭게 만들어지기 때문입니다.

Golden Module로 열교 Detail을 먼저 검증한다

대량생산에 들어가기 전에 첫 번째 대표 Module 또는 Mock-up을 활용해 반복 Detail을 검증하는 것도 중요한 품질관리 전략입니다.

예를 들어 Golden Module에서

Wall Assembly,

Window Detail,

Corner,

Floor Edge,

Module Joint

를 먼저 검토합니다.

문제가 발견되면 BIM·DfMA Detail을 수정하고 그 결과를 생산라인에 반영할 수 있습니다.

이 방식의 장점은 동일한 오류를 수십 개 Module에 반복하기 전에 발견할 수 있다는 점입니다.

Thermal Bridge QA/QC는 무엇을 확인할까?

현장과 공장에서 단열재가 “들어갔다”는 것만 확인해서는 부족합니다.

단열층이 실제로 연속되는지 확인해야 합니다.

검사대상은 다음과 같습니다.

Continuous Insulation Joint

Module Corner

Window Perimeter

Door Perimeter

Floor Edge

Roof-Wall Junction

Structural Connection

MEP Penetration

Module Joint

필요한 프로젝트에서는 Thermal Imaging이나 다른 검증방법을 함께 활용할 수도 있습니다.

전문 Thermal QA/QC]

모듈러 미래주거연구소 전문가 TIP

모듈러 주택의 단열성능을 비교할 때 단열재 제품의 R-value나 두께만 비교하지 않는 것이 좋습니다.

제가 업체를 비교한다면 다음 질문을 추가하겠습니다.

“LGS Frame을 포함한 전체 Wall Assembly의 성능은 어떻게 평가했습니까?”

그리고 더 중요한 질문은,

“Module Corner와 Module Joint의 Thermal Bridge Detail을 보여줄 수 있습니까?”

입니다.

평평한 벽 중앙부보다 실제 건물에서는 Junction의 완성도가 중요하기 때문입니다.

Thermal Bridge Engineering CHECK POINT

✓ 단열재 제품값이 아닌 Wall Assembly를 검토했는가?
✓ LGS Stud 반복 열교를 고려했는가?
✓ Continuous Insulation이 연속되는가?
✓ Module Corner를 검토했는가?
✓ Module-to-Module Joint를 검토했는가?
✓ Floor Edge의 단열연속성이 확보되는가?
✓ Roof-Wall Junction을 확인했는가?
✓ Window Sill·Jamb·Head를 각각 검토했는가?
✓ Door Perimeter를 확인했는가?
✓ Structural Connection의 열교를 검토했는가?
✓ Balcony Connection을 검토했는가?
✓ MEP Penetration 주변을 확인했는가?
✓ Surface Temperature를 검토했는가?
✓ Condensation Risk를 함께 평가했는가?
✓ Airtightness Detail과 충돌하지 않는가?
✓ Factory QA/QC가 있는가?
✓ Site Module Joint 검사가 있는가?
✓ Digital Record를 남기는가?

자주 묻는 질문 FAQ

Q1. LGS 모듈러 주택은 철골이라 결로가 생기나요?

철골을 사용한다는 사실만으로 결로 발생 여부를 단정할 수 없습니다. 전체 외피구성, 열교, 기밀성, 실내외 온·습도와 표면온도 등을 함께 평가해야 합니다.

Q2. 단열재를 두껍게 넣으면 열교가 없어지나요?

반드시 그렇지는 않습니다. LGS Stud나 구조 접합부를 통해 열이 우회할 수 있으므로 전체 Assembly와 Junction Detail을 함께 검토해야 합니다.

Q3. Continuous Insulation이 왜 중요한가요?

구조체를 가로질러 비교적 연속적인 단열층을 형성함으로써 반복되는 구조재 등에 의한 열교 영향을 줄이는 설계전략으로 활용할 수 있습니다.

Q4. Thermal Camera로 열교를 찾을 수 있나요?

온도분포의 이상을 확인하는 데 도움이 될 수 있습니다. 다만 측정환경에 영향을 받기 때문에 Thermal Image 하나만으로 원인을 단정하기보다 설계와 현장조건을 함께 분석해야 합니다.

Q5. 모듈러 주택 업체를 선택할 때 무엇을 확인하면 좋을까요?

단열재 종류만 보지 말고 전체 Wall Assembly, Continuous Insulation Detail, Window·Floor Edge·Module Joint, Thermal Analysis 및 공장·현장 QA/QC 자료까지 확인하는 것이 좋습니다.

모듈러 주택 Thermal Bridge Engineering의 핵심

모듈러 주택 Thermal Bridge Engineering은 단열재를 더 많이 넣는 기술이 아닙니다.

열이 어디로 이동하는지를 먼저 찾아내고 그 경로를 건물 전체에서 관리하는 Engineering입니다.

특히 LGS Volumetric Modular Construction에서는

Wall → Window → Corner → Floor Edge → Roof → Steel Connection → Module Joint

가 서로 연결됩니다.

좋은 단열재를 선택하는 것은 출발점입니다.

그 단열층을 실제 건물의 모든 Junction에서 얼마나 연속적으로 유지하느냐가 완성된 주택의 성능을 결정하는 또 하나의 중요한 요소입니다.

모듈러 미래주거연구소 한 문장

좋은 LGS 단열설계는 단열재의 두께만 늘리는 것이 아니라, 열이 빠져나갈 수 있는 우회경로를 찾아 끊고 그 결과를 공장과 현장에서 검증하는 Engineering입니다.
