LGS 모듈러 주택 천장 구조란? 석고보드·서비스 캐비티·단열·설비층 설계
LGS 모듈러 주택의 천장을 보면 실내에서는 대부분 평평한 석고보드 면만 보입니다.
하지만 그 위에는 생각보다 복잡한 시스템이 숨어 있습니다.
조명 배선과 전기박스, 환기덕트, 배관, 단열재와 흡음재가 지나갈 수 있고, 프로젝트에 따라 리질리언트 채널이나 서비스 캐비티가 추가됩니다.
특히 2층 모듈러 주택에서는 천장이 단순한 내부마감이 아닙니다.
위층 바닥에서 발생한 소음을 줄이고 설비를 수용하며 화재성능과 기밀성능을 확보해야 하는 복합 시스템이 됩니다.
모듈러 건축에서는 여기에 한 가지 조건이 더 있습니다.
공장에서 완성된 천장이 트럭 운송과 크레인 양중을 견디고 현장에서 다른 모듈과 정확하게 연결되어야 합니다.
따라서 LGS 천장은 석고보드 하나가 아니라 구조·설비·단열·음향·화재·기밀·마감이 만나는 공간으로 이해하는 것이 중요합니다.

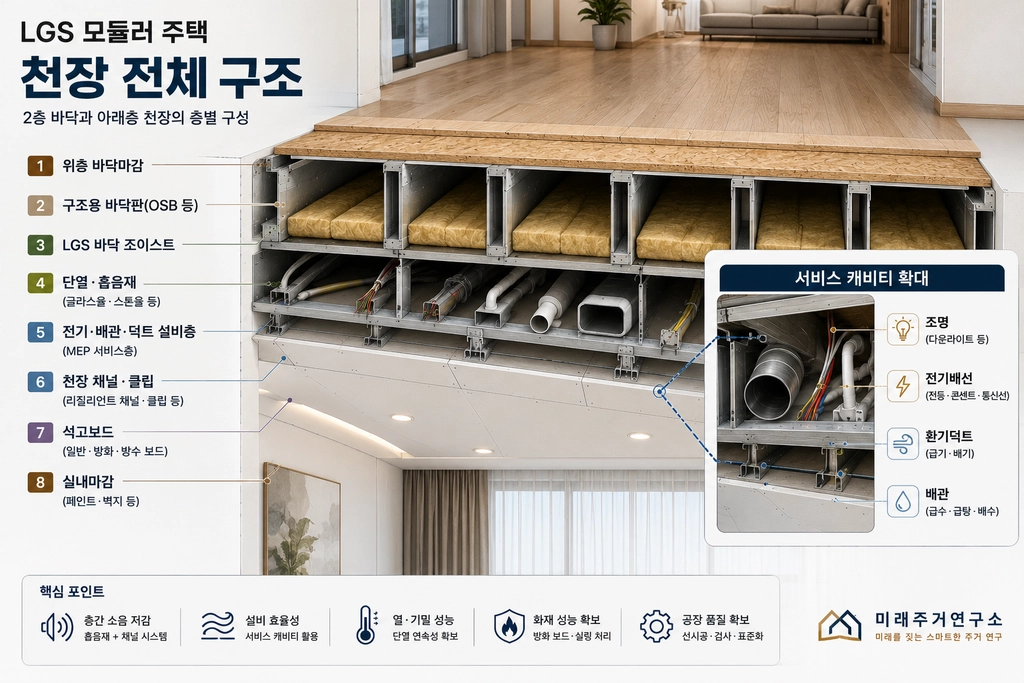

LGS 천장은 어떻게 구성될까?
프로젝트에 따라 구성은 달라지지만 기본적인 원리는 비교적 단순합니다.
상부의 구조를 LGS 프레임이 지지하고 그 아래에 필요한 설비와 단열·흡음층을 배치한 뒤 천장 마감재를 설치합니다.
여기서 중요한 점은 석고보드를 무조건 구조 프레임에 직접 고정하는 것이 최선은 아니라는 것입니다.
음향성능이나 서비스 공간이 필요한 프로젝트에서는 별도의 채널이나 프레임을 설치할 수 있습니다.
따라서 천장 단면은 건축설계뿐 아니라 구조·전기·기계·소방설계가 함께 결정합니다.
서비스 캐비티란?
서비스 캐비티는 쉽게 말해 설비를 위한 별도의 공간입니다.
전기배선이나 조명, 통신선 등을 설치할 때마다 주요 기밀층이나 단열층을 관통한다면 외피 성능을 관리하기 어려워집니다.
실내측에 별도의 얕은 설비공간을 만들면 주요 제어층을 가능한 한 건드리지 않고 서비스를 배치할 수 있습니다.
특히 외기에 접하는 천장이나 지붕 아래에서는 이러한 개념이 유용할 수 있습니다.
왜 천장 속에 설비가 많을까?
주택 내부에는 생각보다 많은 서비스가 필요합니다.
조명
전기배선
연기감지기
환기
에어컨
배관
스프링클러
통신선
등이 천장과 연결될 수 있습니다.
모든 설비를 각각 따로 설치하면 충돌이 발생하기 쉽습니다.
따라서 모듈러 공장에서는 생산 전에 설비 위치를 조정하는 것이 중요합니다.

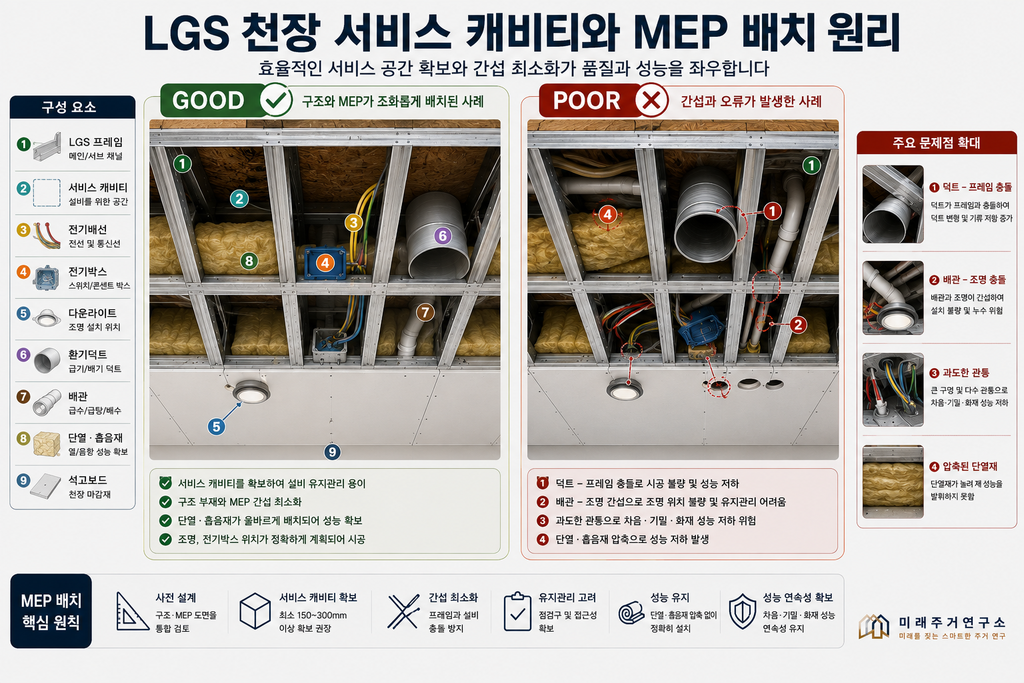

MEP Coordination이 중요한 이유
MEP는 Mechanical, Electrical, Plumbing의 약자입니다.
천장 공간은 MEP가 집중되는 대표적인 구역입니다.
예를 들어 덕트가 지나가는 위치에 LGS 브레이싱이 있다면 둘 중 하나를 조정해야 합니다.
다운라이트 위치 바로 위에 배관이 있어도 문제가 됩니다.
따라서 공장에서 천장을 닫기 전에 구조와 MEP 간섭 검토가 완료되어야 합니다.
천장 단열재는 왜 필요할까?
모든 천장에 동일한 단열재가 필요한 것은 아닙니다.
외기에 접하는 지붕 아래 천장이라면 열적 단열이 중요합니다.
반면 위아래가 모두 실내인 층간 천장에서는 열보다 음향 목적의 흡음재가 중요할 수 있습니다.
따라서 천장 속에 들어가는 섬유계 재료를 모두 단순히 “단열재”라고 부르기보다는 그 층의 목적을 구분하는 것이 좋습니다.
글라스울과 스톤울을 사용할 수 있을까?
LGS 천장이나 층간 바닥 내부에는 프로젝트 요구조건에 따라 글라스울이나 스톤울 같은 섬유계 재료가 사용될 수 있습니다.
이들은 벽체에서와 마찬가지로 빈 공간 내부의 음향에너지를 흡수하는 데 기여할 수 있습니다.
하지만 재료만 채운다고 전체 천장 차음성능이 결정되는 것은 아닙니다.
석고보드의 구성, 구조적 분리, 관통부, 주변 기밀성과 함께 봐야 합니다.
리질리언트 채널은 천장에서도 중요한가?
층간소음이 중요한 프로젝트에서는 검토할 가치가 있습니다.
석고보드를 LGS 바닥 구조에 직접 연결하면 위층에서 발생한 진동이 구조를 통해 아래층 천장으로 전달될 수 있습니다.
리질리언트 채널이나 음향 클립 시스템은 구조체와 천장 마감 사이의 직접적인 진동 전달 경로를 줄이는 데 활용될 수 있습니다.
다만 잘못 설치하면 효과가 크게 감소할 수 있습니다.

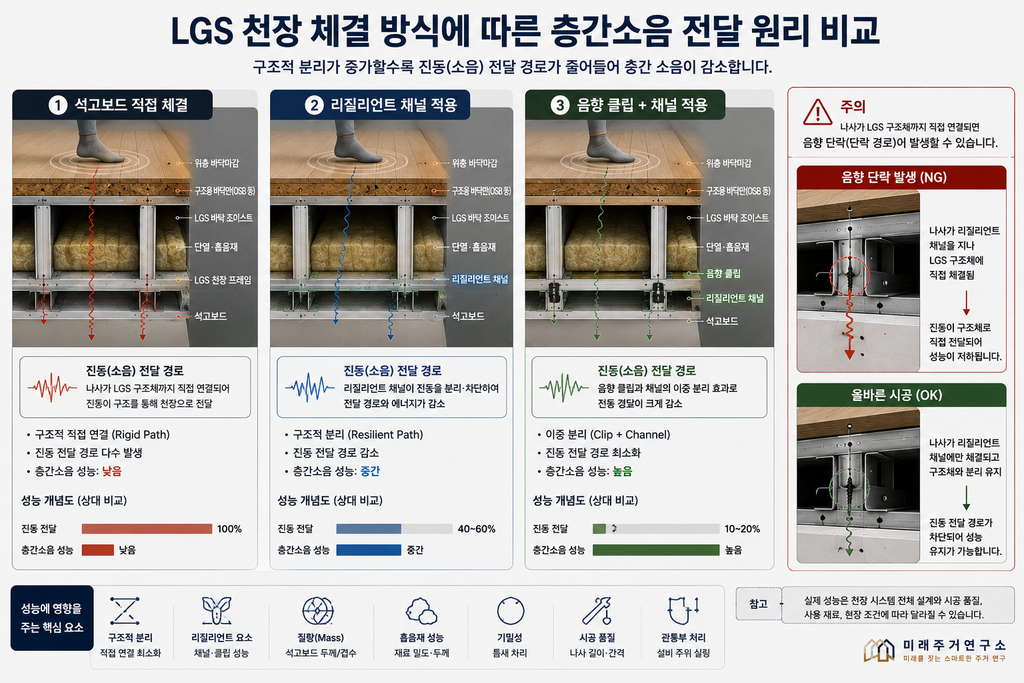

나사가 너무 길면 왜 문제가 될까?
음향 분리를 위해 채널을 사용했는데 석고보드 나사가 채널을 지나 구조 프레임까지 직접 연결되면 새로운 진동경로가 만들어질 수 있습니다.
이를 흔히 음향 단락과 관련된 문제로 볼 수 있습니다.
따라서 나사의 길이와 체결 위치 역시 시스템의 일부입니다.
석고보드는 몇 겹을 설치해야 할까?
정답을 하나의 숫자로 정할 수 없습니다.
천장의 석고보드 겹수와 종류는 필요한 화재·음향 성능과 선택한 시험·인증 시스템에 따라 달라집니다.
어떤 천장은 한 겹으로 구성될 수 있고, 높은 성능이 필요한 시스템에서는 여러 겹을 사용할 수 있습니다.
중요한 것은 보드의 겹수만 임의로 늘리는 것이 아니라 검증된 전체 천장 시스템을 확인하는 것입니다.
화재성능은 석고보드만 보면 될까?
아닙니다.
내화 성능은 보드 종류뿐 아니라
보드 두께
겹수
프레임
체결
이음부
단열재
관통부
설비
등이 포함된 조립체 성능으로 판단해야 합니다.
특히 다운라이트나 덕트, 배관이 천장을 관통하면 해당 위치의 상세가 중요해집니다.
다운라이트가 천장 성능에 영향을 줄까?
그럴 수 있습니다.
천장에 구멍을 만드는 순간 연속적인 마감층과 경우에 따라 기밀·음향·화재 제어층이 영향을 받을 수 있습니다.
따라서 다운라이트 개수와 위치, 설치 상세를 설계 단계에서 계획하는 것이 좋습니다.
전기박스와 관통부도 마찬가지다
배선이나 배관이 천장을 관통하는 위치도 관리해야 합니다.
필요한 경우 적합한 실링이나 인증된 관통부 시스템이 요구될 수 있습니다.
현장에서 임의로 큰 구멍을 만들고 주변을 아무 재료로 채우는 방식은 피해야 합니다.
최상층 천장은 무엇이 다를까?
최상층 천장 위에는 다른 실내가 아니라 지붕 시스템이 있을 수 있습니다.
이 경우 천장은 음향뿐 아니라 열·공기·수증기 관리와 연결됩니다.
특히 기밀층이 천장 레벨에 위치한다면 조명과 전기배선 등의 관통을 최소화하거나 적절하게 밀봉해야 합니다.
서비스 캐비티가 중요한 이유가 여기에 있습니다.
천장과 외벽의 기밀층은 어떻게 연결될까?
건물의 기밀층은 천장에서 끝나면 안 됩니다.
외벽의 기밀층과 천장 또는 지붕의 기밀층이 연결되어야 합니다.
따라서 벽-천장 접합부는 설계단계에서 연속성을 확인해야 하는 핵심 위치입니다.
모듈러 건축에서는 모듈 경계가 추가되기 때문에 더 중요합니다.

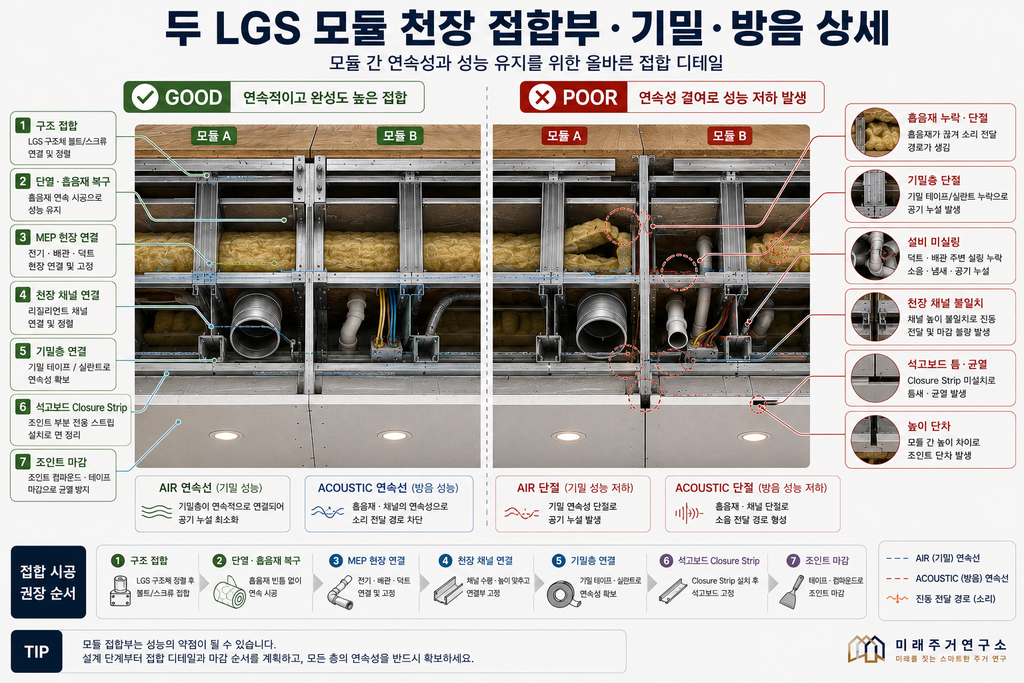

모듈 접합부에서 천장은 어떻게 마감할까?
두 모듈을 연결하려면 구조체와 설비를 먼저 연결해야 할 수 있습니다.
따라서 접합부 주변의 천장을 공장에서 완전히 닫아버리면 현장 작업이 어려워질 수 있습니다.
프로젝트에 따라 접합부 주변에 일정 폭의 Closure Zone을 남겨두고 현장에서 연결 작업 후 마감할 수 있습니다.
이 영역의 폭과 마감순서는 설계단계에서 정하는 것이 좋습니다.
천장 높이 차이가 생기면 어떻게 될까?
두 모듈이 정확하게 설치되지 않으면 천장 접합선에서 작은 높이 차이가 나타날 수 있습니다.
바닥과 마찬가지로 천장에서도 몇 mm의 차이가 긴 직선에서는 눈에 잘 띌 수 있습니다.
따라서 구조 제작공차와 모듈 설치공차, 석고보드 마감공차를 함께 관리해야 합니다.
천장 균열은 왜 모듈 접합부에서 발생하기 쉬울까?
모듈은 공장에서 제작된 후 운송되고 크레인으로 양중됩니다.
이 과정에서 구조가 미세하게 움직일 수 있습니다.
현장 설치 이후에도 서로 다른 모듈 사이에 작은 상대변위가 발생할 수 있습니다.
따라서 접합부의 석고보드와 조인트 상세는 이러한 움직임을 고려해야 합니다.
공장에서 천장을 완성하면 어떤 장점이 있을까?
작업자가 안정적인 작업대에서 시공할 수 있고 조명과 설비 위치를 반복적으로 관리할 수 있습니다.
또한 날씨의 영향을 적게 받고 품질검사를 표준화하기 쉽습니다.
하지만 완성된 천장을 운송하는 만큼 균열과 처짐, 조명과 설비의 고정상태를 확인해야 합니다.
천장 설비도 운송하중을 고려해야 한다
덕트나 배관, 조명 등은 건물이 완성된 상태의 중력하중만 받는 것이 아닙니다.
트럭 운송 중에는 진동과 반복적인 움직임이 발생합니다.
따라서 공장에서 설치되는 설비는 필요한 지지와 고정이 확보되어야 합니다.
현장 설치 후 다시 검사해야 하는 이유
공장에서 정상적으로 검사한 천장이라도 운송과 양중을 거친 후 상태가 달라질 수 있습니다.
따라서 현장에서는
균열
조인트
설비 고정
기밀 접합
모듈 연결
등을 다시 확인하는 것이 좋습니다.
즉 모듈러 품질관리는 Factory QA에서 끝나는 것이 아니라 Site QA로 이어져야 합니다.
전문가 TIP｜천장 높이를 줄이기 전에 MEP 단면부터 그려라
실내 천장고를 높이기 위해 서비스 공간을 무조건 줄이면 설비 간섭이 증가할 수 있습니다.
특히 환기덕트는 일정한 단면을 필요로 하기 때문에 구조와 충돌하기 쉽습니다.
따라서 천장 높이를 결정하기 전에
LGS 구조 + 덕트 + 배관 + 전기 + 단열 + 채널 + 석고보드
를 하나의 단면에 그려보는 것이 좋습니다.
몇 cm의 설계 여유가 공장에서는 상당한 생산성 차이를 만들 수 있습니다.
LGS 천장 설계 체크리스트
- 층간 천장인가 최상층 천장인가?
- 천장 구조는 무엇인가?
- 서비스 캐비티가 필요한가?
- 전기배선 경로는 어디인가?
- 조명 위치는 어디인가?
- 환기덕트 경로는 어디인가?
- 배관이 통과하는가?
- 구조와 MEP 충돌은 없는가?
- 단열이 필요한가?
- 흡음재가 필요한가?
- 리질리언트 채널이 필요한가?
- 음향 클립이 필요한가?
- 석고보드 종류는 무엇인가?
- 보드는 몇 겹인가?
- 요구되는 화재성능은 무엇인가?
- 음향성능은 무엇인가?
- 기밀층은 어디인가?
- 관통부는 어떻게 처리하는가?
- 벽-천장 기밀층이 연결되는가?
- 모듈 접합부 Closure Zone은 어디인가?
- 현장 MEP 연결이 가능한가?
- 운송 중 설비가 고정되는가?
- 천장 처짐을 관리할 수 있는가?
- 현장 설치 후 재검사 계획이 있는가?

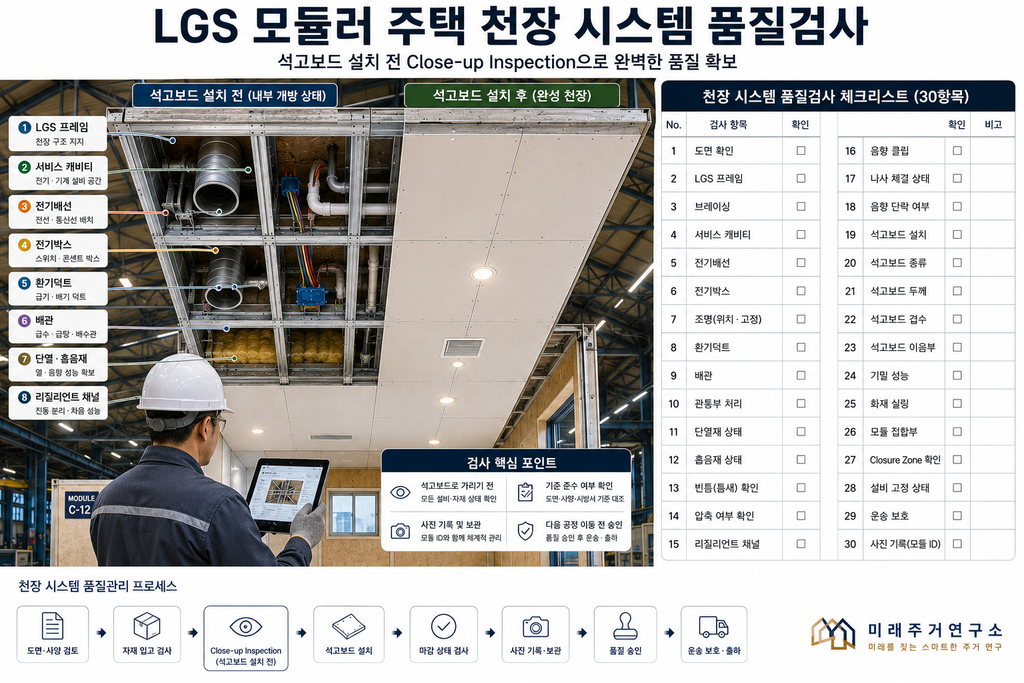

모듈러 공장에서는 무엇을 검사할까?
천장을 석고보드로 닫은 후에는 내부를 확인하기 어렵습니다.
따라서 Close-up Inspection, 즉 마감으로 가리기 전 검사가 중요합니다.
검사항목의 예는 다음과 같습니다.
도면
LGS 프레임
브레이싱
서비스 캐비티
전기
전기박스
조명
덕트
배관
관통부
단열재
흡음재
빈틈
압축
채널
클립
나사
음향단락
석고보드
종류
두께
겹수
이음부
기밀
화재 실링
모듈 접합
Closure Zone
설비 고정
운송 보호
사진기록
자주 묻는 질문 FAQ
LGS 천장에는 반드시 서비스 캐비티가 필요한가요?
항상 필요한 것은 아닙니다. 외피 기밀층을 보호하거나 설비 배치를 정리할 필요가 있을 때 효과적인 설계 방법이 될 수 있습니다.
천장에도 글라스울이나 스톤울을 넣나요?
프로젝트의 열·음향 요구조건에 따라 사용할 수 있습니다. 특히 층간 천장에서는 흡음 목적으로 활용될 수 있습니다.
리질리언트 채널은 꼭 필요한가요?
요구되는 음향성능과 선택한 천장 시스템에 따라 달라집니다. 필요한 경우에는 체결 상세까지 정확하게 시공해야 합니다.
천장 석고보드는 두 겹이 더 좋은가요?
겹수만으로 성능을 판단해서는 안 됩니다. 화재·음향 요구조건에 맞는 전체 시험 시스템을 확인해야 합니다.
다운라이트가 방음성능을 떨어뜨릴 수 있나요?
관통부가 많아지면 음향·기밀 또는 화재성능에 영향을 줄 수 있으므로 설치 상세를 함께 검토해야 합니다.
모듈러 공장에서 천장을 완전히 마감할 수 있나요?
가능하지만 모듈 접합부와 MEP 현장 연결에 필요한 구간을 사전에 계획해야 합니다.
천장 내부는 언제 검사해야 하나요?
석고보드로 닫기 전에 프레임·설비·단열·음향·관통부 등을 검사하고 사진으로 기록하는 것이 중요합니다.
내부링크 추천
→ LGS 모듈러 주택 방음 | 글라스울·스톤울 차음벽 설계 원리
→ LGS 석고보드란? 일반·습기저항·방화보드 선택 기준
→ LGS 모듈러 주택 바닥 | 구조용 바닥판·언더레이 선택 기준
→ LGS 모듈러 주택 바닥마감재란? 원목·강마루·SPC·타일 선택 기준
→ LGS 기밀 테이프·플래싱·실란트·가스켓 선택 기준
마무리
LGS 모듈러 주택의 천장은 단순한 석고보드 마감이 아닙니다.
그 안에는
LGS 구조 → 단열·흡음 → MEP → 서비스 캐비티 → 음향 분리 → 석고보드
가 함께 들어갑니다.
최상층에서는 여기에 기밀과 열적 외피가 연결되고, 층간 천장에서는 방음과 화재성능이 더욱 중요해집니다.
모듈러 건축에서는 다시
공장 선시공 → Close-up Inspection → 운송 → 모듈 설치 → MEP 현장 연결 → Closure 마감 → Site QA
라는 과정이 추가됩니다.
따라서 좋은 천장 설계는 가장 얇은 천장을 만드는 것이 아니라 구조·설비·단열·음향·화재 요구조건을 충족하면서 공장에서 반복적으로 생산할 수 있는 천장 시스템을 만드는 것입니다.
