모듈러 주택 점검구는 왜 설계단계에서 결정해야 할까?

모듈러 주택 점검구는 건물이 완성된 뒤 필요하면 뚫는 구멍이 아니라, MEP 설계 단계부터 위치와 사용 목적을 결정해야 하는 유지관리 Interface입니다.

모듈러 주택의 내부를 깔끔하게 완성하려면 배관, 전선, Duct, Valve와 Connection 대부분을 벽·천장·Cabinet 뒤에 숨기게 됩니다.

완공 직후에는 이것이 장점입니다.

하지만 몇 년 뒤 문제가 발생하면 질문이 달라집니다.

“어떻게 안 보이게 할까?”

가 아니라

“어떻게 다시 접근할까?”

가 중요해집니다.

좋은 Maintainability Design은 두 질문을 처음부터 함께 해결합니다.

숨겨도 되는 것과 다시 접근해야 하는 것을 구분한다

벽 안에 있다는 이유만으로 모든 설비에 점검구가 필요한 것은 아닙니다.

반대로 눈에 보이지 않게 만들고 싶다는 이유만으로 유지관리해야 할 부품을 영구적으로 막아서는 곤란합니다.

설계단계에서는 설비를 다음처럼 구분해볼 수 있습니다.

NO ROUTINE ACCESS
일반적으로 반복 접근을 전제로 하지 않는 부분

INSPECTION ACCESS
상태 확인이 필요한 부분

SERVICE ACCESS
조정·교체·수리가 예상되는 부분

EMERGENCY ACCESS
문제 발생 시 신속한 접근이 중요한 부분

즉, 먼저 설비의 Access Requirement를 정의해야 합니다.

점검구는 ‘보이는 위치’보다 ‘손이 닿는 위치’가 중요하다

도면에서 Access Panel이 보인다고 실제로 정비가 가능한 것은 아닙니다.

점검구를 열었는데 Valve가 500mm 옆에 있거나 다른 배관 뒤에 가려져 있다면 실질적인 Access는 좋지 않습니다.

그래서 점검구를 설계할 때는 다음 세 가지를 함께 봅니다.

SEE — 볼 수 있는가?
REACH — 손이 닿는가?
REMOVE — 부품을 꺼낼 수 있는가?

이 세 가지가 이번 글의 핵심입니다.

점검구가 필요한 대표 위치 12곳

① Plumbing Isolation Valve

급수 차단 Valve는 유지관리에서 중요한 부품입니다.

문제가 발생했을 때 벽을 뜯지 않고 접근할 수 있어야 하는 위치인지 검토합니다.

Valve Handle을 실제로 돌릴 공간까지 확인해야 합니다.

② Pipe Connection

특정 배관 Connection이 향후 점검 또는 정비가 필요한 위치라면 접근성을 고려합니다.

단순히 Connection이 보이는 것만으로 충분하지 않고 Tool을 사용할 공간도 확인합니다.

③ Drain Trap

배수 Trap 또는 청소·점검이 예상되는 부분은 막힘이나 유지관리 상황을 고려합니다.

특히 Bathroom Pod나 Vanity 내부에서는 Cabinet과 Access가 충돌하지 않는지 봅니다.

④ HVAC Damper

Duct 내부 Damper가 Commissioning이나 향후 Air Balancing 과정에서 조정되어야 한다면 접근 가능해야 합니다.

제80편 HVAC Balancing과 직접 연결되는 부분입니다.

Damper가 천장 안에 있다는 사실보다 조절장치에 실제로 손이 닿는지가 중요합니다.

⑤ HVAC Filter 또는 Service Component

Filter처럼 정기적인 유지관리가 필요한 부품은 특히 Access Frequency를 고려해야 합니다.

자주 사용하는 점검구를 높은 천장이나 가구 뒤에 배치하면 유지관리성이 떨어집니다.

⑥ Electrical Junction 또는 Service Point

전기설비 중 접근이 요구되는 부품은 관련 설계와 설치 요구조건에 따라 적절한 Access를 확보해야 합니다.

점검구를 설치한다고 모든 전기 Connection을 임의로 숨길 수 있다는 뜻은 아닙니다.

프로젝트의 전기설계와 관련 요구사항을 따라야 합니다.

⑦ Module Joint MEP Connection

모듈러 건축에서 특히 중요한 위치입니다.

Module A와 Module B의 Plumbing, Electrical 또는 HVAC가 현장에서 연결되는 부분이 마감 후 완전히 가려질 수 있습니다.

향후 유지관리 필요성이 있는 Connection이라면 Access Strategy를 설계단계에서 검토합니다.

⑧ Ceiling Service Zone

제78편에서 다룬 Service Zone에는 여러 MEP가 집중될 수 있습니다.

점검구 하나를 열었을 때 모든 설비가 겹쳐 보이는 것보다 유지관리 대상별 접근경로를 계획하는 것이 좋습니다.

⑨ Bathroom Pod Service Zone

Bathroom Pod 뒤쪽이나 천장에는 배관·배수·전기 Connection이 집중될 수 있습니다.

하지만 욕실 내부의 방수층을 불필요하게 관통하는 점검구는 신중해야 합니다.

가능하면 유지관리 접근과 방수 Detail을 함께 검토합니다.

⑩ Kitchen Service Zone

Sink, Dishwasher, Water Connection, Electrical Service 등이 집중되는 공간입니다.

Cabinet을 설치한 뒤 Access가 막히지 않는지 확인합니다.

특히 Drawer를 빼면 접근 가능한 구조인지, Cabinet 자체를 해체해야 하는지 차이가 큽니다.

⑪ Concealed Cistern 또는 Plumbing Component

벽 내부에 설치되는 Plumbing Component는 제조사 유지관리 방식과 교체절차를 확인하는 것이 중요합니다.

작은 버튼 Opening만으로 필요한 정비가 가능한지, 별도 Access가 필요한지 제품 시스템에 따라 검토합니다.

⑫ Monitoring / Control Device

Sensor, Controller 또는 Smart Home 관련 장비를 숨겨 설치하는 경우에도 향후 교체 가능성을 고려해야 합니다.

전자장비의 수명은 건물 구조체와 같지 않을 수 있기 때문입니다.

점검구 크기는 크게 만들수록 좋을까?

반드시 그렇지는 않습니다.

너무 작은 점검구는 정비가 어렵지만 필요 이상으로 큰 Opening은 마감·기밀·방음·방화 등의 다른 성능과 충돌할 수 있습니다.

따라서 크기는 다음을 기준으로 결정해야 합니다.

COMPONENT SIZE
+
HAND / TOOL CLEARANCE
+
REMOVAL PATH

특히 부품을 교체해야 한다면 현재 설치된 상태만 보지 말고 고장 난 부품을 실제로 꺼낼 수 있는지 생각해야 합니다.

Access Panel 앞에도 공간이 필요하다

점검구 자체가 충분히 커도 앞에 Wardrobe, Refrigerator 또는 고정가구가 설치되면 사용할 수 없습니다.

그래서 Access는 2차원 도면이 아니라 3차원 공간으로 봐야 합니다.

PANEL OPENING
↓
WORKING SPACE
↓
HAND / TOOL ACCESS
↓
COMPONENT REMOVAL

이 네 단계가 모두 확보되어야 실제 유지관리성이 생깁니다.

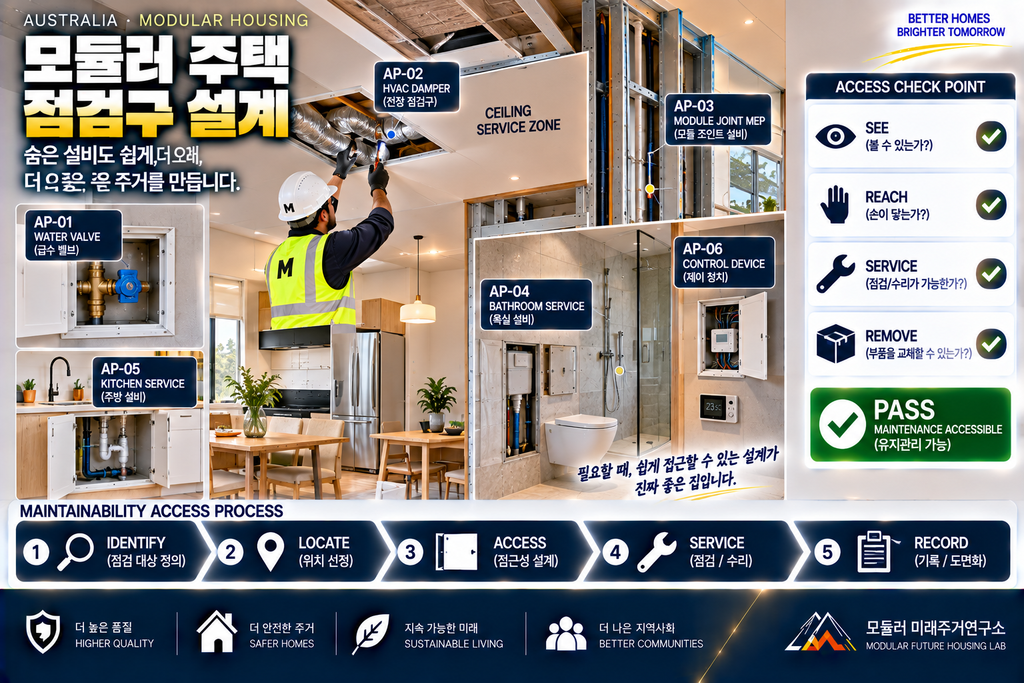

이번 글의 핵심 — Maintainability Access Map

주택 평면도 위에 점검대상을 ID로 표시합니다.

예:

AP-01 — Water Isolation Valve
AP-02 — HVAC Damper
AP-03 — Module Joint MEP
AP-04 — Bathroom Service
AP-05 — Kitchen Plumbing
AP-06 — Control Device

그리고 각 위치를 다음 세 가지로 평가합니다.

ID	SEE	REACH	REMOVE	결과
AP-01	PASS	PASS	PASS	ACCESSIBLE
AP-02	PASS	CHECK	CHECK	REVIEW
AP-03	PASS	PASS	PASS	ACCESSIBLE
AP-04	PASS	PASS	CHECK	REVIEW

이 표의 장점은 “점검구가 있다”와 “실제로 정비할 수 있다”를 구분한다는 것입니다.

Access Frequency를 표시하면 위치 결정이 쉬워진다

모든 점검구를 같은 방식으로 취급할 필요는 없습니다.

예를 들어 다음처럼 분류할 수 있습니다.

F1 — FREQUENT
자주 접근할 가능성이 있는 설비

F2 — PERIODIC
정기점검 또는 조정 대상

F3 — OCCASIONAL
문제 발생 시 접근

F4 — EMERGENCY
비상상황에서 신속한 접근 필요

F1 설비를 가구 깊숙한 곳에 숨기는 것은 좋지 않을 수 있습니다.

반대로 F3 설비 때문에 거실 중앙에 큰 Panel을 만들 필요가 있는지도 검토해야 합니다.

즉 사용빈도와 인테리어를 함께 조정하는 것입니다.

점검구가 건물 성능을 망가뜨려서는 안 된다

Access Panel은 벽이나 천장에 Opening을 만드는 작업입니다.

따라서 위치에 따라 다른 성능을 고려해야 할 수 있습니다.

예를 들면,

• Airtightness
• Acoustic Performance
• Fire Performance
• Thermal Performance
• Moisture Control
• Finish Quality

특히 성능이 요구되는 Assembly에 임의로 점검구를 추가하면 원래의 벽체 성능이 달라질 수 있습니다.

그래서 Access Panel 역시 Wall/Ceiling Assembly의 일부로 설계해야 합니다.

외벽보다 내부 Service Zone을 활용하는 이유

가능하다면 유지관리 빈도가 높은 설비를 외벽 깊숙한 곳보다 내부 Service Zone에 집중시키는 방식은 여러 장점이 있을 수 있습니다.

외피를 불필요하게 방해하지 않고 내부에서 접근하기 쉬워지기 때문입니다.

물론 프로젝트마다 구조와 MEP 배치가 다르므로 하나의 방식이 항상 정답은 아닙니다.

핵심은 Envelope와 Service Access를 동시에 고려하는 것입니다.

공장에서 반드시 해봐야 할 ‘손 넣어보기 테스트’

도면상 점검구가 충분해 보여도 실제 모듈이 완성되면 상황이 달라질 수 있습니다.

그래서 Factory QA/QC 단계에서 매우 단순하지만 유용한 검사를 할 수 있습니다.

점검구를 실제로 열고,

1. 대상 설비가 보이는가?
2. 손이 닿는가?
3. Tool을 사용할 수 있는가?
4. Valve를 완전히 조작할 수 있는가?
5. 부품을 분리할 공간이 있는가?
6. 다시 닫았을 때 마감상태가 정상인가?

를 확인합니다.

이것이 바로 Physical Access Test입니다.

작업자가 아니라 미래의 유지관리자를 생각해야 한다

건물을 만드는 사람은 설비 위치를 잘 알고 있습니다.

하지만 10년 뒤 수리하는 기술자는 공장 생산과정을 보지 못했습니다.

따라서 점검구 안쪽에 간단한 ID를 남기는 것도 유용합니다.

예:

AP-03
MODULE JOINT MEP
WATER / ELECTRICAL

그리고 Digital Building Record와 연결하면 더 좋습니다.

QR 또는 ID를 통해 해당 위치의 As-built Drawing과 사진기록을 찾을 수 있도록 설계할 수도 있습니다.

이 개념은 이후 제95편 Digital Building Passport와 연결됩니다.

Access Panel Inspection Card

이번 글에서 바로 사용할 수 있는 검사표입니다.

PANEL ID: AP-03
MODULE ID: M-02
LOCATION: Ceiling Service Zone
SERVICE: HVAC Damper
OPENING: PASS
VISIBILITY: PASS
HAND ACCESS: PASS
TOOL ACCESS: PASS
REMOVAL PATH: PASS
LABEL: PASS
ASSEMBLY PERFORMANCE: VERIFIED
PHOTO: COMPLETE
FINAL: PASS

이렇게 기록하면 점검구의 존재 여부만 확인하는 검사보다 훨씬 실용적입니다.

제조사에 물어볼 7가지 질문

1. 유지관리가 필요한 MEP 부품 목록이 있습니까?
2. Access Panel 위치는 어느 설계단계에서 결정합니까?
3. Module Joint MEP에 향후 접근할 수 있습니까?
4. Damper와 Valve를 실제로 조작해 검사합니까?
5. Access Panel이 방음·기밀·방화 성능에 미치는 영향을 검토합니까?
6. Panel ID가 As-built Drawing과 연결됩니까?
7. 고객에게 Access Map을 인계합니까?

이 질문에 답하려면 단순히 예쁜 인테리어 사진만으로는 부족합니다.

설계와 유지관리 시스템이 있어야 합니다.

제가 모듈러 주택을 인수한다면 받고 싶은 자료

제가 실제 모듈러 사업을 준비하면서 중요하게 보는 것은 Maintainability Access Map입니다.

완공 당시에는 점검구가 어디 있는지 시공팀이 모두 기억합니다.

하지만 몇 년이 지나면 상황이 달라집니다.

그래서 인수자료에는 가능하다면 다음 정보를 연결해두고 싶습니다.

PANEL ID → LOCATION → SERVICE → PHOTO → AS-BUILT DRAWING → MAINTENANCE INFORMATION

이 자료가 있다면 향후 문제가 발생했을 때 벽을 먼저 뜯는 것이 아니라 정확한 Access Point부터 열어볼 수 있습니다.

FAQ

모든 배관 Connection에 점검구가 필요한가요?

아닙니다. 설비의 유형, 유지관리 필요성, 프로젝트 설계와 관련 요구사항을 기준으로 Access Requirement를 결정해야 합니다.

점검구는 클수록 좋은가요?

아닙니다. 필요한 검사·조작·교체 작업이 가능한 크기를 확보하면서 벽체나 천장의 다른 성능도 함께 고려해야 합니다.

점검구 앞에 가구가 있어도 괜찮나요?

이동 가능한 가구인지, 실제 정비 시 필요한 작업공간을 확보할 수 있는지 확인해야 합니다. 고정가구로 완전히 막히는 위치는 재검토할 필요가 있습니다.

욕실 안에도 점검구를 만들 수 있나요?

위치에 따라 방수·습기 관리와 관련된 Detail을 함께 검토해야 합니다. 유지관리 편의만 보고 임의로 Opening을 만들면 안 됩니다.

점검구 위치를 기록해야 하나요?

Panel ID와 평면도, 사진, As-built 정보까지 연결하면 향후 유지관리와 문제 추적에 매우 유용합니다.

마무리

모듈러 주택 점검구의 진짜 목적은 설비를 보이게 만드는 것이 아니라 건물을 파괴하지 않고 유지관리할 수 있게 만드는 것입니다.

좋은 Access Design은 다음 흐름으로 생각할 수 있습니다.

IDENTIFY → LOCATE → SEE → REACH → SERVICE → REMOVE → RECORD

모듈러 주택은 공장에서 높은 완성도로 제작할 수 있기 때문에 벽과 천장을 닫기 전에 미래의 유지관리까지 계획할 수 있다는 장점이 있습니다.

하지만 그 기회를 놓치고 모든 설비를 깔끔하게 숨기는 데만 집중한다면 작은 수리 하나 때문에 완성된 마감을 뜯어야 할 수도 있습니다.

그래서 제가 좋은 모듈러 주택을 평가할 때 보고 싶은 것은 점검구가 눈에 잘 안 띄는가만이 아닙니다.

10년 뒤 처음 방문한 기술자도 필요한 설비를 빠르게 찾고, 손을 넣고, 수리하고, 다시 정상 상태로 닫을 수 있는가.

그것이 진짜 Maintainability Design입니다.
