모듈러 주택 Service Zone은 왜 중요할까?

모듈러 주택 Service Zone은 천장이나 벽 내부에서 전기배선, 급·배수배관, 환기덕트와 각종 설비가 지나갈 수 있도록 계획한 공간입니다.

완성된 주택에서 천장을 바라보면 대부분 평평한 석고보드만 보입니다.

하지만 그 위에는 전선, 조명 케이블, 급수관, 배수관, 환기덕트, 에어컨 배관, 스프링클러가 필요한 건물이라면 관련 배관 등 다양한 설비가 지나갈 수 있습니다.

문제는 이 공간이 무한하지 않다는 것입니다.

특히 모듈러 주택에서는 운송 가능한 전체 모듈 높이, 구조 프레임 깊이, 실내 천장고까지 함께 고려해야 하기 때문에 천장 속 몇십 mm의 공간도 중요한 설계 자원이 됩니다.

그래서 좋은 Service Zone은 단순한 빈 공간이 아닙니다.

Structure + MEP + Maintenance + Manufacturing + Transport

이 다섯 요소가 만나는 공간입니다.

천장을 열어보면 무엇이 지나갈까?

일반적인 주택의 천장 Service Zone에는 프로젝트에 따라 다음과 같은 설비가 배치될 수 있습니다.

• Electrical Cable
• Lighting Cable
• Junction Box
• Cold Water Pipe
• Hot Water Pipe
• Waste/Drainage Pipe
• HVAC Duct
• Refrigerant Pipe
• Condensate Drain
• Exhaust Duct
• Data/Communication Cable
• 각종 Valve 또는 Damper

여기서 중요한 것은 “들어갈 수 있느냐”가 아니라 “서로 방해하지 않으면서 들어갈 수 있느냐”입니다.

예를 들어 덕트가 지나가야 할 자리에 구조 Bracing이 있다면 현장에서 임의로 구조부재를 자르는 식으로 해결해서는 안 됩니다.

처음부터 설계단계에서 충돌을 찾아야 합니다.

① Structure Zone과 Service Zone을 먼저 구분한다

천장 속에서 가장 먼저 위치가 확정되어야 하는 것은 구조체입니다.

LGS Ceiling Joist나 Roof Truss, Bracing, Beam 등의 위치를 기준으로 설비가 지나갈 수 있는 공간을 정해야 합니다.

개념적으로는 다음처럼 생각할 수 있습니다.

ROOF / UPPER MODULE
↓
STRUCTURAL ZONE
↓
SERVICE ZONE
↓
CEILING LINING
↓
ROOM

이 구분이 불명확하면 생산단계에서 설비 작업자가 구조부재와 충돌하게 됩니다.

그때부터 현장 수정이 시작됩니다.

좋은 공장 제작은 현장에서 해결하는 능력보다 현장에서 해결할 일을 줄이는 설계에서 시작합니다.

② 가장 큰 설비부터 자리를 잡는다

Service Zone 안의 모든 설비가 같은 크기는 아닙니다.

일반적으로 작은 전선은 경로를 변경하기 비교적 쉽지만 큰 HVAC Duct나 일정한 경사가 필요한 Drainage Pipe는 훨씬 제약이 큽니다.

따라서 설비 배치에서는 공간을 많이 요구하거나 경로 제약이 큰 요소를 먼저 검토하는 방식이 합리적입니다.

예를 들면,

Large Duct → Drainage → Plumbing → Electrical/Data

순으로 공간을 검토할 수 있습니다.

다만 실제 우선순위는 프로젝트의 설비 구성과 구조조건에 따라 달라져야 합니다.

③ 배수관에는 ‘공간’뿐 아니라 경사가 필요하다

배수관은 단순히 파이프 직경만큼의 공간이 있다고 설치할 수 있는 것이 아닙니다.

중력배수 시스템이라면 필요한 경사를 확보해야 하기 때문입니다.

천장 속에서 배수관이 길게 이동할수록 시작점과 끝점의 높이 차이가 생깁니다.

그래서 욕실이나 주방의 위치가 설비 설계에 큰 영향을 줍니다.

모듈러 설계에서 Wet Area를 효율적으로 배치하는 이유 중 하나도 배관 경로를 짧고 단순하게 만들 수 있기 때문입니다.

④ HVAC Duct가 천장고를 결정할 수도 있다

덕트는 Service Zone에서 상당한 공간을 차지할 수 있습니다.

특히 덕트가 구조부재 아래를 지나야 한다면 천장고를 낮춰야 할 수도 있습니다.

따라서 HVAC는 인테리어 설계가 끝난 뒤 빈 공간에 집어넣는 설비가 아니라 초기 설계부터 구조·건축과 함께 조정해야 하는 시스템입니다.

공장 생산에 들어간 뒤 덕트 충돌을 발견하면 수정 비용뿐 아니라 반복 생산의 효율까지 떨어질 수 있습니다.

⑤ 전기 Junction Box를 영원히 천장 안에 묻어도 될까?

Service Zone 설계에서 자주 놓치기 쉬운 것이 Maintenance Access입니다.

설비가 설치될 수 있다는 것과 향후 점검할 수 있다는 것은 다른 문제입니다.

점검이나 유지관리가 필요한 구성품은 완공 후 접근방법을 함께 계획해야 합니다.

그래서 설계도면을 볼 때 저는 이렇게 질문하겠습니다.

“이 부품이 5년 뒤 고장 나면 어떻게 접근합니까?”

답이 “천장을 뜯어야 합니다”뿐이라면 다른 배치가 가능한지 검토할 가치가 있습니다.

⑥ Access Panel은 어디에 두어야 할까?

모든 설비 아래에 점검구를 설치할 필요는 없습니다.

오히려 점검구가 지나치게 많으면 실내 디자인을 해칠 수 있습니다.

중요한 것은 실제로 접근할 필요가 있는 장치의 위치를 설계단계에서 정하는 것입니다.

예를 들어 프로젝트에 따라 다음 요소가 검토 대상이 될 수 있습니다.

• Valve
• Damper
• Junction/Control Component
• HVAC Service Point
• Plumbing Connection
• Condensate Drain 확인부

점검구는 가구나 고정장식 때문에 열 수 없는 위치가 되지 않도록 실내계획과도 조정해야 합니다.

⑦ Module Joint에서는 설비도 연결되어야 한다

모듈러 주택의 Service Zone에서 특히 중요한 부분입니다.

공장에서 Module A와 Module B를 각각 완성하더라도 두 모듈을 연결하는 전기·배관·덕트 일부는 현장에서 최종 연결해야 할 수 있습니다.

따라서 Module Joint에는 구조 연결만 있는 것이 아닙니다.

프로젝트에 따라 다음 연결이 함께 존재할 수 있습니다.

STRUCTURE
AIR BARRIER
INSULATION
ELECTRICAL
PLUMBING
HVAC

이 연결부가 너무 복잡하면 현장 설치시간이 길어지고 오류 가능성도 증가합니다.

그래서 좋은 설계는 현장 Connection Point를 가능한 한 명확하고 반복 가능하게 표준화합니다.

⑧ 구조부재에 현장 구멍을 뚫기 전에 확인해야 한다

공장에서 전선이나 배관을 설치하다 보면 LGS 부재를 통과해야 하는 경우가 생깁니다.

하지만 구조부재라고 해서 작업자가 임의의 위치에 원하는 크기의 구멍을 뚫어도 된다는 의미는 아닙니다.

사용하는 LGS 시스템의 설계, 제조사 상세, 엔지니어링 요구조건에 따라 허용되는 개구부와 보강방법을 확인해야 합니다.

따라서 QA/QC 과정에서는 단순히 배관이 잘 설치됐는지뿐 아니라 구조체에 승인되지 않은 절단이나 천공이 발생하지 않았는지도 확인하는 것이 좋습니다.

ABCB의 모듈러·오프사이트 건축 핸드북은 이러한 공법도 다른 건축기술과 마찬가지로 NCC의 fit-for-purpose 원칙과 적합성 입증이 필요하다고 설명합니다.

⑨ 단열재를 MEP가 망가뜨리지 않아야 한다

Service Zone을 잘못 계획하면 설비가 단열층과 계속 충돌할 수 있습니다.

전선과 배관 때문에 단열재를 눌러 넣거나 잘라내면 설계된 Thermal Layer의 연속성이 떨어질 수 있습니다.

특히 LGS 구조에서는 이미 금속 구조체 자체의 열교 관리가 중요한 만큼, 설비 설치 때문에 단열층이 불필요하게 끊어지지 않도록 하는 것이 중요합니다.

즉 좋은 Service Zone은 MEP를 위한 공간인 동시에 단열층을 보호하는 공간이기도 합니다.

⑩ 기밀층과 설비층을 분리하면 얻는 장점

설계 방식에 따라 Service Zone을 기밀층의 실내측에 계획하면 전기 콘센트나 일부 배선 때문에 Air Barrier를 반복적으로 관통하는 상황을 줄일 수 있습니다.

개념적으로 보면,

EXTERIOR
→ Water Control Layer
→ Structure / Insulation
→ Air Control Layer
→ Service Zone
→ Interior Finish

처럼 구성할 수 있습니다.

물론 실제 벽체·천장 구성은 기후, 구조, 방화, 음향 및 프로젝트 요구조건에 맞춰 개별 설계되어야 합니다.

핵심은 설비 하나를 추가할 때마다 중요한 성능층을 뚫는 구조를 최소화하는 것입니다.

모듈러 주택 Service Zone 실무 체크리스트

이 표가 제78편의 고유 실무자료입니다.

확인항목	설계단계 질문	공장 QA/QC
LGS 구조	구조 Zone이 확정됐나?	임의 절단 여부
HVAC Duct	필요한 공간이 확보됐나?	덕트 변형·충돌
Drainage	경사를 확보할 수 있나?	실제 경로 확인
급수배관	구조와 충돌하지 않나?	고정·연결상태
전기배선	배선 경로가 정리됐나?	손상·고정 확인
Junction	향후 접근 가능한가?	위치 기록
Valve	유지관리 가능한가?	Access 확인
Condensate	배수 경로가 있는가?	누수시험/확인
Insulation	MEP가 단열을 방해하나?	압축·누락 확인
Air Barrier	관통을 최소화했나?	관통부 Seal
Module Joint	현장 연결이 단순한가?	Connection ID
Access Panel	필요한 위치에 있는가?	실제 개폐 확인
Ceiling Height	설비 때문에 낮아지는가?	최종 높이 확인
Documentation	위치가 도면에 남는가?	사진·As-Built
Maintenance	교체 경로가 있는가?	최종 접근시험

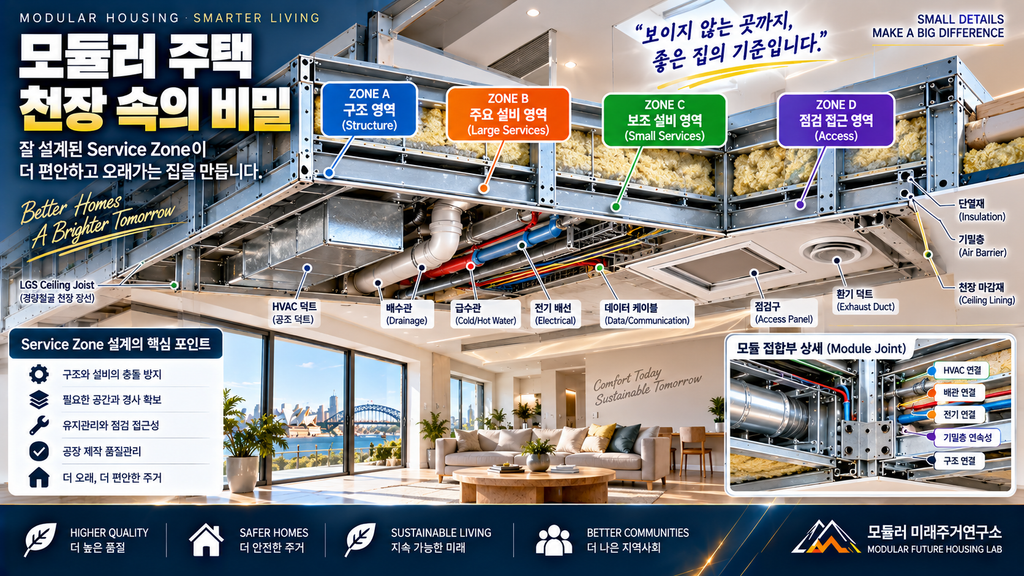

Service Zone을 4개 영역으로 나눠보자

제가 실제 제조사 도면을 검토한다면 천장 내부를 단순한 회색 공간으로 보지 않고 네 영역으로 나누겠습니다.

ZONE A — STRUCTURE
LGS Joist, Beam, Bracing

ZONE B — LARGE SERVICES
HVAC Duct, 큰 배수관

ZONE C — SMALL SERVICES
급수관, 전기, 데이터

ZONE D — ACCESS
Valve, Damper, 점검·교체가 필요한 구성품

이렇게 구분하면 MEP Coordination 도면이 훨씬 읽기 쉬워집니다.

그리고 생산 전에 BIM이나 Coordinated Shop Drawing에서 충돌 여부를 확인합니다.

STRUCTURE → LARGE MEP → SMALL MEP → ACCESS → CLASH CHECK → PRODUCTION

이 순서가 핵심입니다.

제가 공장을 방문한다면 천장부터 올려다보겠습니다

완성된 Display Home만 보면 천장 속 품질을 확인하기 어렵습니다.

그래서 제가 LGS 모듈러 제조사를 비교한다면 생산 중인 모듈에서 천장 마감이 닫히기 전 단계를 꼭 보고 싶습니다.

특히 다음을 확인하겠습니다.

• 덕트가 구조부재와 충돌하지 않는가
• 배관이 불필요하게 복잡하게 우회하지 않는가
• 케이블이 정리되어 있는가
• 구조부재가 임의로 절단되지 않았는가
• 단열재가 설비 때문에 눌리거나 빠지지 않았는가
• Module Joint의 현장 연결 위치가 명확한가
• 점검이 필요한 장치에 접근할 수 있는가
• Close-up 전 사진을 남기는가

그리고 가장 중요하게 묻겠습니다.

“천장을 닫기 전에 누가 이 공간을 검사하고 PASS를 승인합니까?”

설비를 설치한 사람이 스스로 확인하는 것과 독립적인 QA/QC 절차로 확인하는 것은 품질관리 체계에서 의미가 다릅니다.

Service Zone은 집을 ‘고치기 쉽게’ 만드는 설계다

주택은 완공되는 순간 끝나는 제품이 아닙니다.

10년, 20년 이상 사용하면서 설비 일부는 점검·수리·교체될 수 있습니다.

따라서 좋은 모듈러 주택은 모든 설비를 최대한 깊숙이 숨기는 집이 아니라 필요한 부분은 나중에도 찾아갈 수 있도록 설계된 집이어야 합니다.

이것을 저는 Maintainability by Design이라고 생각합니다.

처음 공장에서 몇 분을 더 들여 위치를 기록하고 Access를 계획하는 것이 향후 천장을 크게 뜯어내는 작업을 줄일 수 있습니다.

FAQ

Service Zone은 모든 모듈러 주택에 반드시 별도로 있어야 하나요?

모든 주택이 동일한 방식의 별도 Service Zone을 갖는 것은 아닙니다. 구조와 설비 시스템에 따라 공간 구성은 달라집니다. 중요한 것은 설비 경로와 유지관리 접근성을 사전에 조정하는 것입니다.

천장 공간은 넓을수록 좋은가요?

반드시 그렇지는 않습니다. 과도한 공간은 전체 모듈 높이와 실내 천장고 등에 영향을 줄 수 있으므로 필요한 공간을 효율적으로 계획하는 것이 중요합니다.

전선은 구조 프레임 사이로 자유롭게 지나가도 되나요?

사용하는 구조 시스템과 상세에 따라 적절한 경로와 보호방법을 확인해야 합니다. 구조부재의 임의 가공은 피해야 합니다.

Access Panel은 많이 만들수록 좋은가요?

아닙니다. 유지관리상 접근이 필요한 장치에 전략적으로 배치하는 것이 중요합니다.

천장을 닫기 전에 무엇을 남겨야 하나요?

MEP 배치가 보이는 전체 사진과 주요 Connection, Valve, Penetration, Module Joint 등의 위치 사진을 Module ID와 함께 기록하면 향후 유지관리에 유용합니다.

마무리

모듈러 주택 Service Zone의 품질은 천장을 얼마나 깔끔하게 닫았느냐가 아니라, 닫기 전에 구조·설비·단열·기밀·유지관리가 얼마나 잘 조정되어 있었느냐로 판단해야 합니다.

좋은 설계는 설비를 억지로 숨기지 않습니다.

Structure → MEP → Access → QA/QC → Record

이 다섯 단계를 연결합니다.

특히 공장 제작형 주택에서는 동일한 Detail이 여러 모듈에 반복될 수 있기 때문에 한 번 잘 설계된 Service Zone은 반복 생산의 장점이 되고, 한 번 잘못 설계된 Service Zone은 동일한 문제를 반복할 가능성도 있습니다.

ABCB 역시 현대식·모듈러 공법이 높은 품질과 생산성 향상 가능성을 갖는다고 설명하는 동시에 NCC 적합성과 품질관리 체계의 중요성을 다루고 있습니다.
