모듈러 주택 배관 소음은 왜 벽 반대편에서도 들릴까?

모듈러 주택 배관 소음을 줄이려면 먼저 파이프에서 소리가 발생하는 위치와 사람이 실제로 소리를 듣는 위치가 서로 다를 수 있다는 사실을 이해해야 합니다.

욕실에서 물을 내렸는데 침실 벽에서 소리가 들릴 수 있고, 세탁기 밸브가 닫히는 순간 다른 방에서 쿵 하는 충격음이 느껴질 수도 있습니다.

그 이유는 배관에서 발생한 에너지가 파이프 자체만 따라 움직이는 것이 아니라 Pipe Support → LGS Frame → Wall/Ceiling Lining을 통해 건물 구조로 전달될 수 있기 때문입니다.

그래서 조용한 주택을 만들려면 단순히 “조용한 파이프”를 선택하는 것으로 끝낼 수 없습니다.

SOURCE → PATH → RECEIVER

즉,

소음 발생원 → 전달경로 → 사람이 듣는 공간

세 부분을 함께 봐야 합니다.

배관 소음은 하나가 아니다

현장에서 들리는 배관 소리를 크게 나누면 다음과 같이 생각할 수 있습니다.

Flow Noise
물이 파이프 내부를 이동하며 발생하는 소리

Impact/Pressure Noise
밸브가 빠르게 닫히거나 압력 변화가 발생할 때 생기는 충격성 소리

Drainage Noise
오수가 배수관 내부를 통과하며 발생하는 소리

Structure-borne Noise
배관의 진동이 구조체로 전달되어 벽이나 천장에서 들리는 소리

이 네 가지를 구분하지 않고 단순히 “배관이 시끄럽다”고 하면 해결책을 찾기가 어려워집니다.

① 급수관 압력이 지나치게 높지 않은가?

급수 시스템에서는 적절한 압력 관리가 중요합니다.

NCC Plumbing Code of Australia는 냉수 서비스의 정적 압력이 건물 내 출수구에서 500 kPa를 초과하지 않도록 규정하고 있습니다. 다만 소음 여부는 이 숫자 하나만으로 판단할 수 없으며 실제 시스템 설계와 설비 특성을 함께 검토해야 합니다.

압력이 높거나 유속 조건이 좋지 않으면 일부 밸브와 배관에서 소음·진동 문제가 커질 수 있습니다.

따라서 제조사에는 단순히 배관 직경뿐 아니라 Water Pressure Management가 어떻게 계획되어 있는지 확인하는 것이 좋습니다.

② 수도꼭지를 닫을 때 ‘쿵’ — Water Hammer

물을 빠르게 흐르게 하다가 밸브를 갑자기 닫으면 흐르던 물의 운동 상태가 급격하게 변합니다.

이때 배관 내부에서 압력 변화가 발생하면서 충격성 소음이 나타날 수 있습니다.

흔히 Water Hammer라고 부르는 현상입니다.

특히 세탁기나 식기세척기처럼 빠르게 작동하는 밸브가 있는 설비에서는 시스템 조건에 따라 이런 현상이 나타날 수 있습니다.

중요한 것은 소리가 난 뒤 벽체를 뜯어 해결하기보다 설계 단계에서 배관 시스템, 압력, 밸브 특성 및 필요한 제어방법을 검토하는 것입니다.

③ Pipe Support 간격과 고정방법

배관을 벽 안에 넣었다고 해서 배관이 움직이지 않는 것은 아닙니다.

물이 흐르거나 온도가 변하면 배관에 움직임이 발생할 수 있습니다.

이때 배관이 구조체에 부적절하게 접촉하거나 고정되어 있으면 진동이 LGS Stud 또는 Joist로 전달될 수 있습니다.

따라서 Pipe Support는 단순히 파이프를 떨어지지 않게 붙잡는 부품이 아닙니다.

위치를 유지하면서 불필요한 진동 전달도 관리하는 Detail입니다.

④ LGS 프레임과 배관이 직접 닿지 않는가?

LGS 모듈러 주택에서는 이 부분을 특히 확인하고 싶습니다.

배관이 금속 Stud나 Track의 개구부를 통과하면서 직접 접촉하면 특정 조건에서 진동이나 마찰음이 전달될 가능성이 있습니다.

따라서 관통부에서는 사용하는 시스템에 맞는 Sleeve, Grommet, Isolation Detail 등을 검토해야 합니다.

또한 배관을 설치하기 위해 구조부재를 임의로 절단하거나 가공해서는 안 됩니다.

구조와 Plumbing은 별개의 공종이 아니라 같은 벽 안에서 함께 작동하는 시스템입니다.

⑤ 뜨거운 물을 사용할 때 ‘딱딱’ 소리가 난다면

온수관은 물의 온도 변화에 따라 배관 재료가 팽창·수축할 수 있습니다.

배관이 구조체나 마감재에 너무 강하게 구속되어 있다면 온도 변화 과정에서 마찰 또는 움직임과 관련된 소리가 나타날 수 있습니다.

따라서 Hot Water Pipe의 경로와 지지방법은 단순한 배관 배치 문제가 아닙니다.

특히 긴 직선 구간이나 여러 구조부를 통과하는 경로에서는 사용 배관 시스템의 설치 요구사항을 따라야 합니다.

⑥ 배수관은 왜 급수관보다 더 크게 들릴 수 있을까?

배수관에는 물만 흐르는 것이 아닙니다.

공기와 물이 함께 움직이며 수직·수평 방향으로 흐름이 변화할 수 있습니다.

특히 Toilet Waste나 상층 배수관이 침실 또는 조용한 공간과 가까이 배치되면 생활 중 소음이 더 민감하게 느껴질 수 있습니다.

그래서 초기 평면계획 단계에서부터 Bathroom-to-Bedroom Relationship을 고려할 가치가 있습니다.

설비 배치가 끝난 뒤 벽체에 흡음재만 추가하는 것보다 소음 발생원을 민감한 공간에서 멀리 배치하는 것이 훨씬 근본적인 접근일 수 있습니다.

⑦ 배수관의 방향전환도 중요하다

배수관이 방향을 바꾸는 부분에서는 유체 흐름 조건도 달라집니다.

따라서 배관 경로가 불필요하게 복잡하면 단순히 자재와 시공량만 증가하는 것이 아니라 소음관리에도 불리할 수 있습니다.

모듈러 설계에서 욕실·주방·Laundry 같은 Wet Area를 전략적으로 배치하면 배관 길이를 줄이고 시스템을 단순화하는 데 도움이 됩니다.

⑧ 침실 벽 속에 주요 배수 Stack을 넣을 것인가?

이것은 제가 평면도 단계에서 확인할 항목입니다.

가능하다면 소음에 민감한 공간과 주요 배수 경로의 관계를 초기부터 검토합니다.

예를 들어 같은 벽이라도 한쪽이 Storage나 Hallway라면 Bedroom Headboard가 위치한 벽과 체감 결과가 다를 수 있습니다.

좋은 Acoustic Design은 벽을 두껍게 만드는 것에서 시작하는 것이 아니라 평면배치에서 시작합니다.

⑨ Pipe Chase를 계획했는가?

여러 배관이 집중되는 위치라면 전용 Pipe Chase 또는 Service Zone을 계획하는 방법도 있습니다.

이렇게 하면 구조체를 여기저기 관통하는 배관 경로를 줄이고 점검·유지관리도 체계화할 수 있습니다.

제78편에서 설명한 Service Zone과 연결되는 부분입니다.

설비가 지나갈 공간을 미리 확보하는 것은 시공 편의만을 위한 것이 아니라 구조·방수·기밀·음향 성능을 보호하기 위한 설계이기도 합니다.

⑩ 벽체 내부 흡음재가 제대로 채워졌는가?

배관이 지나가는 벽에서 Cavity Insulation은 음향 성능에 도움을 줄 수 있습니다.

하지만 배관 때문에 단열·흡음재가 심하게 눌리거나 큰 빈 공간이 생긴다면 설계 의도와 달라질 수 있습니다.

따라서 벽을 닫기 전 QA/QC에서는 배관만 검사하지 말고 주변 Cavity의 상태까지 확인해야 합니다.

⑪ Penetration 주변의 틈

파이프가 벽·바닥·천장을 통과하면 관통부가 만들어집니다.

이 부분의 큰 틈은 소리 전달경로가 될 수 있고, 위치에 따라 방화·기밀·방수 등 다른 성능과도 관계될 수 있습니다.

따라서 Penetration Detail은 한 가지 재료로 모든 성능을 해결하려 하기보다 해당 벽체가 요구하는 성능을 각각 확인해야 합니다.

⑫ 욕실 Pod와 본체가 만나는 배관 Connection

Bathroom Pod를 사용하는 모듈러 시스템이라면 공장에서 제작된 Pod와 본체의 배관 연결부도 중요합니다.

Connection이 너무 좁거나 접근하기 어려우면 설치뿐 아니라 향후 유지관리도 어려워질 수 있습니다.

따라서 저는 연결부에 대해 세 가지를 확인하겠습니다.

Connectable / Inspectable / Maintainable

연결할 수 있는가, 검사할 수 있는가, 나중에 수리할 수 있는가입니다.

⑬ Module Joint를 지나는 Plumbing

두 모듈 사이를 배관이 연결한다면 구조 Joint와 MEP Joint가 동시에 존재합니다.

모듈 설치오차를 배관이 억지로 흡수하도록 만들면 안 됩니다.

현장 Connection Point의 위치, 접근성, 허용오차와 연결방법을 생산 전에 계획하는 것이 중요합니다.

그리고 연결 후에는 검사기록을 남겨야 합니다.

⑭ 공장에서 소음을 직접 들어볼 수 있을까?

가능하다면 완성된 모듈에서 단순 누수시험만 하지 않고 실제 설비를 작동시켜보는 것도 유용합니다.

예를 들어,

• Toilet Flush
• Shower
• Basin Tap
• Kitchen Tap
• Hot Water
• Exhaust
• 세탁기 연결부 조건

등을 확인하면서 특정 벽이나 천장에서 비정상적인 소음이 발생하는지 살펴볼 수 있습니다.

이것은 복잡한 실험실 음향시험을 대신한다는 뜻이 아닙니다.

인수 전 Functional Check에서 사용자가 느낄 수 있는 이상을 조기에 찾는 과정입니다.

⑮ 벽을 닫기 전에 사진을 남긴다

이것은 계속 강조할 가치가 있습니다.

배관 소음이 입주 후 발생하면 가장 어려운 점은 벽 안에서 파이프가 정확히 어디로 지나가는지 모르는 것입니다.

그래서 Close-up 전 다음을 촬영합니다.

• 급수관 경로
• 온수관 경로
• 배수관
• Pipe Support
• LGS 관통부
• Connection
• Valve
• Module Joint
• Bathroom Pod Connection

그리고 Module ID와 연결합니다.

몇 년 뒤 문제가 생겼을 때 이 사진은 단순한 공사사진이 아니라 진단자료가 됩니다.

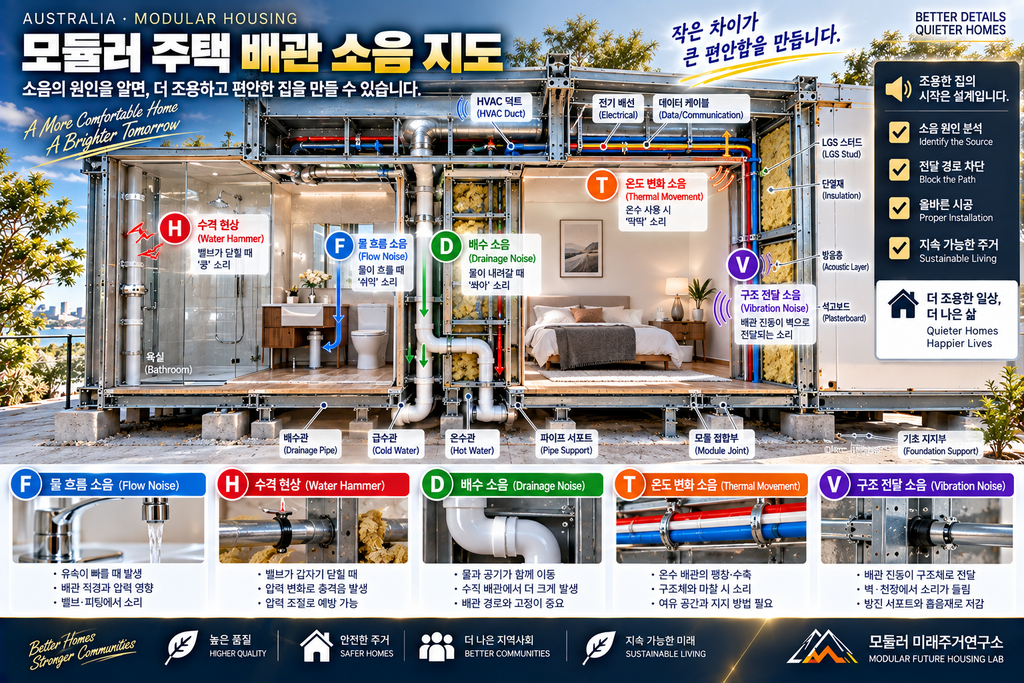

Plumbing Noise Map — 소음을 지도처럼 기록하자

이번 제79편의 고유 실무자료입니다.

소리가 난다고 적는 대신 다음 네 가지를 기록합니다.

코드	소리 유형	대표 상황	우선 확인
F	Flow	물 사용 중 ‘쉬익’	압력·유속·밸브
H	Hammer/Impact	밸브 닫을 때 ‘쿵’	압력변화·밸브·지지
D	Drainage	배수 시 ‘쏴아’	배수관 경로·벽체
T	Thermal/Movement	온수 사용 후 ‘딱딱’	팽창·접촉·Support
V	Vibration	벽에서 ‘웅웅’	Pipe Support·LGS 접촉

평면도에는 다음처럼 표시합니다.

H-01 Laundry
D-02 Bedroom Wall
V-03 Bathroom Ceiling

그리고 반드시 어떤 설비를 작동했을 때 발생했는지 함께 기록합니다.

이렇게 하면 제조사나 Plumbing Contractor에게 “어딘가에서 소리가 납니다”라고 말하는 것보다 훨씬 정확하게 문제를 전달할 수 있습니다.

조용한 배관을 위한 15가지 체크리스트

번호	점검항목	확인 포인트
1	Water Pressure	설계범위 확인
2	Water Hammer	충격 발생조건 확인
3	Pipe Support	적절한 지지
4	LGS Contact	직접 접촉 관리
5	Hot Water Pipe	열팽창 고려
6	Drainage Route	불필요한 우회 최소화
7	Stack Location	침실 등과 관계
8	Floor Plan	Wet Area 집중배치
9	Pipe Chase	전용 공간 검토
10	Cavity Insulation	누락·압축 확인
11	Penetration	틈과 성능층 확인
12	Bathroom Pod	연결·점검성
13	Module Joint	현장 연결 Detail
14	Functional Test	실제 물 사용 확인
15	Photo Record	Close-up 전 기록

호주에서 제조사를 비교한다면 제가 물어볼 질문

저라면 제조사에 단순히 “배관은 어떤 브랜드를 씁니까?”라고만 묻지 않겠습니다.

다음 질문을 함께 하겠습니다.

급수 압력은 어떻게 관리합니까?
배관이 LGS 프레임을 통과할 때 어떤 Detail을 사용합니까?
배수 Stack은 침실과 어떻게 분리합니까?
Pipe Support Detail을 보여줄 수 있습니까?
Bathroom Pod Connection은 완공 후 접근할 수 있습니까?
Module Joint Plumbing Connection은 어디에서 검사합니까?
벽을 닫기 전 배관 사진을 Module ID와 함께 저장합니까?

좋은 답은 “문제없습니다”가 아닙니다.

도면과 Detail, 검사기록으로 설명할 수 있는 답입니다.

FAQ

플라스틱 배관이면 소음이 없나요?

그렇게 단정할 수 없습니다. 배관 재료뿐 아니라 유량, 압력, 지지방법, 배관경로, 벽체 구성과 구조체로의 진동 전달 등이 영향을 줄 수 있습니다.

Water Hammer가 들리면 바로 배관이 고장 난 것인가요?

소리만으로 고장 여부를 판단할 수 없습니다. 반복적인 충격음이 있다면 발생조건과 압력, 밸브, 배관 지지 등을 점검하는 것이 좋습니다.

욕실 옆 침실에서는 배수음이 무조건 들리나요?

반드시 그렇지는 않습니다. 평면배치, 배수관 위치, 벽체 구성과 Pipe Isolation 등 여러 요소에 따라 달라집니다.

흡음재를 많이 넣으면 해결되나요?

흡음재만으로 모든 배관 소음을 해결할 수 없습니다. 구조체로 전달되는 진동이나 Water Hammer처럼 발생원과 전달경로 자체를 검토해야 하는 문제가 있기 때문입니다.

입주 전에 배관 소음을 검사할 수 있나요?

가능합니다. 여러 수전과 Toilet, Shower 등을 실제로 작동시키면서 비정상적인 충격음·진동·배수음을 기록하면 좋은 Baseline Check가 됩니다.

마무리

모듈러 주택 배관 소음은 파이프에서 발생하지만, 해결은 파이프 하나만 바꾸는 것으로 끝나지 않습니다.

좋은 설계는 다음 흐름을 관리합니다.

SOURCE → PIPE → SUPPORT → LGS FRAME → WALL/CEILING → ROOM

그리고 모듈러 공법에는 한 단계가 더 있습니다.

MODULE JOINT

따라서 조용한 모듈러 주택을 만들려면 Plumbing Engineer나 배관 작업자만의 문제가 아니라 건축·구조·MEP·음향·공장 QA/QC가 함께 연결되어야 합니다.

제가 제조사를 평가한다면 가장 조용한 모델하우스를 보여주는 회사보다 소음이 발생할 수 있는 경로를 설계단계에서 알고 관리하는 회사를 더 주의 깊게 살펴보겠습니다.
