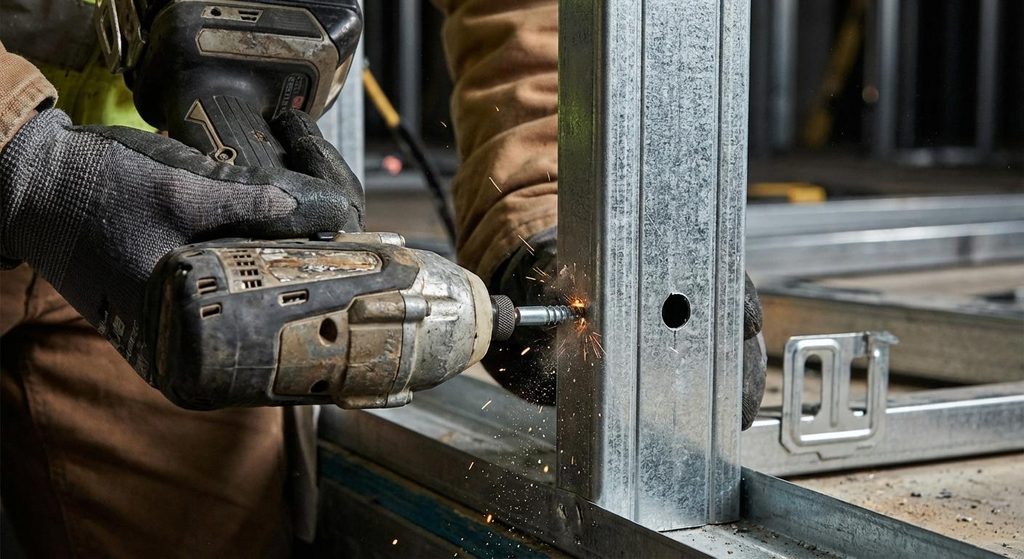

LGS 나사 체결 불량 7가지｜경량철골 연결부 현장 검사와 품질관리 가이드

LGS 나사 체결 불량은 경량철골 구조체의 연결 성능과 시공 품질에 영향을 줄 수 있는 중요한 검사 항목입니다. LGS(Light Gauge Steel)는 얇은 강판을 냉간성형하여 만든 스터드, 트랙, 조이스트 등으로 구성되며, 부재를 연결할 때 다양한 기계식 체결재가 사용됩니다.

모듈러 주택에서는 LGS 벽체 패널과 바닥, 지붕 구조체를 공장에서 반복 제작하는 경우가 많습니다. 이때 체결 작업이 표준화되어 있지 않으면 같은 유형의 불량이 여러 모듈에서 반복될 수 있습니다.

예를 들어 구조도면에서 특정 규격과 수량의 나사를 요구하는데 작업자가 다른 제품을 사용하거나 일부 나사를 누락했다면, 외관상 연결되어 있는 것처럼 보여도 설계에서 요구한 성능을 확보했다고 단정할 수 없습니다.

반대로 나사를 많이 설치했다고 해서 반드시 더 안전한 것도 아닙니다. 체결 위치가 지나치게 가깝거나 강재가 손상되면 연결부 성능에 불리한 영향을 줄 수 있기 때문입니다.

따라서 LGS 연결부 검사는 나사의 개수뿐 아니라 종류, 위치, 체결 상태, 부재 손상과 승인된 연결 상세의 일치 여부를 함께 확인해야 합니다.

이 글에서는 LGS 나사 체결 불량의 주요 유형 7가지와 검사 절차, 부적합 처리방법 및 현장 기록표를 살펴보겠습니다.

1. LGS 구조에서 나사 연결부가 중요한 이유

LGS 구조체는 개별 강재 부재가 서로 연결되어 벽체, 바닥과 지붕 시스템을 구성합니다.

연결부는 구조체에 작용하는 힘을 부재 사이로 전달하는 역할을 합니다. 따라서 연결부의 성능이 부족하면 개별 부재가 충분한 강도를 갖고 있더라도 전체 구조 시스템에 문제가 발생할 수 있습니다.

LGS 연결부에서 검토할 수 있는 주요 성능에는 다음과 같은 항목이 있습니다.

• 나사에 작용하는 전단력과 인장력
• 나사의 인발 및 관통 관련 저항
• 연결된 강재의 국부적인 변형
• 체결재와 강재의 재료 적합성
• 연결부의 반복하중 및 사용환경
• 부식과 장기 내구성
• 연결부 배치와 시공 품질

다만 모든 LGS 연결부에 동일한 하중조건이 적용되는 것은 아닙니다.

비구조용 내부 칸막이벽의 연결부와 주요 구조하중을 전달하는 연결부는 설계 요구사항이 다를 수 있습니다.

따라서 검사자는 먼저 해당 연결부의 역할과 승인된 상세를 확인해야 합니다.

2. LGS 나사 체결 불량 유형 7가지

불량 ① 나사 누락 또는 수량 부족

가장 기본적인 불량은 승인도면에서 요구하는 나사가 설치되지 않은 경우입니다.

예를 들어 특정 연결부에 여러 개의 체결재가 지정되어 있는데 일부가 누락되었다면 연결부의 실제 하중 전달 조건이 설계와 달라질 수 있습니다.

검사자는 단순히 나사 개수만 확인하는 것이 아니라 위치와 배열도 함께 대조해야 합니다.

특히 모듈러 공장에서는 반복 생산되는 동일한 연결부를 표본으로 확인하고, 불량이 발견되면 같은 작업방식으로 제작한 다른 패널에도 문제가 있는지 검토하는 것이 좋습니다.

불량 ② 잘못된 나사 종류 또는 규격 사용

LGS 연결부에는 부재 두께, 연결 방식과 사용환경에 맞는 체결재가 요구될 수 있습니다.

나사는 외관이 비슷해도 다음과 같은 차이가 있습니다.

• 직경과 길이
• 나사산 형상
• 드릴 포인트 또는 팁 형상
• 머리 형태
• 재료와 표면처리
• 적용 가능한 강재 두께
• 제조사가 제시한 성능과 사용조건

승인된 제품과 다른 나사를 사용하면 설계에서 가정한 연결 성능을 확보하지 못할 수 있습니다.

따라서 제품 포장과 식별정보, 승인 자재 목록 및 관련 기술자료를 확인해야 합니다.

불량 ③ 나사산 헛돎과 체결력 손실

나사를 설치하는 과정에서 나사산이 손상되거나 강재의 체결 부위가 손상되면 충분한 체결 상태를 확보하지 못할 수 있습니다.

작업자가 나사를 계속 회전시켰지만 정상적인 체결이 이루어지지 않는 상황이 대표적입니다.

이 경우 외관상 나사가 설치되어 있어도 연결부의 성능이 저하되었을 가능성이 있습니다.

다만 현장에서 임의로 같은 위치에 더 큰 나사를 설치하거나 주변에 나사를 추가하는 방식이 항상 적절한 보수방법은 아닙니다.

필요한 경우 승인된 보수 상세와 관련 설계자의 검토를 따라야 합니다.

불량 ④ 과도한 체결로 인한 강재 손상

나사를 지나치게 체결하면 나사 머리 주변의 강재가 변형되거나 체결 부위가 손상될 수 있습니다.

특히 얇은 강판으로 구성된 LGS 부재에서는 작업 도구의 설정과 시공방법이 중요합니다.

검사할 때는 나사 머리가 비정상적으로 파고들었는지, 주변 강재가 찌그러졌는지, 나사산이 손상되었는지 확인합니다.

다만 모든 나사에 동일한 체결 토크를 적용할 수 있는 것은 아닙니다.

실제 시공조건은 승인된 체결재 사양, 제조사 지침과 프로젝트 요구사항에 따라 확인해야 합니다.

불량 ⑤ 나사 간격 및 가장자리 거리 오류

나사가 지정된 위치에서 벗어나거나 강재 가장자리에 지나치게 가깝게 설치되면 연결부 성능에 영향을 줄 수 있습니다.

또한 나사 간격이 설계와 다르면 힘의 분담과 강재의 국부적인 거동이 달라질 수 있습니다.

검사자는 다음 사항을 확인해야 합니다.

• 승인도면에 표시된 나사 배열
• 체결재 사이의 간격
• 강재 가장자리와의 거리
• 연결 부재의 겹침 상태
• 실제 체결 위치의 정확성

허용되는 거리와 간격은 체결재 및 연결부 설계에 따라 달라지므로 임의의 공통 수치를 적용하지 않아야 합니다.

불량 ⑥ 불충분한 관통 또는 부적절한 연결 상태

나사가 연결해야 하는 부재를 적절하게 관통하지 못했거나 부재 사이에 틈이 남아 있다면 정상적인 연결 상태인지 확인해야 합니다.

예를 들어 스터드와 트랙을 연결하는 과정에서 두 부재가 정확하게 밀착되지 않은 상태로 체결될 수 있습니다.

또는 나사의 길이와 형상이 연결된 강재 두께에 적합하지 않을 수도 있습니다.

검사자는 나사의 실제 설치 상태와 제조사 요구사항을 확인해야 합니다.

필요한 관통 조건과 체결 상태는 해당 체결재 시스템의 승인된 사양을 기준으로 판단합니다.

불량 ⑦ 부식 또는 표면처리 손상

LGS 구조체에 사용되는 체결재는 적용 환경에 맞는 내식성을 확보해야 합니다.

특히 습기에 노출될 수 있는 위치나 외부 환경에 접하는 연결부에서는 체결재와 강재의 재료 조합 및 표면처리 조건을 검토해야 합니다.

입고 당시에는 적합한 제품이었더라도 보관이나 시공 과정에서 표면처리가 손상될 수 있습니다.

따라서 검사자는 부식 흔적, 코팅 손상과 사용환경의 적합성을 확인해야 합니다.

3. 나사 체결 불량 7가지 비교표

불량 유형	주요 확인 사항	잠재적 영향
나사 누락	수량·배열	하중 전달 조건 변경
규격 오류	직경·길이·제품 종류	설계 성능 불일치
나사산 헛돎	체결 상태·나사산 손상	연결 성능 저하 가능성
과도한 체결	강재 변형·머리 상태	국부 손상
간격 오류	체결재 위치·가장자리 거리	연결부 거동 변화
관통 불량	부재 밀착·관통 상태	불완전한 연결
부식	표면처리·손상·환경	내구성 저하 가능성

이 표는 불량의 일반적인 특징을 설명한 것입니다.

실제 적합성은 승인도면과 프로젝트별 검사 기준에 따라 판단해야 합니다.

4. LGS 연결부 검사 전 확인해야 할 문서

현장 검사에서는 육안으로 확인할 수 있는 상태와 설계자료를 통해 검증해야 하는 사항을 구분해야 합니다.

검사 전에 다음 자료를 확보하는 것이 좋습니다.

첫째, 최신 승인 구조도면입니다.

연결부의 위치와 설계 요구사항을 확인하는 기본 문서입니다.

둘째, Shop Drawing입니다.

실제 제작에 적용되는 나사 배치와 부재 연결 상세를 확인합니다.

셋째, 승인된 체결재 사양입니다.

제품 종류, 규격, 재료 및 사용조건을 확인합니다.

넷째, 제조사 기술자료입니다.

체결재의 적용 범위와 설치 요구사항을 확인하는 데 필요합니다.

다섯째, 검사 및 시험계획서(ITP)입니다.

검사 시점, 확인 항목, 검사 책임과 기록방법을 파악할 수 있습니다.

여섯째, 설계 변경 및 RFI 기록입니다.

연결부 상세가 변경되었다면 최신 승인내용이 제작도면에 반영되었는지 확인해야 합니다.

5. 가상 사례: LGS 벽체 연결부에서 나사 누락이 발견된 경우

다음은 실제 프로젝트 자료가 아닌 품질관리 절차를 설명하기 위한 가상 사례입니다.

한 모듈러 주택 공장에서 LGS 벽체 패널을 검사하던 중 스터드와 트랙의 특정 연결부에서 나사 수량이 승인된 상세와 다르다는 사실이 발견되었다고 가정하겠습니다.

검사 항목	가상 기록
모듈 번호	M-05
벽체 번호	W-09
연결 위치	스터드·트랙 접합부
승인도면	SD-215 Rev B
설계상 나사 수량	4개
실제 설치 수량	3개
불일치	1개 누락
최초 판정	부적합, 검토 필요
후속 조치	승인된 시정 및 재검사

여기서 4개라는 수량은 설명을 위한 가상값이며, 모든 스터드·트랙 연결부에 적용되는 기준이 아닙니다.

검사자가 나사 1개를 추가하면 문제가 해결된다고 판단할 수도 있습니다.

그러나 먼저 누락된 위치에 정상적인 체결이 가능한지, 주변 강재가 손상되지 않았는지, 다른 연결부에도 같은 문제가 발생했는지 확인해야 합니다.

특히 반복 생산되는 패널이라면 동일한 작업지시서나 체결 공정을 사용한 다른 모듈까지 검사 범위를 확대할 필요가 있는지 검토하는 것이 좋습니다.

6. 나사 체결 불량 발견 시 처리 절차

1단계: 부적합 위치 식별

모듈 번호, 벽체 번호, 연결부 위치와 관련 도면번호를 기록합니다.

2단계: 불량 상태 기록

누락, 규격 오류, 강재 손상 등 확인된 불량 유형을 구분합니다.

전체 위치와 세부 상태를 보여주는 사진을 함께 촬영하면 좋습니다.

3단계: 영향 범위 확인

동일한 체결재와 작업방법이 적용된 다른 연결부에도 문제가 있는지 확인합니다.

4단계: 기술 검토

구조적 영향을 줄 수 있는 불량이라면 관련 설계 책임자의 검토를 요청합니다.

5단계: 승인된 시정조치

승인된 방법에 따라 교체, 재체결, 보강 또는 기타 조치를 수행합니다.

현장 작업자가 임의로 나사를 추가하거나 부재를 절단하는 방식은 피해야 합니다.

6단계: 재검사

시정된 연결부가 승인된 기준을 충족하는지 확인합니다.

7단계: 기록 종결

검토 결과, 시정 전후 사진, 승인자료와 재검사 결과를 보관합니다.

7. NCR 작성 예시: LGS 나사 체결 불량

NCR은 Non-Conformance Report의 약자로, 승인된 요구사항과 일치하지 않는 사항을 기록하고 관리하는 부적합 보고서입니다.

다음은 공장 품질관리에서 활용할 수 있는 가상 작성 예시입니다.

항목	작성 예시
NCR 번호	NCR-2026-021
발견 위치	M-05 / W-09
부적합 내용	승인도면 대비 체결재 1개 누락
관련 도면	SD-215 Rev B
최초 조치	해당 연결부 후속 작업 보류
원인 조사	작업지시서·체결 공정 확인
시정 방법	관련 책임자 승인 후 결정
재검사	승인 기준에 따라 실시
최종 상태	시정 완료 후 종결

이 기록은 단순히 불량을 수정했다는 사실만 남기는 것이 아니라 동일한 문제가 다시 발생하지 않도록 원인을 분석하는 데 활용할 수 있습니다.

8. LGS 나사 체결 현장 검사 체크리스트 12가지

다음 체크리스트는 공장 제작과 현장 설치 품질검사에 활용할 수 있는 일반적인 예시입니다.

□ 1. 최신 승인 구조도면을 확보했는가?

□ 2. 연결부 위치와 상세번호를 확인했는가?

□ 3. 승인된 체결재 종류를 사용했는가?

□ 4. 나사 규격과 길이가 적절한가?

□ 5. 요구된 나사 수량이 설치되었는가?

□ 6. 나사 배열과 간격이 승인도면과 일치하는가?

□ 7. 강재 가장자리와의 거리를 확인했는가?

□ 8. 나사산 헛돎이나 체결 불량이 없는가?

□ 9. 과도한 체결로 강재가 손상되지 않았는가?

□ 10. 연결 부재가 승인된 상세대로 조립되었는가?

□ 11. 체결재의 부식 또는 표면처리 손상이 없는가?

□ 12. 검사 결과와 시정조치 기록을 남겼는가?

이 체크리스트는 실제 프로젝트의 승인된 ITP와 구조 상세에 따라 수정해야 합니다.

9. 공장 제작 단계에서 체결 불량을 줄이는 방법

모듈러 공장은 동일한 연결부를 반복 생산하는 경우가 많습니다.

따라서 개별 작업자의 숙련도에만 의존하기보다 일관된 작업관리 체계를 마련하는 것이 좋습니다.

작업지시서 표준화

연결부별 체결재 종류와 수량, 위치를 작업자가 쉽게 확인할 수 있도록 표시합니다.

필요한 경우 연결부 상세를 확대해 작업 위치에 게시할 수 있습니다.

자재 식별 관리

서로 다른 규격의 나사가 혼용되지 않도록 제품별 보관함과 식별표시를 사용합니다.

특히 외관이 비슷한 제품은 모델번호와 규격을 명확하게 구분해야 합니다.

체결 공구 관리

사용하는 공구가 체결재와 강재 조건에 적합한지 확인하고 제조사 지침에 따라 관리합니다.

공구 설정과 작업방법이 적절하지 않으면 반복적인 체결 불량이 발생할 수 있습니다.

공정 중 검사

모든 벽체가 완성된 뒤 한꺼번에 검사하기보다 연결부가 마감재로 가려지기 전에 검사하는 것이 효과적입니다.

불량 데이터 분석

반복적으로 발생하는 불량 유형과 작업 위치를 기록하면 작업지시서, 자재관리 또는 교육과 관련된 개선사항을 찾는 데 도움이 됩니다.

10. 체결 불량이 구조 안전에 미치는 영향은 어떻게 판단할까?

나사 체결 불량이 발견되었다고 해서 모든 연결부가 즉시 구조적으로 위험하다고 단정할 수는 없습니다.

반대로 작은 불량이라는 이유로 무시해서도 안 됩니다.

영향을 판단할 때는 다음 조건을 고려해야 합니다.

• 해당 연결부가 전달하는 하중의 종류
• 체결재의 규격과 실제 설치 상태
• 연결된 강재의 두께와 강종
• 나사 배치와 가장자리 거리
• 주변 부재의 손상 여부
• 연결부가 포함된 구조 시스템
• 프로젝트의 승인된 설계조건

특히 주요 구조하중을 전달하는 연결부는 관련 구조기술자의 검토가 필요할 수 있습니다.

검사자의 역할은 부적합을 정확하게 발견하고 기록하는 것이며, 설계 변경이나 구조적 허용 여부는 해당 권한을 가진 책임자가 판단해야 합니다.

11. 호주 LGS 구조에서 참고할 기술 기준

호주에서 LGS 모듈러 주택을 설계하거나 제작하는 경우에는 프로젝트에 적용되는 National Construction Code(NCC)와 관련 구조설계 기준을 확인해야 합니다.

냉간성형 강재 구조와 관련해서는 AS/NZS 4600이 주요 기술 기준 중 하나입니다.

그러나 모든 LGS 나사 연결부에 동일한 나사 수량, 간격 또는 체결방법을 적용할 수는 없습니다.

실제 요구사항은 구조설계, 체결재 제품의 승인된 성능, 제조사 지침과 프로젝트의 상세도면에 따라 달라집니다.

따라서 인터넷에 게시된 일반적인 나사 간격이나 수량을 그대로 현장에 적용하기보다 승인된 설계자료를 우선해야 합니다.

기술 참고자료

• Australian Building Codes Board — National Construction Code
• Australian Steel Institute — 강재 구조 기술정보
• Standards Australia — AS/NZS 4600 등 기술표준 정보

12. 자주 묻는 질문 FAQ

Q1. LGS 연결부에 나사가 하나 빠지면 반드시 구조적으로 위험한가요?

반드시 그렇다고 단정할 수는 없습니다. 해당 연결부의 역할과 승인된 설계조건에 따라 영향이 달라집니다. 다만 설계와 다른 상태라면 적절한 검토와 시정 절차가 필요합니다.

Q2. 나사를 많이 설치하면 연결부가 더 튼튼해지나요?

반드시 그렇지는 않습니다. 나사 위치와 간격, 강재 손상 및 연결부 설계조건이 중요합니다. 승인되지 않은 나사 추가는 적절한 보강방법이 아닐 수 있습니다.

Q3. 나사산이 헛도는 경우 같은 위치에 다시 체결해도 되나요?

자동으로 허용되는 것은 아닙니다. 강재와 나사산의 손상 상태를 확인하고 승인된 보수방법에 따라 처리해야 합니다.

Q4. 체결 상태는 육안검사만으로 확인할 수 있나요?

육안으로 확인할 수 있는 항목도 있지만 체결재 규격, 숨겨진 손상이나 실제 연결 성능 등은 추가 자료 또는 검사가 필요할 수 있습니다.

Q5. LGS 나사 체결 검사는 언제 하는 것이 좋나요?

연결부가 마감재로 가려지기 전 공정 중 검사하는 것이 효과적입니다. 공장 제작 완료 시점과 현장 설치 후에도 필요한 연결부를 확인할 수 있습니다.

13. 결론: LGS 연결부 품질은 나사 개수보다 정확한 시공에 달려 있다

LGS 나사 체결 불량은 단순한 작업 실수처럼 보일 수 있지만 구조체의 연결 성능과 내구성에 영향을 줄 수 있습니다.

나사 누락, 규격 오류, 나사산 헛돎, 과도한 체결, 간격 오류, 관통 불량과 부식은 각각 다른 원인과 영향을 가질 수 있습니다.

따라서 현장 검사에서는 최신 승인도면 확인 → 체결재 규격 검증 → 설치 상태 검사 → 부적합 기록 → 승인된 시정조치 → 재검사라는 절차를 유지해야 합니다.

특히 모듈러 공장은 반복 생산이 이루어지는 만큼 하나의 불량이 여러 패널에 반복되지 않도록 작업지시서와 자재관리, 공정 중 검사를 체계적으로 운영하는 것이 중요합니다.

정확한 체결은 단순히 나사를 빠짐없이 설치하는 것이 아닙니다.

승인된 연결 상세와 자재 사양을 충족하고, 검사 결과를 추적할 수 있도록 관리하는 것이 LGS 모듈러 주택 품질관리의 핵심입니다.
