공장에서 만든 집을 어떻게 건물 위에 올릴까?

Volumetric Modular Construction의 현장을 보면 일반 건축과 상당히 다른 장면을 볼 수 있습니다.

공장에서 이미 완성된 Module이 대형 Trailer를 타고 현장에 도착합니다.

Module 안에는 이미,

LGS 또는 Steel Frame

Bathroom Pod

MEP

Window

Interior Finish

Cabinet

Floor Finish

등이 설치되어 있을 수 있습니다.

즉, 현장으로 들어오는 것은 단순한 철골 Frame이 아닙니다.

거의 완성된 건물의 한 조각입니다.

이 Module을 Trailer에서 들어 올려 정확한 위치에 설치하는 것이 Crane·Lifting Engineering의 핵심입니다.

단순히 크레인으로 들어 올리면 되는 것 아닐까?

그렇게 단순하지 않습니다.

Module의 무게가 10t이라고 해서 10t 이상을 들 수 있는 Crane만 준비하면 되는 것이 아닙니다.

실제로는,

Module Weight

Center of Gravity

Crane Radius

Boom Length

모듈러 건축 Crane Lifting Engineering의 핵심 설계 요소

Lifting Point

Sling Angle

Spreader Beam

Wind

Ground Condition

Rigging Weight

등을 함께 검토해야 합니다.

이 가운데 하나라도 잘못 판단하면 Crane Capacity가 부족하거나 Module에 예상하지 못한 변형이 발생할 수 있습니다.

Crane Capacity는 숫자 하나가 아니다

“이 Crane은 100톤 Crane입니다.”

이 말을 들으면 100톤까지 어디서든 들어 올릴 수 있다고 생각하기 쉽습니다.

하지만 실제 Crane Capacity는 그렇게 단순하지 않습니다.

Crane에서 Module까지의 거리가 멀어질수록 일반적으로 들어 올릴 수 있는 중량은 감소합니다.

여기서 매우 중요한 개념이 등장합니다.

Crane Radius

Crane의 회전 중심에서 Load가 위치하는 지점까지의 수평거리를 Working Radius 관점에서 이해할 수 있습니다.

Module이 Crane 가까이에 있다면 상대적으로 유리합니다.

하지만 같은 Module을 건물 반대편까지 보내야 한다면 Radius가 커집니다.

Radius가 커지면 Crane에 작용하는 Moment도 커집니다.

개념적으로,

Moment = Load × Radius

라고 이해하면 쉽습니다.

예를 들어 같은 15t Module이라도,

10m Radius에서 들어 올리는 것과

35m Radius에서 들어 올리는 것은

Crane 입장에서 완전히 다른 작업입니다.

그래서 가장 무거운 Module만 보면 안 된다

Crane을 선정할 때 흔히,

“가장 무거운 Module이 몇 톤인가?”

부터 묻습니다.

물론 중요한 질문입니다.

하지만 더 중요한 질문은,

“그 Module을 가장 불리한 Radius에서 설치할 때 필요한 Crane Capacity는 얼마인가?”

입니다.

이것이 모듈러 프로젝트의 Crane Planning에서 매우 중요합니다.

Crane 위치가 건물 설계에도 영향을 줄 수 있다

Crane을 어디에 놓을 것인지 결정하면,

Truck Access

Module Staging

Building Footprint

Crane Radius

Lift Sequence

Site Logistics

가 함께 영향을 받습니다.

따라서 Crane 위치는 시공 직전에 결정하는 단순 장비배치 문제가 아닐 수 있습니다.

대형 프로젝트에서는 초기 Site Logistics Planning부터 검토하는 것이 좋습니다.

Tower Crane vs Mobile Crane

모듈러 건축에서는 프로젝트 조건에 따라 여러 Crane Type을 사용할 수 있습니다.

대표적으로 생각할 수 있는 것이,

Tower Crane

과

Mobile Crane

입니다.

Tower Crane

고층 건축물에서 자주 볼 수 있습니다.

높은 곳까지 반복적으로 Module을 설치해야 하는 프로젝트에서 검토할 수 있습니다.

장점은 넓은 작업영역을 커버할 수 있다는 것입니다.

하지만 Module Weight와 Radius를 고려해 충분한 Capacity가 확보되어야 합니다.

Mobile Crane

현장에 설치하고 필요에 따라 위치를 변경할 수 있습니다.

저층 또는 중층 Modular Project나 특정 Heavy Lift 작업에서 활용될 수 있습니다.

대형 Mobile Crane의 경우 설치를 위해 상당한 공간과 Ground Bearing Capacity가 필요할 수 있습니다.

어떤 Crane이 더 좋을까?

정답은 없습니다.

다음 조건을 비교해야 합니다.

Building Height

Module Weight

Maximum Radius

Number of Modules

Site Area

Ground Condition

Installation Duration

Crane Mobilisation Cost

즉, Crane Selection 역시 전체 프로젝트 최적화 문제입니다.

Module Weight

Crane Engineering의 출발점은 정확한 Module Weight입니다.

하지만 앞서 Transport Engineering에서 살펴봤듯이 설계 초기 예상중량과 실제 제작중량은 달라질 수 있습니다.

처음 설계에서는 12t이었습니다.

Bathroom Finish가 변경됩니다.

Façade가 추가됩니다.

Steel Reinforcement가 증가합니다.

MEP Equipment가 추가됩니다.

결국 15t이 될 수 있습니다.

따라서 Crane Planning에서는 Weight Growth를 반드시 관리해야 합니다.

Rigging Weight도 Load다

Crane이 들어 올리는 것은 Module만이 아닙니다.

Module 위에는,

Spreader Beam

Sling

Shackle

Lifting Frame

등이 추가될 수 있습니다.

따라서 Crane이 실제로 들어 올리는 총중량은,

Module Weight + Rigging Weight

관점에서 검토해야 합니다.

이를 흔히 Gross Lift Weight 관점으로 관리할 수 있습니다.

Center of Gravity

Module 전체의 무게만큼 중요한 것이 COG, Center of Gravity입니다.

Bathroom Pod가 한쪽에 있습니다.

Kitchen이 반대쪽에 있습니다.

Electrical Panel이 특정 벽에 있습니다.

따라서 Module의 무게가 완전히 균일하지 않을 수 있습니다.

COG가 중앙에 없다면?

Crane으로 들어 올렸을 때 Module이 기울어질 수 있습니다.

또 각 Sling에 전달되는 Load가 달라질 수 있습니다.

즉,

총중량은 같아도 Sling Load는 같지 않을 수 있습니다.

Lifting Point

Module을 들어 올리려면 힘을 전달할 위치가 필요합니다.

이를 Lifting Point라고 합니다.

Module 구조에 따라,

Lifting Lug

Corner Post

Roof Beam

Dedicated Lifting Frame

등의 방식이 검토될 수 있습니다.

중요한 것은 아무 Steel Member에 Sling을 걸면 안 된다는 것입니다.

Lifting Point는 DfMA 단계에서 설계한다

좋은 Modular Design에서는 Lifting Point를 공장 완성 후 결정하지 않습니다.

BIM·Structural Design 단계에서부터,

Module Weight

COG

Lifting Point

Transport Support

Installation Sequence

를 함께 검토합니다.

즉, Design for Assembly의 핵심 요소입니다.

Lifting Lug

Steel Module에서는 전용 Lifting Lug를 설계할 수 있습니다.

Lug에는 상당한 힘이 집중됩니다.

따라서 단순히 Plate 하나를 용접한다고 끝나는 것이 아닙니다.

Plate

Hole

Pin

Weld

Supporting Member

Local Reinforcement

등의 Load Path를 검토해야 합니다.

Load Path

Crane Hook에서 시작된 힘은,

Hook

↓

Sling

↓

Shackle

↓

Lifting Lug

↓

Roof Beam / Corner Post

↓

Module Frame

↓

Module Weight

로 전달됩니다.

이 전체 경로가 구조적으로 안전해야 합니다.

네 개의 Lifting Point에 무게가 똑같이 걸릴까?

이론적으로 완벽하게 대칭이라면 비슷할 수 있습니다.

하지만 실제 Module에서는,

COG Offset

Sling Length

Fabrication Tolerance

Module Geometry

Rigging Arrangement

등 때문에 각 Point의 Load가 달라질 수 있습니다.

따라서 단순히 전체 Weight를 4로 나누는 방식으로 판단해서는 안 됩니다.

Sling Angle

Sling이 수직에 가까우면 상대적으로 유리합니다.

하지만 Sling이 옆으로 크게 벌어질수록 Sling에 발생하는 Tension이 증가할 수 있습니다.

이것이 Sling Angle을 관리해야 하는 이유입니다.

Module Roof에도 힘이 생긴다

Sling이 안쪽으로 직접 모이면 Lifting Point에 수평 방향 Force가 발생할 수 있습니다.

이 힘이 Module Roof Frame을 안쪽으로 압축하거나 변형시키는 원인이 될 수 있습니다.

그래서 등장하는 장비가 있습니다.

Spreader Beam

Spreader Beam은 Module 위쪽에서 Sling Geometry를 조절하고 Lifting Point에 불필요한 수평력을 줄이는 데 활용할 수 있습니다.

대형 Volumetric Module을 들어 올리는 장면에서 자주 볼 수 있는 이유입니다.

Crane Hook

↓

Upper Sling

↓

Spreader Beam

↓

Lower Sling

↓

Module Lifting Point

형태로 구성할 수 있습니다.

Spreader Beam도 무게가 있다

물론입니다.

그리고 그 무게 역시 Crane Load에 포함됩니다.

따라서,

Module

Rigging

Spreader

모두 포함해 Lift Planning을 해야 합니다.

Lifting Frame

Module 형상이나 프로젝트 조건에 따라 단순 Spreader Beam보다 큰 전용 Lifting Frame을 사용할 수도 있습니다.

특히 반복생산 프로젝트에서는 표준화된 Module과 전용 Lifting Frame을 조합하면 Rigging 작업을 단순화할 수 있습니다.

Module은 공중에서 완전히 단단할까?

Module이 Foundation 위에 놓여 있을 때와 Crane에 매달려 있을 때의 Support Condition은 완전히 다릅니다.

건물에서는 아래에서 지지됩니다.

하지만 Lift 중에는 위쪽 몇 개의 Point에 매달립니다.

따라서 Frame의 Stress와 Deformation Distribution이 달라집니다.

Lifting Load Case

Structural Engineer는 필요에 따라 Module의 Lifting Condition을 별도 Load Case로 검토해야 합니다.

특히,

Long Module

Open-Sided Module

Large Window Opening

Heavy Bathroom Pod

Heavy Equipment

가 있는 Module은 중요합니다.

Open-Sided Module은 특히 주의한다

두 Module을 결합해 넓은 거실을 만들기 위해 한쪽 벽이 크게 열린 Module을 생각해보겠습니다.

현장 설치 후에는 Adjacent Module과 연결되어 안정될 수 있습니다.

하지만 Crane에 매달려 있는 동안에는 독립된 구조체입니다.

따라서 Temporary Bracing이 필요할 수 있습니다.

Transport Brace가 Lifting Brace가 될 수 있을까?

가능한 경우도 있겠지만 자동으로 그렇다고 가정해서는 안 됩니다.

Transport와 Lifting에서는 Load Direction과 Support Condition이 다를 수 있기 때문입니다.

따라서 각각의 Load Case를 확인해야 합니다.

Module 변형은 Finish에도 영향을 준다

구조적으로 안전하더라도 Lift 중 변형이 크면,

Plasterboard Joint

Tile

Window

Façade

Cabinet

Door

에 문제가 생길 수 있습니다.

따라서 Strength뿐 아니라 Stiffness도 중요합니다.

Lift Tolerance

Module을 공중에서 정확한 위치에 내려놓아야 합니다.

특히 여러 Module이 연속해서 연결되는 건물에서는 작은 오차가 누적될 수 있습니다.

따라서,

Survey

Guide

Landing Point

Connection

Tolerance

를 함께 관리해야 합니다.

Module Landing

Crane이 Module을 건물 위로 가져옵니다.

하지만 마지막 수십 cm가 매우 중요합니다.

이때 작업자는 Module을 정확한 Grid에 맞춰 내려놓아야 합니다.

Guide Pin

Module Connection System에 따라 Guide Pin이나 Alignment Device를 사용하면 정확한 위치를 잡는 데 도움이 될 수 있습니다.

Module이 내려오면서 자연스럽게 Alignment되도록 설계할 수도 있습니다.

Survey Control

현장에는 기준점이 있습니다.

Grid

Level

Datum

을 이용해 Module 위치를 확인합니다.

설치오차가 누적되지 않도록 각 Module 또는 일정 간격마다 Survey를 수행할 수 있습니다.

Temporary Fixing

Module이 정확한 위치에 놓였다고 바로 Crane Hook을 풀 수 있는 것은 아닙니다.

먼저 Module이 안전하게 고정되어야 합니다.

프로젝트에 따라,

Bolt

Temporary Clamp

Brace

Connection Plate

등을 이용할 수 있습니다.

Hook Release

Temporary Stability가 확보된 뒤 Rigging을 해제해야 합니다.

즉,

Landing

↓

Alignment

↓

Temporary Fixing

↓

Verification

↓

Hook Release

순서가 중요합니다.

Tag Line

Module이 공중에서 회전하거나 흔들리는 것을 제어하기 위해 Tag Line을 사용할 수 있습니다.

작업자는 안전한 위치에서 Module Orientation을 조정합니다.

단, 실제 사용법과 작업방법은 현장 Lift Plan과 안전절차에 따라야 합니다.

Wind

대형 Module은 바람의 영향을 많이 받습니다.

왜냐하면 Module은 무게뿐 아니라 큰 측면 면적을 가지고 있기 때문입니다.

바람이 불면 Module이,

Swing

Rotate

Drift

할 수 있습니다.

Wind Limit

따라서 Crane Operation에는 Wind Condition이 중요합니다.

Crane Manufacturer 제한과 Lift Plan, Module Geometry, 현장조건 등을 바탕으로 작업 허용조건을 정해야 합니다.

구체적인 수치는 장비와 프로젝트별 Engineering 검토가 필요합니다.

풍속만 보면 충분할까?

항상 그렇지는 않습니다.

Module의,

Surface Area

Shape

Orientation

Weight

Rigging

도 영향을 줍니다.

즉, 가벼우면서 측면이 큰 Module은 바람에 민감할 수 있습니다.

LGS Module의 흥미로운 특징

LGS Module은 구조중량을 줄이는 데 유리할 수 있습니다.

이는 Crane Capacity 측면에서 장점이 될 수 있습니다.

하지만 Module이 가벼워지면 상대적으로 Wind Effect가 중요해질 수도 있습니다.

따라서 가벼움은 무조건적인 장점이 아니라 전체 Lifting System 안에서 평가해야 합니다.

Ground Bearing Capacity

Mobile Crane에서는 특히 중요한 요소입니다.

대형 Crane의 Outrigger에는 매우 큰 Reaction이 발생할 수 있습니다.

따라서 Ground가 이를 지지할 수 있어야 합니다.

Outrigger Mat

하중을 넓게 분산하기 위해 Mat이나 Engineered Support를 사용할 수 있습니다.

Crane Capacity가 충분하더라도 Ground가 약하면 안전한 Lift를 수행할 수 없습니다.

Underground Service

더 위험한 문제가 있습니다.

Crane Outrigger 아래에,

Drain

Pipe

Electrical Service

Void

Basement

가 있을 수 있습니다.

따라서 Crane 위치를 정할 때 지하조건까지 확인해야 합니다.

Crane Pad

반복적으로 대형 Module을 설치하는 프로젝트에서는 Crane을 위한 Engineered Crane Pad를 계획할 수 있습니다.

이것 역시 Site Logistics의 일부입니다.

Truck과 Crane은 하나의 시스템이다

Transport Engineering에서 다뤘던 Direct Pick이 여기에서 다시 연결됩니다.

Truck이 Module을 싣고 도착합니다.

Crane이 Trailer에서 바로 Module을 들어 올립니다.

그리고 건물에 설치합니다.

Module을 Ground에 내려놓지 않습니다.

Direct Pick의 가장 큰 장점

Handling 횟수를 줄일 수 있습니다.

Module을,

Truck → Ground → Crane → Building

으로 움직이는 대신,

Truck → Crane → Building

으로 연결합니다.

Damage Risk와 Site Storage를 줄일 수 있습니다.

하지만 Timing이 완벽해야 한다

Truck이 늦으면 Crane이 기다립니다.

Crane 작업이 늦으면 Truck이 기다립니다.

앞 Module 설치가 지연되면 다음 Truck도 기다립니다.

따라서 Crane·Transport·Factory Schedule이 연결되어야 합니다.

Crane Cycle Time

Module 하나를 설치하는 데 걸리는 시간을 생각해보겠습니다.

Truck Positioning

Rigging

Hook Connection

Lift

Slew

Landing

Alignment

Temporary Fixing

Rigging Release

Hook Return

이 하나의 Cycle입니다.

Cycle Time이 왜 중요한가?

예를 들어 평균 45분에 Module 하나를 설치한다고 가정하면,

하루 작업시간 안에 설치 가능한 Module 수를 예상할 수 있습니다.

이 숫자는,

Truck Dispatch

Factory Production

Crew Size

Project Schedule

과 연결됩니다.

Crane이 생산라인의 마지막 Robot이 된다

이 관점은 매우 중요합니다.

Smart Factory에서 Module을 반복 생산합니다.

Truck이 순서대로 운반합니다.

Crane이 순서대로 설치합니다.

따라서 산업화 건축의 관점에서 Crane은 단순한 중장비가 아니라 현장 Assembly Line의 핵심 생산장비라고 볼 수 있습니다.

미래주거연구소 전문가 TIP

Crane을 선정할 때 Module 최대중량만 Crane 업체에 전달하는 것은 부족합니다.

최소한,

Module Weight

Rigging Weight

COG

Maximum Radius

Lift Height

Module Dimension

Lifting Point

Installation Position

을 하나의 Lift Data Package로 관리하는 것이 좋습니다.

특히 설계가 변경되면서 Module Weight나 COG가 달라졌다면 Transport Drawing뿐 아니라 Crane·Rigging 검토에도 최신 데이터가 반영되어야 합니다.

미래주거연구소 CHECK POINT

✓ Module별 Design Weight가 있는가?
✓ Actual Weight를 확인할 계획이 있는가?
✓ Rigging Weight가 포함되어 있는가?
✓ 3D COG를 확인했는가?
✓ COG 변경을 관리하는가?
✓ Lifting Point가 구조적으로 설계되어 있는가?
✓ Lifting Lug의 Load Path가 명확한가?
✓ 각 Sling Load를 검토했는가?
✓ Sling Angle을 확인했는가?
✓ Spreader Beam이 필요한가?
✓ Lifting Frame이 필요한가?
✓ Open-Sided Module을 별도로 검토했는가?
✓ Lifting 상태의 Frame Deformation을 확인했는가?
✓ Finish Damage 가능성을 검토했는가?
✓ Temporary Bracing이 필요한가?
✓ Maximum Crane Radius를 확인했는가?
✓ Crane Load Chart와 비교했는가?
✓ Lift Height를 확인했는가?
✓ Tower Crane과 Mobile Crane을 비교했는가?
✓ Mobile Crane Ground Bearing을 검토했는가?
✓ Outrigger Reaction을 확인했는가?
✓ Underground Service를 확인했는가?
✓ Wind Condition을 관리하는가?
✓ Tag Line 계획이 있는가?
✓ Module Landing Guide가 있는가?
✓ Survey Control Point가 있는가?
✓ Installation Tolerance가 정의되어 있는가?
✓ Temporary Fixing 방법이 있는가?
✓ Hook Release 조건이 명확한가?
✓ Truck Direct Pick이 가능한가?
✓ Truck Arrival과 Crane Slot이 연결되어 있는가?
✓ Module Installation Sequence가 정의되어 있는가?
✓ Crane Cycle Time을 측정할 계획이 있는가?
✓ Factory Takt와 Crane Takt가 연결되어 있는가?

미래주거연구소 인사이트

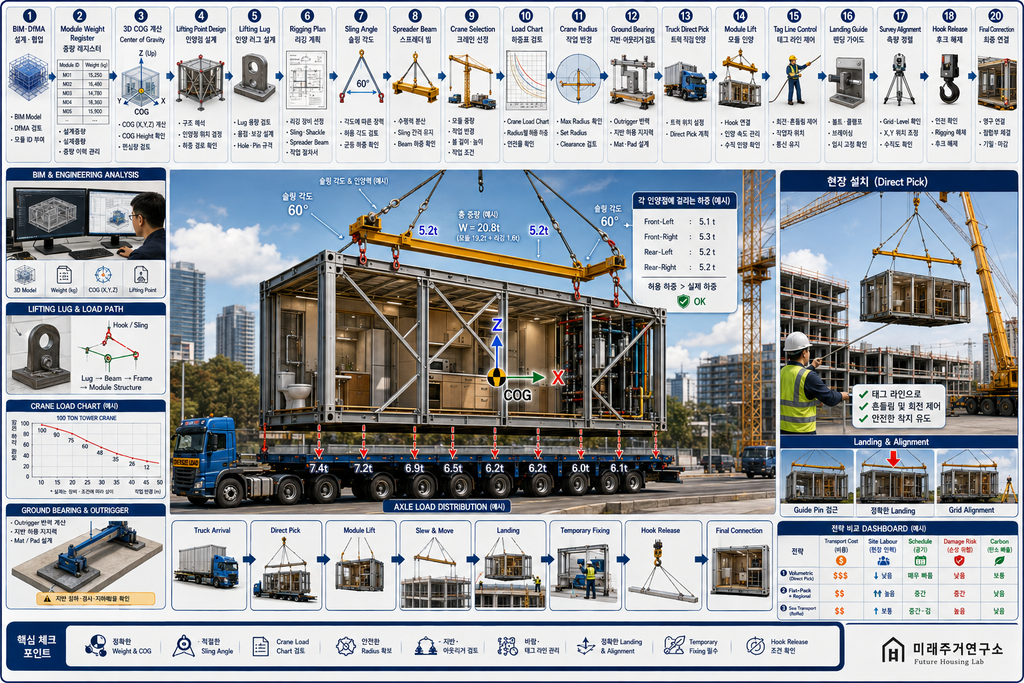

모듈러 건축에서 Crane은 단순히 무거운 물건을 들어 올리는 장비가 아닙니다.

공장에서 만들어진 건축제품을 실제 건물로 전환시키는 Factory와 Site 사이의 마지막 Assembly System입니다.

그래서,

BIM

↓

Weight·COG

↓

Lifting Engineering

↓

Transport

↓

Crane

↓

Installation

↓

Survey

↓

Connection

이 하나의 Digital Thread로 연결될수록 모듈러 프로젝트의 생산성과 품질을 높이기 쉬워집니다.

미래주거연구소 한 문장

모듈러 건축 Crane·Lifting Engineering의 핵심은 ‘몇 톤짜리 크레인이 필요한가’를 결정하는 것이 아니라 Module Weight·COG·Radius·Rigging·Spreader Beam·Wind·Ground·Landing Tolerance를 하나의 설치 시스템으로 설계하는 것입니다.
