집도 자동차처럼 공장에서 생산할 수 있을까?

자동차 공장을 생각해보겠습니다.

철판이 들어옵니다.

차체가 만들어집니다.

부품이 조립됩니다.

배선이 설치됩니다.

도장이 이루어집니다.

검사를 통과합니다.

그리고 완성된 자동차가 공장을 나갑니다.

그렇다면 건축도 비슷하게 만들 수 있을까요?

모듈러 건축은 바로 이 질문에서 중요한 가능성을 보여줍니다.

전통적인 건축에서는 대부분의 작업이 현장에서 이루어집니다.

하지만 모듈러 건축에서는 상당한 공정을 통제된 Factory Environment로 이동시킬 수 있습니다.

모듈러 공장은 단순한 창고가 아니다

큰 건물 안에서 작업자들이 집을 만드는 것만으로 Smart Factory가 되는 것은 아닙니다.

현장 작업을 단순히 실내로 옮긴 수준이라면 Indoor Construction에 가까울 수 있습니다.

Smart Factory의 핵심은 생산과정 자체를 체계적으로 설계하는 것입니다.

Standardisation

Production Flow

Automation

Digital Data

Quality Control

Material Logistics

이 서로 연결되어야 합니다.

Construction Site에서 Production System으로

전통적인 건설현장은 프로젝트마다 환경이 달라집니다.

부지가 다릅니다.

작업공간이 다릅니다.

날씨가 다릅니다.

자재 이동거리도 달라집니다.

반면 공장에서는 생산환경을 반복적으로 설계할 수 있습니다.

작업 Station의 위치를 정하고,

Material Flow를 정하고,

작업순서를 정하고,

검사위치를 정하고,

생산시간을 측정할 수 있습니다.

따라서 사고방식이 달라집니다.

“어떻게 시공할 것인가?”

에서

“어떻게 반복 생산할 것인가?”

로 바뀝니다.

Smart Factory의 출발점은 DfMA다

자동화 설비부터 구입한다고 Smart Factory가 만들어지는 것은 아닙니다.

먼저 제품이 반복 생산에 적합하게 설계되어야 합니다.

여기서 앞서 다룬 DfMA, Design for Manufacture and Assembly가 다시 등장합니다.

Module Size

Connection

Frame

Bathroom Pod

MEP Interface

Façade

Component

를 가능한 범위에서 표준화해야 생산라인을 안정적으로 설계할 수 있습니다.

제품이 매번 다르면 자동화하기 어렵다

오늘 생산하는 Module 폭이 3m입니다.

내일은 3.6m입니다.

다음 Module은 Frame Detail이 완전히 다릅니다.

그다음 Module은 MEP 위치가 모두 바뀝니다.

이런 방식에서는 자동화 설비와 Jig를 효율적으로 사용하기 어렵습니다.

따라서 Smart Factory에서는 Mass Production보다 Mass Customisation이라는 개념이 중요합니다.

Mass Customisation

모든 집을 똑같이 만드는 것이 아닙니다.

표준화된 Component와 Module Family를 조합해 다양한 주택을 만드는 방식입니다.

예를 들어,

Module A

Living

Module B

Bedroom

Module C

Kitchen

Module D

Bathroom

같은 기본 Family를 만들고 조합합니다.

외관과 Layout은 달라질 수 있지만 생산시스템의 핵심 규칙은 유지합니다.

Kit of Parts

더 세분화하면 건물을 여러 표준 Component로 나눌 수 있습니다.

LGS Wall Panel

Floor Cassette

Roof Cassette

Bathroom Pod

MEP Rack

Façade Panel

Window Module

Electrical Panel

등입니다.

이것이 하나의 Kit of Parts가 됩니다.

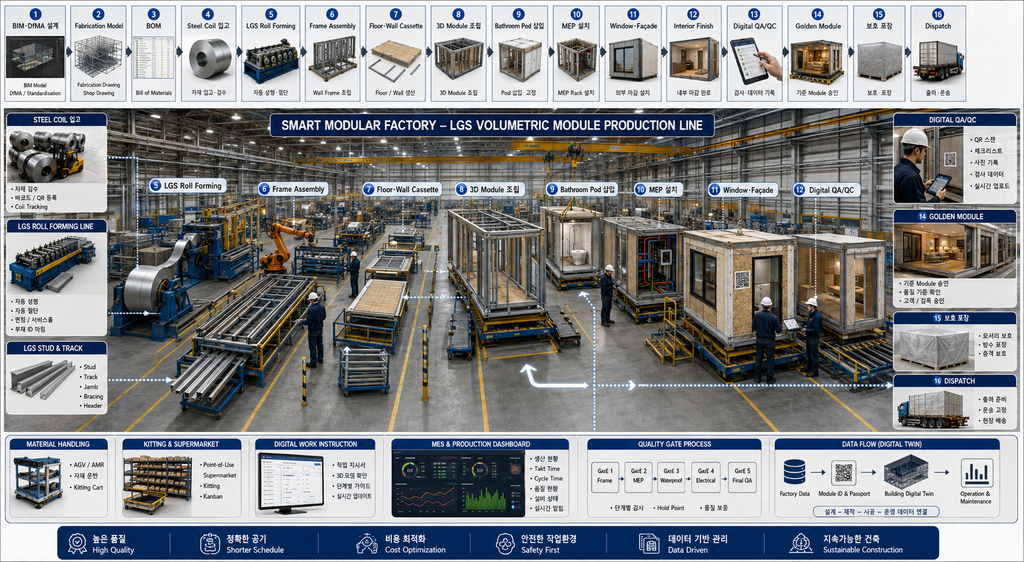

공장 Layout은 어떻게 구성될까?

모듈러 공장은 일반적으로 자재가 들어오는 곳과 완성 Module이 나가는 곳 사이에 여러 생산공정을 배치합니다.

개념적으로 보면,

Material Receiving

↓

Storage

↓

Frame Production

↓

Floor Assembly

↓

Wall Assembly

↓

Module Assembly

↓

MEP

↓

Bathroom / Kitchen

↓

Façade

↓

Interior Finish

↓

QA/QC

↓

Dispatch

와 같은 흐름을 만들 수 있습니다.

실제 Layout은 제품과 공장규모에 따라 달라집니다.

Material Receiving

첫 단계는 자재 입고입니다.

Steel Coil

Board

Insulation

Pipe

Cable

Window

Door

Bathroom Component

등 다양한 자재가 들어옵니다.

여기서 중요한 것은 단순히 자재를 쌓아두는 것이 아닙니다.

어떤 자재가,

언제,

어떤 Module에,

얼마나 필요한지

생산계획과 연결되어야 합니다.

BOM이 공장을 움직인다

앞에서 다룬 BOM, Bill of Materials가 실제 생산에서 중요한 역할을 합니다.

예를 들어 Module M01을 생산하려면,

LGS Stud 42개

Track 16개

Board 28장

Insulation 35㎡

Pipe A 12m

Cable B 18m

Window W03 2개

등 필요한 자재정보를 정의할 수 있습니다.

BIM에서 BOM으로

이상적인 Digital Workflow를 단순화하면,

BIM / DfMA

↓

Fabrication Model

↓

BOM

↓

Procurement

↓

Material Delivery

↓

Factory Production

으로 이어집니다.

설계 변경이 발생하면 필요한 자재정보도 함께 관리할 수 있습니다.

LGS Roll Forming Line

LGS 모듈러 주택에서 특히 중요한 생산설비입니다.

Steel Coil이 Roll Forming Machine으로 들어갑니다.

기계 내부에서 Steel Strip이 여러 Roller를 지나면서 원하는 C 또는 U 형태의 Section으로 성형됩니다.

그리고 설계정보에 따라 필요한 길이로 절단됩니다.

단순히 철골을 자르는 기계가 아니다

고도화된 Roll Forming System에서는 설비 구성에 따라,

Cutting

Punching

Service Hole

Screw Location

Identification

등의 제작정보를 자동화할 수 있습니다.

즉, BIM이나 Fabrication Data가 실제 Steel Member 생산으로 연결될 수 있습니다.

Digital Model이 실제 Frame으로 변한다

이 과정은 Smart Factory의 핵심을 잘 보여줍니다.

Digital Model

↓

Machine Data

↓

Roll Forming

↓

Physical Member

설계화면에 있던 Stud 하나가 실제 부재로 생산됩니다.

Part ID

각 부재에 ID를 부여하면 조립이 쉬워집니다.

예를 들어,

W12-S01

W12-S02

W12-S03

처럼 Wall Panel 12에 들어갈 Stud를 식별할 수 있습니다.

작업자는 어떤 부재가 어느 위치에 들어가는지 쉽게 확인할 수 있습니다.

Frame Assembly Station

생산된 LGS Member는 Frame Assembly Station으로 이동합니다.

여기서,

Top Track

Bottom Track

Stud

Header

Bracing

등을 조립해 Wall Frame을 만듭니다.

Jig와 Fixture

공장에서 매우 중요한 요소입니다.

Jig와 Fixture는 Component를 정확한 위치에 고정해 반복 작업의 정확도를 높이는 데 사용됩니다.

예를 들어 Wall Frame을 조립할 때 Frame이 움직이지 않도록 고정합니다.

그러면 작업자가 매번 줄자를 사용해 처음부터 위치를 잡는 작업을 줄일 수 있습니다.

Jig가 품질을 만든다

현장에서는 숙련공의 경험에 많이 의존할 수 있습니다.

공장에서는 좋은 Jig가 작업자의 편차를 줄여주는 역할을 합니다.

따라서 Smart Factory의 핵심은 Robot만이 아닙니다.

잘 설계된,

Work Table

Jig

Fixture

Material Rack

Tool Position

도 생산성을 크게 좌우합니다.

Floor Cassette

Wall Frame과 별도로 Floor Structure를 제작할 수 있습니다.

Floor Joist

Structural Board

Insulation

Service

등을 조립합니다.

이것을 Floor Cassette 방식으로 생산할 수 있습니다.

Ceiling 또는 Roof Cassette

프로젝트에 따라 Ceiling이나 Roof도 별도의 Panel 또는 Cassette로 제작할 수 있습니다.

즉, 3차원 Module을 처음부터 공간 안에서 만드는 것만이 아니라,

2D Panel → 3D Module

순서로 조립할 수 있습니다.

2D에서 3D로

예를 들어,

Floor Cassette

Wall Panel × 4

Ceiling Cassette

를 조립합니다.

그러면 하나의 Volumetric Module Skeleton이 만들어집니다.

Squareness가 중요하다

3차원 Module을 조립할 때 중요한 것이 치수와 직각입니다.

공장에서 작은 오차가 누적되면 현장에서 Module-to-Module Connection이 맞지 않을 수 있습니다.

따라서,

Length

Width

Height

Diagonal

Level

을 확인합니다.

Tolerance는 공장에서 시작된다

모듈러 건축에서는 현장 설치오차만 관리해서는 안 됩니다.

공장에서 Module이 정확하지 않으면 현장에서 수정하기 어렵습니다.

따라서 Factory QA는 단순한 품질검사가 아니라 현장 조립 가능성을 보증하는 과정입니다.

MEP는 언제 설치할까?

Frame이 완성되면,

Pipe

Cable

Conduit

Duct

Cable Tray

등의 MEP 작업을 진행할 수 있습니다.

전통적인 현장에서는 여러 Trade가 좁은 공간에서 순차적으로 작업합니다.

공장에서는 작업높이와 위치를 조절해 더 편한 자세에서 작업하도록 생산방식을 설계할 수 있습니다.

Vertical 작업을 Horizontal 작업으로

예를 들어 현장에서 천장을 보며 설치해야 하는 작업을 공장에서는 Panel이 수평으로 놓여 있을 때 작업할 수 있습니다.

이것은 생산성뿐 아니라 작업자의 Ergonomics에도 영향을 줄 수 있습니다.

Bathroom Pod 삽입

Bathroom Pod를 별도 생산라인에서 완성했다면 Module 내부에 삽입할 수 있습니다.

Bathroom Pod에는 이미,

Waterproofing

Tiles

Sanitary Fixtures

Pipe

Electrical

등이 상당 부분 완료되어 있을 수 있습니다.

즉, Main Module Line과 Bathroom Pod Line이 합류합니다.

Sub-Assembly 전략

자동차 공장에서 Engine이나 Dashboard를 별도로 조립한 뒤 Main Line에 넣는 것처럼 모듈러 공장도 Sub-Assembly를 사용할 수 있습니다.

Bathroom Pod

Kitchen Pod

MEP Rack

Electrical Panel

등을 별도로 생산한 뒤 Main Module에 설치합니다.

Main Line을 단순하게 만든다

모든 것을 Main Line에서 처음부터 제작하면 작업이 복잡해집니다.

따라서 복잡한 Component를 Sub-Assembly로 분리하면 Main Line의 Cycle을 안정화하는 데 도움이 됩니다.

Window와 Façade

Module Frame이 완성되면 Window와 Exterior Wall System을 설치할 수 있습니다.

공장 내부에서는 날씨 영향을 줄이면서,

Flashing

Sealant

Membrane

Window Alignment

등을 관리하기 유리할 수 있습니다.

Weatherproofing 품질

건축하자의 상당 부분은 물과 관련될 수 있습니다.

따라서 Window와 Façade Interface는 공장 QA의 중요한 대상입니다.

필요한 경우 Mock-up이나 Water Test 등을 통해 Detail을 검증할 수 있습니다.

Interior Finish

Module 내부에서는,

Plasterboard

Floor Finish

Painting

Cabinet

Door

Lighting

등을 설치할 수 있습니다.

프로젝트에 따라 상당히 높은 완성도까지 공장에서 작업할 수 있습니다.

왜 현장보다 공장에서 많이 완성하려 할까?

현장에서 해야 할 작업을 줄일수록 모듈러 방식의 장점이 커질 수 있기 때문입니다.

현장에서는,

Weather

Access

Working at Height

Trade Coordination

Material Movement

등의 변수가 많습니다.

공장에서 미리 완성하면 이런 변수를 줄일 수 있습니다.

하지만 100% 공장 완성이 항상 좋은 것은 아니다

운송을 고려해야 합니다.

완성도가 높아질수록,

Weight

Damage Risk

Protection

Transport

Crane Lift

등의 문제가 커질 수 있습니다.

따라서 Factory Completion Rate와 Transport Risk 사이의 최적점을 찾아야 합니다.

Production Line

모듈러 공장의 생산방식은 크게 여러 형태가 있을 수 있습니다.

Stationary Production

Moving Line

Hybrid Line

등입니다.

제품 크기와 생산량, 공장 Layout에 따라 적합한 방식이 달라집니다.

Stationary Production

Module은 한 위치에 있고 작업자가 이동합니다.

다품종·소량생산에서는 유연성이 있을 수 있습니다.

하지만 작업자와 Material 이동거리가 늘어날 수 있습니다.

Moving Production Line

Module이 Station을 따라 이동합니다.

각 Station은 정해진 작업을 반복합니다.

생산량이 충분하고 제품이 표준화되어 있다면 효율적인 구조를 만들 수 있습니다.

Hybrid Production

일부 공정은 고정 Station에서 하고 일부는 이동 Line으로 구성할 수 있습니다.

실제 모듈러 공장에서는 제품의 크기와 복잡성 때문에 이런 혼합방식이 현실적일 수 있습니다.

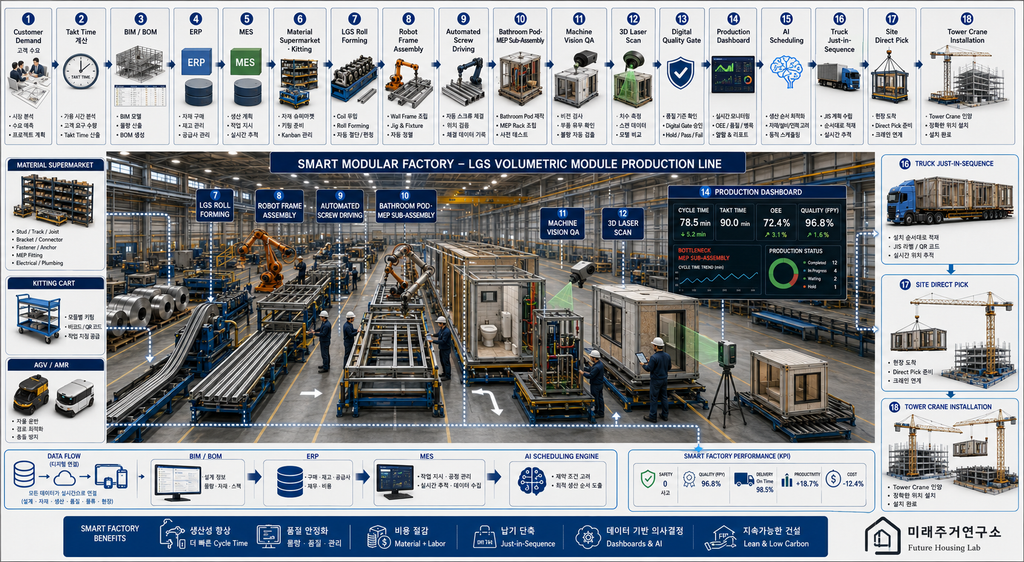

Takt Time이란?

Smart Factory를 이해하려면 매우 중요한 개념입니다.

Takt Time은 쉽게 말하면 고객 수요를 맞추기 위해 어느 간격으로 제품을 생산해야 하는가를 나타내는 개념입니다.

예를 들어 하루 가용 생산시간이 480분이고 하루에 Module 8개가 필요하다면 단순 계산으로,

480 ÷ 8 = 60분

즉, 약 60분마다 하나의 Module이 다음 생산단계로 진행할 수 있어야 전체 목표와 맞습니다.

Cycle Time은 다르다

Cycle Time은 특정 공정에서 실제 작업 하나를 완료하는 데 걸리는 시간입니다.

예를 들어,

Station A = 45분

Station B = 58분

Station C = 95분

이라면 문제가 생깁니다.

목표 Takt가 60분인데 Station C가 95분 걸리기 때문입니다.

Bottleneck

이렇게 전체 생산속도를 제한하는 공정을 Bottleneck이라고 합니다.

공장이 아무리 커도 Bottleneck Station이 느리면 전체 생산량이 제한됩니다.

따라서 Smart Factory에서는 단순히 작업자를 많이 투입하는 것이 아니라 Flow를 분석합니다.

Line Balancing

각 Station의 작업량을 조정합니다.

Station C가 너무 오래 걸린다면,

작업을 두 Station으로 분리하거나,

Sub-Assembly로 이동하거나,

작업자를 추가하거나,

Jig를 개선하거나,

Automation을 적용할 수 있습니다.

이것이 Line Balancing입니다.

Robot을 어디에 넣어야 할까?

많은 사람이 Smart Factory라고 하면 Robot Arm부터 떠올립니다.

하지만 Robot이 모든 공정에 적합한 것은 아닙니다.

Robot은 일반적으로,

반복적이고,

위치가 일정하고,

작업규칙이 명확하고,

생산량이 충분한

공정에서 효과를 내기 쉽습니다.

자동화하기 좋은 공정

예를 들어,

Material Cutting

Roll Forming

Drilling

Screw Driving

Panel Handling

Marking

일부 Welding

등은 자동화 가능성을 검토하기 좋습니다.

자동화하기 어려운 공정

복잡한 현장조건 판단,

매번 다른 Cable Routing,

미세한 Finish Repair,

예외가 많은 Custom Work

등은 사람의 유연성이 더 유리할 수 있습니다.

Automation Level을 정해야 한다

따라서 목표는 사람을 모두 없애는 공장이 아닙니다.

좋은 Smart Factory는,

Machine이 잘하는 일

과

사람이 잘하는 일

을 구분합니다.

Human + Machine

Machine은,

정확한 반복

무거운 Material Handling

위험한 작업

Data Recording

에 강합니다.

사람은,

예외 판단

복잡한 조립

품질 판단

문제 해결

에 강합니다.

둘을 적절히 결합하는 것이 현실적인 Smart Factory입니다.

AGV란?

Automated Guided Vehicle입니다.

공장 내부에서 Material이나 Component를 자동으로 운반하는 장비입니다.

예를 들어,

LGS Frame

Board

Bathroom Component

등을 생산 Station으로 이동시킬 수 있습니다.

AMR

Autonomous Mobile Robot도 Material Logistics에 활용될 수 있습니다.

고정된 경로 중심의 시스템보다 주변 환경을 인식하며 이동하는 방식이 사용될 수 있습니다.

공장 Layout과 안전 요구조건에 따라 적절한 시스템을 선택합니다.

Material Handling이 왜 중요한가?

작업자가 실제 조립하는 시간보다 자재를 찾고 옮기는 시간이 많다면 생산성이 떨어집니다.

따라서 Smart Factory에서는,

필요한 자재를

필요한 시간에

필요한 Station에

공급하는 것이 중요합니다.

Point-of-Use Storage

작업자가 Warehouse까지 자재를 가지러 가지 않도록 필요한 Component를 Station 가까이에 공급합니다.

하지만 너무 많은 재고를 쌓아두면 작업공간을 차지합니다.

따라서 적정량을 유지해야 합니다.

Kitting

특정 Module에 필요한 부품을 하나의 Kit로 준비하는 방법도 있습니다.

예를 들어 Module M01-127에 필요한,

Electrical Component

Plumbing Fitting

Fastener

Sensor

를 미리 준비합니다.

작업자는 필요한 부품을 찾느라 시간을 쓰지 않습니다.

Module ID가 생산라인을 따라간다

Digital Twin 글에서 다뤘던 Module ID가 Smart Factory에서도 중요합니다.

Module M01-127이 Station을 이동할 때,

Frame Complete

MEP Complete

Bathroom Installed

Electrical Test Passed

Final QA Passed

등의 상태를 기록할 수 있습니다.

QR Code 또는 RFID

Module과 Component에 QR Code 또는 RFID 등의 식별수단을 사용할 수 있습니다.

작업자가 Scan하면,

Drawing

BOM

Work Instruction

Inspection

을 확인할 수 있습니다.

작업이 완료되면 상태를 업데이트할 수 있습니다.

Paper Drawing에서 Digital Work Instruction으로

공장에서는 작업자에게 필요한 정보만 보여주는 것이 중요합니다.

수백 장짜리 BIM Drawing을 모두 볼 필요는 없습니다.

현재 Station에서 필요한,

Component

Dimension

Fastener

Sequence

Tolerance

Inspection Point

를 Digital Work Instruction으로 제공할 수 있습니다.

Machine Vision

Camera와 Vision System을 이용해 일부 품질검사를 자동화할 수도 있습니다.

예를 들어,

Component Presence

Hole Position

Label

Surface Condition

등을 확인하는 Use Case를 검토할 수 있습니다.

Digital QA/QC

검사결과를 종이에만 기록하는 대신 Module ID에 연결합니다.

예를 들어,

M01-127

Frame Dimension ✓

MEP Pressure Test ✓

Electrical Test ✓

Bathroom Waterproofing ✓

Window Inspection ✓

Final QA ✓

가 됩니다.

Golden Module

본격적인 반복생산 전에 기준이 되는 첫 번째 Module을 완성합니다.

이를 Golden Module 또는 First-Off Unit 개념으로 활용할 수 있습니다.

설계팀,

생산팀,

품질팀,

고객

등이 함께 검토합니다.

Golden Module이 중요한 이유

도면에서는 발견하지 못한 문제가 실제 조립에서 나타날 수 있습니다.

Pipe와 Frame 간섭

Access 부족

Screw 위치

Finish Detail

Maintenance Access

등입니다.

첫 Module에서 문제를 해결한 뒤 반복생산에 들어가면 동일한 오류가 수십 번 반복되는 것을 줄일 수 있습니다.

첫 번째 Module은 가장 느릴 수 있다

새로운 Product를 처음 만들 때는,

작업순서 확인

Jig 수정

Tool 변경

작업자 학습

등이 필요합니다.

하지만 반복하면서 생산시간이 줄어들 수 있습니다.

Learning Curve

같은 작업을 반복하면 작업자는 더 효율적인 방법을 익히게 됩니다.

공장도 개선됩니다.

Jig가 좋아집니다.

Work Instruction이 개선됩니다.

Material 위치가 바뀝니다.

이런 개선이 누적됩니다.

Continuous Improvement

Smart Factory는 완성되는 것이 아닙니다.

매일,

Cycle Time

Defect

Rework

Downtime

Material Waste

를 분석하면서 개선합니다.

이것이 제조업의 중요한 사고방식입니다.

공장의 핵심 KPI

예를 들어,

Units per Day

Cycle Time

First Pass Yield

Defect Rate

Rework Hours

Material Waste

On-Time Delivery

등을 관리할 수 있습니다.

First Pass Yield

처음 검사에서 수정 없이 통과한 비율을 의미합니다.

Module 100개 중 92개가 첫 검사에서 통과했다면 First Pass Yield는 92%입니다.

단순 생산량보다 품질을 함께 보는 중요한 지표입니다.

Rework는 매우 비싸다

공장에서 문제를 발견하면 수정할 수 있습니다.

하지만 Module이 현장에 설치된 뒤 발견하면 훨씬 어려워집니다.

특히 Wall이나 Ceiling이 닫힌 후 MEP 문제를 발견하면 큰 Rework가 필요할 수 있습니다.

따라서 공장에서는 Quality at Source가 중요합니다.

다음 Station으로 불량을 보내지 않는다

작업자는 자신의 공정에서 품질을 확인합니다.

문제가 있으면 다음 Station으로 보내기 전에 해결합니다.

그래야 작은 문제가 뒤 공정에서 큰 문제로 커지는 것을 막을 수 있습니다.

Andon 개념

제조업에서는 문제가 발생했을 때 작업자가 즉시 신호를 보내 도움을 요청하거나 생산상태를 표시하는 방식이 사용됩니다.

모듈러 Smart Factory에서도 Digital Andon Board 등을 통해,

Production Status

Quality Issue

Material Shortage

Equipment Downtime

를 표시할 수 있습니다.

실시간 Production Dashboard

공장 관리자는 한 화면에서,

오늘 목표 Module 수

현재 완료 Module

Station별 Cycle Time

Bottleneck

Quality Issue

Material Shortage

를 볼 수 있습니다.

이것이 Factory Digitalisation의 중요한 부분입니다.

Digital Twin과 Smart Factory가 연결된다

제23편의 Digital Twin과 이번 Smart Factory는 별개의 기술이 아닙니다.

공장에서 생성된,

Module ID

BOM

QA/QC


Test Result

Serial Number

가 그대로 Building Digital Twin으로 넘어갈 수 있습니다.

즉,

Factory Data

↓

Module Digital Passport

↓

Building Digital Twin

으로 이어집니다.

공장은 건물 데이터의 출생지다

건물의 Digital Twin을 준공 후 만들기 시작하면 이미 늦을 수 있습니다.

Module이 공장에서 만들어지는 순간부터 데이터를 생성하면,

누가 만들었는지,

어떤 자재가 들어갔는지,

어떤 검사를 통과했는지,

어떤 Component가 설치됐는지

추적할 수 있습니다.

이것이 Born Digital Modular Construction입니다.

미래주거연구소 전문가 TIP

Smart Factory를 계획할 때 가장 먼저 “Robot을 몇 대 살 것인가?”를 결정하면 안 됩니다.

먼저 확인해야 할 것은,

Product Standardisation

↓

Process Mapping

↓

Takt Time

↓

Bottleneck

↓

Jig·Fixture

↓

Material Flow

↓

Quality Gate

↓

Digital Data

입니다.

그다음에 Automation을 검토해야 합니다.

예를 들어 작업자가 하루 3시간 동안 Screw를 반복 체결하고 있다면 Automated Screw Driving을 검토할 가치가 있습니다.

하지만 하루에 10분밖에 하지 않는 복잡한 Custom 작업을 Robot으로 자동화하면 투자효율이 낮을 수 있습니다.

즉,

Automation은 목적이 아니라 생산시스템을 개선하는 수단입니다.

미래주거연구소 CHECK POINT

✓ Product Family가 정의되어 있는가?

✓ Module Grid가 표준화되어 있는가?

✓ DfMA가 생산라인 설계에 반영되어 있는가?

✓ Kit of Parts가 정의되어 있는가?

✓ BOM이 Digital Model과 연결되어 있는가?

✓ Material Receiving부터 Dispatch까지 Flow가 설계되어 있는가?

✓ LGS Roll Forming Data를 Fabrication Model에서 생성할 수 있는가?

✓ 각 LGS Member에 Part ID가 있는가?

✓ Frame Assembly Jig가 있는가?

✓ Wall Panel 치수를 반복적으로 유지할 수 있는가?

✓ Floor Cassette 생산방식이 정의되어 있는가?

✓ 2D Panel에서 3D Module로 조립하는 순서가 명확한가?

✓ Module Squareness를 측정하는가?

✓ Factory Tolerance 기준이 정의되어 있는가?

✓ Bathroom Pod를 Sub-Assembly로 생산하는가?

✓ MEP Rack 또는 MEP Sub-Assembly를 활용할 수 있는가?

✓ Main Line의 작업을 가능한 단순화했는가?

✓ Window·Façade QA Point가 정의되어 있는가?

✓ Factory Completion Rate를 Transport 조건과 함께 검토했는가?

✓ Stationary·Moving·Hybrid Production 중 적절한 방식을 선택했는가?

✓ Takt Time을 계산했는가?

✓ Station별 Cycle Time을 측정하는가?

✓ Bottleneck Station을 알고 있는가?

✓ Line Balancing을 수행하는가?

✓ Robot 적용 전에 공정을 단순화했는가?

✓ 반복작업과 Custom 작업을 구분했는가?

✓ Material Handling 시간을 측정하는가?

✓ Point-of-Use Storage를 활용하는가?

✓ Kitting 전략이 있는가?

✓ AGV·AMR의 필요성을 검토했는가?

✓ Module ID가 생산 전 과정에서 유지되는가?

✓ QR Code 또는 RFID를 활용할 수 있는가?

✓ 작업자에게 Digital Work Instruction을 제공하는가?

✓ Digital QA/QC가 Module ID와 연결되는가?

✓ Golden Module을 승인한 후 반복생산하는가?

✓ First Pass Yield를 측정하는가?

✓ Rework Hours를 추적하는가?

✓ Material Waste를 측정하는가?

✓ Quality at Source 원칙을 적용하는가?

✓ Production Dashboard가 있는가?

✓ Factory Data가 Building Digital Twin으로 넘어가는가?

✓ 생산데이터가 다음 Product Generation 개선에 사용되는가?

미래주거연구소 인사이트

모듈러 건축의 가장 큰 변화는 건물을 공장 안에서 만든다는 것 자체가 아닙니다.

더 중요한 변화는 건축을 반복 가능한 Production System으로 바라보게 된다는 것입니다.

첫 번째 Module을 만듭니다.

Cycle Time을 측정합니다.

문제를 발견합니다.

Jig를 개선합니다.

작업순서를 바꿉니다.

두 번째 Module을 만듭니다.

다시 데이터를 측정합니다.

50번째 Module에서는 초기보다 훨씬 안정적인 생산공정이 만들어질 수 있습니다.

그리고 운영 중 발생한 Digital Twin 데이터까지 다시 공장으로 돌아오면,

Design

↓

BOM

↓

Factory

↓

Module

↓

Building

↓

Operation

↓

Data

↓

Design Improvement

이라는 완전한 순환구조가 만들어집니다.

이 순간 모듈러 건축은 단순한 Off-Site Construction을 넘어 Industrialised Construction Platform으로 발전합니다.

미래주거연구소 한 문장

모듈러 건축 Smart Factory의 핵심은 로봇이 집을 만드는 것이 아니라, BIM·DfMA에서 시작된 설계정보를 BOM·자재·작업·품질·Module ID와 연결하여 같은 품질의 건물을 더 안전하고 정확하게 반복 생산할 수 있는 시스템을 만드는 것입니다.

공장이 크다고 생산량도 많을까?

반드시 그렇지는 않습니다.

공장 면적이 크고 작업자가 많고 최신 Robot을 보유했다고 해서 Module 생산량이 자동으로 증가하는 것은 아닙니다.

생산라인에서는 오히려 전체 Flow가 중요합니다.

예를 들어 10개의 Station이 있다고 가정해보겠습니다.

Station 1 — 40분
Station 2 — 45분
Station 3 — 42분
Station 4 — 95분
Station 5 — 50분

이라면 전체 생산라인은 사실상 Station 4의 속도에 영향을 받습니다.

이것이 Bottleneck입니다.

Takt Time부터 다시 이해해보자

Takt Time은 고객이 요구하는 생산량을 맞추기 위해 제품이 어느 간격으로 생산되어야 하는지를 보여주는 기준입니다.

공식은 간단합니다.

Takt Time = 실제 가용 생산시간 ÷ 고객 요구수량

예를 들어 하루 실제 생산 가능시간이 450분이고 하루 Module 5개가 필요하다면,

450 ÷ 5 = 90분

입니다.

즉, 평균적으로 90분마다 Module 하나가 생산 흐름을 따라 나와야 한다는 의미입니다.

Cycle Time

Cycle Time은 특정 Station에서 실제 작업을 완료하는 데 필요한 시간입니다.

예를 들어 목표 Takt Time이 90분인데,

Frame Station = 65분

MEP Station = 85분

Bathroom Station = 70분

Interior Station = 125분

이라면 Interior Station이 생산목표를 따라가지 못합니다.

Takt Time과 Cycle Time을 비교한다

이 비교가 생산라인 개선의 출발점입니다.

Cycle Time < Takt Time

이면 해당 Station은 목표속도를 따라갈 가능성이 높습니다.

반대로,

Cycle Time > Takt Time

이면 Bottleneck 후보가 됩니다.

하지만 실제 운영에서는 설비고장, 작업변동, 품질문제, 자재부족 등을 함께 고려해야 합니다.

Bottleneck은 왜 위험할까?

Bottleneck 앞에는 Module이 쌓입니다.

뒤쪽 Station은 기다립니다.

공장 안에 Work in Progress가 증가합니다.

Material 이동도 복잡해집니다.

결국 생산 Lead Time이 길어질 수 있습니다.

따라서 목표는 각 Station을 무조건 빠르게 만드는 것이 아니라 전체 Line의 균형을 맞추는 것입니다.

Line Balancing

예를 들어 Interior Station이 125분 걸립니다.

이를 개선하기 위해,

Cabinet Installation을 별도 Sub-Assembly로 이동하거나,

작업자 수를 조정하거나,

Material Kitting을 개선하거나,

작업을 두 Station으로 분리할 수 있습니다.

그 결과,

Interior A = 65분

Interior B = 60분

으로 나눌 수 있다면 전체 Flow가 개선될 수 있습니다.

Value Stream Mapping

공장을 개선하려면 작업시간만 보는 것으로 부족합니다.

Module 하나가 주문부터 출고까지 이동하는 전체 과정을 그려볼 수 있습니다.

이를 Value Stream Mapping, VSM 관점에서 분석할 수 있습니다.

예를 들어,

Order

↓

Engineering

↓

Material

↓

Frame

↓

MEP

↓

Interior

↓

QA

↓

Dispatch

전체 흐름을 시각화합니다.

Value-Added와 Non-Value-Added

모든 시간이 고객가치를 만드는 것은 아닙니다.

작업자가 Pipe를 정확히 설치하는 시간은 필요한 작업입니다.

하지만,

자재를 찾는 시간

Crane을 기다리는 시간

도면을 찾는 시간

잘못 만든 것을 다시 고치는 시간

은 줄여야 할 가능성이 높은 시간입니다.

Lean Manufacturing

여기에서 Lean Manufacturing 개념이 중요해집니다.

핵심은 단순히 작업자를 더 빠르게 움직이게 만드는 것이 아닙니다.

불필요한 낭비를 제거하면서 고객에게 필요한 가치를 안정적으로 만드는 것입니다.

공장에서 발생하는 대표적인 낭비

모듈러 공장에서도 다음과 같은 문제가 발생할 수 있습니다.

불필요한 Material 이동

과도한 재고

작업자 대기

Module 대기

불필요한 작업동작

과잉생산

Defect

Rework

등입니다.

Transportation Waste

예를 들어 작업자가 Pipe Fitting 하나를 가져오기 위해 공장 반대편 Warehouse까지 계속 걸어간다면 생산시간이 낭비됩니다.

그래서 Point-of-Use Storage와 Kitting이 중요합니다.

Motion Waste

Tool이 작업자 뒤쪽에 있습니다.

Screw는 왼쪽에 있습니다.

Drawing은 10m 떨어진 Monitor에 있습니다.

작업자는 반복적으로 걷고 몸을 돌립니다.

작은 동작처럼 보여도 하루 수백 번 반복되면 큰 시간이 됩니다.

Waiting

공장에서 매우 흔한 낭비입니다.

작업자가,

Material을 기다립니다.

Crane을 기다립니다.

Inspection을 기다립니다.

Engineering 답변을 기다립니다.

앞 Station의 Module을 기다립니다.

Smart Factory는 이 Waiting Time을 데이터로 측정해야 합니다.

Overproduction

필요한 시점보다 너무 일찍 많은 Component를 만들어두면 재고가 증가합니다.

공간을 차지하고,

Damage Risk가 증가하고,

설계변경이 발생하면 사용할 수 없는 자재가 생길 수도 있습니다.

따라서 생산량과 실제 수요를 연결해야 합니다.

Inventory

재고가 많으면 안전해 보일 수 있습니다.

하지만 너무 많은 재고는,

현금

공간

관리

손상

설계변경

위험을 증가시킬 수 있습니다.

반대로 재고가 너무 적으면 작은 공급지연에도 생산라인이 멈출 수 있습니다.

따라서 균형이 중요합니다.

Just-in-Time

필요한 자재를 필요한 시점에 필요한 양만큼 공급하는 개념입니다.

하지만 현실에서는 공급망 변동이 있기 때문에 무조건 재고를 없애는 것이 목적은 아닙니다.

특히 건축자재는 Lead Time이 길 수 있습니다.

따라서 Critical Material에는 적절한 Buffer 전략이 필요합니다.

Kanban

생산이나 자재보충 신호를 시각적으로 관리하는 방식입니다.

예를 들어 Fastener Bin이 일정 수준 이하로 내려가면 보충 신호가 발생합니다.

Digital Kanban을 사용하면 시스템이 자동으로 Replenishment 요청을 만들 수도 있습니다.

Supermarket

Lean Production에서 자주 사용하는 개념입니다.

자주 사용하는 Component를 생산라인 가까운 곳에 일정량 유지하고 사용된 만큼 보충합니다.

예를 들어,

Fastener

Bracket

Electrical Fitting

Plumbing Fitting

등을 관리할 수 있습니다.

Kitting은 Module 단위로 생각한다

Module M01-127에 필요한 Component를 미리 하나의 Kit로 준비합니다.

작업자가 Station에 도착했을 때 필요한 부품이 모두 준비되어 있다면 작업 중 Material Search가 크게 줄어듭니다.

하지만 Kitting 오류도 위험하다

잘못된 Component가 Kit에 들어가면 작업자는 잘못된 부품을 설치할 수 있습니다.

따라서,

BOM

Module ID

Barcode / QR

Kitting

을 연결하는 것이 중요합니다.

Pick-to-Light

더 발전하면 작업자에게 어떤 Bin에서 어떤 Component를 가져와야 하는지 Light로 표시하는 시스템을 사용할 수도 있습니다.

이는 반복적인 Assembly 환경에서 Picking Error를 줄이는 데 도움이 될 수 있습니다.

Material Flow와 Module Flow를 분리한다

대형 Module이 움직이는 경로와 작은 Material이 움직이는 경로가 계속 충돌하면 생산성이 떨어지고 안전위험도 증가할 수 있습니다.

따라서 Factory Layout을 설계할 때,

Module Route

Material Route

Worker Route

Forklift / AGV Route

를 함께 검토해야 합니다.

AGV와 AMR

PART 1에서 간단히 다뤘던 AGV와 AMR을 조금 더 깊게 보겠습니다.

AGV는 일반적으로 정의된 경로나 Guidance System을 따라 Material을 운반합니다.

AMR은 Sensor와 Mapping을 이용해 주변환경을 인식하면서 이동할 수 있습니다.

무엇을 운반할까?

모듈러 공장에서는,

LGS Member

Wall Panel

Board

MEP Component

Bathroom Component

Kitting Cart

등을 운반하는 데 활용 가능성을 검토할 수 있습니다.

하지만 대형 Volumetric Module 자체를 이동하는 시스템은 훨씬 큰 하중과 안전검토가 필요합니다.

자동화는 Material Handling부터 검토할 가치가 있다

사람이 무거운 Board를 하루 종일 반복해서 들어 올린다면,

생산성뿐 아니라 Ergonomics와 안전에도 영향을 줍니다.

Vacuum Lifter

Manipulator

Conveyor

AGV

등의 장비를 활용하면 작업자의 부담을 줄일 수 있습니다.

Robot Arm

Robot Arm은 모듈러 공장에서 가장 눈에 띄는 자동화 장비 중 하나입니다.

하지만 Robot이 있다는 사실보다 어떤 작업을 자동화했는가가 중요합니다.

Automated Screw Driving

LGS Frame과 Board를 반복적으로 체결하는 작업에서는 많은 Screw가 필요할 수 있습니다.

위치가 표준화되어 있고 작업량이 충분하다면 Automated Screw Driving을 검토할 수 있습니다.

Robot 또는 Gantry System이 지정된 위치에 반복적으로 Screw를 체결합니다.

자동화의 장점

일정한 체결위치

반복성

작업속도

작업자 피로 감소

Digital Record

등의 장점이 있을 수 있습니다.

하지만 자동화 전에 Design을 바꿔야 할 수도 있다

Robot이 Screw를 체결하기 어려운 위치가 계속 존재한다면 Robot을 더 복잡하게 만드는 것보다 Component Detail을 수정하는 것이 나을 수 있습니다.

이것이 DfMA의 핵심입니다.

Design for Human Assembly

뿐 아니라,

Design for Automated Assembly

도 고려할 수 있습니다.

Robot-Friendly Design

예를 들어 Robot이 접근하기 쉬운 방향으로 Fastener 위치를 표준화합니다.

Component Orientation을 일정하게 합니다.

Grip Point를 정의합니다.

Reference Datum을 명확하게 합니다.

이렇게 제품설계 자체를 자동화에 맞출 수 있습니다.

Panel Handling

대형 Board와 Façade Panel은 무겁고 부피가 큽니다.

Robot, Gantry 또는 Vacuum Handling System을 활용하면 정확한 위치로 이동시키는 데 도움을 줄 수 있습니다.

특히 반복적인 Panel 생산에서는 자동화 효과가 커질 수 있습니다.

Machine Vision

Camera가 단순히 사진을 찍는 것에서 끝나지 않습니다.

Image Processing이나 AI Vision을 활용하면 일부 검사작업을 자동화할 수 있습니다.

예를 들어,

Component가 있는가?

올바른 위치인가?

Hole이 빠졌는가?

Label이 맞는가?

를 검사할 수 있습니다.

사람이 보는 것과 Machine Vision의 차이

사람은 복잡한 상황을 판단하는 데 뛰어납니다.

Machine Vision은 동일한 조건에서 반복적으로 검사하는 데 강점이 있습니다.

따라서 두 방식을 적절히 조합할 수 있습니다.

Vision QA

예를 들어 Wall Frame이 완성되면 Camera가 촬영합니다.

Digital Model과 비교해,

Stud Position

Opening

Bracket

Component Presence

등을 확인할 수 있습니다.

문제가 발견되면 다음 Station으로 이동하기 전에 수정합니다.

Laser Measurement

Module Dimension은 매우 중요합니다.

Laser Measurement나 3D Scan을 활용해,

Length

Width

Height

Diagonal

Opening

등을 확인할 수 있습니다.

Point Cloud와 Fabrication Model 비교

더 발전하면 완성된 Frame 또는 Module을 Scan하고 Fabrication Model과 비교할 수 있습니다.

허용 Tolerance를 벗어난 위치를 자동으로 표시하는 방식도 생각할 수 있습니다.

Quality Gate

생산라인 중간에 명확한 검사 Gate를 둡니다.

예를 들어,

Gate 1

Frame

Gate 2

MEP

Gate 3

Waterproofing

Gate 4

Electrical

Gate 5

Final QA

입니다.

각 Gate를 통과하지 못하면 다음 공정으로 넘어가지 않습니다.

Hold Point

특히 나중에 보이지 않게 되는 공정은 중요합니다.

Wall을 닫기 전에,

Pipe

Cable

Insulation

Firestop

Connection

을 확인합니다.

Wall이 닫힌 뒤 문제를 찾으면 Rework 비용이 크게 증가합니다.

Digital Evidence

검사결과를 단순 Check 표시만 남기는 것보다 필요에 따라,


Measurement

Test Result

Inspector

Date

를 Module ID에 연결할 수 있습니다.

이 데이터는 향후 Digital Twin의 품질이력이 됩니다.

MES란?

Smart Factory에서 매우 중요한 시스템입니다.

MES는 Manufacturing Execution System입니다.

ERP가 회사 전체 자원과 주문, 구매, 재고 등을 관리한다면 MES는 보다 생산현장 가까이에서,

무엇을 생산하고 있는지,

어느 Station에 있는지,

작업이 완료됐는지,

품질검사를 통과했는지,

를 관리하는 역할을 할 수 있습니다.

ERP와 MES

단순화하면,

ERP

Order

Procurement

Finance

Inventory

Planning

↓

MES

Production Order

Station

Work Instruction

Production Status

Quality

↓

Machine / Worker

실제 생산

이라고 이해할 수 있습니다.

BIM과 MES를 연결하면

건축에서 흥미로운 부분입니다.

BIM / DfMA

↓

Fabrication Data

↓

BOM

↓

ERP / Procurement

↓

MES

↓

Factory Station

↓

Module

로 연결할 수 있습니다.

즉, 설계정보가 실제 공장 작업까지 이어집니다.

MES와 Module ID

예를 들어 M01-127을 MES에서 선택합니다.

그러면,

Current Station

Planned Completion

Completed Tasks

Outstanding Work

QA Status

Material Status

를 확인할 수 있습니다.

Digital Traveller

전통 제조업에서는 제품과 함께 작업지시서나 Traveller가 생산공정을 따라가는 방식이 사용됩니다.

Smart Factory에서는 이것을 Digital화할 수 있습니다.

Module ID를 Scan하면 현재 해야 할 작업과 검사항목이 나타납니다.

작업자는 BIM 전체를 볼 필요가 없다

Frame 작업자는 Frame에 필요한 정보가 필요합니다.

Electrical 작업자는 Electrical 정보가 필요합니다.

따라서 MES 또는 Digital Work Instruction이 Role-Based Information을 제공하면 정보과부하를 줄일 수 있습니다.

Production Dashboard

Factory Manager는 개별 Screw보다 전체 Flow가 중요합니다.

Dashboard에는 예를 들어,

오늘 목표 8 Module

현재 완료 5

In Progress 3

Bottleneck = MEP Station

Material Shortage = Window W03

Quality Hold = M01-127

등을 표시할 수 있습니다.

실시간으로 Bottleneck을 본다

Station별 Cycle Time을 실시간으로 수집하면 어느 공정이 늦어지고 있는지 빠르게 알 수 있습니다.

그러면 생산관리자가,

작업자 지원

Material 공급

Engineering 지원

Maintenance

등을 조정할 수 있습니다.

OEE란?

제조업에서 많이 사용하는 지표 중 하나가 Overall Equipment Effectiveness, OEE입니다.

단순화하면 설비가 얼마나 효과적으로 사용되고 있는지를,

Availability

Performance

Quality

관점에서 평가합니다.

Availability

설비가 생산할 수 있는 시간 중 실제로 가동됐는지를 봅니다.

Roll Forming Machine이 고장으로 자주 멈춘다면 Availability가 떨어집니다.

Performance

설비가 설계된 속도에 비해 얼마나 빠르게 생산하고 있는지를 봅니다.

작동은 하지만 계속 느리게 생산한다면 Performance가 낮아질 수 있습니다.

Quality

생산된 제품 중 양품 비율을 봅니다.

빠르게 생산해도 Defect가 많다면 좋은 생산시스템이 아닙니다.

OEE를 모든 작업에 억지로 적용할 필요는 없다

OEE는 특히 반복적인 Machine 중심 공정에서 유용합니다.

모듈러 건축의 복잡한 수작업 Station까지 하나의 숫자로 단순화하면 오히려 중요한 문제를 놓칠 수 있습니다.

따라서 공정 특성에 맞는 KPI를 사용해야 합니다.

Downtime

설비가 멈춘 이유를 기록하는 것이 중요합니다.

Mechanical Failure

Material Shortage

Tool Change

Engineering Issue

Operator Waiting

등으로 구분할 수 있습니다.

원인을 알아야 개선할 수 있습니다.

Preventive Maintenance

설비가 고장날 때까지 사용하는 것보다 일정 주기로 점검합니다.

Roll Forming Machine이나 Robot 등 핵심 설비가 멈추면 전체 Line이 영향을 받을 수 있기 때문입니다.

Predictive Maintenance

Sensor Data를 이용해 설비상태를 분석할 수도 있습니다.

예를 들어,

Motor Vibration

Temperature

Current

등의 Pattern을 보고 이상 가능성을 판단합니다.

흥미롭게도 Building Digital Twin에서 사용했던 Predictive Maintenance 개념이 Factory Equipment에도 그대로 적용됩니다.

Factory Digital Twin

이제 공장 자체도 Digital Twin을 가질 수 있습니다.

Digital Factory Model에는,

Machine

Station

Material Flow

Worker Zone

Module Location

Production Status

가 연결될 수 있습니다.

공장 안에서 Module 위치를 추적한다

대형 공장에서는 Module M01-127이 현재 어디에 있는지 즉시 알고 싶을 수 있습니다.

QR Code

RFID

Indoor Positioning

등의 기술을 활용해 생산상태와 위치를 연결할 수 있습니다.

Simulation

공장 Layout을 실제로 변경하기 전에 Digital Model에서 검토할 수 있습니다.

예를 들어,

새로운 Station을 추가하면?

AGV Route를 변경하면?

Takt Time을 90분에서 75분으로 줄이면?

Module Mix가 달라지면?

어떤 Bottleneck이 생길지 Simulation할 수 있습니다.

Discrete Event Simulation

생산라인처럼 여러 Event와 Queue가 발생하는 시스템을 분석하는 방법 가운데 하나입니다.

Module이 Station에 도착합니다.

작업합니다.

대기합니다.

다음 Station으로 이동합니다.

이 흐름을 Simulation해 생산량과 Queue를 분석할 수 있습니다.

공장을 짓기 전에 공장을 테스트한다

이것은 매우 큰 장점입니다.

실제 Conveyor나 Station을 이동하는 것은 비용이 큽니다.

Digital Environment에서 여러 Layout과 Production Scenario를 먼저 비교하면 투자 의사결정에 도움을 줄 수 있습니다.

AI Production Scheduling

생산계획은 생각보다 복잡합니다.

Module A에는 Bathroom Pod A가 필요합니다.

Module B에는 Window B가 필요합니다.

특정 Component가 늦게 도착합니다.

Robot Maintenance도 예정되어 있습니다.

작업자 Skill도 다릅니다.

AI나 최적화 알고리즘은 이런 많은 조건을 고려해 생산순서를 지원할 수 있습니다.

모든 Module을 순서대로 만들 필요는 없다

예를 들어 M01에 들어갈 Window가 늦어졌습니다.

기존 계획대로라면 Line이 멈출 수 있습니다.

하지만 M02의 Material은 모두 준비되어 있습니다.

생산시스템이 순서를 조정해 M02를 먼저 생산하는 방안을 검토할 수 있습니다.

Dynamic Scheduling

공장에서는 매일 상황이 바뀝니다.

Supplier Delay

Machine Failure

Quality Hold

Urgent Order

등이 발생합니다.

따라서 고정된 Schedule만으로 운영하기보다 실제 상태에 따라 계획을 조정할 수 있는 시스템이 중요합니다.

AI가 공장장을 대체할까?

그렇게 단순하게 볼 수는 없습니다.

생산계획에는,

고객 우선순위

현장 설치순서

Crane Schedule

Transport

작업자 Skill

Engineering Decision

등 정량화하기 어려운 조건도 많습니다.

따라서 AI는 Decision Support Tool로 활용하는 접근이 현실적입니다.

Factory와 Construction Site를 연결한다

모듈러 공장은 현장과 독립적으로 움직일 수 없습니다.

공장에서 Module을 너무 빨리 생산했는데 현장 Foundation이 준비되지 않았다면 Module을 보관해야 합니다.

반대로 현장 Crane이 준비됐는데 Module 생산이 늦으면 설치팀이 기다립니다.

따라서,

Factory Schedule

과

Site Installation Schedule

을 연결해야 합니다.

Crane Sequence가 생산순서를 결정할 수도 있다

고층 모듈러 건물에서는 Module 설치순서가 중요합니다.

예를 들어 현장에서,

Level 01 → Module 01 → Module 02 → Module 03

순서로 설치해야 한다면 공장도 이에 맞춰 생산·출고하는 것이 유리합니다.

잘못된 Module이 먼저 도착하면 현장에서 재배치해야 할 수 있습니다.

Just-in-Sequence

단순히 필요한 시간에 보내는 것에서 더 나아가 설치에 필요한 순서대로 Module을 공급하는 개념입니다.

이것은 모듈러 건축 Logistics에서 매우 중요할 수 있습니다.

Factory → Truck → Crane

이상적인 흐름은,

Factory Completion

↓

QA Release

↓

Truck Loading

↓

Site Arrival

↓

Direct Pick

↓

Crane Installation

입니다.

가능하다면 Module을 현장에 오래 보관하지 않고 Truck에서 바로 Crane으로 설치하는 Direct Pick 방식이 효율적일 수 있습니다.

하지만 한 곳이 늦으면 전체가 흔들린다

Truck이 늦습니다.

Crane이 기다립니다.

공장이 늦습니다.

Truck이 기다립니다.

현장이 늦습니다.

공장에 Module이 쌓입니다.

따라서 Smart Factory의 진짜 범위는 공장 벽 안에서 끝나지 않습니다.

Supply Chain → Factory → Logistics → Site

전체를 하나의 Production System으로 봐야 합니다.

미래주거연구소 전문가 TIP

모듈러 공장의 생산성을 개선할 때 가장 느린 작업자부터 찾는 방식은 좋지 않습니다.

먼저 전체 Flow를 봐야 합니다.

예를 들어 하루 Module 생산량이 4개에서 더 늘지 않는다면,

작업자가 느린 것이 아니라,

Window가 늦게 공급되고,

Crane을 기다리고,

MEP Engineering 승인이 늦고,

QA Hold가 반복되고,

완성 Module을 둘 공간이 부족한 것

이 진짜 원인일 수 있습니다.

따라서 다음 순서가 중요합니다.

Measure

↓

Visualise

↓

Find Bottleneck

↓

Find Root Cause

↓

Improve

↓

Measure Again

Robot은 그 뒤입니다.

미래주거연구소 CHECK POINT

✓ 고객 수요를 기준으로 Takt Time을 계산했는가?

✓ Station별 Cycle Time을 실제 측정하는가?

✓ Cycle Time 변동폭도 확인하는가?

✓ Bottleneck Station을 파악했는가?

✓ Bottleneck 앞의 Queue를 측정하는가?

✓ Line Balancing을 수행하는가?

✓ Value Stream Map을 작성했는가?

✓ Value-Added와 Non-Value-Added 작업을 구분했는가?

✓ Material Search 시간을 측정하는가?

✓ 작업자 Walking Distance를 줄였는가?

✓ Waiting Time의 원인을 기록하는가?

✓ Overproduction을 관리하는가?

✓ 적정 Buffer Inventory를 설정했는가?

✓ Critical Material의 Supply Risk를 고려했는가?

✓ Kanban을 활용할 수 있는가?

✓ Point-of-Use Supermarket이 필요한가?

✓ Module별 Kitting이 가능한가?

✓ Kitting 오류를 Barcode·QR로 방지하는가?

✓ Material Route와 Module Route가 충돌하지 않는가?

✓ Forklift·AGV와 작업자 동선이 안전하게 분리되는가?

✓ 반복 Material Handling을 자동화할 가치가 있는가?

✓ Vacuum Lifter나 Manipulator가 필요한가?

✓ Automated Screw Driving의 ROI를 검토했는가?

✓ Product Detail이 Robot 접근에 적합한가?

✓ Robot-Friendly DfMA가 적용됐는가?

✓ Machine Vision으로 반복검사가 가능한가?

✓ Laser Measurement가 필요한 Critical Dimension을 정의했는가?

✓ Point Cloud와 Fabrication Model 비교가 필요한가?

✓ Wall Closing 전 Hold Point가 있는가?

✓ Concealed Work의 Digital Evidence를 남기는가?

✓ Quality Gate가 명확한가?

✓ MES가 Module ID를 추적하는가?

✓ ERP와 MES의 역할이 구분되어 있는가?

✓ BIM/BOM과 Production Order가 연결되는가?

✓ 작업자가 Role-Based Work Instruction을 받는가?

✓ Production Dashboard에서 Bottleneck을 볼 수 있는가?

✓ Machine Downtime 원인을 기록하는가?

✓ OEE를 적절한 설비에 적용하는가?

✓ First Pass Yield를 측정하는가?

✓ Rework Hours를 추적하는가?

✓ Factory Equipment Maintenance 계획이 있는가?

✓ Factory Digital Twin을 활용할 필요가 있는가?

✓ Layout 변경 전에 Simulation을 수행할 수 있는가?

✓ AI Scheduling의 입력 데이터가 신뢰할 수 있는가?

✓ Production Schedule과 Site Schedule이 연결되어 있는가?

✓ Module 생산순서와 Crane 설치순서가 일치하는가?

✓ Just-in-Sequence Delivery가 가능한가?

✓ Direct Pick 조건을 검토했는가?

✓ Factory·Truck·Crane의 시간정보가 연결되는가?

✓ 생산 데이터가 다음 Module 개선에 사용되는가?

미래주거연구소 인사이트

Smart Factory의 성능을 결정하는 것은 가장 빠른 Robot이 아닙니다.

하나의 Module이,

설계승인을 기다리지 않고,

자재를 기다리지 않고,

앞 Station을 기다리지 않고,

검사를 기다리지 않고,

Truck을 기다리지 않고,

가능한 한 일정한 Flow로 이동하는 것이 중요합니다.

따라서 미래의 모듈러 공장은 단순한 건축자재 가공공장이 아니라,

BIM

Supply Chain

MES

Automation

Quality

Logistics

Construction Site

가 하나의 데이터 흐름으로 연결되는 생산시스템에 가까워질 가능성이 있습니다.

그리고 여기서 제23편의 Digital Twin과 다시 연결됩니다.

공장에서 M01-127이 만들어집니다.

MES가 생산이력을 기록합니다.

QA/QC 데이터가 Module ID에 저장됩니다.

Truck으로 이동합니다.

현장에 설치됩니다.

Building Digital Twin으로 데이터가 넘어갑니다.

몇 년 뒤 문제가 발생합니다.

운영데이터가 Engineering Team으로 돌아옵니다.

다음 Module의 Detail이 개선됩니다.

즉,

BIM → Factory → MES → Module → Site → Digital Twin → Operation → Engineering → Better Module

이라는 하나의 Digital Manufacturing Loop가 만들어집니다.

미래주거연구소 한 문장

모듈러 Smart Factory의 진짜 자동화는 Robot이 사람 대신 Screw를 체결하는 데서 끝나는 것이 아니라, 고객수요·BIM·BOM·자재·생산·품질·물류·현장 설치 데이터를 연결해 필요한 Module을 필요한 품질과 순서로 반복 생산하는 시스템을 만드는 것입니다.

Smart Factory를 만들려면 얼마나 돈이 들까?

모듈러 건축 Smart Factory를 이야기하면 가장 먼저 현실적인 질문이 나옵니다.

“공장을 하나 만들려면 얼마가 필요한가?”

정확한 금액은 생산량과 자동화 수준, Module 크기, 지역, 토지·건물 비용, 장비 구성에 따라 크게 달라집니다.

따라서 Smart Factory 구축비용을 하나의 숫자로 말하는 것은 적절하지 않습니다.

대신 비용구조를 나누어 보면 이해하기 쉽습니다.

CAPEX란?

CAPEX는 Capital Expenditure, 즉 초기 투자비입니다.

모듈러 공장에서는 예를 들어,

토지

공장 건물

LGS Roll Forming Machine

Frame Assembly Equipment

Jig·Fixture

Crane

Conveyor

AGV·AMR

Robot Arm

Machine Vision

Laser Scanner

MES

IT Infrastructure

등이 포함될 수 있습니다.

OPEX란?

OPEX는 운영비입니다.

예를 들어,

작업자 인건비

전기

설비 유지보수

Software License

Cloud

소모품

공장 임대료

보험

QA/QC

물류

등이 포함될 수 있습니다.

즉, 공장을 평가할 때는 초기 투자비만 보지 말고 장기 운영비까지 함께 봐야 합니다.

자동화 수준이 높을수록 무조건 좋은가?

아닙니다.

Robot 20대를 설치한 공장보다 잘 설계된 Jig와 효율적인 Material Flow를 가진 공장이 더 높은 생산성을 낼 수도 있습니다.

자동화가 많아질수록,

CAPEX가 증가하고,

Maintenance가 필요하고,

Programming이 필요하며,

제품변경 대응이 어려워질 수 있습니다.

따라서 자동화는 투자수익률이 나오는 공정에 선택적으로 적용하는 것이 중요합니다.

Automation ROI

자동화 투자에서 중요한 질문은 이것입니다.

“이 설비가 얼마의 비용과 시간을 줄이는가?”

예를 들어 자동 Screw Driving System을 도입한다고 가정해보겠습니다.

기존에는 작업자 3명이 하루 종일 반복 Screw 체결을 합니다.

자동화 후에는 작업자 1명이 System을 관리하고 더 일정한 Cycle을 유지합니다.

이때,

Labour Saving

Throughput 증가

Defect 감소

Ergonomic Risk 감소

등을 계산할 수 있습니다.

Payback Period

자동화 설비 투자비를 개선된 운영효과로 얼마나 빨리 회수할 수 있는지 계산하는 개념입니다.

하지만 단순 인건비만 보면 부족할 수 있습니다.

자동화가,

공기

품질

안전

생산량

재작업

에 미치는 영향도 함께 봐야 합니다.

자동화 ROI가 낮은 공정

매일 한 번만 수행하는 작업인데 고가 Robot을 설치한다면 투자효율이 낮을 수 있습니다.

또 제품마다 작업위치가 완전히 다르면 Programming과 Changeover 비용이 커질 수 있습니다.

따라서 자동화하기 좋은 공정은 대체로,

반복성이 높고,

작업량이 많으며,

Geometry가 일정하고,

품질기준을 명확히 정의할 수 있는

공정입니다.

공장을 크게 지으면 좋은가?

반드시 그렇지 않습니다.

공장 생산량보다 주문량이 적으면 설비와 인력이 놀게 됩니다.

이것을 Underutilisation이라고 볼 수 있습니다.

반대로 주문량보다 공장이 너무 작으면 Bottleneck이 발생합니다.

따라서 공장 규모는 예상수요와 Product Strategy를 기반으로 결정해야 합니다.

Capacity Planning

예를 들어 한 해에 Module 2,000개를 생산하고 싶다고 가정하겠습니다.

연간 실제 작업일,

Shift 수,

Takt Time,

설비가동률,

Quality Loss

등을 고려해 필요한 생산능력을 계산해야 합니다.

단순히,

“하루 10개 × 250일 = 2,500개”

처럼 계산하면 실제 생산량과 차이가 날 수 있습니다.

Theoretical Capacity와 Actual Capacity

기계상으로는 하루 12개 생산 가능합니다.

하지만 실제로는,

Maintenance

Quality Hold

Material Delay

Changeover

Worker Break

를 고려하면 하루 평균 8개일 수 있습니다.

따라서 사업계획에서는 현실적인 Effective Capacity를 사용하는 것이 중요합니다.

Break-Even Volume

공장은 일정 수준 이상의 생산량이 있어야 고정비를 분산할 수 있습니다.

생산량이 너무 적으면 Module 하나당 부담하는 공장 고정비가 커질 수 있습니다.

따라서,

몇 개를 생산해야 공장 운영이 경제적으로 안정되는가?

를 분석해야 합니다.

Volume이 높으면 단가가 내려갈까?

일반적으로 반복생산과 구매규모가 커지면 단가를 낮출 가능성이 있습니다.

하지만 무조건 그런 것은 아닙니다.

Module Type이 너무 많고,

Changeover가 잦고,

설계변경이 많고,

Supply Chain이 불안정하면

Volume 효과가 줄어들 수 있습니다.

다품종 소량생산

주택은 자동차보다 고객 요구가 다양합니다.

대지조건도 다릅니다.

Façade도 다릅니다.

Layout도 다릅니다.

따라서 모듈러 주택공장은 완전히 동일한 제품만 생산하기 어렵습니다.

이것이 High-Mix Low-Volume 문제입니다.

어떻게 해결할까?

핵심은 모든 것을 Customise하지 않는 것입니다.

Standard Platform

Configurable Options

구조로 만듭니다.

예를 들어,

Frame Grid

Connection

Bathroom Interface

MEP Zone

은 표준화합니다.

반면,

Façade

Kitchen Finish

Floor Finish

일부 Layout

은 선택형으로 둡니다.

Changeover Time

제품 Type이 바뀔 때 Jig, Tool, Material을 바꾸는 시간이 필요할 수 있습니다.

이 시간을 Changeover Time이라고 합니다.

예를 들어 Module A에서 Module B로 바꿀 때 2시간이 걸린다면 생산량에 큰 영향을 줍니다.

SMED 관점

제조업에서는 Changeover 시간을 줄이기 위한 다양한 방법이 사용됩니다.

모듈러 공장에서도,

Quick-Change Jig

Standard Tool

Pre-Kitting

Program Template

등으로 전환시간을 줄일 수 있습니다.

공장 생산에서는 Variety를 비용으로 본다

건축설계자는 Variation을 디자인 가치로 볼 수 있습니다.

공장에서는 Variation이,

BOM 증가

Jig 증가

Training 증가

Inventory 증가

QA Complexity 증가

로 이어질 수 있습니다.

따라서 Design Team과 Factory Team이 Variation의 가치를 함께 판단해야 합니다.

선택지를 줄이는 것이 아니라 구조화한다

고객에게 선택권을 없애는 것이 목적은 아닙니다.

대신 가능한 조합을 미리 정의합니다.

예를 들어,

Façade 4종

Kitchen 3종

Bathroom 2종

Floor 4종

을 제공하고 구조·MEP Interface는 그대로 유지합니다.

이것이 Mass Customisation입니다.

노동력과 자동화의 균형

Smart Factory가 사람 없는 공장이어야 하는 것은 아닙니다.

오히려 건축은 Variety와 예외가 많기 때문에 사람의 판단이 여전히 중요합니다.

따라서 현실적인 전략은 Human-Centred Automation에 가깝습니다.

사람에게 맡기기 좋은 작업

복잡한 품질판단

Custom Finish

문제 해결

예외처리

현장 대응

등은 사람의 유연성이 장점이 될 수 있습니다.

기계에게 맡기기 좋은 작업

반복 Drilling

Screw Driving

Cutting

Heavy Material Handling

Data Collection

정형화된 Visual Inspection

등은 자동화하기 좋은 후보입니다.

Cobots

사람과 같은 작업공간에서 협업하도록 설계된 Collaborative Robot을 활용하는 방식도 생각할 수 있습니다.

예를 들어 작업자가 Panel 위치를 잡고 Cobot이 반복 Fastener를 체결하는 방식입니다.

Ergonomics

자동화의 가장 중요한 가치 중 하나는 작업자 안전과 피로를 줄이는 것입니다.

천장 위 Screw를 반복 체결하거나 무거운 Board를 들어 올리는 작업은 장기적으로 작업자 부담이 큽니다.

Manipulator와 Lift Table, Robot을 활용하면 개선할 수 있습니다.

공장의 안전은 현장보다 쉬울까?

공장은 통제된 환경이라 일부 위험을 더 잘 관리할 수 있습니다.

하지만 새로운 위험도 있습니다.

Moving Module

Robot

Forklift

AGV

Heavy Panel

Roll Forming Machine

등입니다.

따라서 Factory Safety System이 필요합니다.

Traffic Management

작업자와,

Forklift

AGV

Module

Truck

이 같은 공간에서 움직이면 사고위험이 있습니다.

따라서 동선을 분리하고,

Crossing Point

Speed Limit

Warning System

Barrier

를 설계해야 합니다.

Machine Guarding

자동화 설비에는 적절한 Guarding과 Interlock, Emergency Stop 등의 안전설계가 필요합니다.

생산성을 이유로 안전장치를 우회하면 안 됩니다.

Lockout / Tagout

설비 Maintenance 중 예상치 못한 작동을 방지하기 위해 Energy Isolation이 중요합니다.

Factory Automation Level이 올라갈수록 유지보수 안전절차도 더 중요해집니다.

Quality와 Safety는 연결된다

정리된 Material Flow와 표준작업은 생산성만 높이는 것이 아닙니다.

작업장 혼잡을 줄이고,

잘못된 부품사용을 줄이며,

재작업을 줄여

안전에도 도움이 될 수 있습니다.

공장 입지는 어디가 좋을까?

모듈러 주택공장은 일반 제조업 공장과 조금 다른 입지조건을 가집니다.

완성 Module이 매우 크기 때문입니다.

따라서,

고속도로 접근

Wide Road

Bridge Capacity

Port

Rail

Site Market

Land Cost

Workforce

Supplier

를 함께 봐야 합니다.

Transport Radius

공장에서 너무 멀리 있는 현장까지 Module을 운송하면 물류비가 증가합니다.

Escort

Permit

Fuel

Driver

Time

Risk

가 증가합니다.

따라서 공장이 경제적으로 서비스를 제공할 수 있는 Transport Radius를 분석하는 것이 중요합니다.

한 개의 거대공장 vs 여러 지역공장

두 가지 전략을 생각할 수 있습니다.

Mega Factory

대규모 중앙 생산

또는

Regional Factory Network

여러 지역에 중소규모 생산시설 배치

입니다.

각각 장단점이 있습니다.

Mega Factory의 장점

높은 자동화 투자 가능

대량구매

전문인력 집중

규모의 경제

장비 활용도 개선

등이 있습니다.

Mega Factory의 단점

현장까지의 장거리 Transport

특정 지역 수요에 대한 의존

공장 중단 시 영향 큼

높은 초기 CAPEX

가 있을 수 있습니다.

Regional Factory Network

여러 지역에 공장을 두면 주요 시장과 가까워질 수 있습니다.

Transport Distance를 줄일 수 있고 지역수요에 대응하기 쉬울 수 있습니다.

하지만 공장마다 동일한 품질을 유지해야 합니다.

Factory Network에서 가장 중요한 것

같은 Product Platform을 여러 Factory에서 생산할 수 있으려면,

Design Rule

Jig

Process

MES

QA/QC

BOM

Training

을 표준화해야 합니다.

즉, 하나의 공장을 복제하는 것이 아니라 생산시스템을 복제해야 합니다.

Microfactory

더 작은 지역형 생산시설을 Microfactory 관점으로 생각할 수도 있습니다.

모든 Component를 처음부터 만들지 않고,

중앙 Factory에서 생산한 Kit of Parts를 지역 Microfactory에서 조립하는 방식입니다.

Hub-and-Spoke Model

개념적으로,

Central Hub

LGS·Standard Component 대량 생산

↓

Regional Spoke

Module Assembly·Finish

↓

Local Site

Installation

과 같은 구조를 생각할 수 있습니다.

호주에서는 왜 흥미로운가?

호주는 도시 간 거리가 매우 길고 지역별 시장이 분산되어 있습니다.

따라서 하나의 거대공장에서 모든 지역으로 완성 Volumetric Module을 장거리 운송하는 방식은 물류비가 커질 수 있습니다.

이런 조건에서는,

중앙에서 LGS Profile이나 표준 Component를 생산하고,

지역 공장에서 Panel·Module로 조립하는 분산형 생산모델도 장기적으로 검토할 가치가 있습니다.

Flat-Pack과 Regional Assembly

Volumetric Module은 공기를 함께 운송한다고 표현할 수 있습니다.

반면 LGS Frame이나 Panel을 Flat-Pack 형태로 운송하면 한 Truck에 더 많은 Component를 실을 수 있습니다.

따라서 장거리에서는,

2D Component Transport

↓

Regional 3D Assembly

전략이 경제적일 가능성이 있습니다.

공장의 위치가 설계에도 영향을 준다

Transport Radius가 길면 Module Size를 줄이는 것이 유리할 수 있습니다.

도로조건이 좋다면 더 큰 Volumetric Module을 사용할 수도 있습니다.

즉, Factory Location과 Building Design은 서로 별개의 문제가 아닙니다.

Supply Chain

공장이 자동화되어도 자재가 오지 않으면 멈춥니다.

Steel

Board

Window

Pipe

Electrical

Bathroom Fixture

등의 공급망이 중요합니다.

Single Source Risk

특정 Component를 한 Supplier만 공급하는데 문제가 생기면 전체 Line이 멈출 수 있습니다.

따라서 Critical Component는,

Alternative Supplier

Safety Stock

Standardised Substitute

등의 전략을 검토할 수 있습니다.

Standard Component의 또 다른 장점

여러 프로젝트에서 같은 Window와 Valve, Connector를 사용하면 구매량이 증가합니다.

Supply Chain을 단순화하고 Spare Parts 관리에도 도움이 될 수 있습니다.

Local Content

지역에서 조달 가능한 재료와 부품을 사용하는 것은,

Lead Time

Transport

Supply Risk

측면에서 장점이 있을 수 있습니다.

하지만 품질과 비용, 인증 요구조건을 함께 검토해야 합니다.

Smart Factory와 ESG

공장생산은 자재사용량을 더 정확히 관리할 수 있는 가능성을 줍니다.

BOM과 실제 사용량을 비교합니다.

Waste를 측정합니다.

Scrap을 분류합니다.

Energy Consumption도 기록할 수 있습니다.

Material Waste

예를 들어 Board Cutting Pattern을 최적화하면 Off-cut을 줄일 수 있습니다.

LGS Member는 정확한 길이로 생산해 현장 절단 Waste를 줄일 수 있습니다.

하지만 Factory Waste도 별도로 발생하므로 실제 데이터를 측정해야 합니다.

Carbon per Module

Factory Energy와 Material Data가 Module ID에 연결된다면 장기적으로 Module당 Embodied Carbon을 관리할 가능성도 있습니다.

예를 들어,

M01 = X kgCO₂e

M02 = Y kgCO₂e

처럼 Product별 Carbon 성능을 비교할 수 있습니다.

Factory Energy

Roll Forming

Compressor

HVAC

Robot

Lighting

등 공장 자체도 Energy를 사용합니다.

따라서 생산량당 Energy Consumption을 KPI로 관리할 수 있습니다.

Lights-Out Factory란?

제조업에서 사람 없이 또는 매우 적은 인원으로 자동 생산하는 공장을 Lights-Out Factory라고 부르기도 합니다.

그렇다면 미래 모듈러 주택공장도 밤새 Robot이 집을 만들 수 있을까요?

일부 공정에서는 가능성이 있습니다.

하지만 전체 Module 생산라인은 훨씬 복잡합니다.

왜 모듈러 건축은 완전 무인화가 어려울까?

Product Variation이 큽니다.

Soft Material이 많습니다.

MEP Routing이 복잡합니다.

Interior Finish에는 미세한 판단이 필요합니다.

예외상황이 많습니다.

따라서 가까운 미래에는 부분 자동화 + 고도화된 Digital Coordination이 더 현실적인 방향일 가능성이 큽니다.

Dark Cell은 가능하다

예를 들어 LGS Roll Forming이나 자동 Cutting·Drilling Cell은 높은 자동화 수준으로 운영할 수 있습니다.

Robot Panel Welding이나 Screw Driving도 일부 범위에서는 가능할 수 있습니다.

즉, 공장 전체가 Lights-Out이 아니라 특정 Production Cell이 Lights-Out에 가까워질 수 있습니다.

AI + Robotics

AI가 Vision Camera를 분석합니다.

Defect를 찾습니다.

Robot Path를 조정합니다.

Production Schedule을 최적화합니다.

Material Demand를 예측합니다.

이런 기능들이 점차 연결될 수 있습니다.

Generative Production Planning

향후에는 주문정보가 들어오면 시스템이,

Module Configuration

BOM

Material Requirement

Production Sequence

Robot Program

Truck Sequence

까지 자동으로 생성하는 방향으로 발전할 가능성이 있습니다.

고객 주문이 공장까지 직접 연결된다

예를 들어 고객이 주택 Configuration을 선택합니다.

3 Bedroom

Façade B

Kitchen A

Solar + Battery

를 선택합니다.

시스템이 Design Rule을 검증합니다.

BOM이 생성됩니다.

Production Order가 만들어집니다.

Factory Schedule에 들어갑니다.

이것이 Configure-to-Manufacture 개념으로 발전할 수 있습니다.

주문형 주택 생산

이렇게 되면 미래의 모듈러 주택사업은 전통적인 건축회사와 제조업의 중간 형태가 될 수 있습니다.

고객은 House Platform을 선택합니다.

공장은 표준 Component를 생산합니다.

지역별 Site 조건에 맞춰 일부를 Customise합니다.

현장에서는 Foundation과 Assembly를 수행합니다.

Software가 공장의 핵심자산이 된다

Robot과 Roll Former도 중요하지만 장기적으로 더 중요한 자산은,

Design Rules

Configuration Logic

BOM Database

Manufacturing Data

Quality Data

Production Data

일 수 있습니다.

왜냐하면 이 Software와 Data가 여러 Factory를 같은 방식으로 움직일 수 있게 하기 때문입니다.

Factory OS

장기적으로는 하나의 Factory Operating System처럼 생각할 수 있습니다.

고객 주문

설계

BOM

ERP

MES

Machine

QA

Logistics

Site

를 연결합니다.

즉, 공장은 철골과 Robot만으로 움직이지 않습니다.

Data가 공장을 움직입니다.

Smart Factory의 진짜 경쟁력

공장 건물은 경쟁사가 지을 수 있습니다.

비슷한 Roll Forming Machine도 살 수 있습니다.

Robot도 구매할 수 있습니다.

하지만,

10년 동안 축적된 Production Data

Defect Data

Cycle Time

Best Jig Design

Design Rule

Supplier Performance

가 있다면 쉽게 복제하기 어렵습니다.

Learning Factory

생산할수록 더 좋아지는 공장입니다.

첫해에는 하루 4 Module을 생산합니다.

공정을 개선합니다.

두 번째 해에는 하루 6개입니다.

Defect가 줄어듭니다.

세 번째 해에는 같은 인력으로 더 높은 품질과 생산성을 달성할 수 있습니다.

이것이 Smart Factory의 핵심 경쟁력이 될 수 있습니다.

Digital Twin이 다시 등장한다

Factory Twin은 공장의 상태를 분석합니다.

Building Twin은 실제 주택의 성능을 분석합니다.

이 두 데이터가 연결되면 매우 흥미로운 일이 생깁니다.

어느 Factory Batch에서 생산한 Module에서 Defect가 많은지 확인할 수 있습니다.

어떤 Production Condition이 장기적인 Building Performance와 관련 있는지도 분석할 수 있습니다.

Factory-to-Field Traceability

예를 들어 Window 누수가 반복됩니다.

Digital Twin에서 문제가 발생한 Module ID를 찾습니다.

Factory Data를 확인합니다.

모두 동일한,

Supplier Batch

Production Week

Sealant Lot

작업 Station

과 연결되어 있음을 발견할 수 있습니다.

그러면 Root Cause를 더 빠르게 찾을 수 있습니다.

제조업화의 완성

이때 건축은 단순한 현장 프로젝트에서 완전히 다른 구조로 이동합니다.

Product Platform

↓

Digital Factory

↓

Quality Data

↓

Building Digital Twin

↓

Operation Data

↓

Product Improvement

가 하나의 Loop로 연결됩니다.

자주 묻는 질문 FAQ

모듈러 공장은 자동화 수준이 높을수록 좋은가요?

아닙니다.

생산량과 반복성, 노동비, Product Variation, 투자비를 종합해 적절한 자동화 수준을 선택해야 합니다.

작은 회사도 Smart Factory를 만들 수 있나요?

가능합니다.

MES와 대형 Robot이 없어도 Standard Work, Jig, BOM, QR Tracking, Digital QA/QC부터 시작할 수 있습니다.

Smart Factory는 장비 규모보다 데이터와 생산흐름의 체계화가 더 중요합니다.

공장 하나에서 여러 주택 모델을 생산할 수 있나요?

가능하지만 Module Type과 Variation을 관리해야 합니다.

표준 Platform과 Configurable Option을 사용하면 다품종 생산을 더 효율적으로 운영할 수 있습니다.

Robot을 먼저 구입해야 하나요?

권장되지 않습니다.

먼저 공정을 측정하고 Bottleneck과 반복작업을 확인한 뒤 ROI가 높은 곳부터 자동화하는 것이 합리적입니다.

공장을 크게 지으면 단가가 자동으로 낮아지나요?

아닙니다.

공장 Utilisation이 충분하지 않다면 고정비 부담이 오히려 커질 수 있습니다.

예상 주문량과 Break-Even Volume을 먼저 분석해야 합니다.

Volumetric Module을 얼마나 멀리 운송할 수 있나요?

프로젝트마다 다릅니다.

Module Size와 Weight, Permit, 도로조건, 인건비, Fuel, Escort 비용을 포함한 실제 Logistics Cost를 기준으로 판단해야 합니다.

지역별 Microfactory가 더 좋을까요?

시장과 물류조건에 따라 유리할 수 있습니다.

특히 장거리 운송비가 큰 지역에서는 중앙 Component Factory + Regional Assembly Factory 전략을 검토할 가치가 있습니다.

Lights-Out 모듈러 공장이 가능할까요?

일부 반복 Production Cell에서는 자동화 수준이 매우 높아질 수 있습니다.

하지만 전체 주택 Module은 다양성과 복잡성이 크기 때문에 당분간 사람과 자동화의 협업이 더 현실적일 가능성이 높습니다.

AI가 공장을 운영할 수 있을까요?

생산계획과 Defect Detection, Maintenance Prediction, Material Planning 등에서 AI 활용이 증가할 수 있습니다.

하지만 실제 운영에는 Engineering과 생산관리자의 판단이 여전히 중요합니다.

미래주거연구소 전문가 TIP

Smart Factory 사업계획을 검토할 때 “연간 최대 몇 채 생산 가능”이라는 숫자만 믿지 않는 것이 좋습니다.

반드시 다음 네 숫자를 함께 보세요.

1. Design Capacity

설계상 최대 생산량

2. Effective Capacity

Maintenance·Changeover·Quality Loss를 반영한 현실적 생산능력

3. Expected Demand

실제로 판매할 수 있는 물량

4. Break-Even Volume

고정비를 감당하기 위해 필요한 최소 생산량

공장이 연간 5,000 Module을 만들 수 있어도 시장이 1,000개밖에 없다면 좋은 투자라고 보기 어렵습니다.

반대로 시장은 5,000개인데 공장이 1,000개밖에 생산하지 못한다면 성장에 제한이 생깁니다.

결국 Factory Capacity와 Market Demand가 함께 설계되어야 합니다.

미래주거연구소 FINAL CHECK POINT

✓ Smart Factory의 목표 생산량이 명확한가?

✓ Product Mix가 정의되어 있는가?

✓ CAPEX를 전체 항목으로 계산했는가?

✓ OPEX를 장기적으로 계산했는가?

✓ 설비 Maintenance 비용을 반영했는가?

✓ Software·MES·Cloud 비용을 반영했는가?

✓ 자동화 설비별 ROI를 계산했는가?

✓ Payback Period를 검토했는가?

✓ 자동화 전에 작업을 표준화했는가?

✓ Design Capacity와 Effective Capacity를 구분했는가?

✓ 예상 수요와 Capacity가 맞는가?

✓ Break-Even Volume을 계산했는가?

✓ 공장 Utilisation Risk를 평가했는가?

✓ Module Type 수를 관리하고 있는가?

✓ Changeover Time을 측정하는가?

✓ Quick-Change Jig가 필요한가?

✓ Standard Platform과 Custom Option을 분리했는가?

✓ 작업자와 Machine의 역할을 합리적으로 배분했는가?

✓ Ergonomic Risk가 높은 작업을 자동화하는가?

✓ Robot·AGV 안전구역이 정의되어 있는가?

✓ Traffic Management Plan이 있는가?

✓ Machine Guarding이 적절한가?

✓ Maintenance Isolation 절차가 있는가?

✓ Factory Location이 주요 시장과 연결되는가?

✓ Transport Radius를 분석했는가?

✓ 도로·교량·Permit 조건을 검토했는가?

✓ Mega Factory와 Regional Factory를 비교했는가?

✓ Microfactory 전략을 검토할 가치가 있는가?

✓ Flat-Pack Component와 Volumetric Transport를 비교했는가?

✓ 여러 Factory에서 동일한 품질을 재현할 수 있는가?

✓ Jig·Process·QA Standard를 복제할 수 있는가?

✓ Supply Chain의 Single Source Risk를 검토했는가?

✓ Critical Component의 Alternative Supplier가 있는가?

✓ Local Content 전략을 검토했는가?

✓ Factory Waste를 실제 측정하는가?

✓ Module당 Energy Consumption을 측정할 수 있는가?

✓ Carbon per Module을 계산할 수 있는가?

✓ Automation Cell의 실제 Utilisation을 측정하는가?

✓ Lights-Out Cell이 경제적인 공정을 선정했는가?

✓ AI Production Scheduling에 사용할 데이터 품질이 충분한가?

✓ Customer Configuration을 BOM으로 자동변환할 수 있는가?

✓ Factory Data와 Building Digital Twin이 연결되는가?

✓ Module ID로 Factory-to-Field Traceability가 가능한가?

✓ 현장 Defect를 생산 Batch까지 추적할 수 있는가?

✓ Production Data가 다음 Generation 설계로 돌아가는가?

✓ 회사가 공장만 만드는 것이 아니라 Product Platform을 축적하고 있는가?

좋은 모듈러 Smart Factory는 가장 비싼 Robot과 가장 큰 생산라인을 가진 공장이 아닙니다. 시장수요에 맞는 규모로, 표준화된 제품을 안정적인 Flow로 생산하면서, 생산할수록 품질·원가·공기가 계속 개선되는 공장입니다.

함께 읽으면 좋은 글

• 모듈러 건축 BIM·Digital Twin이란? 설계부터 운영까지 연결되는 미래 건축기술

• DfMA 설계란? 공장에서 만들고 현장에서 조립하기 위한 설계방법

• LGS 모듈러 공법이란? 경량철골 구조와 공장제작 기술

• Bathroom Pod 공법이란? 욕실 전체를 공장에서 만드는 기술

• MEP Rack 공법이란? 배관·덕트·Cable을 공장에서 통합하는 기술

• 볼류메트릭 모듈러 공법이란? 3차원 Module 제작과 현장 설치

• 하이브리드 모듈러 공법이란? Module·Panel·현장시공의 최적 조합

이번 글에서는 Digital Twin → DfMA → LGS → Bathroom Pod → MEP Rack → Volumetric Modular 순서로 내부링크를 연결하면, 설계정보가 실제 공장생산과 건물 운영으로 이어지는 전체 흐름을 자연스럽게 보여줄 수 있습니다.

다음 글 예고

다음 **제25편은 「모듈러 건축의 물류·Transport Engineering」**으로 넘어가는 것을 추천합니다.

이유는 분명합니다.

Smart Factory에서 아무리 좋은 Module을 만들어도 현장까지 안전하고 경제적으로 운송하지 못하면 프로젝트는 완성되지 않기 때문입니다.

제25편에서는,

Module Width·Height·Length는 어떻게 결정하는가?

Transport Envelope란 무엇인가?

Oversize Load Permit은 왜 필요한가?

Bridge Capacity와 Overhead Clearance는 어떻게 검토하는가?

Turning Radius는 Module Design에 어떤 영향을 주는가?

Route Survey란 무엇인가?

SPMT와 특수 Trailer는 언제 사용하는가?

Module Weight와 Axle Load는 어떻게 연결되는가?

Transport Frame과 Temporary Bracing은 왜 필요한가?

진동과 충격이 Interior Finish에 어떤 영향을 줄까?

도심 Just-in-Time Delivery는 어떻게 계획하는가?

Factory → Truck → Site → Crane Direct Pick을 어떻게 연결하는가?

호주 장거리 Transport에서 LGS Panel과 Volumetric 중 어느 방식이 유리한가?

를 다루면 됩니다.

제24편의 Factory와 제21편의 Crane Installation 사이를 연결하는 핵심편이 됩니다.

마무리

모듈러 건축 Smart Factory를 보면 Robot Arm과 자동화 생산라인이 가장 먼저 눈에 들어옵니다.

하지만 Smart Factory의 진짜 경쟁력은 기계의 숫자에 있지 않습니다.

제품이 표준화되어야 합니다.

BOM이 정확해야 합니다.

Material이 제때 도착해야 합니다.

Takt Time이 수요와 맞아야 합니다.

Bottleneck이 관리되어야 합니다.

품질문제를 다음 Station으로 보내지 않아야 합니다.

Factory Schedule은 Truck과 연결되어야 합니다.

Truck은 Crane Sequence와 연결되어야 합니다.

그리고 현장에서 발생한 문제는 다시 공장으로 돌아와야 합니다.

즉,

Market Demand

↓

Product Platform

↓

DfMA

↓

BIM·BOM

↓

Supply Chain

↓

Smart Factory

↓

Digital QA

↓

Truck

↓

Crane

↓

Building

↓

Digital Twin

↓

Operation Data

↓

Product Improvement

이 하나의 순환구조가 되어야 합니다.

이 관점에서 보면 Smart Factory의 목적은 집을 더 빨리 찍어내는 것이 아닙니다.

건물을 만들수록 더 잘 만드는 시스템을 구축하는 것입니다.

첫 번째 Module에서 20시간이 걸립니다.

100번째 Module에서는 15시간으로 줄어듭니다.

Defect도 감소합니다.

Material Waste도 감소합니다.

Jig가 개선됩니다.

작업자 교육도 개선됩니다.

설계 Detail도 좋아집니다.

그리고 1,000번째 Module을 운영하면서 나온 실제 데이터를 다음 Platform에 반영합니다.

그 순간 회사의 경쟁력은 단순히 공장에 설치된 Roll Former와 Robot의 숫자가 아닙니다.

축적된 생산지식과 데이터가 됩니다.

이것이 산업화 건축의 가장 중요한 변화 중 하나입니다.

미래주거연구소 한 문장

모듈러 Smart Factory의 미래는 사람 없는 거대한 자동화 공장을 만드는 데 있지 않습니다. 표준화된 Product Platform과 디지털 생산데이터를 기반으로, 시장수요에 맞는 건물을 필요한 지역에서 반복 생산하고, 그 결과를 다시 다음 설계와 공장에 학습시키는 분산형 건설 제조시스템을 만드는 데 있습니다.

문서 정보

최초 작성일
2026.08.20
