모듈러 주택 MEP 간섭 검토｜배관·덕트·전기 충돌 해결 실무 가이드

모듈러 주택 MEP 간섭은 기계설비, 전기설비, 배관설비가 구조체나 다른 설비와 동일한 공간을 차지하거나 설치·유지보수에 필요한 공간을 확보하지 못하는 문제를 의미합니다.

일반적인 현장 건축에서도 설비 간섭은 발생하지만, 모듈러 주택은 공장에서 상당 부분을 미리 제작하기 때문에 간섭을 늦게 발견하면 수정 비용과 일정에 미치는 영향이 커질 수 있습니다.

예를 들어 욕실 배수관이 LGS 바닥 조이스트와 충돌하거나, 환기 덕트가 구조보를 통과하도록 설계되어 있다면 제작 전에 해결해야 합니다.

또한 전기 배선과 급수배관이 서로 직접 충돌하지 않더라도 유지보수 공간이 부족하거나 모듈 접합부의 연결 위치가 맞지 않는 문제가 발생할 수 있습니다.

특히 공장에서 제작한 모듈을 현장으로 운송한 뒤 설치하는 방식에서는 개별 모듈 내부의 간섭뿐 아니라 모듈과 모듈 사이의 설비 연결 위치까지 검토해야 합니다.

이번 글에서는 MEP 간섭의 종류, 주요 충돌 사례, BIM을 활용한 검토방법, 설계 변경 승인 절차와 공장 제작 전 검사 항목을 구체적으로 살펴보겠습니다.

1. MEP 간섭이란 무엇인가?

MEP는 다음 세 가지 설비 분야를 통칭하는 용어입니다.

구분	영문	주요 설비
M	Mechanical	냉난방, 환기, 공조 덕트
E	Electrical	전선관, 케이블, 분전반, 조명
P	Plumbing	급수, 배수, 위생배관

프로젝트에 따라 소방, 통신, 제어설비 등도 설비 조정 범위에 포함됩니다.

MEP 간섭은 단순히 두 물체가 겹치는 문제만을 의미하지 않습니다.

예를 들어 배관이 구조체를 통과하지 않더라도 필요한 보온재를 설치할 공간이 부족하면 문제가 발생할 수 있습니다.

또한 설비를 설치할 수는 있지만 향후 점검이나 교체를 위한 접근 공간이 부족한 경우도 검토해야 합니다.

따라서 MEP 간섭은 크게 물리적 충돌, 이격거리 부족, 설치공간 부족, 유지보수 접근성 부족으로 구분할 수 있습니다.

2. 모듈러 주택에서 MEP 간섭이 중요한 이유

모듈러 주택은 구조체, 벽체, 설비와 마감재를 제한된 공장 제작 공간에서 조립합니다.

특히 LGS 구조에서는 스터드, 트랙, 바닥 조이스트와 설비 배관의 위치가 서로 영향을 줄 수 있습니다.

간섭이 발견되는 시점에 따라 수정 범위도 달라집니다.

설계 단계에서 발견한 경우에는 설비 경로를 조정하거나 구조 및 건축 상세를 검토할 수 있습니다.

공장 제작 중 발견한 경우에는 이미 설치된 부재나 설비를 수정해야 할 수 있습니다.

현장 설치 후 발견한 경우에는 모듈 간 연결부, 마감재와 주변 설비까지 영향을 받을 수 있습니다.

따라서 모듈러 건축에서는 제작 전에 설비 경로를 검토하고, 현장 연결 위치를 확정하는 것이 중요합니다.

3. 모듈러 주택 MEP 간섭 유형 8가지

① 배수관과 LGS 바닥 조이스트 충돌

욕실과 주방의 배수관은 필요한 경사와 배관 경로를 확보해야 합니다.

그런데 배수관이 LGS 바닥 조이스트와 겹치면 설치가 어려울 수 있습니다.

이때 현장에서 조이스트를 임의로 절단하거나 구멍을 추가해서는 안 됩니다.

승인된 구조 상세와 제조사 요구사항을 확인하고, 필요한 경우 구조기술자의 검토를 받아야 합니다.

② 환기 덕트와 구조보 충돌

환기 덕트는 일정한 단면과 연결 공간이 필요합니다.

천장 내부 공간이 부족하면 구조보나 다른 설비와 충돌할 수 있습니다.

이 경우 덕트 경로를 변경하거나 설비 공간을 조정하는 방법을 검토할 수 있습니다.

다만 덕트 단면을 임의로 줄이면 공기 흐름과 압력손실에 영향을 줄 수 있으므로 설비설계자의 검토가 필요합니다.

③ 전선관과 급수배관 간섭

전선관과 급수배관이 같은 벽체 공간을 통과하는 경우 설치 위치가 겹칠 수 있습니다.

특히 분기 배관, 배관 고정구와 전기 박스의 위치가 서로 간섭할 수 있습니다.

이때는 관련 전기 및 배관 기준, 접근성, 누수 위험과 유지보수 조건을 함께 검토해야 합니다.

④ 배관과 창호 개구부 충돌

외벽 내부의 배관 경로가 창호 개구부 또는 보강 부재와 겹치는 경우가 있습니다.

이 문제는 건축도면과 설비도면의 조정이 부족할 때 발생할 수 있습니다.

특히 창호 주변에는 구조 보강, 방수 및 단열 상세가 포함되므로 단순히 배관 위치만 변경해서 해결하기 어려울 수 있습니다.

⑤ 공조 덕트와 조명설비 충돌

천장 내부에 덕트와 조명기구, 전선관이 집중되면 설치공간이 부족해질 수 있습니다.

매입형 조명은 제품에 따라 필요한 설치 공간과 열관리 조건이 있으므로 승인된 제품 사양을 확인해야 합니다.

⑥ 욕실 모듈과 배관 연결부 불일치

욕실 포드(Bathroom Pod)를 별도로 제작하는 경우 배수관과 급수관의 연결 위치가 본체 모듈과 맞아야 합니다.

연결부 위치가 다르면 현장에서 배관을 추가로 변경해야 할 수 있습니다.

따라서 욕실 포드의 설비 연결 좌표를 제작 전에 확인하는 것이 중요합니다.

⑦ 모듈과 모듈 사이의 MEP 연결부 충돌

개별 모듈 내부의 설비가 적합하더라도 두 모듈을 연결하는 위치에서 간섭이 발생할 수 있습니다.

예를 들어 한 모듈의 배관 출구와 다른 모듈의 연결 위치가 일치하지 않으면 연결 작업이 어려워질 수 있습니다.

이 경우 모듈의 실제 제작 공차와 현장 설치 위치를 함께 검토해야 합니다.

⑧ 유지보수 공간 부족

설비가 다른 부재와 충돌하지 않더라도 점검구를 열 수 없거나 장비를 교체할 공간이 부족하면 운영상 문제가 발생할 수 있습니다.

따라서 BIM 간섭 검토에서는 물리적 충돌뿐 아니라 유지보수 접근성도 확인해야 합니다.

4. MEP 간섭 유형별 해결 방향

간섭 유형	주요 문제	검토 방향
배수관·바닥 조이스트	구조체와 배관 충돌	배관 경로·승인 관통 상세 검토
덕트·구조보	천장 공간 부족	덕트 경로·설비 공간 조정
전선관·급수배관	설비 경로 중복	배치 및 관련 기준 검토
배관·창호	개구부 및 보강재 간섭	건축·구조·설비 협의
덕트·조명	천장 설비 밀집	설비 배치 조정
욕실 포드 연결부	배관 위치 불일치	연결 좌표 재확인
모듈 간 연결부	현장 접속 불량	인터페이스 상세 검토
유지보수 공간	접근성 부족	점검구·작업 공간 확보

실제 해결방법은 구조 및 설비설계 조건에 따라 달라질 수 있습니다.

따라서 현장 작업자가 독자적으로 구조 부재를 수정하거나 설비 성능을 변경해서는 안 됩니다.

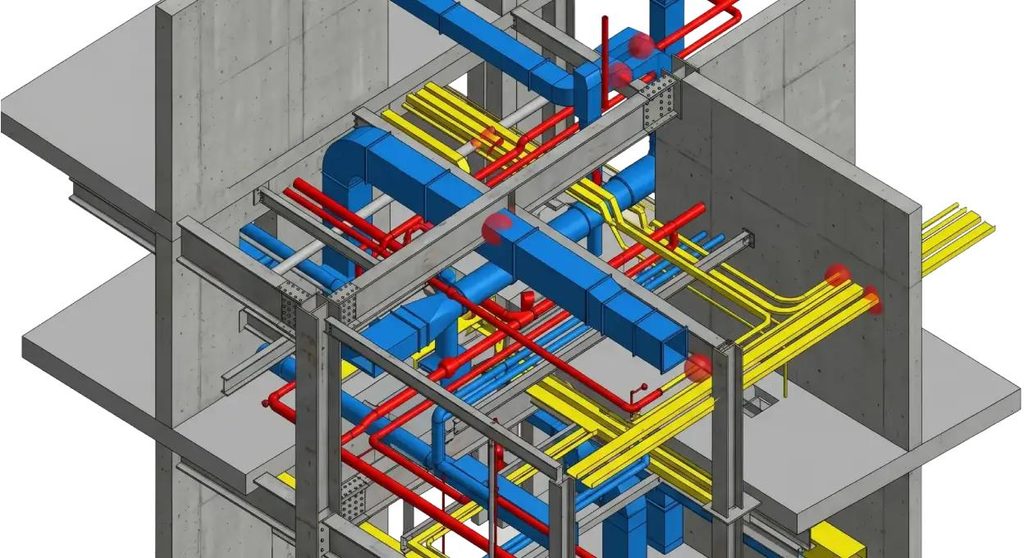

5. BIM을 활용한 MEP 간섭 검토 절차

BIM(Building Information Modeling)은 건축물의 형상과 정보를 디지털 모델로 관리하는 방법입니다.

모듈러 건축에서는 구조, 건축, 설비 모델을 함께 검토하여 간섭을 조기에 발견하는 데 활용할 수 있습니다.

1단계: 최신 모델 확보

건축, 구조, 기계설비, 전기설비와 배관설비의 최신 모델을 확보합니다.

모델의 개정번호와 작성 기준을 확인해야 합니다.

2단계: 공통 좌표 확인

각 분야 모델이 동일한 기준점과 좌표체계를 사용하는지 확인합니다.

좌표가 맞지 않으면 실제로 존재하지 않는 간섭이 나타날 수 있습니다.

3단계: 모델 통합

각 분야 모델을 통합해 설비와 구조체의 위치 관계를 확인합니다.

4단계: 간섭 검토 실행

설정된 검토 조건에 따라 물리적 충돌과 필요한 이격공간을 확인합니다.

5단계: 간섭 유형 분류

발견된 문제를 구조·설비 충돌, 설비 간 충돌, 유지보수 공간 부족 등으로 분류합니다.

6단계: 책임 분야 지정

각 간섭 항목의 검토 책임자를 지정합니다.

구조체와 배관이 충돌한 경우에는 구조와 설비 담당자가 함께 검토해야 할 수 있습니다.

7단계: 해결안 검토

배관 경로 변경, 덕트 배치 조정 또는 승인된 구조 상세 변경 등 가능한 해결안을 검토합니다.

8단계: 수정 모델 재검토

승인된 해결안을 모델에 반영하고 간섭이 해소되었는지 다시 확인합니다.

6. BIM 간섭 검토에서 주의할 점

BIM 모델에서 충돌이 발견되지 않았다고 해서 모든 설비 문제가 해결되었다고 판단할 수는 없습니다.

실제 시공에는 다음과 같은 조건이 추가로 영향을 줍니다.

• 배관 보온재와 덕트 단열재 두께
• 배관 고정구 및 지지대
• 시공 도구가 들어갈 공간
• 설비 점검 및 교체 공간
• 제작 공차와 설치 공차
• 운송 중 보호가 필요한 부품
• 모듈 현장 연결 순서

따라서 모델 간섭 검토는 설계 조정에 유용한 도구이지만, 실제 제작 및 설치 가능성을 확인하는 절차와 함께 운영해야 합니다.

7. 가상 사례: 욕실 배수관과 LGS 바닥 조이스트가 충돌한 경우

다음은 실제 프로젝트 자료가 아닌 설계 조정 절차를 설명하기 위한 가상 사례입니다.

한 모듈러 주택 공장에서 욕실 배수관을 설치하려던 중 승인된 설비도면의 배관 경로가 LGS 바닥 조이스트와 겹치는 문제가 발견되었다고 가정하겠습니다.

항목	가상 기록
프로젝트	Modular Housing Project
모듈 번호	M-08
위치	욕실 바닥
관련 구조부재	LGS 바닥 조이스트
관련 설비	배수관
발견 시점	공장 제작 전 검토
문제 내용	배관 경로와 구조부재 충돌
최초 조치	해당 구간 제작 보류
후속 조치	구조·배관 설계 조정

작업자가 조이스트에 구멍을 추가하면 배관을 통과시킬 수 있다고 생각할 수 있습니다.

그러나 조이스트의 임의 절단이나 천공은 구조성능에 영향을 줄 수 있습니다.

따라서 먼저 승인된 구조 상세에 허용된 관통부가 있는지 확인해야 합니다.

배관 경로 변경이 가능하다면 배수 경사, 연결 위치와 유지보수 조건을 함께 검토합니다.

배관 경로를 변경할 수 없다면 관련 구조기술자가 적절한 대안을 검토해야 합니다.

이 사례에서 중요한 것은 현장에서 즉시 수정하는 것보다 설계 책임자들이 변경안을 검토하고 승인한 뒤 제작하는 것입니다.

8. MEP 간섭 발견 시 RFI 작성방법

RFI(Request for Information)는 설계도면이나 기술자료에서 확인이 필요한 사항을 공식적으로 질의하는 문서입니다.

MEP 간섭이 발생했을 때는 문제 위치와 관련 자료를 명확하게 제시해야 합니다.

RFI 작성 예시

항목	작성 예시
RFI 번호	RFI-2026-026
모듈 번호	M-08
위치	욕실 바닥
관련 도면	구조도면·배관도면
문제 내용	배수관과 LGS 조이스트 충돌
검토 요청	승인 가능한 배관 경로 또는 구조 상세 확인
첨부자료	간섭 이미지·도면 발췌
담당 분야	구조·배관 설계
상태	답변 대기

RFI를 작성할 때는 단순히 “배관이 설치되지 않습니다”라고 기록하기보다 어떤 부재가 어느 위치에서 충돌하는지 명확하게 설명하는 것이 좋습니다.

가능하다면 BIM 간섭 화면과 관련 도면번호를 첨부합니다.

승인된 답변을 받은 후에는 관련 제작도면과 작업지시서에 변경사항이 반영되었는지 확인해야 합니다.

9. 공장 제작 전 MEP 간섭 체크리스트 12가지

□ 1. 최신 승인 건축·구조·설비도면을 확보했는가?

□ 2. 구조체와 배관의 충돌 여부를 확인했는가?

□ 3. 덕트와 구조보의 간섭을 확인했는가?

□ 4. 전선관과 다른 설비의 경로를 검토했는가?

□ 5. 배관 보온재와 덕트 단열재 공간을 고려했는가?

□ 6. 창호 및 출입문 개구부와 설비 간섭을 확인했는가?

□ 7. 욕실 포드의 설비 연결 위치를 확인했는가?

□ 8. 모듈 간 MEP 연결 좌표를 검토했는가?

□ 9. 설비 점검 및 유지보수 공간을 확보했는가?

□ 10. 제작 공차와 설치 공차의 영향을 검토했는가?

□ 11. 미해결 간섭에 대한 RFI와 승인 상태를 확인했는가?

□ 12. 승인된 변경사항이 제작도면에 반영되었는가?

이 체크리스트는 프로젝트별 MEP 조정 절차와 검사 및 시험계획서(ITP)에 맞춰 수정할 수 있습니다.

10. MEP 간섭 관리대장 작성 예시

모듈러 공장에서는 발견된 간섭을 목록으로 관리하면 설계 변경과 제작 진행 상태를 확인하기 쉽습니다.

간섭 ID	위치	간섭 내용	담당 분야	상태
CL-001	M-08 욕실	배수관·조이스트	구조·배관	검토 중
CL-002	M-09 천장	덕트·조명	기계·전기	수정 완료
CL-003	M-10 외벽	전선관·창호	전기·건축	답변 대기
CL-004	M-11 접합부	급수관 연결 위치	배관·제작	재검토

이 표는 가상의 관리대장입니다.

실제 운영에서는 관련 도면번호, 발견 날짜, 수정 책임자, 승인 날짜와 재검토 결과를 추가하는 것이 좋습니다.

특히 간섭이 해결되었다고 표시하기 전에 수정된 도면과 실제 제작 상태가 일치하는지 확인해야 합니다.

11. 모듈러 주택 MEP 간섭을 줄이는 설계관리 방법

설계 초기부터 구조와 설비를 함께 검토

건축 공간이 확정된 뒤 설비를 배치하는 방식은 간섭을 증가시킬 수 있습니다.

가능하다면 구조체 배치와 주요 설비 경로를 초기 단계부터 함께 검토하는 것이 좋습니다.

반복 모듈의 표준화

동일한 욕실이나 주방 모듈을 반복 사용하는 경우 설비 연결 위치를 표준화하면 설계 조정과 품질관리에 도움이 됩니다.

다만 표준 모듈이라도 프로젝트별 구조 및 설비조건을 확인해야 합니다.

모듈 간 연결부 상세 확정

현장에서 연결되는 배관과 전기설비의 위치를 명확하게 정하고, 필요한 작업 공간을 확보해야 합니다.

설계 변경 이력 관리

간섭 해결을 위해 설비 경로가 변경되었다면 건축, 구조와 설비도면에 동일한 변경사항이 반영되어야 합니다.

공장 제작 전 최종 검토

주요 간섭이 해결되지 않은 상태에서 제작을 시작하면 재작업이 발생할 수 있습니다.

따라서 프로젝트에서 정한 승인 절차에 따라 미해결 간섭을 확인하고 제작 가능 여부를 결정해야 합니다.

12. 호주 모듈러 건축에서 확인할 관련 기준

호주에서 모듈러 주택을 설계하고 제작하는 경우에는 프로젝트에 적용되는 National Construction Code(NCC)와 관련 설비·구조 기준을 확인해야 합니다.

특히 LGS 구조체에 설비 관통부를 설치할 때는 구조설계 요구사항을 검토해야 합니다.

배관과 전기설비 역시 해당 분야의 적용 기준과 승인된 설계자료에 따라 설치해야 합니다.

BIM 간섭 검토 결과는 설계 조정을 위한 중요한 자료이지만, 그 자체가 구조 변경이나 설비 변경에 대한 공식 승인으로 간주되는 것은 아닙니다.

기술 참고자료

• Australian Building Codes Board — National Construction Code
• Standards Australia — 관련 기술표준 검색
• buildingSMART International — BIM 및 정보교환 관련 자료

13. 자주 묻는 질문 FAQ

Q1. 모듈러 주택 MEP 간섭은 반드시 BIM으로 검토해야 하나요?

모든 프로젝트에서 동일한 BIM 활용 수준이 요구되는 것은 아닙니다. 다만 복잡한 설비와 반복 모듈을 사용하는 경우에는 3차원 모델을 활용한 간섭 검토가 도움이 될 수 있습니다.

Q2. 배관이 LGS 스터드와 충돌하면 구멍을 뚫어도 되나요?

임의로 천공하거나 절단해서는 안 됩니다. 승인된 구조 상세와 제조사 요구사항을 확인하고 필요한 경우 구조기술자의 검토를 받아야 합니다.

Q3. BIM에서 충돌이 없으면 실제 시공에도 문제가 없나요?

반드시 그렇지는 않습니다. 단열재, 고정구, 유지보수 공간, 제작 공차와 설치 순서 등 모델에 충분히 반영되지 않은 조건이 있을 수 있습니다.

Q4. 모듈 간 배관 연결 위치가 맞지 않으면 어떻게 해야 하나요?

실제 제작 치수와 승인된 연결 상세를 확인하고 관련 설계자 및 제작 담당자와 수정방법을 검토해야 합니다.

Q5. MEP 간섭 검토는 언제 하는 것이 가장 좋나요?

설계 초기부터 주요 설비 경로를 조정하고, 공장 제작도면 승인 전에 주요 간섭을 해결하는 것이 좋습니다. 제작과 현장 설치 단계에서도 필요한 재확인이 이루어져야 합니다.

14. 결론: MEP 간섭은 공장 제작 전에 해결해야 한다

모듈러 주택 MEP 간섭은 배관, 덕트와 전기설비가 구조체 또는 다른 설비와 충돌하면서 발생하는 문제입니다.

특히 LGS 구조체와 배수관, 천장 덕트, 욕실 포드 연결부, 모듈 간 설비 연결 위치는 제작 전에 충분히 검토해야 합니다.

간섭을 해결할 때는 단순히 설비를 이동하거나 구조체를 수정하는 방식보다 건축·구조·설비 담당자가 함께 검토하는 절차가 중요합니다.

따라서 최신 도면 확보 → BIM 또는 도면 간섭 검토 → 문제 분류 → RFI 발행 → 승인된 해결안 반영 → 재검토 → 제작 진행이라는 흐름을 유지하는 것이 좋습니다.

모듈러 건축의 장점은 공장에서 빠르게 제작하는 것만이 아닙니다.

설계 단계에서 문제를 발견하고 해결함으로써 현장 재작업을 줄이고 안정적인 시공 품질을 확보하는 데 있습니다.
