모듈러 주택 현장 도착 검사는 공장에서 출고된 Module이 트럭에서 내려지는 날 단순히 외관에 흠집이 없는지만 확인하는 작업이 아닙니다.

모듈러 주택은 공장에서 상당 부분 완성되지만 그 이후에는 일반적인 현장건축과 다른 중요한 단계를 거칩니다.

Factory → Loading → Transport → Site Arrival → Crane Lifting → Module Setting → Connection

즉, 공장에서 PASS를 받았더라도 운송과 하역 과정에서 새로운 변수가 생길 수 있습니다.

그래서 제가 실제 호주 LGS 모듈러 프로젝트를 진행한다면 현장 도착일을 단순한 배송일이 아니라 두 번째 품질검사의 시작점으로 관리하고 싶습니다.

Factory PASS가 Site PASS를 의미하지 않는 이유

공장에서는 벽체가 수평·수직으로 놓인 안정적인 환경에서 검사됩니다.

하지만 출고 후 Module은 이동합니다.

트럭에 고정되고 도로를 주행하며 진동과 움직임을 경험하고, 현장에서는 다시 Crane으로 들어 올려집니다.

따라서 현장에 도착했을 때 제가 확인하고 싶은 질문은 이것입니다.

“공장에서 확인한 품질이 운송 후에도 그대로 유지되고 있는가?”

이 질문에 답하기 위해 도착 즉시 상태를 기록해야 합니다.

현장 도착 전에 먼저 준비할 4가지

Module이 현장에 도착한 뒤 검사표를 찾기 시작하면 늦습니다.

저라면 도착 전에 다음 자료를 준비하겠습니다.

① Module Schedule

M01, M02, M03 등 현장에 도착할 Module ID 목록입니다.

② Factory Final Inspection

공장 출고 직전 PASS 기록입니다.

③ Transport Condition Record

출고 당시 외관과 보호상태를 확인할 수 있는 사진입니다.

④ Site Arrival Inspection Sheet

현장에서 바로 사용할 검사표입니다.

이 네 자료가 있으면 출고 당시와 도착 당시의 상태를 비교할 수 있습니다.

1. Module ID가 맞는지 확인한다

가장 단순해 보이지만 첫 번째로 확인해야 합니다.

현장에는 여러 Module이 순서대로 도착할 수 있습니다.

따라서,

M01

M02

M03

와 같은 Module ID가 설치계획과 일치하는지 확인합니다.

사진을 찍을 때도 Module ID가 함께 보이도록 기록하면 이후 추적이 쉬워집니다.

2. 운송 고정장치와 접촉부를 확인한다

Module은 운송 중 움직이지 않도록 고정됩니다.

현장에 도착하면 고정장치 주변이나 접촉위치에 예상하지 못한 손상이 없는지 확인합니다.

특히 보호재가 닿았던 부분과 Strap 또는 고정부 주변을 살펴봅니다.

3. Module 전체 변형 여부를 먼저 본다

세부적인 Scratch부터 찾기 전에 전체 형상을 봅니다.

Module Corner,

Floor Line,

Roof Line,

Opening

등을 육안으로 확인하고 명확한 이상이 없는지 살펴봅니다.

필요한 프로젝트에서는 지정된 치수와 허용오차에 따라 측정검사를 진행합니다.

4. Lifting Point 상태를 확인한다

Crane Lifting 직전에 반드시 확인하고 싶은 부분입니다.

Lifting Point와 주변 구조에 손상이나 변형이 없는지 확인합니다.

중요한 것은 현장에서 임의로 판단해 들어 올리는 것이 아니라 프로젝트의 승인된 Lifting Plan과 지정된 Lifting Point를 따르는 것입니다.

5. 외장재 손상을 확인한다

외장은 운송 중 가장 쉽게 눈에 띄는 부분입니다.

확인할 것은 단순 Scratch만이 아닙니다.

Crack

Dent

Loose Panel

Joint Damage

Edge Damage

등을 확인합니다.

작은 손상이라도 Water Control에 영향을 줄 가능성이 있다면 별도로 표시합니다.

6. 외장재 하단을 확인한다

Module 하단은 운송과 하역 중 가까이에서 보기 좋은 위치입니다.

Wall Base와 Cladding Bottom Edge, Flashing 등이 손상되지 않았는지 확인합니다.

제61편에서 다룬 해안지역 프로젝트라면 이 부분은 수분·부식관리 측면에서도 중요하게 보고 싶습니다.

7. Roof Edge와 지붕 외곽을 확인한다

현장에 내려놓은 상태에서 Roof Edge를 확인합니다.

운송 중 보호상태와 Flashing, Edge Detail 등에 이상이 없는지 살펴봅니다.

지붕이 완성된 상태로 운송되는 시스템이라면 특히 운송 전후 사진을 비교하는 것이 유용합니다.

8. Window Glass를 확인한다

창문은 바로 확인할 수 있는 중요한 항목입니다.

Glass Crack,

Chip,

Frame Damage

등 눈에 보이는 손상이 없는지 확인합니다.

하지만 유리만 보고 끝내지 않습니다.

9. Window Frame과 Interface를 확인한다

창호 Frame의 변형과 주변 Flashing, Seal, Sill 부분도 함께 봅니다.

창문은 외피의 중요한 Interface이기 때문에 운송 손상이 Water Management Detail까지 영향을 주지 않았는지 확인합니다.

10. Door 작동상태를 확인한다

가능한 상태라면 Door의 개폐와 Frame 상태를 확인합니다.

운송 후 문이 갑자기 잘 닫히지 않는다면 단순 Hardware 문제인지, 설치 또는 Module 상태와 관련된 문제인지 추가 확인이 필요할 수 있습니다.

현장 도착 시 작동상태를 기록해두면 설치 후 변화와도 비교할 수 있습니다.

11. 내부 마감 균열과 이탈을 확인한다

공장에서 내부마감까지 완료된 Module이라면 실내도 확인합니다.

벽과 천장, Cabinetry, Trim 등에서 운송 후 눈에 띄는 손상이 없는지 봅니다.

여기에서 중요한 것은 작은 미관상 문제와 구조·외피 문제의 징후일 수 있는 현상을 구분하는 것입니다.

의심되는 경우 담당 전문가의 추가검토가 필요합니다.

12. Cabinet과 고정 Fixture를 확인한다

Kitchen Cabinet, Vanity, Built-in Furniture 등 공장에서 설치된 Fixture가 있다면 고정상태를 확인합니다.

운송 전에 잘 고정되어 있었더라도 이동 과정 이후 다시 점검하는 것이 좋습니다.

13. Plumbing Connection Point를 확인한다

모듈 외부로 연결되는 Plumbing Point를 확인합니다.

Pipe가 손상되지 않았는지,

Cap이 유지되어 있는지,

Connection Point가 오염되지 않았는지,

현장 연결 위치와 일치하는지 봅니다.

이후 Module-to-Module 또는 Module-to-Site 연결에 직접 영향을 주기 때문입니다.

14. Electrical Connection Point를 확인한다

전기 Connection Point도 같은 방식으로 봅니다.

Cable과 Connector, 보호상태, Identification을 확인합니다.

특히 여러 Module이 있는 경우 어떤 Connection이 어느 Module과 연결되는지 Label 관리가 중요합니다.

15. HVAC Connection을 확인한다

Duct, Refrigerant 관련 연결부, Condensate Drain 등 설계에 따라 현장에서 연결해야 하는 HVAC Interface를 확인합니다.

운송 중 임시 보호 Cap이나 Cover가 제대로 유지되었는지도 봅니다.

16. MEP Penetration의 Seal 상태를 확인한다

외피를 통과하는 MEP Penetration이 공장에서 완성된 경우 Seal과 Flashing 상태를 확인합니다.

운송 중 움직임으로 손상이 발생하지 않았는지 보는 것입니다.

관통부는 작은 면적이지만 기밀·방수 등 여러 성능이 만나는 위치일 수 있습니다.

17. Module Joint 접합면을 확인한다

현장 설치에서 가장 중요한 부분 중 하나입니다.

Module A와 Module B가 서로 만날 접합면이,

손상되지 않았는지,

이물질이 없는지,

연결부품이 준비되어 있는지,

Seal·Insulation 관련 자재가 준비되어 있는지 확인합니다.

Module Joint는 설치 후 가려질 수 있기 때문에 연결 전 사진을 반드시 남기고 싶은 위치입니다.

18. 임시 Weather Protection을 확인한다

설치가 하루에 모두 끝나지 않을 수도 있습니다.

따라서 현장에 도착한 Module의 개방된 Joint와 Connection Point가 비나 먼지 등에 노출되지 않도록 임시 보호계획이 필요한지 확인합니다.

특히 외피가 아직 연결되지 않은 상태를 완성된 주택과 동일하게 생각하면 안 됩니다.

19. Foundation과 Module Interface를 다시 확인한다

Module만 검사해서는 부족합니다.

집을 받을 Foundation 또는 Support Point도 준비되어 있어야 합니다.

설치 전,

위치

Level

Connection Point

Bearing Area

등 프로젝트 도면에 따라 필요한 상태를 확인합니다.

Module이 완벽해도 받쳐주는 현장이 준비되지 않았다면 설치품질에 영향을 줄 수 있습니다.

20. Crane Lifting 전에 최종 HOLD POINT를 둔다

제가 이번 글에서 가장 중요하게 생각하는 단계입니다.

20가지 검사가 끝났다고 바로 들어 올리지 않습니다.

SITE ARRIVAL HOLD POINT

를 하나 둡니다.

검사자가 기록을 확인하고,

PASS

또는 필요한 수정·검토가 완료된 뒤에만 Lifting 단계로 넘어가는 방식입니다.

개념적으로는,

Module Arrives

→ Inspection

→ Defect Record

→ Correction / Engineering Review if Required

→ PASS

→ Release for Lifting

입니다.

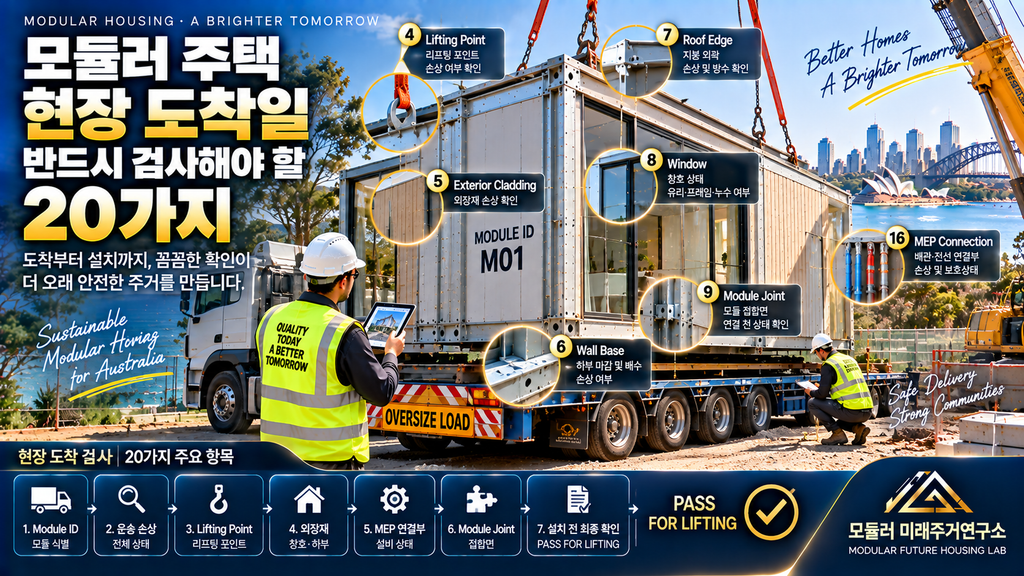

현장 도착 검사 20가지 한눈에 보기

이번 제62편의 핵심 체크리스트입니다.

No.	검사 항목	PASS	FAIL	사진
1	Module ID	□	□	□
2	Transport Fixing Area	□	□	□
3	Overall Module Condition	□	□	□
4	Lifting Point	□	□	□
5	Exterior Cladding	□	□	□
6	Wall Base	□	□	□
7	Roof Edge	□	□	□
8	Window Glass	□	□	□
9	Window Interface	□	□	□
10	Door Operation	□	□	□
11	Internal Finish	□	□	□
12	Cabinet/Fixture	□	□	□
13	Plumbing Connection	□	□	□
14	Electrical Connection	□	□	□
15	HVAC Connection	□	□	□
16	MEP Penetration	□	□	□
17	Module Joint Face	□	□	□
18	Weather Protection	□	□	□
19	Foundation Interface	□	□	□
20	Release for Lifting	□	□	□

사진은 ‘많이’보다 ‘찾을 수 있게’ 남긴다

현장에서 사진을 수백 장 찍어도 나중에 어느 Module의 어느 위치인지 찾을 수 없다면 가치가 떨어집니다.

그래서 저는 사진명을 다음처럼 관리하고 싶습니다.

M01-ARRIVAL-OVERALL

M01-WINDOW-W03

M01-LIFTING-POINT-L02

M01-MEP-PLUMBING-P01

M01-MODULE-JOINT-J01

이런 식으로 Module ID + 위치 + 검사내용을 연결합니다.

가능하다면 Digital Checklist 또는 QR 기반 기록 시스템과 연동하는 방법도 검토할 수 있습니다.

FAIL을 발견했을 때 바로 고치기 전에 할 일

현장에서 손상을 발견하면 빨리 고치고 싶은 마음이 들 수 있습니다.

하지만 먼저 기록하는 것이 중요합니다.

제가 사용할 순서는 다음과 같습니다.

① 사진 촬영

② Module ID 기록

③ 정확한 위치 표시

④ 손상 내용 기록

⑤ 책임자 통보

⑥ 필요한 경우 기술검토

⑦ 승인된 방법으로 수정

⑧ 재검사

⑨ PASS 기록

특히 구조나 Lifting 관련 이상이 의심되는 경우 현장에서 임의로 수정하거나 그대로 Lifting하지 않고 적절한 책임자의 검토를 거치는 것이 중요합니다.

공장 사진과 현장 사진을 비교한다

이 방식은 모듈러 건축에서 특히 유용하다고 생각합니다.

예를 들어 공장 출고 직전에 M02 Window W04를 촬영해두었습니다.

현장 도착 후 같은 위치를 다시 촬영합니다.

그러면,

Factory Final Photo

↔

Site Arrival Photo

를 비교할 수 있습니다.

손상이 언제 발생했는지 판단하는 데도 도움이 되고, 운송방식이나 보호방법을 개선할 자료도 됩니다.

제가 호주 사업에서 만들고 싶은 ‘3번의 PASS’

앞으로 실제 LGS 모듈러 프로젝트를 운영한다면 저는 한 채의 Module에 최소 세 번의 중요한 PASS 기록을 남기고 싶습니다.

PASS 1 — FACTORY

공장 출고 가능 상태

PASS 2 — ARRIVAL

운송 후 현장 도착 상태

PASS 3 — POST INSTALLATION

Crane Lifting과 Module Connection 이후 상태

이렇게 하면 품질관리가,

공장 → 운송 → 현장

으로 이어집니다.

특히 문제가 발생했을 때도 어느 단계에서 변화가 생겼는지 추적하기 쉬워집니다.

현장 도착일에 제가 직접 보고 싶은 5곳

20개 항목 중 제가 먼저 달려가 확인하고 싶은 곳을 다섯 곳만 고른다면 다음과 같습니다.

Lifting Point

Window Interface

Wall Base

MEP Connection

Module Joint

이곳들은 단순 미관보다 이후 설치·외피·설비 연결과 직접 관계되는 위치이기 때문입니다.

완성된 거실이 예쁜지를 확인하는 것은 그 다음입니다.

모듈러 사업을 준비하며 제가 생각하는 ‘배송’의 의미

처음에는 저도 모듈러 주택의 운송을 공장에서 만든 집을 현장으로 가져오는 물류 과정이라고 생각했습니다.

하지만 Transport Engineering과 Crane Lifting, Module Connection, QA/QC를 공부하면서 생각이 달라졌습니다.

운송은 생산과 설치 사이에 있는 품질 공백이 될 수 있습니다.

그래서 이 구간을 단순히 물류업체에 맡기고 끝내기보다,

Factory Condition

→ Transport

→ Arrival Condition

을 연결해 관리해야 한다고 생각합니다.

제가 호주에서 실제 사업을 시작한다면 현장 도착일에는 단순히 트럭을 기다리는 사람이 아니라 Factory QA 기록을 들고 Module 상태를 비교하는 검사 담당자가 반드시 있도록 하고 싶습니다.

FAQ

Q1. 공장에서 검사한 모듈을 현장에서 왜 다시 검사해야 하나요?

공장 출고 이후 운송·하역·Crane Lifting 과정이 있기 때문입니다. 현장 도착 시 상태를 다시 확인하면 운송 후 변화나 손상을 조기에 발견할 수 있습니다.

Q2. 작은 외장 Scratch도 FAIL인가요?

모든 미세한 외관 손상이 동일한 수준의 FAIL을 의미하는 것은 아닙니다. 프로젝트 검사기준에 따라 미관 문제와 기능·외피·구조에 영향을 줄 수 있는 문제를 구분해야 합니다.

Q3. Module에 손상이 있으면 바로 Crane으로 들어 올리면 안 되나요?

손상의 위치와 정도에 따라 판단이 달라집니다. 특히 구조 또는 Lifting 관련 이상이 의심된다면 적절한 검토와 승인 없이 진행하지 않는 것이 중요합니다.

Q4. 현장 도착 검사에는 사진이 꼭 필요한가요?

사진기록은 출고 당시와 현장 상태를 비교하고 수정 이력을 남기는 데 매우 유용합니다. Module ID와 위치정보를 함께 관리하면 활용도가 높아집니다.

Q5. 도착 검사 후에는 어떤 검사가 이어지나요?

Crane Lifting과 Module Setting, Joint Connection 이후 다시 설치상태를 확인하는 Post-Installation QA/QC가 이어지는 것이 좋습니다.

마무리

모듈러 주택 현장 도착 검사에서 제가 가장 중요하게 생각하는 것은 손상을 많이 찾아내는 것이 아닙니다.

핵심은 공장에서 확인한 품질을 현장까지 끊김 없이 추적하는 것입니다.

FACTORY PASS

→ TRANSPORT

→ ARRIVAL PASS

→ LIFTING

→ INSTALLATION PASS

이 기록이 하나의 흐름으로 연결되면 모듈러 건축의 공장제작 장점을 현장까지 이어갈 수 있습니다.

좋은 모듈러 주택은 공장에서 잘 만든 집만을 의미하지 않습니다.

잘 만든 Module이 운송되고, 검사되고, 정확하게 설치되어 최종적으로 같은 품질을 유지하는 것.

제가 실제 프로젝트를 운영하게 된다면 현장 도착일의 20가지 검사를 그 연결고리의 중요한 Hold Point로 만들고 싶습니다.
