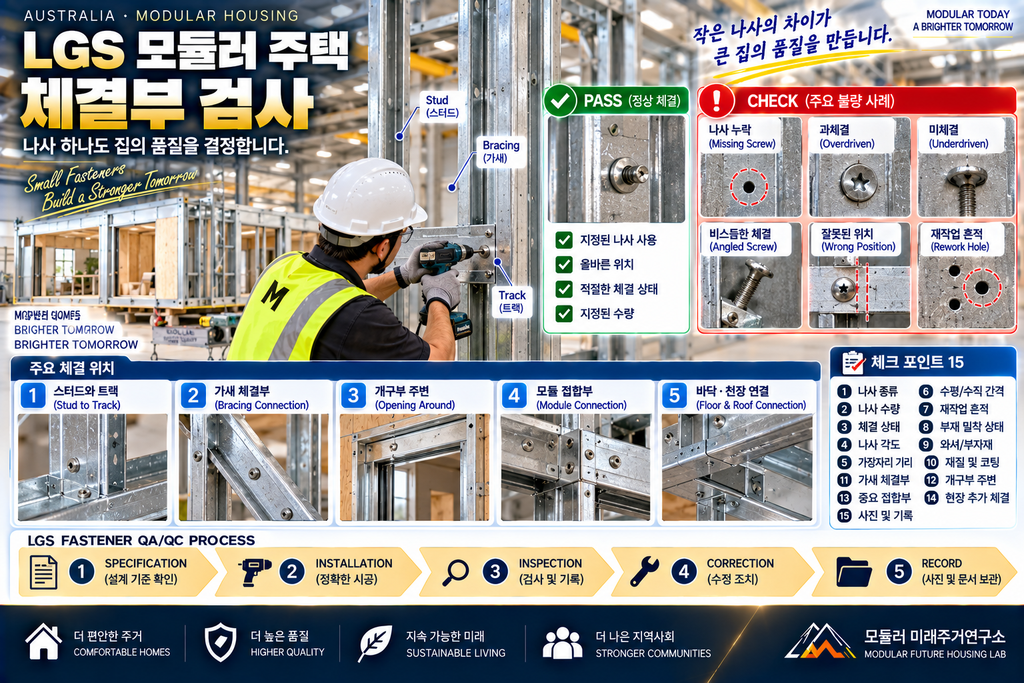

LGS 모듈러 주택 체결부는 왜 작은 나사까지 관리해야 할까?

LGS 모듈러 주택 체결부를 볼 때 나사는 구조 프레임에 비해 너무 작아 중요하지 않은 부품처럼 보이기 쉽습니다.

하지만 LGS 프레임은 Stud, Track, Bracing과 여러 부재가 Connection을 통해 하나의 시스템으로 작동합니다.

도면에 적절한 LGS 부재가 지정되어 있어도 실제 생산 과정에서 체결부의 종류·수량·위치·시공상태가 설계와 달라진다면 완성된 Connection 역시 설계 의도와 달라질 수 있습니다.

그래서 저는 LGS 공장을 본다면 큰 프레임만 보지 않을 것입니다.

오히려 가까이 가서 나사 한 개가 어떻게 설치되어 있는지부터 살펴보겠습니다.

좋은 품질은 큰 구조부재에서만 드러나는 것이 아니라 반복되는 작은 Detail에서 더 쉽게 드러날 수 있기 때문입니다.

Fastener는 모두 같은 나사가 아니다

LGS 제작에 사용되는 Fastener는 프로젝트와 Connection에 따라 달라질 수 있습니다.

예를 들어 사용하는 시스템에 따라 다음과 같은 차이가 있을 수 있습니다.

• Screw type
• Diameter
• Length
• Head type
• Thread
• Washer
• Material
• Coating
• 설치 위치
• 필요한 수량

따라서 공장 바닥에 놓인 나사만 보고 적합성을 판단해서는 안 됩니다.

먼저 Approved Drawing 또는 Connection Detail에 무엇이 지정되어 있는지 확인해야 합니다.

검사의 기준은 작업자의 경험이나 육안 느낌이 아니라 승인된 설계자료여야 합니다.

① Missing Fastener — 나사가 빠져 있다

가장 이해하기 쉬운 불량입니다.

도면에는 여러 개의 Fastener가 지정되어 있는데 실제 Connection에서 일부가 누락된 경우입니다.

특히 동일한 Connection이 반복되는 공장생산에서는 작업자가 익숙해지면서 오히려 반복 누락을 놓칠 수도 있습니다.

따라서 QA/QC에서는 단순히

“나사가 있습니까?”

가 아니라

“지정된 위치와 수량대로 설치되어 있습니까?”

를 확인해야 합니다.

② Wrong Fastener — 다른 나사를 사용했다

외형이 비슷하다고 같은 Fastener라고 볼 수 없습니다.

길이, 직경, Thread, Head, 재료와 코팅 등이 다를 수 있기 때문입니다.

현장에서 지정 제품이 부족하다고 비슷해 보이는 Fastener로 임의 대체하는 것은 피해야 합니다.

대체가 필요한 경우에는 해당 Connection의 설계 요구조건에 적합한지 확인해야 합니다.

③ Overdriven — 지나치게 조였다

나사는 많이 조일수록 좋은 것이 아닙니다.

과도한 체결로 연결되는 얇은 강판이나 Washer, 주변 재료가 의도하지 않게 변형되거나 체결 상태가 손상될 수 있습니다.

따라서 작업자는 단순히 Screw Gun의 속도만 높이는 것이 아니라 사용하는 Fastener와 재료에 적절한 설치방법을 따라야 합니다.

④ Underdriven — 끝까지 체결되지 않았다

반대로 Fastener가 제대로 안착하지 않은 상태도 확인해야 합니다.

Screw Head가 뜬 상태라면 연결부가 설계 의도와 다르게 작동할 가능성이 있으므로 원인을 확인해야 합니다.

특히 작업자가 좁은 공간에서 비스듬한 자세로 체결하는 위치는 QA/QC에서 눈여겨볼 필요가 있습니다.

⑤ Screw Angle — 비스듬하게 들어갔다

Fastener가 의도한 방향에서 크게 벗어나 설치되면 Head가 한쪽만 접촉하거나 연결부의 상태가 불균일해질 수 있습니다.

공장에서 반복적으로 동일한 위치에서 비스듬한 Screw가 발견된다면 작업자 개인의 실수만 볼 것이 아니라 Tool Access와 Assembly Sequence도 검토할 필요가 있습니다.

설계가 작업하기 지나치게 어려우면 생산품질에도 영향을 줄 수 있기 때문입니다.

⑥ Edge Distance — 가장자리에 너무 가깝다

Fastener 위치는 아무 곳이나 선택할 수 있는 것이 아닙니다.

강판의 가장자리나 기존 Hole과의 관계가 중요할 수 있습니다.

따라서 도면에 지정된 Connection Pattern과 다르게 임의로 위치를 옮겨 설치했다면 설계 기준과 비교해야 합니다.

핵심은 “나사가 박혀 있다”가 아니라 “올바른 곳에 박혀 있다”입니다.

⑦ Hole Miss — 첫 번째 구멍을 실패했다

작업 중 Fastener가 제대로 체결되지 않아 제거한 뒤 바로 옆에 다시 설치하는 경우가 있을 수 있습니다.

이때 기존 Hole이 남습니다.

한 번의 작은 작업 흔적이라고 무조건 문제가 된다는 뜻은 아니지만, 여러 번 반복된 Hole이나 손상은 Connection 상태를 확인해야 할 신호가 됩니다.

QA/QC에서는 이러한 Rework 흔적도 기록하는 것이 좋습니다.

⑧ Steel-to-Steel Connection이 밀착되어 있는가?

나사가 설치되어 있어도 두 부재 사이에 불필요한 Gap이 남아 있다면 실제 Connection 상태를 추가로 확인해야 합니다.

Fastener의 역할은 단순히 두 부재를 가까이 보이게 만드는 것이 아닙니다.

설계된 연결조건이 실제로 구현되어야 합니다.

따라서 검사자는 Screw Head만 보지 말고 연결되는 두 LGS 부재의 접촉상태도 함께 봅니다.

⑨ Washer가 필요한 곳에 제대로 설치되었는가?

Connection에 따라 Washer나 별도의 체결부품이 사용될 수 있습니다.

이 경우 누락, 잘못된 방향, 손상 등을 확인합니다.

특히 현장 설치 Connection에서는 공장에서 준비된 Hardware Set가 현장까지 제대로 전달되고 사용되는지도 중요합니다.

그래서 Connection Kit를 Module ID와 연결해 관리하는 방식도 유용합니다.

⑩ 서로 다른 금속의 조합을 확인한다

Fastener는 작은 금속부품이지만 주변 금속재료 및 환경조건과 함께 고려해야 합니다.

특히 수분이나 염분에 노출될 가능성이 있는 위치에서는 Fastener와 연결재료의 적합성을 검토하는 것이 중요합니다.

따라서 “Stainless면 무조건 좋다”, “Galvanized면 무조건 괜찮다”처럼 재료명 하나만으로 판단해서는 안 됩니다.

사용환경과 전체 Connection System을 함께 봐야 합니다.

⑪ Fastener 표면 손상과 부식 흔적

공장 생산 중 새 Fastener에서 비정상적인 표면 손상이나 부식 흔적이 보인다면 그냥 사용하기보다 보관환경과 자재상태를 확인하는 것이 좋습니다.

특히 외부에 장기간 노출되거나 습한 장소에 보관된 Hardware는 관리상태도 점검합니다.

이것은 제76편의 Corrosion Risk Map과 직접 연결되는 부분입니다.

⑫ Bracing Connection을 놓치지 않는다

Stud와 Track만 연결되는 것은 아닙니다.

Bracing이 구조적으로 중요한 역할을 하는 시스템이라면 Bracing End Connection과 중간 체결부 역시 도면대로 설치되어야 합니다.

완성 후에는 벽체 내부에 가려질 수 있기 때문에 Close-up 전 검사와 사진 기록이 특히 중요합니다.

⑬ Opening 주변 Fastener

문과 창문 Opening 주변에는 일반 Stud 구간과 다른 Framing Detail이 사용될 수 있습니다.

Header, Jamb, Cripple 등 여러 부재가 만나는 곳에서는 Connection도 복잡해질 수 있습니다.

따라서 QA/QC에서는 일반 벽 한가운데보다 Opening 주변을 별도 검사 포인트로 지정하는 것이 좋습니다.

⑭ Module Corner와 Lifting 관련 Connection

모듈러 주택은 완성된 모듈 자체가 운송되고 양중됩니다.

따라서 Module Corner와 Lifting에 관계되는 구조 Connection은 일반 벽체의 반복 Screw와 같은 수준으로만 관리해서는 안 됩니다.

해당 Connection은 승인된 구조설계와 Lifting Procedure에 따라 확인해야 합니다.

중요 Connection에는 일반 Connection보다 높은 수준의 Hold Point를 두는 방식도 고려할 수 있습니다.

⑮ 현장에서 추가된 Fastener를 구분한다

공장에서 완성된 프레임이 현장 설치 과정에서 수정될 수도 있습니다.

예를 들어 Module Connection이나 현장 조정 과정에서 추가 Fastener가 설치될 수 있습니다.

이때 중요한 것은 공장 상태와 현장 수정상태를 구분하는 것입니다.

FACTORY CONNECTION
SITE CONNECTION
SITE MODIFICATION

이렇게 기록하면 나중에 문제가 발생했을 때 누가 언제 어떤 작업을 했는지 추적하기 쉬워집니다.

LGS Fastener Inspection Card

이번 제82편만의 핵심 실무자료입니다.

검사 항목	PASS	CHECK/FAIL
Fastener Type	도면과 일치	다른 제품
Quantity	지정 수량	누락
Location	지정 위치	위치 이탈
Head Seating	정상 안착	뜸/과체결
Angle	정상	과도하게 비스듬함
Edge Position	Detail 일치	의심 위치
Rework Hole	없음/승인	반복 Hole
Member Contact	정상	Gap 발생
Washer/Accessory	정상	누락/손상
Surface	정상	부식/손상
Bracing	Detail 일치	누락
Opening	Detail 일치	불일치
Critical Joint	승인 확인	확인 필요
Site Modification	기록됨	미기록
Photo Record	있음	없음

이 표를 공장에서 실제로 사용하려면 Connection별 승인도면 번호를 함께 기록하는 것이 좋습니다.

예:

Module ID: M-07
Wall: W-03
Connection: C-12
Drawing: STR-204
Inspector: QA-02
Status: PASS

이렇게 해야 “검사했습니다”가 아니라 무엇을 기준으로 무엇을 검사했는지가 남습니다.

Fastener Defect Map을 만들어보자

작은 Fastener 문제는 사진을 많이 찍어도 나중에 위치를 찾기 어렵습니다.

그래서 평면도 또는 Wall Elevation에 결함 위치를 표시합니다.

예:

F-01 Missing Screw
F-02 Overdriven
F-03 Wrong Position
F-04 Rework Hole

그리고 수정 후 같은 번호로 다시 촬영합니다.

F-01 OPEN → CORRECTED → RE-INSPECTED → CLOSED

이 방식은 작은 결함 하나도 QA/QC 기록 안에서 사라지지 않게 만듭니다.

100개를 다 볼까, Sampling을 할까?

반복 생산에서는 Fastener가 매우 많습니다.

모든 Screw를 같은 강도로 검사하는 방식보다 Connection의 중요도에 따라 검사 수준을 구분할 수 있습니다.

예를 들면,

CRITICAL CONNECTION
→ 100% 확인

REPETITIVE STANDARD CONNECTION
→ 승인된 QA/QC 계획에 따른 검사

COSMETIC/NON-STRUCTURAL CONNECTION
→ 별도 기준

구체적인 Sampling 방법은 프로젝트 품질계획과 구조적 중요도에 따라 정해야 합니다.

핵심은 중요 Connection과 일반 Connection을 똑같이 취급하지 않는 것입니다.

작업자의 Torque 감각만 믿으면 될까?

숙련된 작업자의 경험은 중요합니다.

하지만 품질시스템이 개인의 감각에만 의존하면 작업자가 바뀔 때 결과도 달라질 수 있습니다.

좋은 공장이라면 사용하는 Fastener와 Tool, 작업방법, 검사기준이 어느 정도 표준화되어 있어야 합니다.

즉,

SKILLED WORKER + STANDARD PROCEDURE + QA/QC

세 가지가 함께 있어야 합니다.

제가 LGS 공장을 방문한다면 나사를 이렇게 보겠습니다

호주에서 LGS 모듈러 사업을 준비하며 제조사를 방문한다면 프레임 앞에서 사진만 찍고 지나가지 않을 것입니다.

가까이에서 반복 Connection 몇 곳을 임의로 골라 보겠습니다.

특히,

• Stud-to-Track
• Bracing
• Window Opening
• Door Opening
• Floor-to-Wall
• Roof-to-Wall
• Module Corner
• Module Joint 준비부

를 비교하겠습니다.

여기서 제가 보고 싶은 것은 나사 하나의 완벽함보다 반복되는 품질의 일관성입니다.

첫 번째 Connection은 깔끔한데 세 번째, 네 번째부터 상태가 크게 달라진다면 생산관리 측면에서 질문할 부분이 생깁니다.

제조사에 물어볼 7가지 질문

1. Fastener Specification은 어디에 기록되어 있습니까?
2. 작업자는 Connection별 Screw 수량을 어떻게 확인합니까?
3. 잘못 체결한 Fastener의 Rework 기준이 있습니까?
4. Critical Connection에는 별도의 Hold Point가 있습니까?
5. 현장 추가 Connection은 누가 승인합니까?
6. Fastener 불량을 Module ID와 연결해 기록합니까?
7. 벽을 닫기 전에 누가 최종 PASS를 승인합니까?

이 질문에 도면·절차서·실제 기록으로 답할 수 있다면 단순한 설명보다 훨씬 신뢰할 만한 품질정보가 됩니다.

불량을 발견했을 때의 처리 순서

Fastener 하나가 이상하다고 바로 옆에 나사를 하나 더 박고 끝내서는 안 됩니다.

권장되는 사고방식은 다음과 같습니다.

DEFECT FOUND
↓
IDENTIFY CONNECTION
↓
CHECK APPROVED DETAIL
↓
ASSESS / CORRECT
↓
RE-INSPECT
↓
PHOTO RECORD
↓
CLOSE

특히 구조적으로 중요한 Connection의 수정방법이 불명확하다면 임의로 처리하기보다 설계책임자나 적절한 전문가의 확인이 필요합니다.

FAQ

나사가 하나 빠졌다고 구조적으로 위험한가요?

위치와 Connection 설계에 따라 의미가 달라지므로 하나의 누락만 보고 구조 안전성을 판단할 수 없습니다. 승인된 Connection Detail과 비교해 확인해야 합니다.

나사는 많이 박을수록 튼튼한가요?

그렇게 단정할 수 없습니다. 설계된 위치·수량·간격과 시공방법을 따르는 것이 중요합니다.

비스듬한 나사는 전부 교체해야 하나요?

상태와 Connection 요구조건에 따라 판단해야 합니다. 육안만으로 임의 결정하기보다 검사기준과 승인 Detail을 확인하는 것이 좋습니다.

벽을 닫은 뒤 Fastener는 어떻게 확인하나요?

그래서 Close-up 전 QA/QC와 사진기록이 중요합니다. Module ID·Wall ID와 연결해 사진을 저장하면 향후 추적성이 높아집니다.

일반 소비자도 공장에서 Fastener를 확인할 필요가 있나요?

모든 나사를 직접 검사할 필요는 없습니다. 오히려 제조사가 Specification → Installation → Inspection → Record 체계를 갖고 있는지 확인하는 것이 더 중요합니다.

마무리

LGS 모듈러 주택 체결부의 품질은 나사가 몇 개 보이는가가 아니라 설계된 Connection이 반복해서 정확하게 만들어지는가에 달려 있습니다.

좋은 Fastener QA/QC는 다음 다섯 단계로 연결됩니다.

SPECIFICATION → INSTALLATION → INSPECTION → CORRECTION → TRACEABILITY

LGS 모듈러 주택의 장점 중 하나는 공장에서 동일한 Detail을 반복 생산할 수 있다는 것입니다.

하지만 그 장점은 잘 설계된 Detail을 정확하게 반복할 때 비로소 품질의 장점이 됩니다.

잘못된 Connection을 반복한다면 공장생산의 반복성은 오히려 동일한 결함을 여러 모듈에 복제할 수도 있습니다.

그래서 제가 제조사를 평가할 때는 멀리서 프레임이 반듯해 보이는지만 보지 않겠습니다.

가장 작은 나사 하나까지 어떤 기준으로 설치하고, 누가 검사하고, 어떻게 기록하는지를 보겠습니다.

그 작은 Detail에서 그 공장의 품질관리 수준이 드러날 수 있기 때문입니다.
