모듈러 주택 문틀 뒤틀림, 문짝부터 조정하면 될까?

모듈러 주택 문틀 뒤틀림이 발견되었을 때 가장 먼저 경첩부터 조정하는 것은 원인을 가릴 수 있습니다.

공장에서 문이 정상적으로 열리고 닫혔는데 현장 설치 후 갑자기 문짝이 문틀에 닿거나 잠금장치가 맞지 않는다면 질문을 바꿔야 합니다.

“문에 문제가 생겼는가?”

보다 먼저,

“문 주변의 기준선이 달라졌는가?”

를 확인하는 것입니다.

모듈러 주택은 공장에서 완성된 뒤 Transport → Site Arrival → Crane Lifting → Placement → Module Connection이라는 과정을 거칩니다.

따라서 문은 작은 건축부품이면서 동시에 건물 정렬상태를 보여주는 진단 포인트가 될 수 있습니다.

문이 보내는 5가지 이상 신호

현관문을 열고 닫을 때 다음과 같은 현상이 나타날 수 있습니다.

① 문 상단 한쪽이 문틀에 닿는다
② 문 아래쪽 간격이 좌우로 다르다
③ 문은 닫히지만 잠금장치가 맞지 않는다
④ 문이 저절로 열리거나 닫힌다
⑤ Weather Seal 압착 정도가 한쪽만 다르다

이 다섯 현상을 모두 “문 불량”이라고 부르면 중요한 정보를 놓칠 수 있습니다.

각각의 현상이 Frame Alignment, Level, Plumb, Square, Hardware 중 어디와 관련되는지 구분해야 합니다.

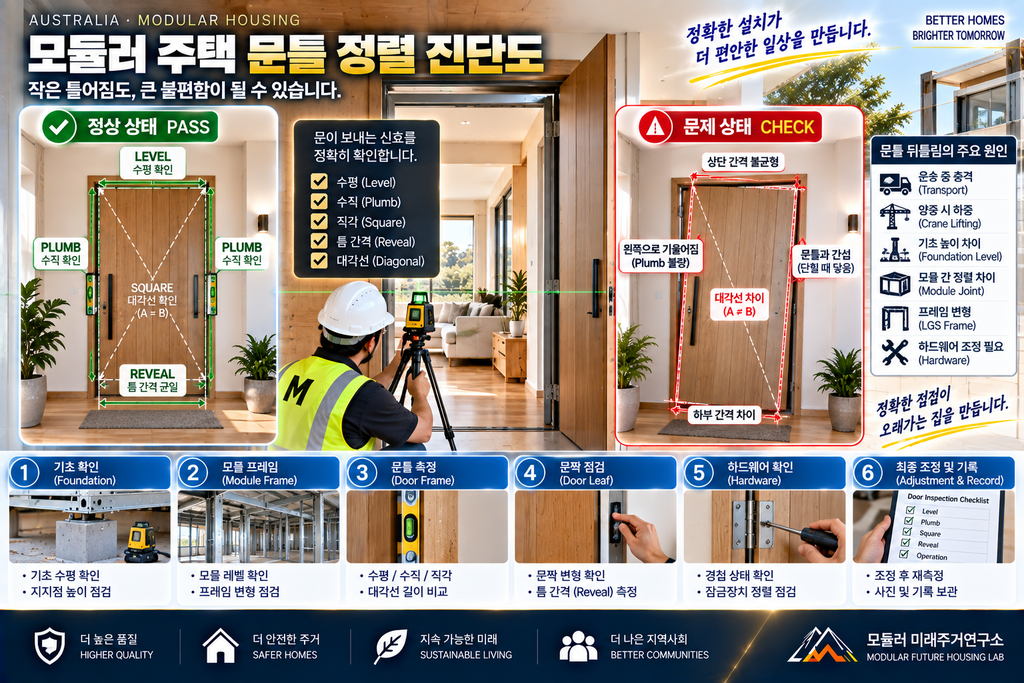

Door Alignment를 보는 네 가지 기준

문을 검사할 때 기본적으로 네 가지 기하학적 상태를 구분하면 이해하기 쉽습니다.

LEVEL

수평 기준입니다.

문틀의 Head 또는 Threshold가 수평인지 확인합니다.

PLUMB

수직 기준입니다.

좌우 Jamb가 수직으로 설치되어 있는지 확인합니다.

SQUARE

문틀 네 모서리가 정상적인 직사각형 관계를 유지하는지 보는 개념입니다.

REVEAL

문짝과 문틀 사이에 보이는 간격입니다.

좋은 Door Alignment에서는 이 간격이 의도한 범위 안에서 비교적 일관되게 나타나야 합니다.

즉,

LEVEL + PLUMB + SQUARE + REVEAL

네 가지를 함께 봐야 합니다.

① 공장에서는 정상인데 현장에서 안 닫힌다면

이 경우 공장 출고 당시 기록이 매우 중요합니다.

출고 전 Door Operation Test가 있었다면 다음 자료를 비교할 수 있습니다.

FACTORY — PASS
SITE ARRIVAL — ?
AFTER LIFTING — ?
FINAL INSTALLATION — FAIL

이 기록만 있어도 문제가 어느 단계 사이에서 나타났는지 범위를 크게 줄일 수 있습니다.

그래서 저는 문을 단순한 마감검사 항목으로 보지 않습니다.

운송 전후 상태를 비교하는 Reference Point로 사용할 수 있습니다.

② 운송 중 모듈에는 어떤 일이 생길까?

모듈은 트럭에 실려 이동합니다.

도로의 요철, 회전, 제동, 지지조건 등 운송 중 다양한 하중조건을 경험할 수 있습니다.

그렇다고 문이 안 닫힌다는 이유만으로 운송 과정에서 구조 손상이 발생했다고 단정해서는 안 됩니다.

먼저 다음을 비교해야 합니다.

• 외부 충격 흔적
• Cladding 손상
• 창호 주변 변화
• Door Reveal
• 내부 마감 균열
• Module Frame 상태

한 가지 증상보다 여러 기준점의 변화가 동시에 나타나는지 보는 것이 중요합니다.

③ Crane Lifting 직후 확인해야 하는 이유

모듈을 Crane으로 들어 올리는 과정은 완성된 모듈에 평상시와 다른 하중상태가 발생하는 단계입니다.

설계된 Lifting Point와 절차에 따라 작업되어야 하며, 설치 후에는 주요 개구부와 마감상태를 다시 확인하는 것이 좋습니다.

특히 큰 Sliding Door나 외부 출입문 주변은 비교 기준으로 활용하기 좋습니다.

BEFORE LIFT → RECORD
AFTER LIFT → CHECK

이렇게 전후 기록을 남기면 단순한 기억보다 훨씬 정확합니다.

④ Foundation Level부터 확인한다

현관문이 맞지 않는다고 바로 문틀을 수정하기 전에 모듈이 놓인 기준면을 확인할 필요가 있습니다.

기초 또는 Support Point의 높이가 설계 기준과 맞지 않으면 모듈 전체 Level에 영향을 줄 수 있기 때문입니다.

따라서 진단 순서는 위에서 아래가 아니라 아래에서 위로 가는 것이 좋습니다.

FOUNDATION
↓
MODULE FRAME
↓
WALL FRAME
↓
DOOR FRAME
↓
DOOR LEAF
↓
HARDWARE

문짝은 마지막입니다.

⑤ Support Point도 함께 본다

모듈이 여러 지점에서 지지되는 시스템이라면 각 Support의 조건이 중요합니다.

특정 위치에서 의도하지 않은 높이 차이나 지지상태가 발생하면 모듈의 Alignment에 영향을 줄 가능성을 검토해야 합니다.

따라서 현장에서 문제가 발견되면 단순히 문 주변만 측정하지 말고 Module Level Survey와 함께 보는 것이 좋습니다.

⑥ Module Joint 주변 문이라면

두 모듈이 만나는 위치 가까이에 문이 있다면 Module Joint의 Alignment도 확인합니다.

각 모듈 자체는 허용범위 안에 있더라도 두 모듈이 현장에서 연결될 때 상대적인 높이와 위치가 맞지 않으면 주변 마감과 개구부에 영향을 줄 수 있습니다.

이때 마감재로 차이를 숨기기 전에 구조적 기준선부터 확인해야 합니다.

⑦ 문틀의 대각선을 측정한다

문틀이 직사각형인지 확인하는 간단한 방법 중 하나는 Diagonal Measurement입니다.

개념적으로,

↘ Diagonal A

와

↙ Diagonal B

를 비교합니다.

두 값의 차이가 크다면 문틀의 Square 상태를 추가로 확인해야 할 신호가 될 수 있습니다.

다만 허용오차는 사용하는 Door System, 프로젝트 사양과 제조사 요구사항에 따라 판단해야 합니다.

숫자를 임의로 정해 모든 문에 적용하면 안 됩니다.

⑧ Reveal Gap을 사진으로 남긴다

문과 문틀 사이의 간격은 육안으로도 유용한 정보를 줍니다.

특히 다음 네 곳을 봅니다.

HEAD
HINGE JAMB
LOCK JAMB
SILL

한쪽에서 Gap이 점점 좁아진다면 위치와 방향을 사진으로 남깁니다.

사진에는 가능하면 작은 Scale이나 측정기준이 함께 나오게 합니다.

그러면 나중에 변화 여부를 비교하기 쉽습니다.

⑨ Hinge부터 무조건 조정하지 않는다

Hinge 조정은 실제 해결방법이 될 수 있습니다.

하지만 원인을 확인하기 전에 조정해버리면 중요한 증거를 잃을 수 있습니다.

예를 들어 문틀이 Square에서 벗어났는데 Hinge만 조정해 문짝을 맞추면 당장은 닫힐 수 있습니다.

그러나 문제의 근원이 무엇이었는지는 남지 않습니다.

따라서 순서는,

MEASURE → RECORD → DIAGNOSE → ADJUST

가 좋습니다.

⑩ Strike Plate가 맞지 않는다면

문짝은 문틀 안으로 들어가지만 Lock이나 Latch가 Strike Plate와 맞지 않는 경우도 있습니다.

이것 역시 Hardware 자체 문제일 수도 있고 Alignment 변화 때문일 수도 있습니다.

따라서 Strike Plate를 바로 이동하기 전에 Door Reveal과 Frame 상태를 먼저 확인합니다.

⑪ Weather Seal도 검사한다

외부문은 단순히 열리고 닫히기만 하면 되는 것이 아닙니다.

닫혔을 때 Weather Seal이 적절하게 작동해야 합니다.

한쪽은 지나치게 눌리고 다른 쪽은 거의 접촉하지 않는다면 공기·물 관리 측면에서도 추가 확인이 필요합니다.

따라서 Door Alignment는 Operation + Airtightness + Water Management와 연결됩니다.

⑫ Threshold 주변 물길을 확인한다

현관문의 하부는 실내외가 만나는 중요한 Interface입니다.

문이 잘 닫히더라도 Threshold 주변의 배수와 Flashing Detail이 잘못되어 있다면 좋은 Door Installation이라고 보기 어렵습니다.

따라서 외부문 검사에서는 문 작동과 함께 Water Exit Path를 확인해야 합니다.

⑬ 문 하나만 문제인가, 여러 개가 동시에 문제인가?

이 질문은 매우 중요합니다.

현관문 하나만 이상하다면 해당 Door Assembly에 집중할 수 있습니다.

반대로 같은 모듈 안에서 여러 문과 창의 Alignment가 동시에 달라졌다면 더 넓은 범위를 확인해야 할 신호가 될 수 있습니다.

예를 들어,

Door 1 — FAIL
Door 2 — FAIL
Window 1 — Alignment Change

라면 단일 Hardware 문제보다 Module Level이나 Frame Geometry까지 검사 범위를 넓히는 것이 합리적입니다.

⑭ 내부문도 비교 기준으로 사용한다

외부문만 볼 필요는 없습니다.

공장 출고 당시 정상 작동했던 내부문도 현장 설치 후 상태를 비교할 수 있습니다.

특히 같은 방향으로 여러 문에서 유사한 변화가 나타난다면 중요한 진단정보가 됩니다.

⑮ 최종 조정 후 반드시 다시 기록한다

문제를 수정했다면 마지막 단계는 단순히 “이제 닫힙니다”가 아닙니다.

수정 후 다음을 다시 기록합니다.

Level
Plumb
Square
Reveal
Operation
Lock
Seal

그리고 상태를 CLOSED로 남깁니다.

이렇게 해야 QA/QC 기록이 완성됩니다.

Door Alignment Diagnostic — 증상으로 원인을 좁히는 표

이번 제81편의 고유 실무자료입니다.

증상	우선 확인	다음 검사
문 상단 한쪽 접촉	Frame Square	Diagonal
하부 Gap 불균형	Threshold Level	Module Level
문이 저절로 움직임	Jamb Plumb	Module Plumb
Lock 불일치	Reveal	Frame/Hardware
Seal 한쪽만 압착	Frame Alignment	Door Leaf
설치 후 갑자기 발생	Site Level	Lift/Placement Record
여러 문 동시 변화	Module Geometry	Foundation/Support
Joint 인접 문 이상	Module Joint	Relative Level
외부문 하부 문제	Threshold	Drainage/Flashing
조정 후 재발	Root Cause	Structural/Support Review

이 표의 목적은 진단을 확정하는 것이 아니라 어디부터 확인할지 결정하는 것입니다.

5-Point Door Measurement Map

현장에서는 문 하나당 다섯 지점을 정해두면 비교하기 쉽습니다.

P1 — Head Level
P2 — Hinge Jamb Plumb
P3 — Lock Jamb Plumb
P4 — Diagonal A/B
P5 — Threshold Level

여기에 Reveal 사진을 추가합니다.

그리고 검사 시점을 기록합니다.

FACTORY
SITE ARRIVAL
AFTER LIFT
FINAL

이렇게 하면 문 하나가 모듈 이동 과정의 작은 계측 기준점 역할을 할 수 있습니다.

제가 제조사를 방문한다면 이렇게 확인하겠습니다

호주에서 LGS 모듈러 제조사를 비교한다면 저는 완성된 Display Home의 현관문을 몇 번 열어보는 것으로 끝내지 않겠습니다.

생산 중인 모듈에서 다음을 확인하겠습니다.

• Door Opening LGS Framing
• Header Detail
• Jamb Stud
• Bottom Track
• Door Frame Fixing
• Flashing
• Threshold
• Weather Seal
• 공장 Door Operation Test
• 출고 전 사진기록

그리고 질문하겠습니다.

“공장에서 PASS였던 문이 현장 설치 후 FAIL이 되면 어느 단계부터 원인을 추적합니까?”

이 질문에 대한 답을 들으면 제조사의 QA/QC 시스템이 단순한 최종검사인지, 공장부터 현장까지 연결된 품질관리인지를 확인하는 데 도움이 됩니다.

Door Alignment 검사 흐름

제가 권하는 순서는 다음과 같습니다.

SYMPTOM FOUND
↓
PHOTO / MEASURE
↓
FOUNDATION LEVEL
↓
MODULE LEVEL & PLUMB
↓
FRAME SQUARE
↓
DOOR REVEAL
↓
HARDWARE
↓
CORRECTION
↓
RE-INSPECTION

핵심은 Hardware를 마지막 쪽에 둔 것입니다.

눈앞의 증상보다 그 아래의 기준선을 먼저 확인하기 위해서입니다.

FAQ

새 모듈러 주택의 문이 조금 뻑뻑하면 정상인가요?

원인을 확인하지 않고 정상 또는 하자라고 단정하기 어렵습니다. Door Operation, Frame Alignment, Seal, Hardware와 설치조건을 확인하는 것이 좋습니다.

운송 후 문이 안 닫히면 구조가 뒤틀렸다는 뜻인가요?

그렇게 단정할 수 없습니다. Door Hardware, Frame, Module Level, Foundation 등 여러 원인이 가능하므로 단계적으로 확인해야 합니다.

문틀 대각선이 다르면 무조건 하자인가요?

프로젝트와 Door System의 허용오차를 기준으로 판단해야 합니다. 단순히 두 숫자가 완전히 동일하지 않다는 이유만으로 결함이라고 단정해서는 안 됩니다.

Hinge를 조정해서 잘 닫히면 해결된 것 아닌가요?

Hardware 조정으로 해결되는 경우도 있지만, 설치 후 갑자기 문제가 발생했다면 조정 전에 원인을 기록하는 편이 좋습니다.

입주 전 모든 문을 검사해야 하나요?

좋은 방법입니다. 외부문과 내부문을 모두 열고 닫아보며 작동·Lock·Seal·Gap을 기록하면 향후 비교할 Baseline이 됩니다.

마무리

모듈러 주택 문틀 뒤틀림을 제대로 조사하려면 문짝에서 시작하지 말고 건물의 기준선에서 시작해야 합니다.

검사 순서는 명확합니다.

FOUNDATION → MODULE → FRAME → DOOR → HARDWARE

공장에서 정상적으로 작동했던 문은 현장 설치 후에도 단순한 출입구 이상의 정보를 줄 수 있습니다.

특히 공장 → 운송 → 양중 → 설치의 상태를 각각 기록하면 작은 Door Alignment 변화도 언제 발생했는지 추적할 수 있습니다.

제가 좋은 모듈러 제조사를 평가한다면 “문이 잘 닫히는 집”만 보지 않겠습니다.

문이 잘 닫히지 않을 때 그 원인을 측정하고 추적하며 수정 결과까지 기록할 수 있는 회사인지를 보겠습니다.

그것이 공장제작 주택이 가질 수 있는 QA/QC의 장점이기 때문입니다.
