LGS 모듈러 주택 벽체 단면 완전 해부

LGS 모듈러 주택 벽체 구조는 단순히 철골 프레임 사이에 단열재를 채우고 외장재와 석고보드를 붙이는 구조가 아닙니다.

벽체에는 구조를 지지하는 역할뿐 아니라 비를 막고, 들어온 물을 배출하고, 공기 흐름을 제어하고, 열 이동을 줄이며, 내부 수증기를 관리하는 여러 기능이 동시에 요구됩니다.

제가 모듈러 사업을 준비하며 여러 업체의 벽체 사양을 살펴보면 겉으로는 비슷한 LGS 주택처럼 보여도 실제 Wall Assembly는 상당히 다릅니다.

그래서 이번 글에서는 특정 업체의 벽체가 정답이라고 가정하지 않고, 외부에서 내부 방향으로 각 층이 어떤 역할을 하는지 하나씩 살펴보겠습니다.

1. 먼저 알아야 할 것: 모든 LGS 벽체가 같은 순서는 아니다

인터넷에서 LGS 벽체 단면도를 검색하면 여러 가지 구성이 나옵니다.

예를 들어 개념적으로는 다음과 같은 조합을 생각할 수 있습니다.

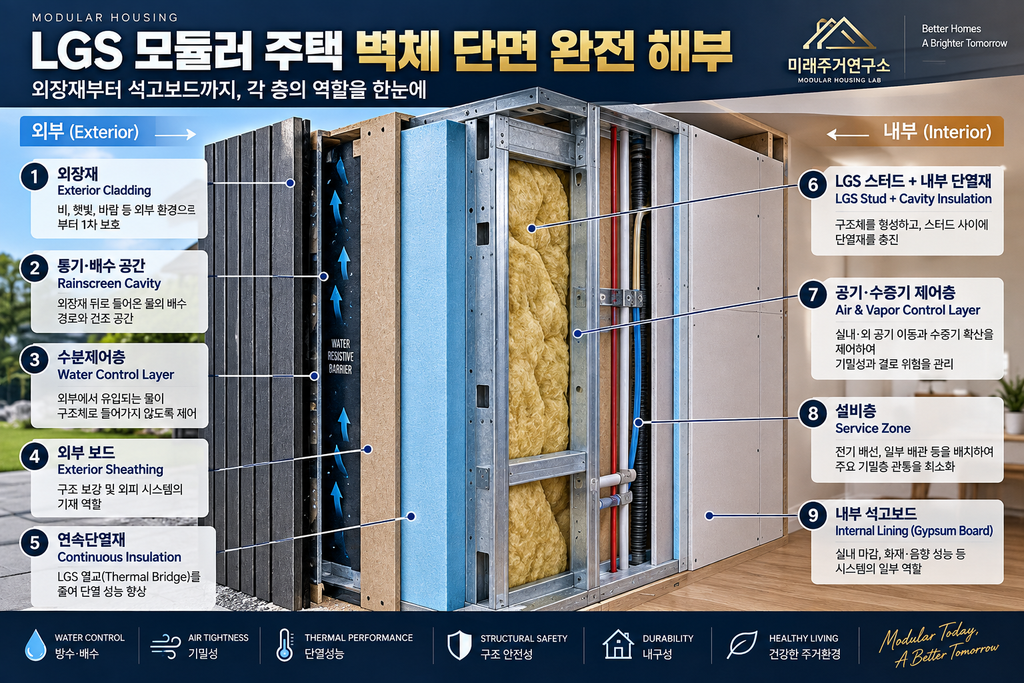

외장재 → 통기·배수공간 → 외부 수분제어층 → 외부보드 → 연속단열 → LGS Frame + Cavity Insulation → 내부 공기·수증기 제어층 → Service Zone → 내부 석고보드

하지만 이것을 모든 LGS 주택에 그대로 적용되는 표준 단면이라고 생각하면 안 됩니다.

기후, 외장재 종류, 구조설계, 단열목표, 화재성능, 방수 시스템과 지역 규정에 따라 재료의 종류와 배치가 달라질 수 있기 때문입니다.

따라서 중요한 것은 특정 재료의 순서를 외우는 것이 아니라 각 층이 담당해야 하는 기능이 끊기지 않는지 확인하는 것입니다.

2. 첫 번째 층: Exterior Cladding

가장 바깥쪽은 우리가 눈으로 보는 외장재(Exterior Cladding)입니다.

Metal Cladding, Fibre Cement, Timber-look Cladding 등 여러 종류가 사용될 수 있습니다.

외장재의 중요한 역할 중 하나는 벽체가 직접 받는 비와 햇빛, 바람 등의 영향을 줄이는 것입니다.

하지만 여기서 흔히 생기는 오해가 있습니다.

외장재 자체가 벽체의 유일한 방수층이라고 생각하는 것입니다.

외장재의 이음부나 접합부 뒤로 소량의 물이 들어갈 가능성을 고려하는 외피 시스템이라면, 그 뒤에서 물을 다시 외부로 내보낼 수 있는 경로가 중요합니다.

3. 두 번째 층: Rainscreen Cavity

외장재 뒤에 공간을 두는 시스템에서는 Rainscreen Cavity가 중요한 역할을 합니다.

이 공간은 단순히 벽을 두껍게 만드는 빈 공간이 아닙니다.

설계에 따라 외장재 뒤로 들어온 물이 아래쪽으로 빠질 수 있는 Drainage Path를 제공하고, 남은 수분이 건조될 수 있는 여건을 만드는 데 도움을 줍니다.

즉 좋은 외피는 무조건 물이 한 방울도 들어오지 않을 것이라고 가정하기보다,

“물이 들어온다면 어디로 빠져나갈 것인가?”

까지 생각해야 합니다.

4. 세 번째 층: Water Control Layer

Rainscreen 뒤쪽에는 외부에서 유입되는 물을 구조체 안쪽으로 보내지 않도록 관리하는 Water Control Layer가 중요합니다.

제품에 따라 Membrane 또는 다른 외피 시스템이 사용될 수 있습니다.

여기서 핵심은 제품 이름보다 연속성(Continuity)입니다.

벽 한가운데 넓은 면적보다 오히려 다음과 같은 접합부가 더 까다롭습니다.

• 창문 주변
• 문 주변
• 벽과 지붕의 연결부
• 외부 배관 관통부
• 전기 관통부
• 모듈과 모듈의 접합부

따라서 방수층을 확인할 때는 평평한 벽만 보지 말고 Interface Detail을 함께 봐야 합니다.

5. 네 번째 층: Exterior Sheathing

그다음에는 벽체 시스템에 따라 Exterior Sheathing 또는 외부보드가 들어갈 수 있습니다.

사용되는 제품과 역할은 설계에 따라 다릅니다.

일부 시스템에서는 구조적 보강에 기여할 수 있고, 다른 시스템에서는 외피 또는 기재 역할이 중심이 될 수 있습니다.

따라서 견적서에서 단순히 External Board라고 되어 있다면 다음을 확인하는 편이 좋습니다.

제품이 무엇인지, 두께가 얼마인지, 어떤 기능을 위해 적용되는지.

같은 “보드”라도 모든 제품이 같은 역할을 하는 것은 아닙니다.

6. 다섯 번째 층: Continuous Insulation

LGS 벽체에서 특히 주의해서 볼 부분이 열교(Thermal Bridge)입니다.

LGS Stud는 금속이기 때문에 Stud 사이에만 단열재를 넣었을 때 프레임을 따라 열이 이동하는 경로가 생길 수 있습니다.

이를 줄이기 위한 방법 중 하나가 구조체 바깥쪽 등에 연속적으로 단열층을 구성하는 Continuous Insulation입니다.

개념적으로 보면,

단열재 | Steel Stud | 단열재

처럼 Stud 사이만 채우는 것과,

연속단열 | LGS Frame + Cavity Insulation

처럼 프레임 바깥을 추가 단열층이 연속해서 덮는 것은 열 흐름에서 차이가 생길 수 있습니다.

하지만 연속단열재의 종류와 두께는 임의로 정하는 것이 아니라 전체 벽체의 열·수분·화재·구조 조건을 함께 검토하여 설계해야 합니다.

7. 여섯 번째 층: LGS Stud

이제 벽체의 구조를 담당하는 LGS Stud가 나옵니다.

LGS는 Light Gauge Steel 또는 Light Gauge Steel Framing을 의미합니다.

Stud의 깊이, 두께, 간격과 강도 등은 구조설계에 따라 결정됩니다.

제가 업체의 LGS 사양을 본다면 단순히 “Steel Frame을 사용합니다”라는 설명보다 다음 정보를 확인하고 싶습니다.

확인 항목	확인 이유
Stud 규격	벽체 및 구조 시스템 파악
강재 두께	구조설계와 관련
Steel Grade	구조재 사양 확인
Coating	부식환경 대응 확인
Stud Spacing	구조·단열·보드 시스템과 연관
Opening 보강	창호·문 주변 구조 확인

특히 배관과 전기, 덕트가 지나간다고 해서 현장에서 LGS를 임의로 절단하는 방식은 피해야 합니다.

MEP Opening 역시 구조와 함께 사전에 조정하는 것이 중요합니다.

8. 일곱 번째 층: Cavity Insulation

LGS Stud 사이에는 Cavity Insulation이 들어갈 수 있습니다.

대표적으로 Glass Wool이나 Stone Wool 등의 섬유계 단열재를 사용할 수 있고, 프로젝트에 따라 다른 시스템도 적용될 수 있습니다.

여기서 중요한 것은 제품의 표시 성능만이 아닙니다.

실제 시공에서는 다음을 확인해야 합니다.

단열재가 빈틈없이 설치됐는가?

전선과 배관 주변이 비어 있지 않은가?

단열재가 과도하게 눌리지 않았는가?

Stud 주변에서 단열이 끊기지 않는가?

좋은 단열재를 사용하더라도 시공 상태가 좋지 않으면 설계 의도대로 작동하지 않을 수 있습니다.

9. 여덟 번째 층: Air Control Layer

벽체에서는 열뿐 아니라 공기 이동도 관리해야 합니다.

이를 위해 중요한 것이 Air Control Layer, 즉 기밀층입니다.

기밀층 역시 넓은 벽면보다 접합부가 어렵습니다.

특히 다음 위치를 살펴봅니다.

창호 → 콘센트 → 배관 관통부 → 벽·천장 접합부 → 바닥 접합부 → Module Joint

모듈러 건축에서는 공장에서 각 모듈의 기밀층을 잘 만들었더라도 현장에서 두 모듈을 연결하면서 그 연속성이 끊어질 수 있습니다.

그래서 Factory QA/QC와 Site QA/QC가 연결되어야 합니다.

10. 수증기 제어는 ‘비닐 한 장’으로 단순화하면 안 된다

벽체 내부의 수증기 이동과 결로 위험도 고려해야 합니다.

여기서 특히 주의할 점이 있습니다.

어떤 지역에서 사용한 벽체 단면을 다른 기후지역에 그대로 복사해서는 안 된다는 것입니다.

벽체의 수증기 제어 전략은 실내외 온·습도 조건, 냉난방 방식, 재료의 투습 특성과 전체 Assembly에 따라 달라질 수 있습니다.

따라서 Vapor Control은 단순히

“어느 쪽에 비닐을 붙이면 된다.”

라고 설명할 수 있는 문제가 아닙니다.

벽체 전체의 Hygrothermal Strategy로 보는 것이 더 적절합니다.

11. 아홉 번째 층: Service Zone

설계에 따라 기밀층 안쪽에 Service Zone을 둘 수 있습니다.

이 공간에는 전기배선이나 일부 설비를 배치할 수 있습니다.

Service Zone을 잘 활용하면 콘센트와 전선을 설치할 때 중요한 Air Control Layer를 반복적으로 관통하는 것을 줄이는 데 도움이 될 수 있습니다.

모듈러 공장에서는 이런 부분이 특히 유리할 수 있습니다.

BIM과 제작도면에서 설비 위치를 미리 정하고 공장에서 반복적으로 시공할 수 있기 때문입니다.

12. 마지막 층: Internal Lining

실내에서 보이는 마지막 층은 일반적으로 Internal Lining입니다.

프로젝트에 따라 석고보드 등의 제품이 사용될 수 있습니다.

하지만 내부보드 역시 단순한 인테리어 마감재로만 보면 안 됩니다.

벽체 설계에 따라 화재성능, 음향성능 등과 관련될 수 있으므로 보드의 종류와 겹수, 두께, 고정방식 등이 시스템의 일부가 될 수 있습니다.

특히 Fire-rated Wall이나 Acoustic Wall은 일반적인 내부벽과 동일한 구성이 아닐 수 있습니다.

LGS 벽체를 한눈에 정리하면

아래 표는 특정 프로젝트의 시공도면이 아니라 각 레이어의 기능을 이해하기 위한 개념 정리입니다.

외부 → 내부	주요 기능
Exterior Cladding	비·햇빛·외부환경 1차 대응
Rainscreen Cavity	배수·건조 경로
Water Control Layer	물 유입 제어
Exterior Sheathing	시스템별 외피·기재·보강 역할
Continuous Insulation	열교 저감
LGS Stud	구조체
Cavity Insulation	단열·일부 음향성능
Air/Vapor Control	공기·수증기 제어
Service Zone	설비 경로 확보
Internal Lining	실내마감·시스템별 방화/음향 기능

좋은 벽체와 위험한 벽체를 구분하는 질문 7가지

업체에서 Wall Section을 받는다면 저는 다음부터 확인하겠습니다.

① 물이 외장재 뒤로 들어오면 어디로 빠지는가?

② Water Control Layer는 창문 주변에서도 이어지는가?

③ LGS Stud를 통한 열교를 어떻게 고려했는가?

④ 단열재가 실제 현장에서 빈틈없이 설치될 수 있는가?

⑤ 기밀층은 MEP 관통부에서도 연속되는가?

⑥ Module Joint에서 방수·기밀·단열층을 어떻게 다시 연결하는가?

⑦ 벽을 닫기 전에 어떤 QA/QC 검사를 하는가?

이 일곱 질문에 대한 답이 Wall Detail에서 명확하게 보이는지가 중요합니다.

모듈러 공장에서 특히 확인할 부분

현장건축과 달리 모듈러 주택은 벽체 상당 부분이 공장에서 완성됩니다.

이는 큰 장점이 될 수 있지만 한 가지 조건이 있습니다.

벽을 닫기 전에 제대로 검사해야 한다는 것입니다.

내부 석고보드와 외장재가 설치된 뒤에는 LGS Frame, 단열재, 배선·배관과 일부 외피 상세를 눈으로 확인하기 어려워집니다.

그래서 공장 QA/QC에는 가능하면 다음 단계의 기록이 남는 것이 좋습니다.

Frame Inspection → MEP Inspection → Insulation Inspection → Air/Water Detail → Photo Record → Wall Close-up Approval

이런 기록이 Module ID와 연결된다면 나중에 품질을 추적하는 데도 도움이 됩니다.

내 경험으로 보는 LGS 벽체 사양

제가 호주에서 LGS 모듈러 사업을 준비하면서 처음에는 벽체의 두께나 단열재 종류가 가장 중요한 비교 기준이라고 생각했습니다.

하지만 여러 기술자료와 업체 사양을 계속 살펴보면서 지금은 재료 하나보다 Assembly 전체의 연결 관계를 더 중요하게 보게 됩니다.

좋은 단열재를 넣어도 LGS 열교를 고려하지 않으면 문제가 될 수 있고, 좋은 방수재를 사용해도 창호나 Module Joint에서 끊기면 전체 외피 성능은 달라질 수 있기 때문입니다.

그래서 앞으로 제조사와 벽체 사양을 검토할 때는 단순히

“단열재가 무엇입니까?”

보다

“이 벽에서 물·공기·열·수증기를 각각 어느 층이 관리하며, 그 층은 접합부에서도 어떻게 이어집니까?”

라고 묻는 것이 더 좋은 질문이라고 생각합니다.

FAQ

Q1. LGS 벽은 목구조보다 무조건 얇나요?

그렇게 단정하기 어렵습니다. 벽체 전체 두께는 구조체뿐 아니라 단열, 외피, 설비층과 마감 구성에 따라 결정됩니다.

Q2. LGS Stud 사이에 단열재만 넣으면 충분한가요?

프로젝트의 성능목표와 기후조건에 따라 달라집니다. 금속 구조체를 통한 열교까지 포함해 전체 Wall Assembly를 평가해야 합니다.

Q3. 외장재가 방수재 아닌가요?

외장재는 중요한 외부 보호층이지만 외장 시스템에 따라 그 뒤의 배수·방수층도 중요한 역할을 합니다.

Q4. 벽체가 두꺼우면 단열성능도 무조건 높은가요?

아닙니다. 재료의 열적 특성, 두께, 열교, 설치상태와 전체 구성에 따라 성능이 달라집니다.

Q5. 모듈러 벽체에서 가장 주의할 위치는 어디인가요?

창호, 지붕·벽 접합부, MEP 관통부와 Module Joint처럼 서로 다른 시스템이 만나는 Interface를 특히 주의해서 보는 것이 좋습니다.

마무리

LGS 모듈러 주택 벽체 구조에서 중요한 것은 단열재 하나나 외장재 하나가 아닙니다.

좋은 벽체는 외부에서 내부까지 각각의 재료가 제 역할을 하면서 물·공기·열·수증기·구조의 경계가 연속적으로 이어지는 시스템이어야 합니다.

특히 LGS 모듈러 주택에서는 공장에서 벽체를 빠르게 제작하는 것만큼 벽을 닫기 전에 무엇을 검사하고 기록했는지가 중요합니다.

결국 좋은 Wall Assembly는 재료 목록이 긴 벽이 아니라,

각 재료를 왜 그 위치에 사용했는지 설명할 수 있는 벽입니다.
