모듈러 주택 Window Interface Engineering이 중요한 이유

모듈러 주택 Window Interface Engineering은 LGS 외벽과 창호가 만나는 Head·Jamb·Sill 접합부에서 방수·배수·기밀·단열·열교·결로 성능이 끊기지 않도록 통합적으로 설계하는 외피 기술입니다.

창문 자체의 성능이 아무리 좋아도 창문과 벽체 사이의 연결부가 제대로 설계되지 않으면 건물 전체 외피 성능이 떨어질 수 있습니다.

특히 창호 주변에는 서로 다른 재료가 집중됩니다.

LGS Frame

Window Frame

WRB

Flashing

Insulation

Air Barrier

Sealant

Cladding

이 좁은 영역에서 만나기 때문입니다.

따라서 창호는 단순한 제품이 아니라 하나의 Building Envelope Interface로 봐야 합니다.

호주 NCC 2022의 Class 1 건물 Weatherproofing 성능요건도 외벽뿐 아니라 창문과 문 주변의 Opening을 포함한 외벽이 건물 요소에 과도한 습기나 열화를 일으킬 수 있는 물의 침투를 방지하도록 요구합니다.

좋은 창문을 설치하면 끝일까?

그렇지 않습니다.

예를 들어 고성능 Double Glazing Window를 설치했다고 하겠습니다.

제품 자체의 U-value와 기밀성능이 좋아도 설치 과정에서

Window Opening과 Frame 사이에 큰 Gap이 남거나,

Insulation이 끊기거나,

Flashing이 잘못 연결되거나,

Air Barrier가 Window Frame까지 연결되지 않는다면

설계한 성능을 충분히 얻기 어렵습니다.

그래서 실제 건축에서는 Window Product Performance와 Installed Performance를 구분해서 생각할 필요가 있습니다.

Window Interface의 4대 핵심 성능

창호 접합부에서는 최소 네 가지 성능을 동시에 확인하는 것이 좋습니다.

① Water Control

외부 빗물이 실내와 구조체 내부로 들어오지 않도록 합니다.

② Air Control

창호 Frame과 벽체 사이로 공기가 새지 않도록 Air Barrier를 연결합니다.

③ Thermal Control

창호 주변의 단열층이 과도하게 끊어지지 않도록 합니다.

④ Vapour & Condensation Control

창호 주변의 낮은 표면온도와 습기 이동으로 발생할 수 있는 결로 위험을 관리합니다.

중요한 것은 네 가지를 각각 따로 설계하는 것이 아니라 하나의 Window Detail에서 동시에 해결하는 것입니다.

Head·Jamb·Sill을 따로 확인해야 한다

창문 Opening은 크게 세 영역으로 나눌 수 있습니다.

HEAD

창문의 윗부분입니다.

JAMB

창문의 양쪽 측면입니다.

SILL

창문의 아랫부분입니다.

각 부분에서 물과 공기의 움직임이 다르기 때문에 동일한 Detail을 그대로 반복해서 적용한다고 생각해서는 안 됩니다.

특히 Water Management 관점에서는 Sill Detail이 매우 중요합니다.

Window Head는 위에서 내려오는 물을 처리한다

창문 위쪽에서는 외벽을 따라 내려오는 빗물을 관리해야 합니다.

따라서 선택한 Cladding System에 맞는

Head Flashing,

WRB Integration,

Drip Detail,

Drainage Cavity

등을 검토해야 합니다.

중요한 원리는 위쪽에서 내려오는 물이 창호 뒤로 들어가지 않고 외부로 흘러가도록 만드는 것입니다.

Window Jamb는 측면 연결의 연속성이 중요하다

Jamb에서는 창호 Frame과 벽체가 수직으로 만납니다.

이곳에서는

WRB,

Flashing Tape,

Insulation,

Air Seal,

Cladding Joint

등이 연속적으로 연결되어야 합니다.

특히 외측의 Water Control과 내측의 Air Control을 혼동하지 않는 것이 중요합니다.

제품 하나가 두 기능을 모두 수행하도록 설계될 수도 있지만, 도면에서는 각각의 Control Layer가 어디로 연결되는지 확인하는 것이 좋습니다.

Window Sill은 물이 빠져나갈 마지막 경로다

Window Sill은 창호 Water Management에서 매우 중요한 부분입니다.

창호 주변으로 예상하지 못한 물이 들어왔을 때 실내 방향으로 이동하지 않고 외부로 다시 배출될 수 있는 경로를 만드는 것이 핵심입니다.

프로젝트 시스템에 따라

Sill Pan,

Sill Flashing,

End Dam,

Drainage Opening,

Weep

등을 사용할 수 있습니다.

핵심은 특정 제품명이 아닙니다.

물이 들어왔다고 가정했을 때 어디로 나가는지를 도면에서 설명할 수 있는가가 중요합니다.

Sill Pan은 왜 필요한가?

Sill Pan 또는 이에 상응하는 Drainage Detail은 Window Opening 하부에서 물을 받아 외부로 유도하는 역할을 할 수 있습니다.

여기서 중요한 것이 Positive Drainage입니다.

물이 실내측으로 흐르거나 Opening 내부에 고이는 Detail보다 외부 방향으로 배출되도록 설계하는 것입니다.

또 Sill Pan만 만들어 놓고 배출구를 Sealant로 막아버린다면 의도한 Drainage가 작동하지 않을 수 있습니다.

따라서 설계와 시공을 함께 확인해야 합니다.

WRB는 창문에서 끊기면 안 된다

제37편에서 다룬 WRB가 이번 글에서도 다시 등장합니다.

벽 전체에 WRB를 잘 설치했더라도 Window Opening에서 잘못 잘라놓고 연결하지 않으면 Water Control Layer의 연속성이 깨질 수 있습니다.

따라서 Window Opening에서는 WRB가

Wall

↓

Head

↓

Jamb

↓

Sill

↓

Drainage Plane

으로 어떻게 연결되는지를 확인해야 합니다.

NCC 2022는 Class 1 건물의 지붕과 외벽, 그리고 창·문 Opening 주변까지 물의 침투로 인한 과도한 습기와 건축 요소의 열화를 방지하도록 성능요건을 두고 있습니다.

Air Barrier는 창호 Frame까지 연결한다

이번에는 벽의 실내측을 보겠습니다.

벽체 Air Barrier가 창문 Opening 앞에서 끝나버리면 창호 주변으로 Air Leakage가 발생할 수 있습니다.

따라서

Wall Air Barrier → Window Perimeter → Window Frame

이 연결되어야 합니다.

여기서 제32편 Airtightness Engineering이 연결됩니다.

외부에서 비를 막는 Detail과 내부에서 공기를 막는 Detail은 서로 관련되어 있지만 같은 기능이라고 생각하면 안 됩니다.

Window 주변 단열이 끊기면 Thermal Bridge가 생길 수 있다

창문을 설치하기 위해 LGS Opening을 만들면 Header, Jamb Stud 등 구조재가 집중될 수 있습니다.

또 Window Frame과 LGS Frame 사이의 Perimeter Gap 처리가 적절하지 않으면 단열의 연속성이 떨어질 수 있습니다.

따라서 창호 주변에서는

Continuous Insulation,

Frame Position,

Perimeter Insulation,

LGS Framing Detail

을 함께 검토해야 합니다.

이 부분이 제34편 Thermal Bridge Engineering과 연결됩니다.

창호 위치도 Thermal Performance에 영향을 준다

같은 창문이라도 벽체 단면에서 어느 위치에 설치하는지에 따라 주변 Heat Flow가 달라질 수 있습니다.

예를 들어 Window Frame이 단열층과 어떻게 정렬되는지,

Continuous Insulation이 Frame 주변까지 어떻게 이어지는지,

LGS 구조체가 Window Frame과 어떤 방식으로 만나는지를 살펴봐야 합니다.

그래서 좋은 Window Detail은 평면도만 봐서는 충분하지 않습니다.

Head·Jamb·Sill Section Detail을 각각 확인해야 합니다.

Window Condensation은 유리만의 문제가 아니다

겨울철 창문에 물방울이 생기면 흔히 유리 성능만 생각합니다.

하지만 결로 위험은

Glazing,

Window Frame,

Spacer,

Window Perimeter,

Wall Surface

등 여러 부분에서 검토해야 합니다.

특히 Thermal Bridge로 인해 Window Perimeter의 내부 표면온도가 낮아지고 실내습도가 높다면 표면결로 위험이 증가할 수 있습니다.

따라서 제35편 Condensation Engineering과도 직접 연결됩니다.

실제 LGS Window Interface 시공

창호를 공장에서 설치하면 어떤 장점이 있을까?

모듈러 건축에서는 창호를 공장에서 설치할 수 있다는 큰 장점이 있습니다.

현장보다 통제된 환경에서

Opening Dimension,

Frame Alignment,

Flashing,

Insulation,

Air Seal,

WRB Connection

등을 검사할 수 있기 때문입니다.

그리고 Cladding과 Interior Finish가 닫히기 전에 사진을 남길 수 있습니다.

이 점은 Window Interface QA/QC에 상당히 유리합니다.

하지만 Transport 단계가 남아 있다

공장에서 완벽하게 설치한 창호도 Transport 과정에서 영향을 받을 수 있습니다.

Module은 트럭으로 이동하면서

Vibration,

Frame Movement,

Temporary Loading,

Weather Exposure

등을 받을 수 있습니다.

따라서 현장 도착 후에는

Window Alignment,

Glass Damage,

Frame Distortion,

Seal Condition,

Flashing/External Joint

등을 다시 확인하는 것이 좋습니다.

Factory PASS가 Site PASS를 자동으로 의미하지는 않습니다.

Crane Lifting 후 창호를 다시 확인하는 이유

Module을 Crane으로 들어 올리는 동안 구조체에는 일시적인 변형이 발생할 수 있습니다.

설계 범위 안의 변형이라도 Window Opening과 Frame에 영향을 주지 않았는지 설치 후 확인하는 절차가 유용합니다.

특히 큰 창이나 Corner Window, Sliding Door 등 Opening이 큰 부분은 프로젝트별 구조설계와 설치절차를 함께 검토해야 합니다.

Window와 Module Joint가 가까우면 더 복잡해진다

Window Opening이 Module Joint 바로 옆에 있다면 Interface가 더욱 복잡해집니다.

한곳에서

Structural Connection,

Module Tolerance,

Window Flashing,

WRB,

Air Barrier,

Insulation,

Cladding Joint

가 동시에 만날 수 있기 때문입니다.

가능하다면 설계 초기부터 BIM을 통해 이 충돌을 확인하는 것이 좋습니다.

Water Test는 무엇을 확인할까?

창호 설치 후 프로젝트의 시험계획과 적용 기준에 따라 Water Penetration 관련 검사를 수행할 수 있습니다.

중요한 것은 단순히 창문 표면에 물을 뿌리는 행위 자체가 아닙니다.

어떤 조건에서, 어떤 Detail을, 어떤 기준으로 검증하는가가 중요합니다.

문제가 발견되면 Sealant만 추가하는 것으로 끝내지 않고 Water Path를 추적해 원인을 찾아야 합니다.

내 경험으로 보는 모듈러 창호

제가 모듈러 사업을 준비하면서 업체들의 주택 사양을 살펴보면 창호 브랜드와 유리 사양은 비교적 쉽게 확인할 수 있습니다.

예를 들어 Double Glazing이나 Low-E Glass 같은 사양은 소비자에게도 설명하기 쉽습니다.

하지만 앞으로 제가 업체를 비교할 때 더 자세히 보고 싶은 것은 창문 자체보다 창문을 벽에 어떻게 설치하는가입니다.

제가 확인하고 싶은 질문은 다음과 같습니다.

“Window Head·Jamb·Sill Detail을 보여줄 수 있습니까?”

“Sill로 들어온 물은 어디로 배출됩니까?”

“WRB와 Window Flashing은 어떻게 연결합니까?”

“Wall Air Barrier는 Window Frame까지 어떻게 연결합니까?”

“LGS Header와 Jamb의 Thermal Bridge는 어떻게 처리합니까?”

“창호 설치 후 Factory Water QA/QC를 합니까?”

“Transport와 Crane Installation 이후 창호를 다시 검사합니까?”

이 질문에 제품 카탈로그가 아니라 실제 Section Detail과 QA/QC 기록으로 답할 수 있는 업체인지를 살펴보고 싶습니다.

Factory Window QA/QC

공장에서는 마감 전에 다음 항목을 검사합니다.

Opening Dimension

Window Level

Window Plumb

Frame Alignment

Head Flashing

Jamb Connection

Sill Pan

WRB Continuity

Perimeter Insulation

Air Seal

그리고 Module ID에 연결해 기록합니다.

예를 들면

MOD-W05-021

↓

OPENING DIMENSION ✓

↓

WINDOW ALIGNMENT ✓

↓

HEAD FLASHING ✓

↓

SILL DRAINAGE ✓

↓

AIR SEAL ✓

↓

PHOTO RECORD ✓

↓

PASS

와 같은 방식입니다.

Site Window QA/QC

현장에서는 Transport와 Crane Installation 이후 다시 확인합니다.

특히

Frame Damage,

Glass Damage,

Window Operation,

External Joint,

Drainage Outlet,

Module Joint Interface

를 확인합니다.

필요한 프로젝트라면 Water Test, Airtightness Test, Thermal Imaging 등의 결과와 연결해 관리할 수 있습니다.

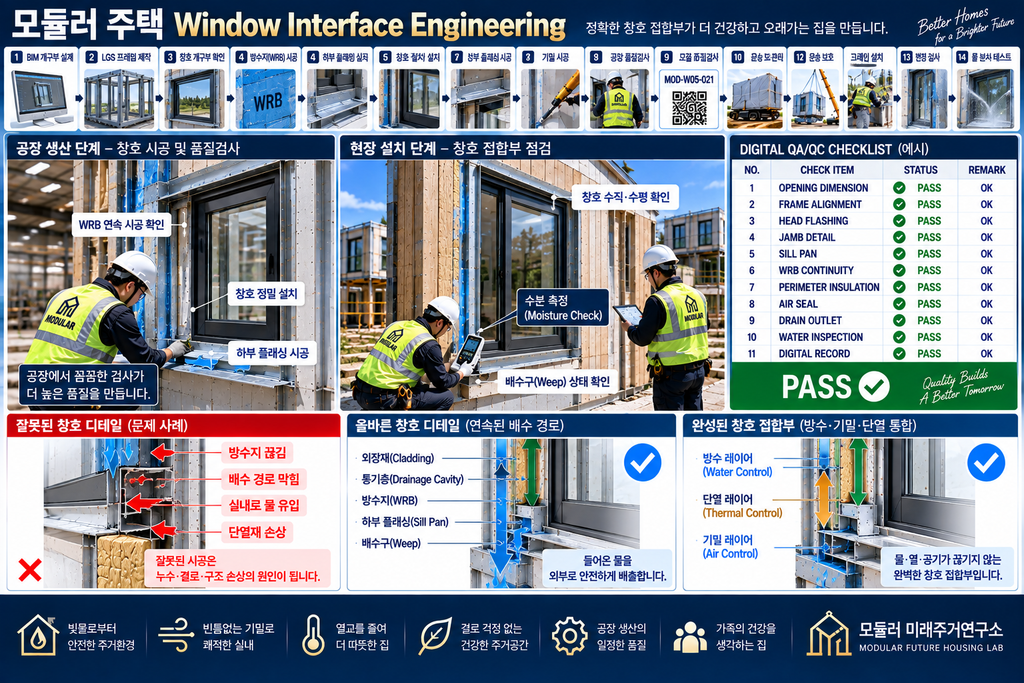

Window Interface QA/QC

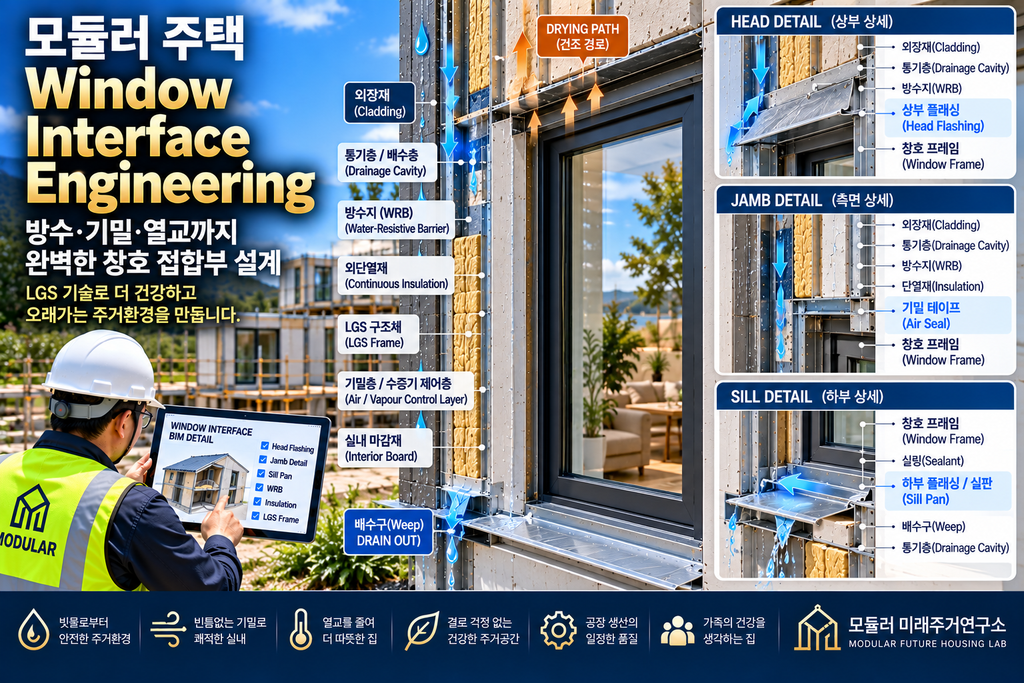

① POOR WINDOW DETAIL

끊어진 WRB와 Sill Drainage 때문에 물이 내부로 이동하는 잘못된 사례.

② CONTINUOUS WATER CONTROL

Head → Jamb → Sill → Drain Out으로 물이 연결되는 Detail.

③ COMPLETE WINDOW INTERFACE

외측에는 Water/Drainage Layer,

중간에는 Thermal Layer,

내측에는 Continuous Air Layer가 연결된 개선 Detail.

모듈러 미래주거연구소 전문가 TI

창호 업체를 비교할 때 U-value와 유리 두께만 비교하지 마세요.

제가 더 중요하게 확인하고 싶은 것은 다음 한 장입니다.

Window Head + Jamb + Sill Section Detail

그 도면에서 색깔을 달리해

Water Control Layer

Thermal Control Layer

Air Control Layer

를 각각 그어보면 좋습니다.

세 선이 창호 주변에서 끊기지 않고 벽체 Layer와 연결되는지 확인합니다.

여기에 Drainage Path까지 보인다면 훨씬 체계적으로 설계된 Window Interface인지 판단하기 쉬워집니다.

Window Interface Engineering CHECK POINT

✓ Window Opening 치수를 관리하는가?
✓ Head Detail이 있는가?
✓ Jamb Detail이 있는가?
✓ Sill Detail이 있는가?
✓ Head Flashing을 확인했는가?
✓ Sill Pan 또는 적절한 Drainage Detail이 있는가?
✓ Drain Outlet이 막히지 않는가?
✓ WRB가 연속적인가?
✓ Window Perimeter 단열을 확인했는가?
✓ LGS Thermal Bridge를 검토했는가?
✓ Air Barrier가 Window Frame까지 연결되는가?
✓ Window Condensation Risk를 검토했는가?
✓ Module Joint와의 간섭을 확인했는가?
✓ Transport Protection 계획이 있는가?
✓ Crane Installation 후 재검사하는가?
✓ 필요한 시험계획이 있는가?
✓ Factory QA/QC를 기록하는가?
✓ Site QA/QC를 기록하는가?

자주 묻는 질문 FAQ

Q1. 비싼 창문을 사용하면 창호 누수 문제를 해결할 수 있나요?

제품 성능도 중요하지만 창호와 외벽 사이의 설치 Detail이 함께 적절해야 합니다. NCC의 Weatherproofing 성능요건 역시 외벽뿐 아니라 창과 문 주변 Opening을 포함합니다.

Q2. Window Sill은 왜 중요하나요?

예상하지 못한 물이 창호 주변으로 들어왔을 때 실내나 벽체 안에 머물지 않고 외부로 배출되도록 하는 중요한 위치이기 때문입니다.

Q3. 창문 주변에도 단열재가 필요한가요?

전체 Wall Assembly와 창호 설치방식에 따라 Detail은 달라지지만, Window Perimeter에서 Thermal Layer가 과도하게 끊기지 않는지 확인하는 것이 중요합니다.

Q4. 창호 기밀과 창호 방수는 같은 것인가요?

아닙니다. Air Control과 Water Control은 서로 관련은 있지만 다른 기능입니다. 각각의 Layer가 어디에서 창호 Frame과 연결되는지 확인해야 합니다.

Q5. 모듈러 공장에서 창문을 설치하면 현장검사는 필요 없나요?

그렇지 않습니다. Transport와 Crane Installation을 거친 뒤 Frame, Glass, External Joint, Drainage 및 작동상태 등을 다시 확인하는 것이 품질관리 측면에서 유용합니다.

모듈러 주택 Window Interface Engineering의 핵심

모듈러 주택 Window Interface Engineering에서 가장 중요한 것은 창문의 브랜드만이 아닙니다.

창호와 벽체 사이에서

Water → Drainage → Thermal → Air → Vapour

Control Layer가 어떻게 연결되는지를 보는 것입니다.

특히 LGS 모듈러 주택은 공장에서 Window Interface를 미리 완성하고 마감재가 닫히기 전에 검사할 수 있다는 장점이 있습니다.

그러나 그 장점을 제대로 살리려면

BIM Detail → Factory Installation → QA/QC → Transport → Crane Installation → Site Reinspection → Digital Record

까지 연결되어야 합니다.

호주 NCC 2022 역시 Class 1 건물에서 지붕과 외벽, 창·문 Opening 주변의 Weatherproofing을 건물 내구성과 거주환경 보호의 중요한 성능요건으로 다루고 있습니다.

모듈러 미래주거연구소 한 문장

좋은 창호는 비싼 유리에서 끝나는 것이 아니라, 창문과 벽이 만나는 모든 선에서 물·열·공기의 경로가 끊기지 않도록 설계된 창호입니다.
