LGS 스터드 간격 오류, 도면과 다를 때 현장 점검 7가지

LGS 스터드 간격은 경량철골 벽체의 구조적 안정성과 시공 품질을 확인하는 중요한 검사 항목입니다. 공장에서 제작한 벽체 패널이나 현장에서 조립한 LGS 구조체를 검사하다 보면 승인도면과 실제 스터드 배치가 다른 경우가 있습니다.

이때 간격이 조금 다르다는 이유로 무조건 불량 처리하거나, 반대로 현장에서 흔히 사용하는 간격이라는 이유로 합격 처리하는 것은 적절하지 않습니다. 벽체의 구조적 역할과 설계하중, 스터드 단면, 연결부 및 마감 시스템을 함께 확인해야 합니다.

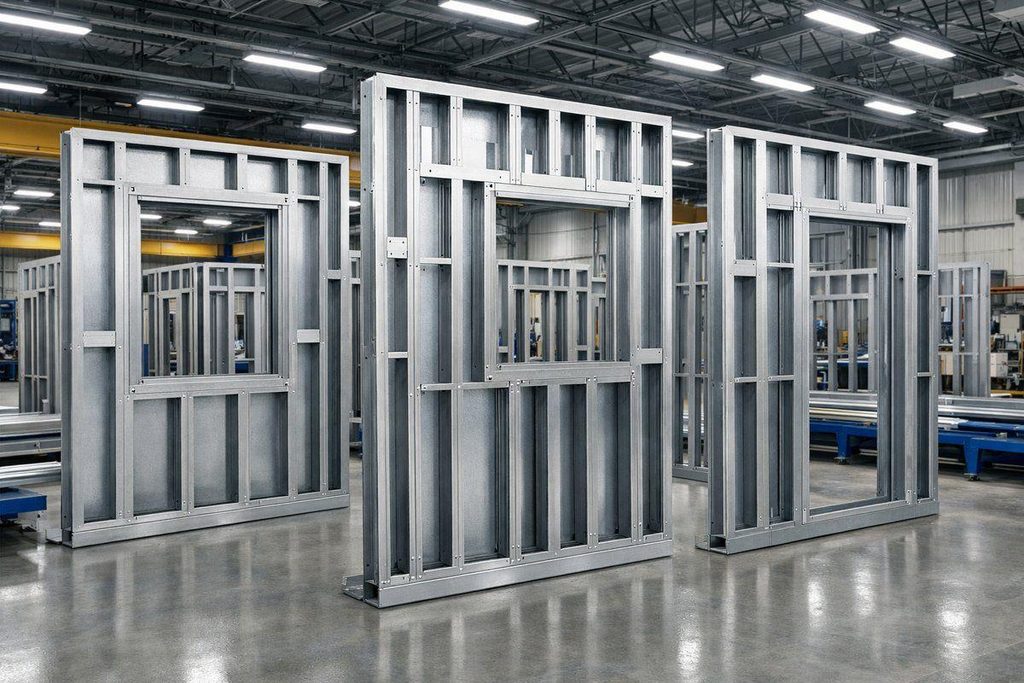

특히 모듈러 주택은 공장에서 벽체를 제작한 뒤 운송·설치하는 방식이므로, 제작 단계의 작은 불일치가 현장 접합과 마감 공정에 영향을 줄 수 있습니다.

이 글에서는 LGS 스터드 간격을 측정하는 방법부터 도면 불일치 원인, 구조 검토가 필요한 상황, 현장 검사 기록표와 시정 절차까지 실무 중심으로 살펴보겠습니다.

1. LGS 스터드 간격은 왜 중요한가?

LGS는 Light Gauge Steel 또는 Light-Gauge Steel의 약자로, 일반적으로 냉간성형 경량철골 부재를 이용하는 건축 시스템을 의미합니다.

벽체는 스터드, 상하부 트랙, 연결철물, 구조용 판재 또는 마감재 등으로 구성됩니다. 이 가운데 스터드는 벽체에 작용하는 하중을 전달하거나 마감재를 지지하는 역할을 합니다.

스터드 간격이 달라지면 다음 사항에 영향을 줄 수 있습니다.

• 벽체에 작용하는 하중의 분담
• 스터드의 휨과 변형
• 구조용 판재 및 석고보드의 지지 간격
• 창문과 출입문 주변 보강 상세
• 단열재 설치와 설비 배치
• 내화·차음 등 시험된 벽체 시스템의 구성

예를 들어 동일한 스터드 규격과 하중 조건에서 간격을 넓히면 개별 스터드가 부담하는 하중이 증가할 수 있습니다. 그러나 실제 구조적 영향은 벽체의 역할과 전체 설계조건에 따라 달라지므로 단순 비례 계산만으로 안전성을 판단해서는 안 됩니다.

2. 스터드 중심 간격(c/c)을 정확히 측정하는 방법

구조도면에서 600mm c/c라는 표기를 볼 수 있습니다.

여기서 c/c는 Center to Center의 약자로, 한 스터드의 중심선에서 다음 스터드의 중심선까지의 거리를 의미합니다.

스터드 사이의 빈 공간을 측정하는 것과는 차이가 있습니다.

예를 들어 스터드의 기준 방향 폭이 40mm이고 중심 간격이 600mm라면, 두 스터드의 마주 보는 면 사이 거리는 단순한 평행 배치 조건에서 약 560mm가 됩니다.

다만 실제 현장에서는 스터드의 방향, 형상, 변형과 측정 위치에 따라 결과가 달라질 수 있습니다.

현장 측정 순서

1. 검사 대상 벽체의 번호와 위치를 확인합니다.
2. 최신 승인 구조도면을 준비합니다.
3. 도면에 표시된 스터드 중심 간격을 확인합니다.
4. 스터드 중심선을 기준으로 실측합니다.
5. 개구부 주변과 일반 벽체 구간을 구분합니다.
6. 측정 위치가 보이도록 사진을 촬영합니다.
7. 설계값과 실측값을 검사 기록표에 입력합니다.

중요한 것은 측정자가 달라져도 같은 결과를 재현할 수 있도록 기준점과 측정방법을 명확히 하는 것입니다.

3. 도면과 실제 간격이 다른 원인 5가지

① 이전 개정도면을 사용한 경우

공장 제작팀이 이전 버전의 도면을 사용하면 최신 구조설계와 다른 스터드 배치가 제작될 수 있습니다.

따라서 도면번호뿐 아니라 개정번호와 승인 상태를 확인해야 합니다.

② 창호 개구부 변경이 반영되지 않은 경우

창문 크기나 위치가 변경되면 주변 스터드 배치와 보강 상세도 달라질 수 있습니다.

건축도면만 수정되고 구조 제작도면에는 변경사항이 반영되지 않았다면 불일치가 발생할 수 있습니다.

③ 제작 과정의 치수 오류

패널 제작 시 기준선 설정, 부재 위치 표시 또는 조립 과정에서 오류가 발생할 수 있습니다.

이 경우 동일한 제작 지그나 작업지시서를 사용한 다른 패널에도 같은 문제가 있는지 확인해야 합니다.

④ 설비 간섭으로 현장 변경한 경우

배관이나 덕트 설치 공간을 확보하기 위해 스터드를 임의로 이동한 경우입니다.

구조용 부재를 변경하면 하중 전달과 연결부 성능에 영향을 줄 수 있으므로 관련 설계자의 검토가 필요합니다.

⑤ 설계도면과 제작도면의 해석 차이

구조도면의 일반적인 스터드 배치와 제작도면의 실제 상세가 다르게 표현될 수 있습니다.

이때는 어떤 도면이 우선하는지 임의로 판단하기보다 계약상 도면 우선순위와 설계 책임자의 확인을 받아야 합니다.

4. 가상 사례: 설계 600mm, 실측 650mm인 경우

다음은 실제 현장 기록이 아닌 품질관리 절차를 설명하기 위한 가상 사례입니다.

한 모듈러 주택의 LGS 벽체에서 승인 구조도면은 스터드 중심 간격을 600mm로 표시하고 있습니다.

하지만 공장 검사 결과 일부 구간에서 650mm가 측정되었습니다.

검사 항목	확인 결과
모듈 번호	M-03
벽체 번호	W-12
승인도면 간격	600mm c/c
실측 간격	650mm c/c
차이	+50mm
도면 개정번호	Rev C
최초 판정	설계 불일치, 검토 필요

650mm는 600mm보다 약 8.3% 넓은 간격입니다.

계산식: (650 - 600) ÷ 600 × 100 = 약 8.3%

그러나 간격이 8.3% 증가했다고 해서 구조 안전율이 같은 비율로 감소한다고 해석해서는 안 됩니다.

구조성능은 스터드 단면, 재료강도, 벽체 높이, 하중조건, 좌굴 및 연결 상세 등 여러 요소에 의해 결정됩니다.

따라서 이 사례에서는 먼저 해당 벽체의 구조적 역할을 확인하고, 설계 책임자에게 변경된 간격의 적합성을 검토받아야 합니다.

검토가 끝나기 전에는 해당 불일치 구간을 후속 마감으로 가리지 않도록 관리하는 것이 중요합니다.

5. LGS 스터드 간격 오류 현장 점검 7가지

점검 ① 최신 승인도면을 사용하고 있는가?

가장 먼저 확인할 것은 도면의 최신 개정번호입니다.

구조도면, 건축도면, Shop Drawing의 발행 상태가 서로 다르면 동일한 벽체라도 배치 정보가 다르게 나타날 수 있습니다.

검사자는 도면번호, 개정번호, 발행일과 승인 상태를 함께 기록해야 합니다.

점검 ② 중심 간격을 올바르게 측정했는가?

스터드 사이의 빈 공간을 중심 간격으로 착각하면 실제보다 작은 수치가 기록될 수 있습니다.

측정 위치가 일정한지, 부재가 기울어져 있지는 않은지 확인하고 필요하면 여러 위치에서 측정합니다.

점검 ③ 스터드 규격이 승인 사양과 일치하는가?

간격뿐 아니라 스터드의 단면 형상, 강재 두께, 강종과 제품 규격을 확인해야 합니다.

같은 간격이라도 부재 규격이 다르면 구조적 거동이 달라질 수 있습니다.

점검 ④ 내력벽과 비내력벽을 구분했는가?

내력벽은 구조하중 전달에 직접 관여할 수 있으므로 변경에 대한 구조 검토가 중요합니다.

비내력벽도 석고보드 지지, 내화, 차음과 설비 설치 조건을 충족해야 합니다.

따라서 비내력벽이라는 이유만으로 간격 변경을 자유롭게 허용해서는 안 됩니다.

점검 ⑤ 개구부 주변 보강 상세가 맞는가?

문과 창문 주변에는 일반 벽체와 다른 스터드 배치 및 보강 상세가 적용될 수 있습니다.

헤더, 잼 스터드, 보강재와 연결부의 위치를 승인도면과 대조합니다.

점검 ⑥ 상하부 트랙과 체결 상태가 적절한가?

스터드가 정확한 위치에 있어도 트랙과 연결부가 부적절하면 전체 벽체 성능에 영향을 줄 수 있습니다.

체결재의 종류, 수량, 배치 및 연결 상태를 해당 상세도에 따라 검사해야 합니다.

점검 ⑦ 설계 변경과 시정 결과가 기록되었는가?

불일치가 발견되었다면 단순히 현장에서 수정하고 끝내서는 안 됩니다.

변경 검토, 승인, 시정 작업, 재검사 결과를 연결해 기록해야 합니다.

이 기록은 추후 품질검사와 하자 원인 조사에서 중요한 자료가 됩니다.

6. 부적합 발견 시 처리 절차

LGS 스터드 간격이 승인도면과 다른 경우 다음 순서로 처리할 수 있습니다.

1단계: 불일치 사항 식별

모듈 번호, 벽체 번호, 측정 위치, 설계값과 실측값을 기록합니다.

2단계: 영향받는 작업 관리

검토 전 마감재 설치 등으로 해당 구간이 가려지지 않도록 프로젝트 품질관리 절차에 따라 후속 작업을 관리합니다.

3단계: 기술 검토 요청

필요하면 RFI 또는 NCR을 발행하고 관련 설계 책임자의 판단을 요청합니다.

4단계: 승인된 조치 시행

검토 결과에 따라 원상복구, 보강, 재제작 또는 승인된 설계 변경을 적용합니다.

5단계: 재검사

수정된 간격뿐 아니라 연결부와 주변 부재에 새로운 문제가 없는지 확인합니다.

6단계: 기록 종결

승인자료, 시정 전후 사진과 재검사 결과를 보관합니다.

여기서 RFI는 기술적 질의와 답변을 관리하는 문서이고, NCR은 승인 요구사항과 일치하지 않는 사항을 기록하는 부적합 보고서입니다.

7. 워드프레스 독자를 위한 실무 검사표

다음 표는 현장 품질관리자가 프로젝트 조건에 맞게 수정해 사용할 수 있는 예시입니다.

검사 항목	확인 기준	결과 기록
도면 개정	최신 승인도면	적합 / 확인 필요
스터드 중심 간격	승인 구조도면	실측값 입력
스터드 규격	승인 자재 사양	적합 / 부적합
개구부 보강	승인 상세도	적합 / 부적합
트랙 연결	승인 연결 상세	적합 / 부적합
체결재 배치	승인 연결 상세	적합 / 부적합
변경 승인	관련 책임자 승인	완료 / 미완료
재검사	승인된 시정 기준	합격 / 재조치

현장 검사 전 최종 확인표

□ 최신 승인 구조도면을 확보했다.

□ 스터드 중심 간격을 측정했다.

□ 측정 위치와 결과를 사진으로 기록했다.

□ 스터드 규격과 강재 사양을 확인했다.

□ 개구부 주변 보강 상태를 검사했다.

□ 상하부 트랙과 연결부를 확인했다.

□ 불일치 사항의 기술 검토를 요청했다.

□ 승인된 시정조치를 적용했다.

□ 재검사 후 결과를 기록했다.

8. 호주 LGS 모듈러 프로젝트에서 추가로 확인할 사항

호주에서 LGS 모듈러 주택을 설계하거나 시공하는 경우에는 프로젝트에 적용되는 National Construction Code(NCC), 구조설계 기준 및 승인된 설계문서를 확인해야 합니다.

냉간성형 강재 구조설계와 관련해서는 AS/NZS 4600이 중요한 참고 기준 중 하나입니다.

그러나 이 기준이 모든 벽체의 스터드 간격을 하나의 숫자로 지정하는 것은 아닙니다.

실제 적합성은 건물의 용도, 위치, 풍하중, 구조 시스템과 승인된 설계조건에 따라 판단해야 합니다.

또한 구조적 적합성과 별개로 내화·차음 성능이 요구되는 벽체라면 해당 시스템의 승인된 구성도 유지되어야 합니다.

기술 참고자료

• Australian Building Codes Board — National Construction Code
• Australian Steel Institute — 경량철골 관련 기술정보
• AS/NZS 4600 — Cold-formed steel structures (프로젝트에 적용되는 판본 확인)

9. 자주 묻는 질문 FAQ

Q1. LGS 스터드 간격은 반드시 600mm여야 하나요?

아닙니다. 스터드 간격은 구조설계와 벽체 시스템에 따라 달라집니다. 600mm는 이 글의 설명에 사용한 예시이며 모든 LGS 벽체에 적용되는 고정 기준이 아닙니다.

Q2. 설계보다 스터드 간격이 좁으면 무조건 안전한가요?

반드시 그렇지는 않습니다. 스터드를 추가하거나 간격을 변경하면 설비 관통, 연결부, 단열재와 벽체 시스템 구성에 영향을 줄 수 있습니다. 승인된 설계와 일치하는지 확인해야 합니다.

Q3. 공장에서 제작한 패널의 간격 오류는 현장에서 수정할 수 있나요?

승인된 보수방법이 있다면 가능할 수 있습니다. 다만 구조 부재를 임의로 절단하거나 이동하지 않아야 하며, 필요한 설계 검토와 재검사를 거쳐야 합니다.

Q4. 스터드 간격 오류는 마감 후에도 검사할 수 있나요?

마감재가 설치되면 직접 확인하기 어려워집니다. 따라서 벽체가 가려지기 전에 검사하는 것이 효과적입니다. 마감 후 문제가 의심되는 경우에는 적격 전문가가 적절한 조사방법을 결정해야 합니다.

Q5. 스터드 간격이 50mm 다르면 반드시 재제작해야 하나요?

반드시 재제작해야 한다고 단정할 수 없습니다. 구조 검토 결과와 승인된 시정방법에 따라 보강, 수정, 재제작 또는 설계 변경 등의 조치가 결정됩니다.

10. 결론: 간격보다 중요한 것은 승인된 설계와 검사 기록

LGS 스터드 간격은 단순한 시공 치수가 아니라 벽체 구조와 마감 시스템에 영향을 주는 설계 요소입니다.

따라서 승인도면과 실제 시공 상태가 다르다면 측정값만으로 합격 여부를 판단해서는 안 됩니다.

최신 도면 확인 → 정확한 실측 → 구조·시스템 검토 → 승인된 시정 → 재검사라는 절차를 지키는 것이 중요합니다.

모듈러 주택의 공장 제작 품질은 정밀한 장비만으로 확보되지 않습니다. 도면 관리, 자재 검증, 작업자 확인과 검사 기록이 함께 작동해야 합니다.

작은 불일치를 제작 단계에서 발견하고 적절하게 처리하는 것이 현장 설치 후의 재작업과 품질 문제를 줄이는 데 도움이 됩니다.
