모듈러 주택 양중 계획서 작성법｜크레인 설치 전 점검 12가지

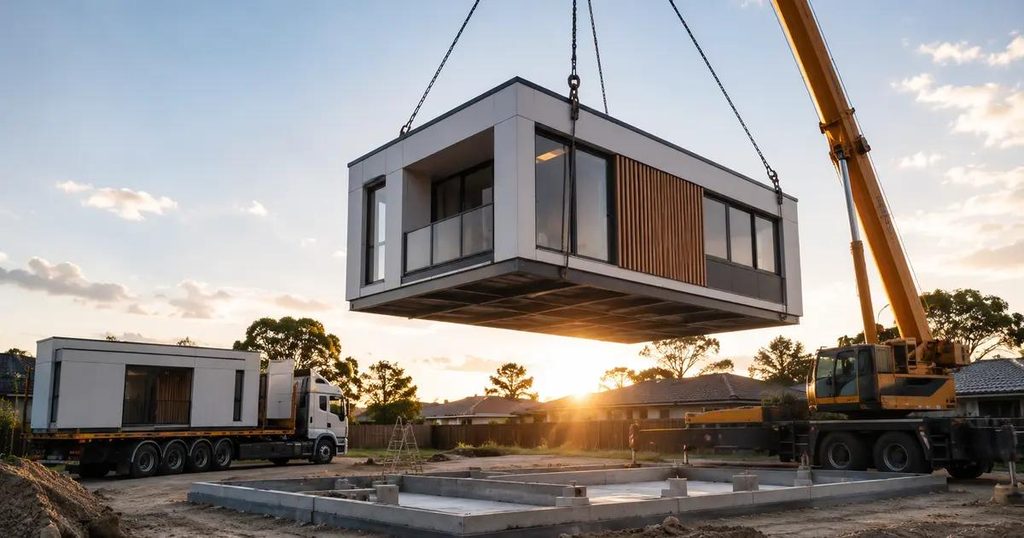

모듈러 주택 양중 계획은 공장에서 제작한 건축 모듈을 현장에 반입하고 크레인으로 들어 올려 지정된 위치에 설치하기 전에 검토해야 하는 핵심 작업입니다.

모듈러 건축은 벽체와 바닥, 지붕뿐 아니라 창호와 일부 설비까지 공장에서 조립한 뒤 현장으로 운송하는 경우가 많습니다. 이러한 모듈은 일반 건축자재와 달리 크기가 크고 무게중심이 균일하지 않을 수 있어 설치 과정의 위험요인을 체계적으로 관리해야 합니다.

특히 크레인의 인양능력이 충분하다는 사실만으로 안전한 양중이 보장되는 것은 아닙니다. 실제 작업에서는 모듈의 중량과 무게중심, 리프팅 포인트, 리깅 장치, 작업반경, 아웃리거 지반조건, 풍속, 주변 장애물과 작업자 간 의사소통까지 종합적으로 검토해야 합니다.

이 글에서는 모듈러 주택 양중 계획서에 포함해야 할 핵심 항목과 설치 전 점검 12가지, 그리고 현장 품질관리자가 활용할 수 있는 검사 기록표를 살펴보겠습니다.

1. 모듈러 주택에서 양중 계획이 중요한 이유

양중이란 크레인 등 적절한 장비를 이용해 중량물을 들어 올리고 이동시키는 작업을 의미합니다.

모듈러 주택에서는 공장에서 완성한 모듈을 운송차량에서 들어 올려 기초 또는 하부 구조체 위에 설치하는 과정이 대표적인 양중 작업입니다.

이때 모듈은 단순한 철골 프레임이 아니라 다양한 건축 부재와 설비가 결합된 구조물일 수 있습니다.

따라서 양중 계획에는 다음과 같은 특성을 반영해야 합니다.

• 모듈의 길이·폭·높이와 실제 중량
• 구조체 내부의 하중 분포
• 설계된 리프팅 포인트와 연결 상세
• 모듈의 변형 및 손상 가능성
• 크레인 작업반경과 장비 구성
• 지반 지지력과 아웃리거 설치 조건
• 바람에 노출되는 모듈의 면적
• 현장 설치 위치와 주변 장애물

특히 외장재나 창호가 설치된 모듈은 바람의 영향을 받을 수 있으므로, 작업 가능 여부는 해당 크레인과 양중 대상물의 특성에 맞춰 검토해야 합니다.

2. 양중 계획서에 반드시 포함할 기본 정보

양중 계획서는 현장 작업자가 동일한 기준으로 작업을 이해하고 수행하도록 돕는 문서입니다.

프로젝트의 위험도와 현지 규정에 따라 요구되는 문서와 승인 절차는 달라질 수 있지만, 일반적으로 다음 항목을 검토하는 것이 유용합니다.

구분	확인할 내용
프로젝트 정보	현장명, 설치 위치, 작업일
모듈 정보	모듈 번호, 치수, 중량
무게중심	승인된 중량 분포 자료
리프팅 포인트	위치, 개수, 연결 상세
크레인 정보	장비 모델, 구성, 작업반경
리깅 장치	슬링, 샤클, 스프레더 등
지반 조건	지지력, 아웃리거 받침
현장 환경	장애물, 전력선, 출입 동선
기상 조건	풍속, 강우, 시야
작업 인력	책임자, 운전원, 신호수
비상 절차	작업 중지 및 대응 방법
승인 기록	검토자, 승인자, 개정번호

양중 계획서가 작성되었다는 사실보다 중요한 것은 현장의 실제 조건과 계획서 내용이 일치하는지 확인하는 것입니다.

예를 들어 크레인의 설치 위치가 변경되면 작업반경과 지반조건도 달라질 수 있습니다. 이 경우 기존 계획을 그대로 적용할 수 있는지 재검토해야 합니다.

3. 모듈 중량과 무게중심을 확인하는 방법

모듈 중량은 크레인 선정과 리깅 설계에 영향을 주는 기본 정보입니다.

하지만 설계 초기의 예상 중량과 실제 제작 완료 후 중량은 다를 수 있습니다.

그 이유는 다음과 같습니다.

첫째, 설계 변경으로 마감재나 설비가 추가될 수 있습니다.

둘째, 창호, 욕실, 주방설비 등 특정 구역에 무거운 자재가 집중될 수 있습니다.

셋째, 운송 또는 양중을 위해 임시 보강재나 부속 장치가 추가될 수 있습니다.

따라서 양중 계획에서는 최종 제작 상태를 반영한 신뢰할 수 있는 중량 자료를 확인해야 합니다.

가상 사례: 설계 중량과 실제 중량의 차이

한 모듈의 초기 예상 중량이 8,000kg이었으나 제작 완료 후 확인된 중량이 8,600kg이라고 가정하겠습니다.

두 수치의 차이는 600kg이며 증가율은 다음과 같습니다.

중량 증가율 = (8,600 – 8,000) ÷ 8,000 × 100 = 7.5%

이 경우 초기 중량을 기준으로 작성한 양중 계획을 그대로 사용할 수 있는지 검토해야 합니다.

다만 이 계산은 중량 변화의 크기를 설명하는 예시일 뿐이며, 크레인 적합성이나 리깅 장치의 안전성을 판정하는 계산은 아닙니다.

실제 양중 적합성은 장비 구성, 작업반경, 하중조건, 리깅 중량, 동적 영향 등 관련 조건을 적격 전문가가 검토해야 합니다.

4. 리프팅 포인트는 왜 구조 검토가 필요한가?

리프팅 포인트는 크레인과 모듈 구조체를 연결하는 위치입니다.

단순히 철골 부재에 고리를 설치하는 것으로 안전한 양중이 보장되지 않습니다.

양중 중 발생하는 힘이 모듈의 구조체에 적절하게 전달되도록 설계되어야 합니다.

특히 다음 사항을 확인해야 합니다.

• 리프팅 포인트가 승인된 도면에 표시되어 있는가?
• 실제 제작 위치가 도면과 일치하는가?
• 연결부와 주변 구조체가 설계된 하중을 전달할 수 있는가?
• 운송 또는 제작 중 손상이 발생하지 않았는가?
• 리깅 구성과 연결 방식이 승인된 계획과 일치하는가?

모듈의 무게중심이 한쪽으로 치우친 경우에는 각 리프팅 포인트에 작용하는 힘이 균등하지 않을 수 있습니다.

따라서 리프팅 포인트의 개수가 같다고 해서 각 연결부에 동일한 하중이 작용한다고 가정해서는 안 됩니다.

5. 크레인 작업반경과 설치 위치 검토

크레인의 인양능력은 장비 모델만으로 결정되지 않습니다.

일반적으로 크레인의 구성과 작업반경, 붐 길이, 작업조건 등에 따라 허용되는 하중이 달라집니다.

여기서 작업반경은 크레인 회전 중심과 하중 중심 사이의 수평거리 등 해당 장비의 하중표에서 정의한 기준으로 확인해야 합니다.

현장에서는 다음 상황이 발생할 수 있습니다.

• 운송차량이 예상 위치에 진입하지 못함
• 크레인을 계획보다 멀리 설치해야 함
• 기존 건축물 때문에 붐 이동 경로가 제한됨
• 지중 매설물 때문에 아웃리거 위치를 변경해야 함

이러한 변화는 크레인 작업조건에 영향을 줄 수 있습니다.

따라서 현장 배치가 달라졌다면 작업을 진행하기 전에 계획의 적합성을 다시 확인해야 합니다.

6. 아웃리거 지반조건과 하부 구조물 확인

모듈러 주택 양중에서 자주 놓치기 쉬운 부분 중 하나는 크레인을 지지하는 지반입니다.

크레인의 장비 성능이 충분하더라도 아웃리거 하부 지반이 작업 중 발생하는 하중을 안전하게 지지하지 못하면 위험한 상황이 발생할 수 있습니다.

특히 다음 조건을 확인해야 합니다.

• 되메우기한 지반인지 여부
• 지하 배관이나 매설물 존재 여부
• 지하실 또는 지하 구조물 상부인지 여부
• 경사와 배수 상태
• 지반 침하 가능성
• 아웃리거 받침 설치 조건

지반 지지력과 받침의 적합성은 현장조건을 고려한 적절한 평가가 필요합니다.

크레인의 하중표와 지반 지지력 검토는 서로 다른 확인 과정이라는 점을 기억해야 합니다.

7. 풍속과 작업환경을 확인해야 하는 이유

모듈러 주택은 크기가 큰 직육면체 형태인 경우가 많아 바람에 노출되는 면적이 클 수 있습니다.

특히 외장재가 설치된 모듈은 양중 중 바람의 영향을 받을 수 있습니다.

따라서 작업자는 풍속뿐 아니라 돌풍, 시야, 강우, 주변 장애물과 작업구역 통제 상태를 확인해야 합니다.

모든 모듈러 주택에 동일한 풍속 제한을 적용할 수는 없습니다.

작업 중지 기준은 장비 제조사의 요구사항, 모듈 특성, 승인된 양중 계획과 현지 안전규정에 따라 결정해야 합니다.

8. 모듈러 주택 크레인 설치 전 점검 12가지

다음 체크리스트는 작업 전 검토 항목을 정리한 일반적인 예시입니다.

□ 1. 모듈의 최종 중량을 확인했는가?

□ 2. 모듈의 무게중심 자료를 확보했는가?

□ 3. 승인된 리프팅 포인트와 실제 제작 상태가 일치하는가?

□ 4. 리깅 장치의 적합성과 검사 상태를 확인했는가?

□ 5. 크레인의 구성과 작업반경을 검토했는가?

□ 6. 아웃리거 지반 및 받침 조건을 확인했는가?

□ 7. 지중 매설물과 지하 구조물을 확인했는가?

□ 8. 전력선과 주변 장애물을 확인했는가?

□ 9. 운송차량 진입 및 작업구역 통제 계획이 있는가?

□ 10. 기상조건과 작업 중지 기준을 확인했는가?

□ 11. 작업자 역할과 의사소통 체계가 정해져 있는가?

□ 12. 비상 대응 절차와 작업 승인 상태를 확인했는가?

이 체크리스트는 실제 현장의 법정 점검이나 전문 양중 계획을 대신하지 않습니다.

프로젝트의 작업 위험도와 적용 규정에 맞춰 추가 항목을 검토해야 합니다.

9. 양중 작업 전 검사 기록표

검사 항목	확인 내용	기록 상태
모듈 번호	대상 모듈 식별	확인 / 미확인
중량 자료	최종 제작 상태 반영	확인 / 미확인
무게중심	승인 자료 확보	확인 / 미확인
리프팅 포인트	승인 상세와 일치	적합 / 검토 필요
크레인 구성	승인 계획과 일치	적합 / 검토 필요
지반 조건	적절한 평가 완료	완료 / 미완료
주변 장애물	위험요인 확인	완료 / 미완료
기상 조건	작업 기준 충족	적합 / 재확인
작업자 역할	책임과 신호체계 확인	완료 / 미완료
최종 승인	책임자 검토	승인 / 보류

검사 기록에는 단순히 적합 여부만 표시하기보다 확인 날짜, 담당자, 관련 문서번호와 필요한 증빙자료를 함께 남기는 것이 좋습니다.

10. 가상 현장 사례: 크레인 위치 변경으로 발생한 문제

한 모듈러 주택 현장에서 크레인을 계획된 위치에 설치하려 했지만, 지중 매설물 때문에 아웃리거 설치가 어려운 상황을 가정하겠습니다.

현장에서는 크레인을 몇 미터 이동하면 작업이 가능해 보일 수 있습니다.

하지만 크레인 위치가 달라지면 실제 작업반경과 붐 구성, 하부 지반조건 등이 달라질 수 있습니다.

이 경우 다음 절차가 필요합니다.

1. 기존 작업계획과 변경된 현장조건을 비교합니다.
2. 크레인 설치 위치와 작업반경을 다시 확인합니다.
3. 지반 및 주변 장애물 조건을 재검토합니다.
4. 적격자가 변경된 양중 계획의 적합성을 검토합니다.
5. 변경 내용을 관련 작업자에게 전달합니다.
6. 필요한 승인과 작업 전 확인을 마친 뒤 진행합니다.

이 사례의 핵심은 현장 상황이 바뀌었을 때 작업자의 경험만으로 계획 변경을 확정하지 않는 것입니다.

11. 호주 모듈러 건축 현장에서 참고할 안전 기준

호주에서 모듈러 주택을 설치하는 경우에는 해당 주 또는 준주의 작업안전보건 법규와 적용되는 크레인·리깅 관련 요구사항을 확인해야 합니다.

퀸즐랜드 프로젝트라면 Workplace Health and Safety Queensland의 관련 지침을 확인하는 것이 유용합니다.

또한 크레인과 리프팅 장비의 설계·사용·검사에는 프로젝트에 적용되는 관련 호주 표준과 제조사 요구사항을 확인해야 합니다.

참고할 공식 자료는 다음과 같습니다.

• WorkSafe Queensland — 작업안전 및 크레인 관련 정보
• Safe Work Australia — 작업안전 지침
• Standards Australia — 호주 기술표준 정보

이 자료들은 관련 기준을 확인하기 위한 출발점입니다. 실제 작업의 적합성은 적용 법규, 승인된 양중 계획과 적격 전문가의 검토를 통해 판단해야 합니다.

12. 자주 묻는 질문 FAQ

Q1. 모듈러 주택은 크레인으로 설치할 때 반드시 양중 계획서가 필요한가요?

필요한 문서와 승인 범위는 작업 위험도, 장비 종류와 현지 규정에 따라 달라집니다. 다만 중량물 양중에서는 작업조건을 사전에 검토하고 관련 책임자가 확인하는 과정이 중요합니다.

Q2. 모듈 중량이 가벼우면 작은 크레인을 사용해도 되나요?

모듈 중량만으로 크레인을 선정해서는 안 됩니다. 작업반경, 장비 구성, 리깅 중량, 지반과 현장조건을 함께 검토해야 합니다.

Q3. 모듈의 무게중심이 정확하지 않으면 어떻게 해야 하나요?

신뢰할 수 있는 중량 및 무게중심 자료를 확보하고 적격자가 양중 적합성을 검토해야 합니다. 추정만으로 리프팅 포인트의 하중 분포를 결정해서는 안 됩니다.

Q4. 공장에서 양중한 모듈은 현장에서도 같은 방식으로 들어 올릴 수 있나요?

공장과 현장의 크레인, 리깅 구성, 작업반경과 환경조건이 다를 수 있습니다. 현장 조건에 맞는 별도 검토가 필요합니다.

Q5. 바람이 조금 불어도 모듈 설치를 진행할 수 있나요?

가능 여부는 풍속 수치 하나만으로 판단할 수 없습니다. 돌풍, 모듈 형상, 크레인 및 리깅 조건, 승인된 작업 중지 기준을 함께 확인해야 합니다.

13. 결론: 양중 계획의 핵심은 장비보다 전체 작업조건의 검증

모듈러 주택 양중 계획은 크레인 선정만을 위한 문서가 아닙니다.

모듈 중량과 무게중심, 구조적 리프팅 포인트, 크레인 작업반경, 지반조건, 작업환경과 인력의 역할을 종합적으로 검토하는 과정입니다.

특히 공장 제작이 완료된 모듈은 운송과 설치 과정에서 구조체와 마감재가 함께 영향을 받을 수 있으므로, 사전에 충분한 계획과 검사 절차를 마련해야 합니다.

모듈 중량 확인 → 양중 조건 검토 → 현장 위험요인 평가 → 작업 전 검사 → 승인된 계획에 따른 설치라는 관리 흐름을 유지하는 것이 중요합니다.

모듈러 건축의 장점은 공장 제작의 효율성에 있지만, 최종 품질은 현장 설치 과정까지 안전하고 정확하게 연결될 때 완성됩니다.
