Shop Drawing IFC 도면의 차이를 정확하게 이해하는 것은 모듈러 건축의 설계 품질과 공장 제작 정확도를 확보하기 위한 중요한 출발점입니다.

모듈러 주택은 일반적인 현장시공 건축물과 달리 벽체, 바닥, 지붕, 창호 및 일부 설비를 공장에서 미리 제작하는 경우가 많습니다. 따라서 공장 제작이 시작되기 전에 설계정보와 제작정보가 일치하는지 확인하는 과정이 매우 중요합니다.

건축 프로젝트에서는 설계도면, IFC 도면, Shop Drawing, As-built 도면 등 다양한 종류의 도면이 사용됩니다. 각각의 목적과 책임 범위가 다르기 때문에 도면의 이름만 보고 제작 가능 여부를 판단해서는 안 됩니다.

특히 설계 변경이 빈번하거나 건축·구조·설비 분야가 동시에 작업하는 프로젝트에서는 도면 개정번호와 승인 상태를 정확히 관리해야 합니다.

이번 글에서는 Shop Drawing과 IFC 도면의 차이, 제작도면 승인 과정, 도면 불일치 해결 방법과 실무 검사표를 구체적으로 살펴보겠습니다.

1. IFC 도면이란 무엇인가?

건축 및 시공 문서에서 IFC는 일반적으로 Issued for Construction의 약자로 사용됩니다.

이는 해당 도면이 시공을 위한 목적으로 발행되었다는 의미입니다.

IFC 도면에는 프로젝트에 따라 다음과 같은 정보가 포함될 수 있습니다.

건축물의 전체 배치와 주요 치수
구조 부재의 규격 및 설계 요구사항
벽체·바닥·지붕의 구성
창호와 개구부 위치
주요 설비 배치
구조 연결 및 시공 상세
재료와 성능 요구사항

다만 IFC라는 표기가 있다고 해서 모든 공장 제작 상세가 완성되었다는 의미는 아닙니다.

실제 제작에 필요한 부재 절단 길이, 개별 패널 번호, 체결 위치와 제작 순서 등은 별도의 Shop Drawing에서 구체화될 수 있습니다.

주의할 점: BIM 분야에서 IFC는 Industry Foundation Classes라는 데이터 교환 표준을 의미하기도 합니다. 이 글에서 사용하는 IFC는 Issued for Construction 도면을 뜻합니다.

2. Shop Drawing이란 무엇인가?

Shop Drawing은 공장 제작 또는 현장 설치에 필요한 상세 정보를 표현하는 제작도면입니다.

일반적으로 설계도면에 제시된 요구사항을 실제 제작 가능한 수준으로 구체화하는 역할을 합니다.

LGS 모듈러 주택의 경우 Shop Drawing에는 다음과 같은 정보가 포함될 수 있습니다.

스터드와 트랙의 정확한 배치
부재별 절단 길이와 식별번호
벽체 패널의 전체 치수
창호 주변 보강 상세
연결철물 및 체결재 위치
구조용 판재 설치 상세
설비 관통부와 개구부
모듈 간 접합 위치
제작 및 설치 기준점

예를 들어 구조도면에서 스터드 중심 간격을 600mm로 지정했다면 Shop Drawing에는 해당 간격을 실제 패널 제작에 적용할 수 있도록 각 스터드의 위치와 관련 상세가 표현될 수 있습니다.

그러나 Shop Drawing은 설계 요구사항을 임의로 변경할 수 있는 문서가 아닙니다.

설계 변경이 필요한 경우에는 계약과 프로젝트 절차에 따라 관련 설계 책임자의 검토 및 승인을 받아야 합니다.

3. IFC 도면과 Shop Drawing의 핵심 차이

구분	IFC 도면	Shop Drawing
주요 목적	시공용 설계정보 전달	제작·설치 상세정보 전달
주요 작성 주체	설계팀 등	제작업체·전문 시공업체 등
주요 내용	설계 요구사항·치수·성능	부재 배치·제작 치수·연결 상세
활용 단계	시공 기준 설정	공장 제작 및 설치 준비
검토 중점	설계 의도와 요구조건	설계 적합성 및 제작 가능성
변경 관리	설계 변경 절차	제작도면 검토·재승인 절차

이 표는 일반적인 업무 구분을 나타낸 것입니다.

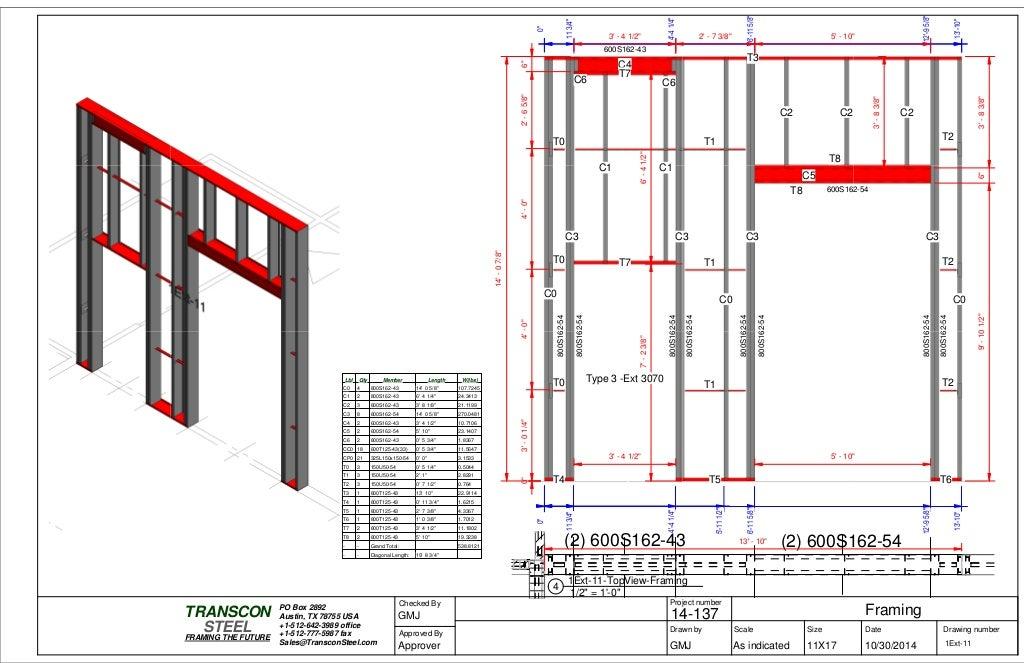

Shop Drawing IFC 도면 차이 모듈러 주택 제작도면 승인 절차와 구조도면 비교

프로젝트 계약에 따라 작성 주체와 승인 책임은 달라질 수 있습니다.

특히 제작도면에 검토 도장이 찍혀 있더라도, 그 검토가 구조설계 책임이나 시공 품질 책임을 자동으로 이전한다는 의미는 아닙니다.

도면 검토의 법적·계약상 효력은 해당 프로젝트의 계약문서와 승인 절차에 따라 판단해야 합니다.

4. 모듈러 건축에서 제작도면 검토가 중요한 이유

모듈러 건축은 공장 제작의 비중이 높기 때문에 제작 전에 오류를 발견하는 것이 특히 중요합니다.

예를 들어 일반적인 현장시공에서는 벽체가 완성되기 전에 설비 위치를 조정할 수 있는 경우가 있습니다.

반면 공장에서 벽체 마감과 설비 설치까지 완료한 모듈은 현장 반입 후 수정이 어려울 수 있습니다.

제작도면 검토가 부족하면 다음과 같은 문제가 발생할 수 있습니다.

첫째, 모듈 접합부 불일치입니다.

서로 연결되어야 하는 두 모듈의 구조 연결 위치가 다르면 현장 설치가 지연될 수 있습니다.

둘째, 창호 개구부 오류입니다.

건축도면과 구조 제작도면의 창호 치수가 다르면 제작된 패널을 수정해야 할 수 있습니다.

셋째, MEP 간섭 문제입니다.

배관이나 덕트가 LGS 구조 부재와 충돌하면 구조 및 설비 분야의 추가 검토가 필요할 수 있습니다.

넷째, 제작 공차 누적입니다.

개별 패널의 치수 차이가 모듈 전체의 정렬 문제로 이어질 수 있습니다.

따라서 Shop Drawing 검토는 단순한 도면 확인이 아니라 공장 제작과 현장 설치 사이의 위험을 줄이는 과정입니다.

5. 제작도면 승인 절차 7단계

① 최신 설계도면 확보

제작업체는 작업 시작 전에 최신 IFC 도면과 관련 설계자료를 확보해야 합니다.

도면번호, 개정번호, 발행일과 승인 상태를 확인하고 이전 버전의 도면이 혼용되지 않도록 관리합니다.

② 제작도면 작성

제작업체는 승인된 설계정보를 바탕으로 실제 제작에 필요한 상세도면을 작성합니다.

이때 부재 규격, 패널 치수, 개구부, 연결 상세와 모듈 간 접합 위치 등을 구체화합니다.

③ 내부 기술 검토

제작도면을 외부에 제출하기 전에 제작 가능성과 도면 간 일치 여부를 검토합니다.

특히 구조·건축·설비 도면의 주요 치수가 일치하는지 확인해야 합니다.

④ 관련 설계자 검토

프로젝트에서 정한 절차에 따라 구조기술자, 건축사 또는 관련 설계자가 제작도면을 검토합니다.

검토 범위와 승인 권한은 계약 및 전문분야별 책임에 따라 달라집니다.

⑤ 검토 의견 반영

검토 과정에서 발견된 불일치나 수정 요청을 제작도면에 반영합니다.

필요한 경우 RFI를 통해 설계정보를 확인합니다.

⑥ 승인 상태 확인

도면이 승인되었는지, 조건부 검토 상태인지, 수정 후 재제출이 필요한지 확인합니다.

프로젝트에서 제작을 허용하는 승인 상태가 확인되기 전에는 임의로 제작을 진행하지 않아야 합니다.

⑦ 공장 배포 및 개정 관리

승인된 제작도면을 공장에 배포하고 이전 개정본의 사용을 중지합니다.

이후 설계 변경이 발생하면 관련 도면을 갱신하고 영향을 받는 제작 공정을 확인해야 합니다.

6. 가상 사례: 창호 개구부 치수가 다른 경우

다음은 실제 현장 기록이 아닌 도면 불일치 처리방법을 설명하기 위한 가상 사례입니다.

한 모듈러 주택의 IFC 구조도면에는 창호 개구부 폭이 1,200mm로 표시되어 있습니다.

하지만 제작업체가 작성한 Shop Drawing에는 1,250mm로 표시되어 있다고 가정하겠습니다.

항목	확인 결과
모듈 번호	M-04
벽체 번호	W-08
IFC 도면 치수	1,200mm
Shop Drawing 치수	1,250mm
차이	+50mm
관련 도면	구조·건축·창호
조치 상태	설계 확인 필요

이때 제작업체가 임의로 1,250mm를 선택하면 창호 보강 상세와 구조설계에 영향을 줄 수 있습니다.

반대로 IFC 도면의 1,200mm가 최신 설계 변경사항을 반영하지 못한 수치일 가능성도 있습니다.

따라서 어느 도면이 맞는지 확인하기 전에는 제작 기준을 확정해서는 안 됩니다.

권장 처리 순서

두 도면의 개정번호를 확인합니다.
최신 건축도면과 창호 일람표를 대조합니다.
구조 보강 상세에 영향을 주는지 확인합니다.
필요한 경우 RFI를 발행합니다.
관련 설계자의 답변을 확인합니다.
승인된 치수를 Shop Drawing에 반영합니다.
수정된 도면을 배포하고 제작 기준을 갱신합니다.

이러한 절차는 단순한 50mm 치수 차이를 해결하는 것을 넘어 설계정보의 일관성을 확보하는 데 목적이 있습니다.

7. RFI란 무엇이며 언제 작성해야 할까?

RFI는 Request for Information의 약자로, 설계 또는 시공 관련 정보가 불명확할 때 공식적으로 질의하는 문서입니다.

모듈러 제작 과정에서는 다음과 같은 상황에서 RFI가 필요할 수 있습니다.

구조도면과 건축도면의 치수가 다를 때
연결부 상세가 누락되었을 때
설비 개구부 위치가 불명확할 때
서로 다른 도면에 상충하는 정보가 있을 때
설계 변경의 적용 범위가 불분명할 때

RFI는 단순히 질문을 남기는 문서가 아닙니다.

문제 위치와 관련 도면을 명확히 제시해야 검토자가 정확한 답변을 제공할 수 있습니다.

RFI 작성 예시

항목	가상 입력 내용
RFI 번호	RFI-2026-018
프로젝트	Modular Housing Project
관련 모듈	M-04
관련 도면	S-201 / SD-308
문제	창호 개구부 치수 불일치
IFC 치수	1,200mm
제작도면 치수	1,250mm
요청사항	최종 적용 치수 및 보강 상세 확인
상태	설계 답변 대기

RFI 답변을 받은 뒤에는 그 내용이 관련 도면에 정확하게 반영되었는지 확인해야 합니다.

RFI 답변만 보관하고 제작도면을 수정하지 않으면 동일한 문제가 반복될 수 있습니다.

8. 제작도면 승인 상태를 관리하는 방법

프로젝트에서는 도면 검토 상태를 구분하기 위해 다양한 문구나 코드를 사용합니다.

예를 들어 다음과 같은 상태가 있을 수 있습니다.

상태 예시	일반적인 의미
Approved	승인
Approved with Comments	의견 또는 조건을 포함한 승인
Revise and Resubmit	수정 후 재제출
For Information	정보 제공 목적
Superseded	이전 개정본으로 대체됨

이러한 명칭은 프로젝트마다 다르게 사용될 수 있습니다.

특히 Approved with Comments가 표시되었다고 해서 모든 제작 작업을 즉시 진행할 수 있는 것은 아닙니다.

조건부 승인에 따른 제작 가능 범위와 수정사항을 계약상 절차에 따라 확인해야 합니다.

9. 공장 제작 전 Shop Drawing 체크리스트 12가지

다음 체크리스트는 LGS 모듈러 제작업체가 내부 검토에 활용할 수 있는 일반적인 예시입니다.

□ 1. 최신 IFC 도면을 확보했는가?

□ 2. 도면번호와 개정번호가 일치하는가?

□ 3. 모듈 전체 치수가 승인도면과 일치하는가?

□ 4. 스터드 및 트랙 규격을 확인했는가?

□ 5. 창호 개구부 치수가 일치하는가?

□ 6. 구조 보강 상세가 반영되었는가?

□ 7. 모듈 접합부 위치와 연결 상세를 확인했는가?

□ 8. MEP 관통부와 설비 경로를 검토했는가?

□ 9. 제작 및 설치 기준점이 명확한가?

□ 10. 제작 공차와 검사 기준을 확인했는가?

□ 11. 미해결 RFI가 없는지 확인했는가?

□ 12. 제작 가능한 승인 상태인지 확인했는가?

이 체크리스트는 프로젝트별 설계조건과 품질관리 계획에 맞춰 수정해야 합니다.

10. 도면 개정 관리표 작성 예시

모듈러 공장에서는 여러 제작팀이 동시에 작업하기 때문에 최신 도면 관리가 중요합니다.

도면번호	개정	상태	관리 조치
S-201	Rev C	IFC	설계 기준 확인
SD-308	Rev A	검토 중	제작 보류
SD-308	Rev B	수정 후 재제출	의견 반영
SD-308	Rev C	승인	승인 범위 내 제작

위 도면번호와 상태는 설명을 위한 가상 사례입니다.

실제 프로젝트에서는 도면 승인 상태뿐 아니라 배포 날짜, 수령자, 폐기된 개정본과 변경 영향을 받는 제작 부재까지 관리하는 것이 좋습니다.

이미 제작된 부재가 있다면 새로운 도면의 변경사항이 기존 제작품에 영향을 주는지도 검토해야 합니다.

11. BIM 모델과 제작도면의 관계

최근 모듈러 건축에서는 BIM(Building Information Modeling)을 활용해 설계와 제작정보를 관리하는 사례가 많습니다.

BIM 모델을 통해 구조체와 설비의 공간적 관계를 검토하고, 일부 제작정보를 추출할 수 있습니다.

그러나 BIM 모델이 존재한다는 이유만으로 모든 제작 상세가 검증되었다고 판단해서는 안 됩니다.

모델의 상세 수준과 승인 상태, 실제 제작도면과의 일치 여부를 확인해야 합니다.

예를 들어 BIM 모델에서 배관과 구조체가 충돌하지 않더라도 실제 현장에서는 보온재, 체결철물 또는 유지관리 공간 때문에 간섭이 발생할 수 있습니다.

따라서 BIM 모델은 제작도면 검토를 지원하는 중요한 도구이지만, 프로젝트에서 요구하는 기술 검토와 승인 절차를 대체하지는 않습니다.

12. 호주 모듈러 건축 프로젝트에서 확인할 사항

호주에서 LGS 모듈러 주택을 제작하는 경우에는 프로젝트에 적용되는 National Construction Code(NCC), 구조설계 기준 및 승인된 설계도서를 확인해야 합니다.

냉간성형 강재 구조설계와 관련해서는 AS/NZS 4600 등이 주요 기술 기준으로 활용됩니다.

다만 IFC 도면이나 Shop Drawing이라는 문서 명칭 자체가 모든 프로젝트에서 동일한 법적 의미를 갖는 것은 아닙니다.

실제 승인 책임과 검토 범위는 계약조건, 설계 책임 및 적용 규정에 따라 달라집니다.

따라서 제작업체는 도면 승인 여부뿐 아니라 누가 어떤 범위를 검토했고, 어떤 조건으로 제작을 허용했는지 확인해야 합니다.
