MEP Skid 공법이란? 기계실까지 공장에서 만들 수 있을까?

건물의 기계실에 들어가 보면 매우 복잡한 설비들이 설치되어 있습니다.

대형 펌프와 배관이 연결되어 있고 그 사이에는 수많은 밸브와 계기류가 있습니다.

전기·제어 장치와 각종 지지 구조도 필요합니다.

전통적인 방식에서는 이런 장비와 자재를 각각 현장으로 가져온 뒤 작업자가 기계실에서 하나씩 조립하고 연결합니다.

그런데 만약 이 복잡한 설비를 공장에서 하나의 완성된 시스템으로 조립한 뒤 현장으로 가져온다면 어떨까요?

바로 이 아이디어가 MEP Skid 또는 Plant Module의 핵심입니다.

쉽게 표현하면,

“기계실의 일부를 하나의 대형 설비 제품으로 만드는 기술”

이라고 이해할 수 있습니다.

MEP Skid란?

Skid는 여러 장비와 배관 등을 하나의 구조 프레임 또는 베이스 위에 통합하여 운송하고 설치할 수 있도록 만든 조립체를 의미합니다.

예를 들어 하나의 Skid 안에 프로젝트에 따라 다음과 같은 구성품이 포함될 수 있습니다.

펌프
배관
밸브
스트레이너
계측기
제어 관련 장치
전기 구성품
지지대
프레임

각 장비를 현장에서 개별적으로 조립하는 대신 공장에서 하나의 시스템으로 구성합니다.

완성된 Skid는 현장으로 운송한 뒤 지정된 위치에 설치하고 건물의 주 배관과 전기·제어 시스템 등에 연결합니다.

따라서 MEP Skid의 핵심은 단순한 사전 제작(Prefabrication)보다 한 단계 더 나아갑니다.

여러 부품을 하나의 기능을 수행하는 설비 시스템으로 통합하는 것입니다.

MEP Rack과 MEP Skid는 무엇이 다를까?

제11편에서 공부한 MEP Rack과 비교하면 이해하기 쉽습니다.

비교 항목	MEP Rack	MEP Skid
주요 목적	설비 경로 모듈화	기능성 설비 시스템 모듈화
대표 위치	복도·천장	기계실·Plant Room
주요 구성	배관·덕트·케이블 트레이	펌프·밸브·배관·장비
형태	길고 선형적인 경우가 많음	집중형 장비 모듈
기능	설비 전달 경로	특정 기능 수행
공장 시험	구성별 검사	시스템 시험 가능성 확대
현장 작업	Rack 연결	주 설비와 연결
핵심 설계	인터페이스·허용오차	기능·성능·인터페이스

가장 중요한 차이는 기능입니다.

MEP Rack은 여러 설비가 건물 내부를 지나갈 수 있도록 경로를 정리한 모듈에 가깝습니다.

반면 Skid는 그 자체가 특정한 설비 기능을 수행하는 하나의 시스템이 될 수 있습니다.

펌프 Skid를 예로 들어보자

가장 이해하기 쉬운 사례 중 하나가 Pump Skid입니다.

전통적인 현장시공에서는 펌프를 현장에 설치한 뒤 주변 배관과 밸브, 계측장비 등을 하나씩 연결합니다.

Skid 방식에서는 공장에서 먼저 베이스 프레임을 제작합니다.

그 위에 펌프를 설치하고 배관을 연결합니다.

필요한 밸브와 계측기 등을 배치하고 지지대를 설치합니다.

가능한 범위에서 전기·제어 관련 구성도 사전 조립할 수 있습니다.

이후 품질검사와 프로젝트에서 요구되는 시험을 거쳐 현장으로 운송합니다.

현장에서는 Skid 전체를 지정된 위치에 배치하고 건물 측 시스템과 연결합니다.

즉,

수십 개의 부품을 현장에서 조립

하는 방식에서,

공장에서 검증된 하나의 시스템을 현장에서 연결

하는 방식으로 바뀌는 것입니다.

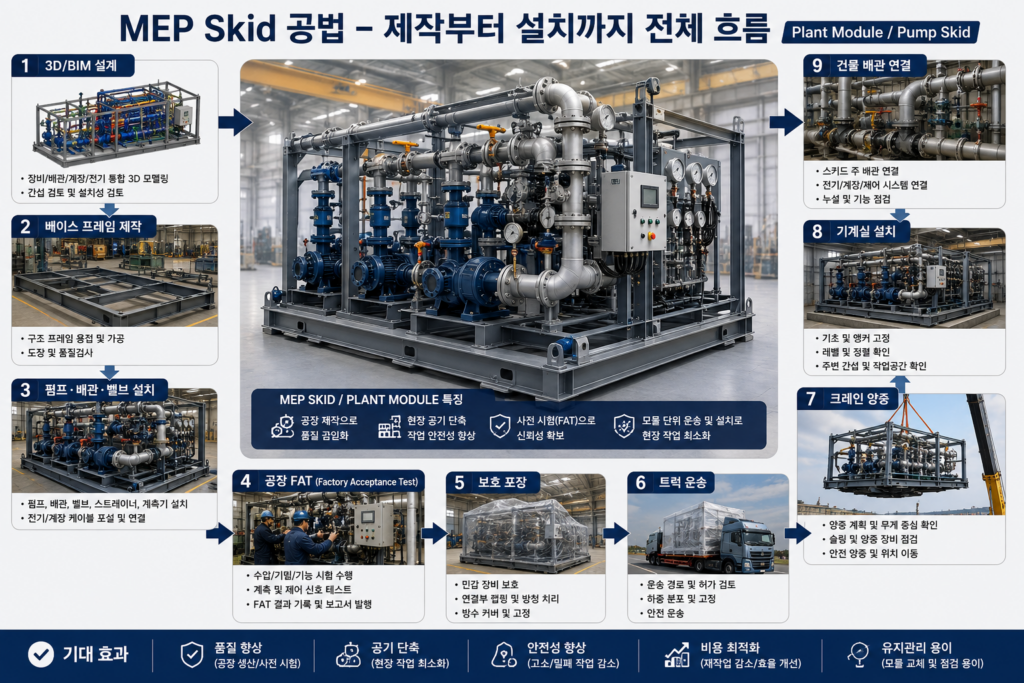

MEP Skid는 어떻게 제작될까?

일반적인 개념으로 제작 흐름을 살펴보겠습니다.

1단계 — 시스템 설계

Skid가 수행해야 할 기능과 요구 성능을 정의합니다.

2단계 — 3D 모델링과 Coordination

장비와 배관, 밸브, 구조 프레임 및 필요한 전기·제어 요소의 위치를 조정합니다.

3단계 — Skid 크기 결정

운송과 현장 반입, 설치가 가능한 크기로 설계합니다.

4단계 — 베이스 프레임 제작

전체 장비와 배관을 지지하는 구조 프레임을 제작합니다.

5단계 — 주요 장비 설치

펌프 등 핵심 장비를 정해진 위치에 설치합니다.

6단계 — 배관 제작 및 연결

설계된 배관과 밸브, 피팅 등을 조립합니다.

7단계 — 계측·제어 구성

프로젝트 범위에 따라 필요한 계측 및 제어 관련 장치를 설치합니다.

8단계 — 품질검사

치수와 조립 상태, 연결부 등을 검사합니다.

9단계 — 시험

프로젝트와 시스템 특성에 맞는 필요한 시험을 수행합니다.

10단계 — 보호 및 운송

민감한 장비와 연결부를 보호한 뒤 현장으로 운송합니다.

11단계 — 설치 및 연결

현장에서 Skid를 배치하고 건물 시스템과 연결합니다.

12단계 — 시운전

전체 건물 설비와 연결된 상태에서 요구되는 성능을 확인합니다.

즉, Skid 제작은 단순한 철골 제작이 아닙니다.

구조 + 기계 + 배관 + 전기 + 제어 + 시험이 하나의 생산 과정 안에서 만나는 작업입니다.

MEP Skid의 가장 큰 특징은 ‘시험’이다

MEP Skid에서 매우 중요한 개념 중 하나는 공장에서 일정 범위의 검사와 시험을 수행할 수 있다는 점입니다.

현장에 설치하기 전에 조립 상태와 배관, 장비 구성 등이 설계 요구사항과 일치하는지 확인할 수 있습니다.

프로젝트와 시스템에 따라 수행 가능한 시험 범위는 달라지지만 중요한 원리는 같습니다.

문제를 현장에 도착한 뒤 발견하는 것보다 공장에서 발견하는 편이 유리할 수 있다는 것입니다.

이것은 모듈러 건축 전체를 관통하는 중요한 원칙입니다.

FAT란?

MEP Skid를 공부하면 자주 접하게 되는 용어가 FAT(Factory Acceptance Test)입니다.

우리말로는 일반적으로 공장 인수시험 정도로 이해할 수 있습니다.

FAT의 목적은 제품이나 시스템을 현장으로 보내기 전에 요구된 설계와 기능이 제대로 구현되어 있는지 확인하는 것입니다.

프로젝트에 따라 발주자나 엔지니어, 제작사 등이 검사 과정에 참여할 수 있습니다.

검토 항목 역시 시스템에 따라 달라지지만 개념적으로는,

설계와 일치하는가?
장비가 올바르게 설치되었는가?
배관과 연결부가 적절한가?
계측장비가 계획대로 구성되었는가?
요구된 시험 결과를 만족하는가?
제품을 현장으로 보내도 되는가?

등을 확인합니다.

건축시공기술사 NOTE

FAT의 핵심은 단순히 “시험을 했다”는 사실이 아닙니다.

무엇을 어떤 기준으로 시험했는지, 결과가 무엇인지, 발견된 문제를 어떻게 수정했는지 기록하고 추적할 수 있어야 합니다.

산업화 건축에서는 품질을 사람의 경험에만 의존하는 것이 아니라 검증 가능한 기록으로 남기는 능력이 중요합니다.

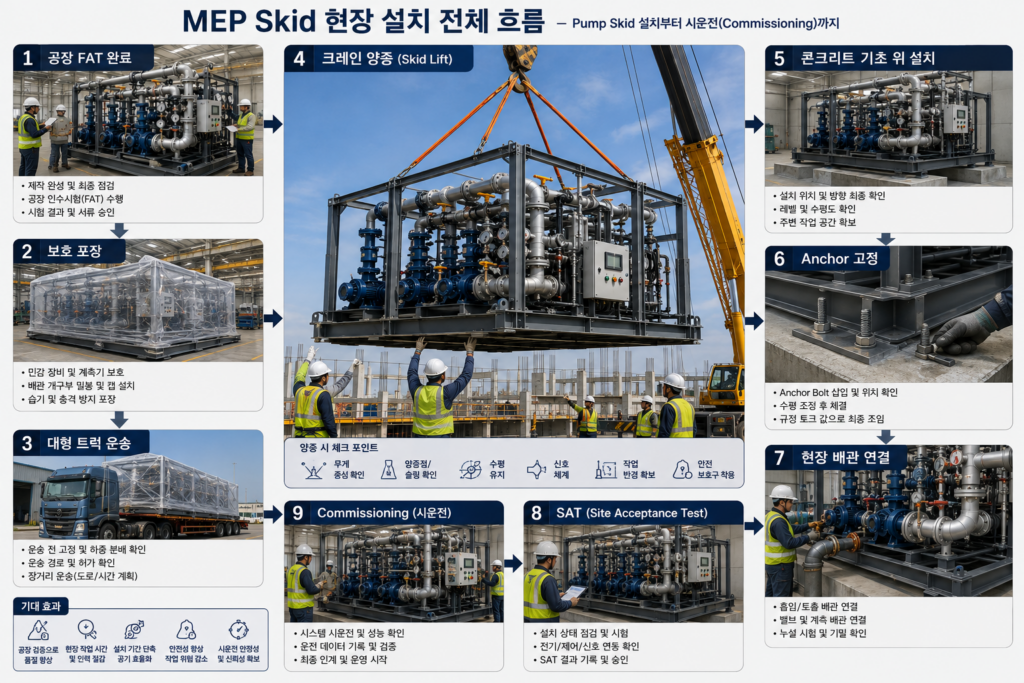

FAT를 통과하면 현장 시험은 필요 없을까?

그렇지 않습니다.

공장에서 시험을 완료했더라도 제품은 이후 운송되고 양중되며 현장에서 다른 시스템과 연결됩니다.

따라서 공장에서는 정상적이었던 시스템이 운송 과정에서 영향을 받을 가능성도 고려해야 합니다.

또한 Skid 자체가 정상이라고 해도 건물의 전체 시스템과 연결한 뒤에는 실제 운전 조건에서 확인해야 할 사항이 있습니다.

따라서 개념적으로 품질검증은,

공장 제작 검사
↓
FAT
↓
출고 검사
↓
현장 인수 검사
↓
설치·연결 검사
↓
현장 시험
↓
시운전(Commissioning)

으로 이어질 수 있습니다.

즉, FAT는 현장 검증을 없애는 것이 아니라 현장에 도착하기 전에 문제를 한 번 더 걸러내는 단계입니다.

왜 공장 시험이 중요한가?

기계실은 여러 설비가 매우 밀집된 공간입니다.

건물이 거의 완성된 상태에서 잘못된 배관 위치나 장비 간섭을 발견하면 수정이 쉽지 않을 수 있습니다.

반면 공장에서는 작업 공간과 장비를 확보하기 상대적으로 쉬울 수 있고 제품이 현장에 고정되기 전에 문제를 수정할 수 있습니다.

또한 동일한 Skid를 반복 생산한다면 첫 제품에서 발견된 문제를 다음 제품에 반영할 수 있습니다.

이것이 Prototype 또는 First Article 검증의 가치입니다.

Plant Module이란?

MEP Skid보다 더 큰 개념으로 Plant Module을 생각할 수 있습니다.

단일 펌프 시스템을 넘어 기계실의 상당 부분을 하나 또는 여러 개의 대형 모듈로 구성하는 방식입니다.

예를 들어 프로젝트에 따라,

펌프 모듈
열교환기 관련 모듈
수처리 설비 모듈
배관 헤더 모듈
전기·제어 모듈

등을 각각 제작한 뒤 현장에서 연결할 수 있습니다.

더 나아가 구조 프레임과 외피까지 포함하여 작은 기계실 자체를 하나의 모듈형 Plant Room처럼 제작하는 접근도 생각할 수 있습니다.

즉, 건축 모듈러 기술이 사람의 생활공간만 공장에서 만드는 것이 아니라 건물을 움직이는 기계 시스템까지 공장에서 제품화하는 단계로 확장되는 것입니다.

MEP Skid에서 구조 프레임이 중요한 이유

Skid의 베이스 프레임은 단순히 장비를 올려놓는 받침대가 아닙니다.

공장에서 제작된 뒤 제품 전체가 들어 올려지고 트럭으로 운송되며 다시 현장에서 양중됩니다.

따라서 프레임은 운전 상태의 하중뿐 아니라 운송과 양중 상태의 하중도 고려해야 합니다.

특히 무거운 펌프나 장비가 특정 위치에 집중되어 있다면 무게중심도 중요합니다.

잘못된 양중 방법은 프레임의 변형이나 장비 손상으로 이어질 수 있습니다.

따라서 Skid에는 설계된 양중점과 운송 고정 방법이 필요합니다.

운송 크기가 설계를 결정한다

Plant Module을 크게 만들수록 현장 연결 작업을 줄일 수 있을 것처럼 보입니다.

하지만 모듈이 너무 커지면 다른 문제가 생깁니다.

트럭에 실을 수 있는가?

도로를 통과할 수 있는가?

현장 출입구로 들어갈 수 있는가?

크레인이 들어 올릴 수 있는가?

건물 내부로 이동할 수 있는가?

따라서 Skid 설계에서 중요한 것은 가장 큰 모듈을 만드는 것이 아닙니다.

공장 완성도와 물류 효율 사이에서 최적의 크기를 찾는 것입니다.

Interface Point가 다시 중요해진다

MEP Rack에서도 연결부가 중요했습니다.

Skid에서는 더 중요해질 수 있습니다.

공장에서 Skid를 아무리 완벽하게 만들어도 현장에서 건물의 배관과 전기, 제어 시스템에 연결되지 않으면 작동하지 않습니다.

따라서 설계 단계에서 어디까지 공장 제품이고 어디부터 현장 시스템인가를 명확히 해야 합니다.

예를 들어,

Skid 내부 배관
→ Skid Boundary
→ Interface Connection
→ 현장 배관

이라는 경계가 있어야 합니다.

이 경계에서 치수와 연결 방식, 책임 범위를 명확하게 정의해야 합니다.

Battery Limits라는 개념

Plant Module이나 산업설비 분야에서는 Battery Limits라는 표현을 접할 수 있습니다.

쉽게 설명하면 특정 설비 패키지 또는 모듈의 책임과 공급 범위가 어디까지인지 정하는 경계라고 이해할 수 있습니다.

예를 들어 Skid 제작사가 펌프와 내부 배관, 밸브까지 제공하고 현장 시공사가 Skid 외부의 주 배관을 연결한다고 생각해 보겠습니다.

그렇다면 두 시스템이 만나는 지점이 매우 중요합니다.

누가 플랜지를 제공하는가?

연결 볼트와 가스켓은 누가 공급하는가?

현장 용접은 누가 하는가?

시험 책임은 어디에서 나뉘는가?

이러한 내용이 명확하지 않으면 작은 부품 하나 때문에 설치가 지연될 수도 있습니다.

따라서 모듈러 설비에서는 물리적 연결점과 계약상의 책임 경계가 일치하도록 관리하는 것이 중요합니다.

MEP Skid는 어디에 활용될까?

MEP Skid는 다양한 건축과 산업시설에서 검토할 수 있습니다.

대표적으로,

데이터센터

병원

대형 상업시설

산업시설

호텔

대규모 공동주택

원격지 프로젝트

모듈러 건축 프로젝트

등입니다.

특히 설비 시스템이 반복되거나 현장 작업 조건이 어려운 프로젝트에서 공장 제작의 가치가 커질 수 있습니다.

데이터센터와 MEP Skid

데이터센터는 MEP Skid와 특히 잘 연결되는 건물 유형 가운데 하나입니다.

데이터센터의 핵심은 일반적인 공간보다 전력과 냉각 등 설비 시스템에 있습니다.

또한 유사한 설비 구성을 여러 구역에 반복하거나 단계적으로 확장하는 프로젝트가 있을 수 있습니다.

이런 경우 기능 단위의 설비 패키지를 표준화하면 공장 생산과 시험, 현장 설치를 반복 가능한 시스템으로 만들 가능성이 있습니다.

즉, 데이터센터의 미래는 건물만 모듈화하는 것이 아니라 전력과 냉각 인프라까지 제품화하는 방향으로 발전할 수 있습니다.

병원에서는 어떤 장점이 있을까?

병원 역시 설비 의존도가 높은 건물입니다.

기계실과 배관, 전기·제어 시스템의 신뢰성이 중요합니다.

또한 현장 공간이 제한적이고 많은 전문 공종이 동시에 작업해야 할 수 있습니다.

MEP Skid는 복잡한 설비를 공장에서 조립하고 검사하여 현장의 작업량을 줄이는 전략으로 활용할 수 있습니다.

하지만 병원에서는 유지관리와 시스템 신뢰성이 특히 중요하므로 설치 속도만 보고 판단해서는 안 됩니다.

장비 교체 공간과 밸브 접근성, 향후 유지보수 방법까지 설계해야 합니다.

MEP Skid의 장점과 한계

핵심 항목	장점	주의사항
공장 제작	통제된 환경	초기 설계 필요
기능 통합	장비·배관 일체화	복잡한 Coordination
FAT	출고 전 검증 가능	시험 범위 정의 필요
현장 작업	감소 가능	최종 연결 필요
품질	반복 QC 가능	기록 관리 중요
공기	병렬공정 가능	생산 일정 연계
운송	완성 시스템 이동	크기·중량 제한
양중	빠른 배치 가능	무게중심·양중점
변경	표준화에 유리	제작 후 변경 어려움
유지관리	정돈된 시스템 가능	접근성 확보 필요

미래주거연구소 인사이트

MEP Skid는 건축의 모듈화가 어디까지 확장될 수 있는지를 보여주는 좋은 사례입니다.

처음에는 벽과 바닥을 공장에서 만들었습니다.

그다음에는 방 전체를 만들었습니다.

Bathroom Pod에서는 욕실을 하나의 제품으로 만들었습니다.

MEP Rack에서는 천장 속 배관과 덕트, 전기 경로를 모듈화했습니다.

그리고 MEP Skid에서는 이제 건물의 특정 기능 자체를 제품화하기 시작합니다.

이 변화는 매우 중요합니다.

미래 건축에서는 제품을 단순히 형태로 구분하지 않을 가능성이 있기 때문입니다.

벽 모듈 = 공간을 구분하는 제품

Bathroom Pod = 생활 기능을 제공하는 제품

MEP Rack = 설비를 전달하는 제품

MEP Skid = 기계적 기능을 수행하는 제품

처럼 건물이 여러 기능성 제품의 조합으로 변화할 수 있습니다.

그리고 이 모든 제품은 BIM과 제작 데이터, QC 기록, 물류 정보, 현장 설치 정보로 연결될 수 있습니다.

결국 미래의 건물은 현장에서 처음부터 만들어지는 하나의 거대한 구조물이 아니라 여러 전문 공장에서 검증된 제품들이 하나의 디지털 설계 아래 통합되는 복합 시스템으로 발전할 가능성이 있습니다.

미래주거연구소 한 문장

MEP Skid의 핵심은 펌프와 배관을 하나의 프레임에 올려놓는 것이 아닙니다. 복잡한 설비 기능을 공장에서 제작하고 시험할 수 있는 하나의 검증된 제품으로 바꾸는 것입니다.

실제 Pump Skid 안에는 무엇이 들어갈까?

Pump Skid를 단순히 펌프를 철골 프레임 위에 올려놓은 제품이라고 생각하면 실제 기술의 핵심을 놓치게 됩니다.

좋은 Pump Skid는 하나의 작은 기계실처럼 작동하도록 설계됩니다.

프로젝트에 따라 구성은 달라지지만 개념적으로 다음과 같은 요소가 포함될 수 있습니다.

Pump

시스템의 핵심 장비입니다.

Suction Pipe

펌프 흡입 측 배관입니다.

Discharge Pipe

펌프 토출 측 배관입니다.

Isolation Valve

점검이나 장비 교체 시 특정 구간을 차단하기 위한 밸브입니다.

Check Valve

필요한 시스템에서 유체의 역류를 방지하기 위해 사용됩니다.

Strainer

시스템 요구조건에 따라 이물질을 걸러 장비를 보호합니다.

Pressure Gauge / Instrument

운전 상태를 확인하기 위한 계측장비입니다.

Flexible Connection

프로젝트 설계에 따라 진동 전달이나 연결 조건 등을 고려해 적용할 수 있습니다.

Control Components

제어 시스템과 연결되는 각종 구성요소입니다.

Base Frame

전체 장비와 배관을 지지하고 운송·양중 과정에서도 Skid를 하나의 제품으로 유지하는 구조입니다.

따라서 Pump Skid는 기계 + 배관 + 구조 + 계측 + 전기·제어가 만나는 복합 설비 제품입니다.

Skid 배치에서 가장 중요한 것은 무엇일까?

많은 장비를 가장 작은 프레임 안에 넣는 것이 좋은 설계처럼 보일 수 있습니다.

하지만 실제로는 그렇지 않습니다.

펌프를 교체해야 한다면 장비를 들어낼 공간이 필요합니다.

밸브를 조작하려면 작업자가 접근할 수 있어야 합니다.

스트레이너를 청소해야 한다면 내부 부품을 꺼낼 공간이 필요할 수 있습니다.

계측장비도 사람이 확인할 수 있는 위치에 있어야 합니다.

따라서 좋은 Skid 설계는 단순한 Space Optimization이 아닙니다.

운전 + 점검 + 유지관리 + 교체

를 모두 고려해야 합니다.

유지관리 공간을 공장에서부터 설계한다

Skid는 공장에서 조립할 때 매우 깔끔하게 보일 수 있습니다.

하지만 현장 기계실에 설치되면 주변에 다른 배관과 벽, 장비가 추가됩니다.

공장에서는 접근 가능했던 밸브가 현장에서는 벽에 막힐 수도 있습니다.

따라서 Skid 자체 모델만 검토해서는 충분하지 않습니다.

Skid + 실제 Plant Room

을 하나의 BIM 환경에서 검토하는 것이 중요합니다.

특히 다음을 확인해야 합니다.

펌프를 제거할 경로가 있는가?

밸브 핸들을 완전히 조작할 수 있는가?

필터와 스트레이너를 분리할 공간이 있는가?

계측장비를 읽을 수 있는가?

배관 연결부에 작업자가 접근할 수 있는가?

장비 교체를 위한 양중 공간이 있는가?

이것이 Design for Maintenance입니다.

Pump Skid와 진동

Pump Skid에서 중요한 기술적 문제 가운데 하나가 진동입니다.

펌프와 모터처럼 회전하는 장비는 운전 중 진동을 발생시킬 수 있습니다.

이 진동이 프레임과 배관을 통해 건물 구조로 전달되면 소음이나 설비 성능, 장기적인 연결부 상태 등에 영향을 줄 수 있습니다.

따라서 프로젝트에 따라 다음과 같은 요소를 검토해야 합니다.

장비 정렬

Base Frame 강성

진동 절연

배관 연결 방식

배관 지지

현장 구조체와의 접촉 조건

중요한 것은 단순히 방진재 하나를 설치하는 것이 아닙니다.

장비 → Skid Frame → 배관 → 건물 구조

로 진동이 어떻게 전달될 수 있는지를 전체 시스템 관점에서 봐야 합니다.

건축시공기술사 NOTE

모듈러 설비에서 흔히 놓치기 쉬운 부분은 운송용 구조와 운전용 구조가 반드시 같은 조건은 아니라는 것입니다.

Skid는 운송할 때 트럭의 진동과 양중 하중을 견뎌야 하지만 설치 후에는 장비 운전에서 발생하는 진동과 장기 하중을 견뎌야 합니다.

따라서 프레임은 제작 → 운송 → 양중 → 설치 → 운전이라는 여러 상태를 모두 고려해야 합니다.

소음도 함께 검토해야 한다

펌프와 기타 기계장비의 진동은 구조를 통해 전달되는 소음 문제와도 연결될 수 있습니다.

특히 기계실이 호텔 객실이나 병실, 주거공간 등 소음에 민감한 공간과 가까운 경우에는 더욱 중요합니다.

따라서 설비 자체의 소음뿐 아니라,

기계실 위치

벽·바닥 구조

진동 전달 경로

배관 관통부

방진 시스템

등을 함께 검토해야 합니다.

Skid를 공장에서 제작한다고 해서 음향 문제가 자동으로 해결되는 것은 아닙니다.

오히려 공장 제품과 건물 구조가 어떻게 만나는지 세밀하게 설계해야 합니다.

배관 응력도 고려해야 한다

Pump Skid 내부의 배관은 장비와 단단히 연결되어 있습니다.

하지만 배관에는 온도 변화와 압력, 자중, 연결 조건 등에 의해 여러 힘이 작용할 수 있습니다.

현장 주 배관에서 발생한 힘이 그대로 Skid 내부 장비에 전달되면 펌프 연결부 등에 좋지 않은 영향을 줄 수 있습니다.

따라서 중요한 원칙은,

“배관이 연결된다고 끝나는 것이 아니라 연결 후 어떤 힘이 전달되는가를 고려해야 한다.”

입니다.

특히 대형 Plant Module이나 산업설비에서는 배관 지지와 열팽창, 연결부의 하중 조건 등이 중요한 엔지니어링 항목이 될 수 있습니다.

Skid Boundary에서 문제가 발생하는 이유

공장에서 Skid 내부 배관을 완벽하게 만들었다고 생각해 보겠습니다.

하지만 현장에서 들어오는 주 배관의 위치가 설계보다 조금 다르다면 어떻게 될까요?

연결이 맞지 않을 수 있습니다.

그래서 Skid Boundary, 즉 공장 제품과 현장 시스템이 만나는 경계가 중요합니다.

이곳에서는 다음을 명확히 해야 합니다.

연결 위치

연결 방향

배관 크기

연결 방식

허용오차

현장 조정 범위

시험 범위

책임 주체

이것은 단순한 설계 문제가 아니라 계약과 품질관리 문제이기도 합니다.

Interface Schedule을 만들면 무엇이 좋아질까?

복잡한 Plant Module 프로젝트에서는 연결부를 표로 관리하는 방법이 유용할 수 있습니다.

예를 들어 다음과 같은 개념입니다.

Interface	Skid 측	현장 측	주요 확인사항
급수 배관	Flange A	Main Pipe	위치·규격
토출 배관	Flange B	Header	허용오차
전원	Terminal	Building Supply	전압·연결
제어	Control Panel	BMS	신호
배수	Drain Point	Floor Drain	위치·구배
구조	Base Frame	Foundation	Anchor 위치

이러한 Interface Schedule을 관리하면 “누가 무엇을 연결해야 하는가?”가 명확해집니다.

모듈러 건축이 복잡해질수록 이런 경계 관리가 중요해집니다.

FAT에서는 무엇을 확인할까?

PART 1에서 FAT의 기본 개념을 살펴봤습니다.

이번에는 조금 더 실제적인 관점에서 보겠습니다.

FAT의 정확한 범위는 프로젝트와 장비에 따라 달라지지만 일반적인 목적은 출고 전에 제작품이 요구조건을 충족하는지 확인하는 것입니다.

검토 대상에는 프로젝트에 따라 다음과 같은 항목이 포함될 수 있습니다.

제작도와 실제 제품 비교

장비 모델 확인

배관 구성 확인

밸브 방향과 위치 확인

계측장비 확인

프레임과 지지 상태

연결부 위치

제품 식별정보

요구되는 검사·시험 기록

미완료 사항 확인

FAT 과정에서 발견된 문제는 현장으로 보내기 전에 수정하는 것이 이상적입니다.

Punch List란?

FAT에서 발견된 미완료 사항이나 수정이 필요한 항목을 Punch List 형태로 관리할 수 있습니다.

예를 들어,

“Valve Tag 누락”

“도면과 계기 위치 불일치”

“보호 캡 설치 필요”

“도장 보수 필요”

등입니다.

중요한 것은 Punch List를 만드는 데서 끝나지 않는 것입니다.

각 항목이 수정되었는지 확인하고 Close-out, 즉 완료 처리되어야 합니다.

이 과정이 제대로 관리되면 현장으로 미완성 제품이 출고되는 위험을 줄일 수 있습니다.

FAT·SAT·Commissioning은 무엇이 다를까?

이 세 용어는 함께 알아두면 좋습니다.

단계	의미	핵심 목적
FAT	Factory Acceptance Test	공장 출고 전 검증
SAT	Site Acceptance Test	현장 설치 후 검증
Commissioning	시운전·성능 검증 과정	전체 시스템이 의도대로 작동하는지 확인

쉽게 설명하면,

FAT = 공장에서 확인

SAT = 현장에서 확인

Commissioning = 실제 건물 시스템으로 작동하는지 확인

이라고 이해하면 됩니다.

다만 실제 시험 명칭과 범위는 프로젝트 계약과 시스템 특성에 따라 달라질 수 있습니다.

FAT를 통과했는데 SAT에서 문제가 생길 수 있을까?

가능합니다.

공장에서 정상적으로 작동하던 제품도 운송과 양중을 거칩니다.

또한 현장에서는 새로운 배관과 전기·제어 시스템에 연결됩니다.

따라서 공장에서 문제가 없었다고 해서 현장에서도 자동으로 문제가 없다고 볼 수는 없습니다.

예를 들어,

운송 중 연결부가 영향을 받았는가?

현장 배관 연결이 정확한가?

전원 연결이 적절한가?

제어 신호가 제대로 연결되었는가?

설치 레벨이 맞는가?

등을 다시 확인해야 합니다.

따라서 FAT와 SAT는 경쟁 관계가 아니라 서로 다른 단계의 품질검증입니다.

Commissioning이 중요한 이유

Commissioning은 단순히 장비 전원을 켜보는 작업이 아닙니다.

설계 의도와 프로젝트 요구조건에 맞게 시스템이 실제로 작동하는지 검증하는 과정입니다.

Skid 하나만 정상적으로 작동한다고 전체 건물 시스템이 정상인 것은 아닙니다.

펌프가 건물 배관과 연결되고 제어 시스템과 연동되며 다른 장비와 함께 운전될 때 전체 성능을 확인해야 합니다.

따라서 산업화 건축에서는,

공장 품질

과

현장 시스템 성능

을 구분해서 관리해야 합니다.

디지털 FAT는 가능할까?

최근의 산업화된 생산 방식에서는 검사 기록을 디지털화할 가능성이 큽니다.

예를 들어 Skid마다 QR 코드나 고유 ID를 부여하고,

제작도 버전

설치 장비 정보

검사 기록

FAT 결과

Punch List

출고 승인

현장 설치 위치

등을 연결할 수 있습니다.

이렇게 되면 Skid는 단순한 설비 제품이 아니라 생산 이력을 가진 디지털 자산으로 발전할 수 있습니다.

향후 BIM 또는 시설관리 시스템과 연결된다면 유지관리 단계에서도 활용할 수 있습니다.

운송 전에 무엇을 확인해야 할까?

MEP Skid는 일반 건축 자재보다 운송 계획이 복잡할 수 있습니다.

중량이 크고 장비와 배관이 이미 설치되어 있기 때문입니다.

따라서 다음을 확인해야 합니다.

전체 크기

전체 중량

무게중심

트럭 적재 방법

운송 중 고정 위치

돌출부 보호

계측장비 보호

배관 개구부 밀봉

현장 하역 방법

설치 순서

특히 민감한 계측기나 돌출된 밸브, 전기·제어 구성품은 별도의 보호가 필요할 수 있습니다.

무게중심이 왜 중요할까?

Skid 위의 장비는 항상 좌우 대칭으로 배치되는 것이 아닙니다.

한쪽에 무거운 펌프나 장비가 집중되어 있다면 Skid의 무게중심도 중앙에서 벗어날 수 있습니다.

이 상태에서 일반적인 위치에 슬링을 걸어 들어 올리면 Skid가 기울어질 수 있습니다.

따라서 양중계획에서는 단순한 총중량만 확인해서는 안 됩니다.

총중량 + 무게중심 + 양중점 + 슬링 배치

를 함께 검토해야 합니다.

현장에서는 어떻게 설치할까?

일반적인 설치 흐름을 단순화하면 다음과 같습니다.

현장 도착
↓
제품 및 운송 손상 검사
↓
Skid ID 확인
↓
설치 위치 확인
↓
Foundation·Support 확인
↓
크레인 양중
↓
정확한 위치 배치
↓
Level 확인
↓
Anchor 고정
↓
현장 배관 연결
↓
전기·제어 연결
↓
검사
↓
SAT
↓
Commissioning

이 과정에서 특히 중요한 것이 기초와 Anchor 위치입니다.

공장에서 만든 Skid의 Anchor Hole과 현장 기초의 Anchor 위치가 맞지 않으면 설치가 지연될 수 있습니다.

따라서 구조체와 Skid 사이의 인터페이스도 BIM과 제작도 단계에서 정확하게 조정해야 합니다.

현장 설치 공간도 미리 확인해야 한다

Skid가 공장에서 완성되었는데 건물 출입구보다 크다면 어떻게 될까요?

현장에 도착해도 설치할 수 없습니다.

따라서 설계 단계에서 다음 경로를 검토해야 합니다.

트럭 진입

크레인 위치

하역 위치

건물 개구부

문과 복도 크기

엘리베이터 또는 리프트

최종 설치 공간

특히 기존 건물의 기계실을 교체하거나 리노베이션하는 프로젝트에서는 이 문제가 더욱 중요할 수 있습니다.

MEP Skid는 정말 비용을 절감할까?

MEP Skid 역시 항상 더 저렴하다고 단정할 수 없습니다.

공장 제작과 상세설계, BIM, 시험, 운송, 양중 등에 추가 비용이 발생하기 때문입니다.

따라서 단순한 장비 구매가격만 비교해서는 안 됩니다.

비용 요소	현장 조립	MEP Skid
초기 설계	일반적	조기 상세설계 필요
BIM Coordination	프로젝트별	중요
공장 제작	제한적	높음
FAT	제한적	적용 가능
현장 인력	상대적으로 많음	감소 가능
운송	개별 장비	완성 Skid
양중	장비별	Skid 전체
현장 조립	많음	감소 가능
품질관리	현장 중심	공장 + 현장
공기	순차공정 영향	병렬공정 가능
변경 대응	비교적 유연	제작 후 제한적

따라서 경제성을 판단할 때는,

Skid 제작가격

이 아니라,

Total Installed Cost

관점에서 비교하는 것이 중요합니다.

즉,

설계 + 제작 + 운송 + 현장 인력 + 양중 + 검사 + 재작업 + 공기

전체를 비교해야 합니다.

반복성이 경제성을 바꾼다

Pump Skid 하나만 특별 주문하는 프로젝트와 동일한 Skid 20개를 생산하는 프로젝트는 경제성이 다릅니다.

동일하거나 비슷한 설비를 반복 생산할수록 첫 제품에서 개발한 설계와 제작 지그, 검사 절차 등을 다음 제품에도 활용할 수 있습니다.

따라서 모듈러 설비에서 중요한 것은 단순한 규모보다 반복성입니다.

Standardisation + Repetition = Industrialisation

이라는 원리가 여기에서도 적용됩니다.

데이터센터에서는 왜 MEP Skid가 중요할까?

데이터센터는 설비의 반복성과 확장성이 중요한 프로젝트가 될 수 있습니다.

서버 공간을 확장할 때 필요한 냉각과 전력 인프라도 함께 확장되어야 합니다.

만약 특정 기능의 설비 패키지를 표준화할 수 있다면 필요에 따라 동일하거나 유사한 모듈을 추가하는 전략을 검토할 수 있습니다.

이것은 데이터센터를 단순한 건물이 아니라 확장 가능한 인프라 플랫폼으로 바라보는 접근입니다.

MEP Skid는 이러한 전략과 잘 맞을 수 있습니다.

병원에서는 무엇이 더 중요할까?

병원은 빠른 시공도 중요하지만 신뢰성과 유지관리성이 더욱 중요할 수 있습니다.

따라서 Skid를 적용할 때는 공장에서 얼마나 많이 완성했는지만 볼 것이 아니라,

장비 고장 시 교체 가능성

밸브 접근성

시스템 Redundancy

운영 중 점검 가능성

비상 상황 대응

등을 함께 검토해야 합니다.

좋은 모듈러 설비는 설치가 쉬운 제품이 아니라 20년 뒤에도 관리할 수 있는 제품이어야 합니다.

호주에서 MEP Skid를 적용한다면?

호주 프로젝트에서는 프로젝트 위치와 건물 용도에 적용되는 건축·배관·전기·기계·소방·산업안전 관련 요구조건을 확인해야 합니다.

또한 호주는 도시 간 거리가 크기 때문에 공장과 현장의 거리가 매우 중요한 경제성 요소가 될 수 있습니다.

반대로 원격지 프로젝트에서는 현장에서 숙련 인력을 장기간 확보하기 어렵기 때문에 공장에서 완성도를 높이는 전략의 가치가 커질 수 있습니다.

따라서 호주에서 MEP Skid를 검토할 때는,

현지 규정 적합성

공장 위치

현장 인력 확보

도로 운송 조건

대형 크레인 접근성

현장 설치 공간

검사·시험 요구조건

Commissioning 책임

유지관리 지원

을 함께 검토해야 합니다.

어떤 프로젝트에 적합할까?

프로젝트	MEP Skid 적용 검토
데이터센터	매우 높음
산업시설	매우 높음
대형 병원	높음
대형 상업시설	높음
원격지 프로젝트	높음
대형 호텔	프로젝트별
공동주택	설비 규모에 따라 검토
소규모 상가	반복성 검토
단독주택	일반 대형 Skid는 제한적

MEP Skid 도입 CHECK

실제 프로젝트에서 MEP Skid를 검토한다면 다음 질문을 확인해보는 것이 좋습니다.

✓ Skid의 기능과 Battery Limits가 명확한가?

✓ 공장 제작 범위와 현장 작업 범위가 구분되어 있는가?

✓ 모든 Interface Point가 정의되어 있는가?

✓ 현장 배관의 허용오차를 고려했는가?

✓ 유지관리 공간이 확보되어 있는가?

✓ 장비 교체 경로가 있는가?

✓ 진동과 소음 전달을 검토했는가?

✓ 배관 하중과 지지 방식을 검토했는가?

✓ Skid 전체 중량과 무게중심을 알고 있는가?

✓ 설계된 양중점이 있는가?

✓ 트럭 운송이 가능한 크기인가?

✓ 현장 반입 경로가 확보되어 있는가?

✓ 기초와 Anchor 위치가 정확한가?

✓ FAT 범위가 계약서에 정의되어 있는가?

✓ Punch List Close-out 절차가 있는가?

✓ SAT와 Commissioning 책임자가 정해져 있는가?

✓ 제작도 Revision 관리가 가능한가?

✓ 검사 기록을 유지관리 단계까지 전달할 수 있는가?

✓ 단순 구매가격이 아니라 Total Installed Cost로 비교했는가?

미래주거연구소 인사이트

MEP Skid를 깊게 보면 모듈러 건축의 핵심이 단순히 “공장에서 만드는 것”이 아니라는 사실이 더욱 분명해집니다.

진짜 변화는 시험할 수 있는 건축으로 바뀐다는 것입니다.

전통적인 현장시공에서는 여러 부품이 현장에서 처음 하나의 시스템으로 만나는 경우가 많습니다.

반면 Skid 방식에서는 상당 부분을 공장에서 미리 조립하고 검사할 수 있습니다.

즉,

현장에서 조립하고 문제를 찾는 방식

에서,

공장에서 조립하고 문제를 제거한 뒤 현장에서는 검증된 시스템을 연결하는 방식

으로 생산 철학이 달라집니다.

이 변화가 확대되면 미래 건축에서 중요한 질문도 달라질 수 있습니다.

“얼마나 빨리 시공했는가?”보다,

“현장에 도착하기 전에 얼마나 많은 품질을 검증했는가?”

가 더 중요한 경쟁력이 될 수 있습니다.

그리고 BIM과 디지털 QC가 결합되면 Skid 하나마다 일종의 디지털 여권을 가질 수도 있습니다.

어떤 설계 버전으로 만들어졌는지,

어떤 장비가 설치되었는지,

누가 검사했는지,

FAT 결과가 무엇인지,

언제 현장에 설치되었는지,

어떤 유지보수를 받았는지,

모든 정보가 제품과 함께 이동하는 것입니다.

결국 미래의 건물은 단순한 자재의 집합이 아니라 검사 이력과 성능 데이터를 가진 여러 건축 제품이 연결된 시스템으로 발전할 가능성이 있습니다.

미래주거연구소 한 문장

MEP Skid의 진짜 경쟁력은 현장 작업을 공장으로 옮기는 데 있지 않습니다. 현장에 도착하기 전에 설비의 품질과 기능을 최대한 검증할 수 있다는 데 있습니다.

자주 묻는 질문(FAQ)

MEP Skid는 공장에서 완전히 작동 가능한 상태로 출고되나요?

프로젝트와 시스템에 따라 다릅니다.

일부 Skid는 공장에서 상당한 수준까지 조립하고 기능 검사를 수행할 수 있지만 현장에 설치된 뒤 건물의 전원과 배관, 제어 시스템 등에 연결해야 최종적으로 운전 가능한 상태가 됩니다.

따라서 공장에서의 검증과 현장에서의 최종 성능 검증은 서로 다른 단계입니다.

쉽게 말하면,

FAT는 공장에서의 검증

SAT는 현장 설치 후의 검증

Commissioning은 실제 시스템 운전 성능을 확인하는 과정

으로 이해하면 좋습니다.

FAT를 통과하면 제품 품질은 완전히 보장되나요?

FAT는 매우 중요한 검증 단계지만 모든 위험을 제거하는 것은 아닙니다.

제품은 FAT 이후에도 포장과 운송, 하역, 크레인 양중을 거칩니다.

현장에서는 다른 배관과 전기·제어 시스템과 연결됩니다.

이 과정에서 새로운 문제가 발생할 수 있습니다.

따라서 품질관리는,

공장 제작 검사
→ FAT
→ 운송 전 검사
→ 현장 인수검사
→ 설치검사
→ SAT
→ Commissioning

처럼 여러 단계로 이어져야 합니다.

MEP Skid는 나중에 펌프나 장비를 교체할 수 있나요?

가능하도록 설계해야 합니다.

Skid를 처음 설치하는 것만 생각하고 장비를 너무 촘촘하게 배치하면 나중에 유지관리나 교체가 어려울 수 있습니다.

따라서 설계 단계에서 다음을 확인하는 것이 중요합니다.

펌프를 꺼낼 공간이 있는가?

밸브와 계측장비에 접근할 수 있는가?

배관을 일부 분리할 수 있는가?

장비를 들어 올릴 수 있는가?

교체용 장비가 지나갈 이동 경로가 있는가?

좋은 Skid는 설치가 쉬운 제품이 아니라 교체와 수리가 쉬운 제품이어야 합니다.

MEP Skid가 일반 현장 조립보다 항상 저렴한가요?

반드시 그렇지는 않습니다.

Skid는 초기 상세설계와 BIM, 공장 제작, FAT, 운송, 양중 등의 비용이 발생합니다.

반면 현장 인력과 작업기간, 재작업 위험 등을 줄일 가능성이 있습니다.

따라서 장비 구매가격만 비교하면 정확한 판단이 어렵습니다.

Total Installed Cost, 즉 설계·제작·운송·설치·검사·재작업·공기까지 포함한 전체 비용으로 비교해야 합니다.

MEP Skid는 어떤 프로젝트에서 가장 효과적인가요?

반복되는 설비 구성이나 현장 작업이 어려운 프로젝트에서 검토 가치가 높습니다.

대표적으로 데이터센터, 병원, 산업시설, 대형 상업시설, 원격지 프로젝트 등이 있습니다.

특히 동일하거나 유사한 Skid를 여러 개 반복 제작할 수 있다면 표준화와 생산 효율의 장점을 활용하기 쉬워집니다.

유지관리에서 가장 중요한 것은 ‘교체 경로’다

설비는 건물보다 수명이 짧을 수 있습니다.

건물은 수십 년 사용하는 반면 펌프나 밸브, 제어장치 등은 운전 조건과 제품 특성에 따라 중간에 교체될 수 있습니다.

따라서 MEP Skid를 설계할 때는 현재 설치만 볼 것이 아니라 미래의 교체 시점까지 생각해야 합니다.

예를 들어 대형 펌프를 교체하려면 다음 질문에 답할 수 있어야 합니다.

Skid 내부에서 펌프를 분리할 수 있는가?

주변 배관을 얼마나 해체해야 하는가?

들어 올릴 수 있는 공간이 있는가?

문이나 복도를 통과할 수 있는가?

기계실 밖으로 반출할 수 있는가?

새 장비를 다시 반입할 수 있는가?

이런 질문을 설계 단계에서 해결하지 않으면 나중에 작은 장비 하나를 교체하기 위해 큰 구조나 배관을 해체해야 할 수도 있습니다.

유지관리성을 평가하는 네 가지 기준

MEP Skid의 유지관리성은 다음 네 가지 관점에서 보는 것이 좋습니다.

접근성

밸브와 계측장비, 점검부에 손이 닿는가?

분해 가능성

장비를 주변 시스템과 분리할 수 있는가?

반출 가능성

교체 장비를 실제로 Skid와 기계실 밖으로 꺼낼 수 있는가?

복구 가능성

교체 후 배관과 전기·제어를 다시 정상적으로 연결할 수 있는가?

이 네 가지가 확보되어야 진정한 의미의 Design for Maintenance가 됩니다.

Spare Strategy도 중요하다

대형 프로젝트에서는 특정 장비가 고장났을 때 즉시 교체할 수 있도록 예비 장비나 Spare Parts 전략을 세울 수 있습니다.

모듈러 설비에서도 같은 원리가 적용됩니다.

예를 들어 특정 Pump Skid가 표준화되어 있다면 동일한 장비 구성과 연결 방식을 유지하는 것이 유지관리 측면에서 유리할 수 있습니다.

이렇게 되면 장기적으로 다음과 같은 장점이 생길 수 있습니다.

예비부품 표준화

점검 절차 표준화

작업자 교육 단순화

교체시간 단축

운영 데이터 비교 용이

즉, MEP Skid의 표준화는 공장 생산뿐 아니라 운영·유지관리 단계에서도 가치를 가질 수 있습니다.

FAT와 SAT에서 발주자는 무엇을 봐야 할까?

발주자가 FAT와 SAT에 참여할 때 모든 기술 세부사항을 직접 검사할 필요는 없습니다.

대신 다음 질문에 집중하는 것이 좋습니다.

검사 기준이 사전에 정의되어 있는가?

시험 당일에 즉석에서 기준을 정하면 안 됩니다.

도면과 실제 제품이 일치하는가?

최종 승인된 제작도 버전과 비교해야 합니다.

모든 장비가 지정된 사양인가?

대체품이 사용되었다면 승인 여부를 확인해야 합니다.

Punch List가 기록되는가?

수정 사항을 추적할 수 있어야 합니다.

미완료 상태로 출고되는 항목이 있는가?

있다면 현장에서 누가 언제 완료하는지 명확해야 합니다.

시험 기록이 인계되는가?

향후 유지관리 단계에서도 확인할 수 있도록 문서화되어야 합니다.

Hold Point와 Witness Point

산업화된 품질관리에서는 Hold Point와 Witness Point 같은 개념을 활용할 수 있습니다.

Hold Point

지정된 검사나 승인이 끝나기 전에는 다음 공정으로 넘어갈 수 없는 지점입니다.

Witness Point

발주자나 검사자가 원할 경우 해당 공정을 직접 확인할 수 있도록 사전 통보하는 지점입니다.

예를 들어 주요 배관 시험이나 FAT 완료를 Hold Point로 설정할 수 있습니다.

이런 방식은 품질을 마지막에 한 번 확인하는 것이 아니라 중요한 단계마다 품질을 잠그는 방식이라고 이해하면 쉽습니다.

발주자는 공급 범위를 명확히 해야 한다

MEP Skid 프로젝트에서 문제를 줄이려면 가장 먼저 Scope of Supply, 즉 공급 범위를 명확하게 정의해야 합니다.

예를 들어 Skid 제작사가 어디까지 책임지는지 구분해야 합니다.

펌프 제공?

배관 제공?

밸브 제공?

계측장비 제공?

제어반 제공?

배선 제공?

현장 Anchor 제공?

현장 배관 연결?

SAT?

Commissioning?

이 범위가 불명확하면 공장에서는 “현장 작업”이라고 생각하고 현장에서는 “공장 제품에 포함된 것”이라고 생각하는 공백이 생길 수 있습니다.

모듈러 프로젝트에서는 이런 책임 공백이 특히 위험합니다.

Battery Limits는 계약에도 필요하다

Battery Limits는 단순한 설계 경계가 아닙니다.

공급과 책임의 경계이기도 합니다.

Skid 내부는 제작사 책임이고 Skid 외부는 현장 시공사 책임이라면 그 사이의 연결부를 누가 책임지는지 명확해야 합니다.

예를 들어 플랜지 연결 하나에도 다음이 필요합니다.

플랜지는 누가 공급하는가?

볼트와 가스켓은 누가 제공하는가?

현장 조립은 누가 하는가?

최종 시험은 누가 책임지는가?

누수가 발생하면 어느 업체가 하자를 처리하는가?

따라서 좋은 모듈러 계약은 기술 인터페이스와 계약 인터페이스를 동일하게 정리해야 합니다.

사업자는 ‘Skid 제품군’을 만들어야 한다

MEP Skid 사업을 확장하려면 프로젝트마다 완전히 새로운 제품만 만드는 방식에는 한계가 있을 수 있습니다.

더 효율적인 접근은 반복 가능한 Skid Product Family를 개발하는 것입니다.

예를 들어,

Pump Skid S

소규모 설비용

Pump Skid M

중형 상업시설용

Pump Skid L

대형 Plant용

처럼 기본 구조와 연결 체계를 표준화할 수 있습니다.

또는 용도별로,

Booster Pump Skid

Heat Exchanger Skid

Water Treatment Skid

Cooling Skid

처럼 제품군을 구성할 수도 있습니다.

그 위에서 프로젝트별로 펌프 용량이나 밸브, 계측장비를 조정하는 방식입니다.

이렇게 되면 매번 처음부터 설계하는 것보다 생산성과 품질관리, 유지관리 측면에서 장점을 얻을 수 있습니다.

표준화와 맞춤화의 균형

모든 Skid를 완전히 동일하게 만드는 것은 현실적으로 어렵습니다.

건물의 용량과 요구 성능이 다르기 때문입니다.

따라서 미래형 Skid 사업에서는,

변하지 않는 것

프레임 원칙
기본 연결 방식
품질검사 절차
식별 체계
문서 형식
양중 원칙

은 표준화하고,

변하는 것

장비 용량
배관 크기
제어 사양
계측 구성
프로젝트 특수 요구

는 맞춤화하는 방식이 효율적일 수 있습니다.

이것이 제조업과 건설업의 중간 지점에서 중요한 전략입니다.

미래주거연구소 CHECK POINT

MEP Skid를 최종 검토하기 전에 다음 항목을 확인해 보세요.

✓ Skid의 기능이 명확하게 정의되어 있는가?

✓ Scope of Supply가 계약서에 명확한가?

✓ Battery Limits가 도면과 계약에 표시되어 있는가?

✓ 모든 Interface Point가 정의되어 있는가?

✓ 현장 연결 위치와 허용오차가 검토되었는가?

✓ 장비 교체 공간이 확보되어 있는가?

✓ 유지관리 작업 공간이 확보되어 있는가?

✓ 장비 반입·반출 경로가 있는가?

✓ 진동과 소음 전달을 검토했는가?

✓ Skid 프레임이 운송·양중·운전 상태를 모두 고려했는가?

✓ 무게중심과 양중점이 계산되어 있는가?

✓ 트럭 운송 가능한 크기와 중량인가?

✓ 현장 기초와 Anchor 위치가 일치하는가?

✓ FAT 절차와 합격 기준이 정의되어 있는가?

✓ Hold Point·Witness Point가 정해져 있는가?

✓ Punch List Close-out 절차가 있는가?

✓ SAT 범위와 책임 주체가 명확한가?

✓ Commissioning 책임이 정의되어 있는가?

✓ 제작도 Revision 관리가 가능한가?

✓ 검사 기록과 시험 결과가 유지관리 단계까지 전달되는가?

✓ 단순 Skid 가격이 아니라 Total Installed Cost로 비교했는가?

MEP Skid 프로젝트의 성공은 좋은 장비를 사는 데 있지 않습니다. 설계·제작·시험·운송·설치·운영까지 하나의 책임과 데이터 체계로 관리하는 데 있습니다.

함께 읽으면 좋은 글

• MEP 모듈 공법이란? 배관·덕트·전기를 공장에서 만드는 미래 건축

• Bathroom Pod 공법이란? 욕실 모듈 구조·제작·시공원리 완벽 가이드

• 볼류메트릭 모듈러 공법이란? 3차원 모듈 제작부터 현장 설치까지

• 패널라이즈드 모듈러 공법이란? 벽체를 공장에서 만드는 미래 건축

• 하이브리드 모듈러 공법이란? 철골·콘크리트·목재를 결합하는 미래 건축

※ 실제 게시물에서는 MEP 모듈 → Bathroom Pod → 볼류메트릭 모듈러 순으로 3~4개 정도만 내부링크를 우선 연결하는 것이 좋습니다.

다음 글 예고

다음 **제13편에서는 「Utility Module·Plant Room 모듈 공법」**으로 확장하겠습니다.

지금까지는 하나의 Pump Skid처럼 특정 기능을 가진 설비 모듈을 살펴봤습니다.

그렇다면 다음 단계는 무엇일까요?

기계실 전체를 하나의 건물처럼 공장에서 완성할 수 있을까요?

바로 Utility Module과 Modular Plant Room의 개념입니다.

예를 들어 작은 구조 프레임 안에,

펌프

배관

전기·제어

환기

조명

내부 작업공간

외피

까지 포함하여 독립된 설비실 자체를 공장에서 제작할 수 있습니다.

제13편에서는,

Utility Module이란 무엇인가?

MEP Skid와 Plant Room Module은 무엇이 다른가?

기계실 전체를 공장에서 만드는 과정은 어떻게 되는가?

설비뿐 아니라 구조와 외피까지 어떻게 통합하는가?

원격지·광산·데이터센터·산업시설에서 왜 주목받는가?

모듈형 Utility Building은 현장에서 어떻게 연결되는가?

를 살펴보겠습니다.

이제 건물 내부의 설비 부품을 넘어 설비를 담는 공간 자체를 제품화하는 단계로 넘어갑니다.

마무리

MEP Skid 공법은 건축 산업화의 중요한 전환점을 보여줍니다.

처음에는 단순히 장비와 배관을 공장에서 미리 조립하는 방식처럼 보일 수 있습니다.

하지만 실제로는 그보다 훨씬 더 큰 변화가 있습니다.

설계 단계에서 시스템을 정의하고, 공장에서 하나의 기능성 제품으로 제작하며, FAT를 통해 출고 전에 품질을 검증합니다.

현장에서는 제품을 설치하고 SAT와 Commissioning을 통해 전체 건물 시스템과의 통합 성능을 확인합니다.

즉, 건축 설비가 현장에서 만들어지는 공사 결과물에서 설계·제작·시험 이력을 가진 제품으로 변하는 것입니다.

그리고 이 변화에서 가장 중요한 것은 공장 자체가 아닙니다.

검증 가능성입니다.

무엇이 설치되었는지 확인할 수 있어야 하고, 어떤 시험을 통과했는지 추적할 수 있어야 하며, 누가 어느 범위를 책임지는지 명확해야 합니다.

또한 장비는 영원히 사용되지 않습니다.

언젠가는 펌프를 교체하고 밸브를 정비하며 제어장치를 업그레이드해야 합니다.

따라서 미래의 MEP Skid는 제작과 설치만 빠른 제품이 아니라 운영과 유지관리까지 계획된 제품이어야 합니다.

앞으로 이러한 설비 모듈이 표준화되고 데이터와 연결된다면 건물의 기계 시스템은 더 이상 현장에서 매번 새롭게 조립하는 설비의 집합이 아닐 수 있습니다.

검증된 Pump Skid, Plant Module, MEP Rack과 Bathroom Pod가 하나의 BIM 모델에서 연결되고 각 제품은 생산·검사·설치·유지관리 정보를 가진 채 건물에 들어갈 수 있습니다.

그때 건축은 더욱 제조업과 가까워집니다.

하지만 건축이 자동차처럼 완전히 똑같은 제품을 만드는 산업이 되는 것은 아닙니다.

오히려 검증된 표준 제품을 프로젝트에 맞게 조합하는 시스템 산업으로 발전할 가능성이 큽니다.

미래주거연구소 한 문장

MEP Skid의 미래는 기계실을 더 빨리 만드는 데 있지 않습니다. 검증된 설비 기능을 반복 생산하고, 그것을 다양한 건물에 정확하게 연결할 수 있는 건축 플랫폼을 만드는 데 있습니다.

문서 정보

최초 작성일
2026.08.11

최종 수정일
2026.08.11

작성
미래주거연구소

콘텐츠 검토 기준
MEP Skid · Pump Skid · Plant Module · FAT · SAT · Commissioning · Interface Design · Battery Limits · 유지관리 · DfMA · BIM · 공장 제작 · 운송 · 양중 · SEO

읽는 시간
PART 1~3 전체 약 15~18분

업데이트 안내
본 콘텐츠는 MEP Prefabrication, Plant Module, BIM·DfMA 기술과 관련 설비·시공 기준의 변화에 따라 지속적으로 업데이트됩니다.
