Utility Module 공법이란? 이제 기계실도 하나의 제품이 된다

지금까지 우리는 건축물을 공장에서 만드는 여러 가지 방법을 살펴봤습니다.

벽과 바닥을 패널로 만들고, 방 전체를 3차원 모듈로 제작하며, 욕실은 Bathroom Pod로 완성할 수 있습니다.

MEP Rack에서는 천장 속 배관·덕트·케이블 트레이를 하나의 프레임으로 만들었고, MEP Skid에서는 펌프·배관·밸브·계측장비를 하나의 기능성 설비 제품으로 통합했습니다.

그렇다면 다음 단계는 무엇일까요?

기계실 자체를 통째로 공장에서 만들 수 있을까요?

가능합니다.

이러한 접근을 이해하는 데 중요한 개념이 Utility Module, Modular Plant Room, 또는 프로젝트에 따라 Modular Utility Building 등으로 불리는 방식입니다.

핵심은 단순합니다.

설비만 모듈화하는 것이 아니라 설비를 담는 공간까지 하나의 제품으로 만드는 것입니다.

Utility Module이란?

Utility Module은 프로젝트 목적에 따라 의미와 구성 범위가 달라질 수 있지만, 일반적으로 구조 프레임 안에 필요한 설비를 통합하여 공장에서 상당 부분 제작한 뒤 현장으로 운송하는 모듈형 시스템으로 이해할 수 있습니다.

예를 들어 하나의 Utility Module 안에는 프로젝트에 따라 다음과 같은 요소가 들어갈 수 있습니다.

철골 구조 프레임

바닥 구조

벽체 및 외피

지붕

펌프

배관

밸브

전기 설비

제어 시스템

케이블 트레이

환기 설비

조명

점검 공간

출입문

즉, MEP Skid가 기계실 안에 들어가는 설비 패키지라면 Utility Module은 그 설비를 담는 작은 건물 자체에 가까울 수 있습니다.

MEP Skid와 Utility Module은 무엇이 다를까?

두 기술은 비슷해 보이지만 범위가 다릅니다.

비교 항목	MEP Skid	Utility Module
핵심	기능성 설비	설비 공간 전체
기본 구조	Base Frame	3차원 구조 프레임
벽체	일반적으로 없음	적용 가능
지붕	일반적으로 없음	적용 가능
출입문	일반적으로 없음	적용 가능
내부 작업공간	제한적	확보 가능
조명	시스템별	포함 가능
환기	시스템별	공간 설비로 포함 가능
대표 용도	Pump Skid 등	Plant Room·Utility Building
현장 설치	건물 내부 배치	독립 또는 건물과 통합

쉽게 표현하면,

MEP Skid = 기계

Utility Module = 기계가 들어 있는 방

에 더 가깝습니다.

물론 실제 프로젝트에서는 두 개념의 경계가 명확하게 나뉘지 않을 수도 있습니다.

중요한 것은 공장에서 제작하는 범위가 어디까지 확장되는가입니다.

왜 기계실 전체를 공장에서 만들까?

전통적인 방식에서는 먼저 현장에서 기계실 공간을 만듭니다.

그다음 장비를 반입합니다.

펌프를 설치하고 배관을 연결합니다.

전기와 제어 설비를 시공하고 환기·조명 등을 설치합니다.

이 과정에서 여러 전문 공종이 같은 공간에서 작업해야 합니다.

하지만 Utility Module 방식에서는 상당 부분을 공장에서 병렬로 진행할 수 있습니다.

현장

기초공사
구조공사
인프라 준비

와 동시에,

공장

모듈 구조 제작
장비 설치
배관 제작
전기·제어 설치
외피 시공
검사·시험

을 진행하는 것입니다.

이것이 오프사이트 건축의 핵심인 병렬공정(Parallel Construction)입니다.

공장에서는 어디까지 완성할 수 있을까?

프로젝트에 따라 크게 달라집니다.

하지만 개념적으로는 가능한 범위에서 높은 수준까지 완성도를 끌어올릴 수 있습니다.

예를 들어,

구조 프레임

을 먼저 제작합니다.

그 안에,

펌프·배관·밸브

를 설치합니다.

그다음,

전기·제어 시스템

을 배치합니다.

필요하다면,

벽체·지붕·문·조명·환기

까지 설치할 수 있습니다.

공장에서 요구되는 검사와 시험을 수행한 뒤 모듈을 보호하고 현장으로 운송합니다.

현장에서는 기초 위에 설치한 뒤 외부 배관과 전원, 통신·제어 등 프로젝트에 필요한 시스템을 연결합니다.

즉, 현장에서 수많은 자재를 조립하는 대신 완성도가 높은 설비실을 하나의 대형 제품처럼 설치하는 것입니다.

Utility Module의 구조는 어떻게 생겼을까?

Utility Module은 단순한 컨테이너와는 다릅니다.

내부에는 상당한 중량의 장비가 들어갈 수 있기 때문에 구조 프레임은 여러 조건을 고려해야 합니다.

대표적으로,

자중

장비 하중

배관 하중

유지관리 작업 하중

운송 하중

양중 하중

설치 상태 하중

등입니다.

또한 프로젝트와 설치 지역에 따라 바람이나 지진 등 구조적 요구조건도 검토해야 할 수 있습니다.

따라서 Utility Module은,

건축 구조물

이면서 동시에,

운송 가능한 제품

이라는 두 가지 성격을 갖습니다.

운송할 때와 설치 후 구조조건이 다르다

이 부분이 매우 중요합니다.

일반 건물은 완성된 위치에서 사용하는 하중을 중심으로 구조를 설계합니다.

하지만 Utility Module은 공장에서 제작된 뒤 이동해야 합니다.

트럭에 실립니다.

도로를 이동합니다.

크레인에 매달립니다.

현장 기초 위에 내려놓습니다.

따라서 구조 프레임은,

공장 제작 상태
→ 운송 상태
→ 양중 상태
→ 최종 설치 상태

라는 서로 다른 조건을 거치게 됩니다.

특히 크레인으로 들어 올릴 때는 모듈의 하중 전달 방식이 최종 설치 상태와 달라질 수 있습니다.

따라서 설계된 Lifting Point와 양중계획이 중요합니다.

건축시공기술사 NOTE

모듈러 구조에서는 “완성된 건물에서 안전한가?”만 확인해서는 부족합니다.

공장에서 현장까지 이동하는 모든 임시 상태도 구조 설계의 일부입니다.

모듈은 건축물이면서 동시에 운송되는 대형 제품이기 때문입니다.

무게중심은 더욱 중요해진다

Utility Module 내부의 장비는 균일하게 배치되지 않을 수 있습니다.

한쪽에는 무거운 펌프가 있고 다른 쪽에는 상대적으로 가벼운 제어장비가 있을 수 있습니다.

따라서 모듈의 실제 Center of Gravity, 즉 무게중심을 확인해야 합니다.

무게중심을 제대로 고려하지 않고 양중하면 모듈이 기울어질 수 있습니다.

따라서 양중계획에서는,

전체 중량

뿐 아니라,

무게중심
양중점
슬링 각도
크레인 용량
작업 반경

등을 함께 검토해야 합니다.

내부 설비 배치도 구조와 함께 설계한다

Utility Module에서는 구조와 MEP를 따로 설계하기 어렵습니다.

왜냐하면 내부 공간이 제한되어 있기 때문입니다.

예를 들어 구조 기둥 위치와 대형 배관이 충돌할 수 있습니다.

천장 보와 케이블 트레이가 겹칠 수 있습니다.

출입문 앞에 펌프가 배치될 수도 있습니다.

장비는 들어갔지만 사람이 점검할 공간이 부족할 수도 있습니다.

따라서 설계 단계부터,

Structure + Mechanical + Electrical + Plumbing + Controls + Architecture

를 통합해서 검토해야 합니다.

여기서 BIM Coordination의 가치가 커집니다.

Utility Module의 BIM은 왜 더 중요할까?

일반 현장에서는 작은 간섭이 발견되면 현장에서 위치를 일부 조정하는 경우가 있습니다.

하지만 공장에서 높은 수준까지 완성된 Utility Module은 제작 후 변경 비용이 커질 수 있습니다.

벽과 구조 프레임, 배관과 케이블 트레이가 이미 설치되어 있기 때문입니다.

따라서 제작 전에 3D 모델에서,

구조 간섭

배관 간섭

케이블 트레이 간섭

장비 유지관리 공간

출입 동선

장비 교체 경로

현장 Interface

를 충분히 검토하는 것이 중요합니다.

즉, Utility Module에서 BIM은 단순한 시각화 도구가 아니라 공장 생산을 가능하게 하는 제조 정보에 가까워집니다.

DfMA가 핵심이다

Utility Module을 이해하려면 DfMA(Design for Manufacture and Assembly)를 빼놓을 수 없습니다.

쉽게 말하면,

공장에서 만들기 쉽고 현장에서 조립하기 쉽게 설계하는 것

입니다.

예를 들어 모듈이 너무 크면 공장에서 만들기는 편할 수 있지만 도로 운송이 어려워집니다.

반대로 너무 작게 나누면 운송은 쉬워지지만 현장에서 연결해야 할 Interface가 많아집니다.

따라서 좋은 설계는,

공장 제작성

운송성

양중성

현장 연결성

유지관리성

사이의 균형을 찾아야 합니다.

얼마나 크게 만들면 좋을까?

가능한 한 크게 만드는 것이 항상 좋은 것은 아닙니다.

모듈 크기가 커지면 공장에서 더 많은 작업을 완료할 수 있습니다.

하지만 동시에,

트럭 운송 제한

도로 높이 제한

회전 반경

현장 출입 조건

크레인 용량

모듈 중량

등의 문제가 커집니다.

따라서 최적의 Module Size는 단순히 건축 설계만으로 결정되지 않습니다.

제조 + 물류 + 현장 조건

이 함께 결정합니다.

Module Split이란?

하나의 기계실이 너무 크다면 여러 개의 Utility Module로 나눌 수 있습니다.

예를 들어,

Module A — Pump Zone

Module B — Pipe Header Zone

Module C — Electrical & Control Zone

처럼 나누거나 프로젝트 목적에 맞게 다른 방식으로 분할할 수 있습니다.

공장에서 각각 제작한 뒤 현장에서 연결합니다.

이때 중요한 것이 Module Split Line, 즉 모듈과 모듈이 만나는 경계입니다.

이 경계에는 구조 연결뿐 아니라,

배관

케이블

덕트

제어

외피

방수

등 여러 Interface가 생길 수 있습니다.

따라서 모듈을 많이 나누면 운송은 쉬워질 수 있지만 현장 연결 작업은 증가합니다.

Module Split의 핵심 공식

Utility Module의 설계에서는 다음 원리를 기억하면 좋습니다.

모듈을 크게 만들수록 → 공장 완성도 증가 / 운송 난이도 증가

모듈을 작게 만들수록 → 운송성 증가 / 현장 연결부 증가

결국 목표는 가장 큰 모듈이 아니라 전체 프로젝트 비용과 공기를 가장 효율적으로 만드는 크기를 찾는 것입니다.

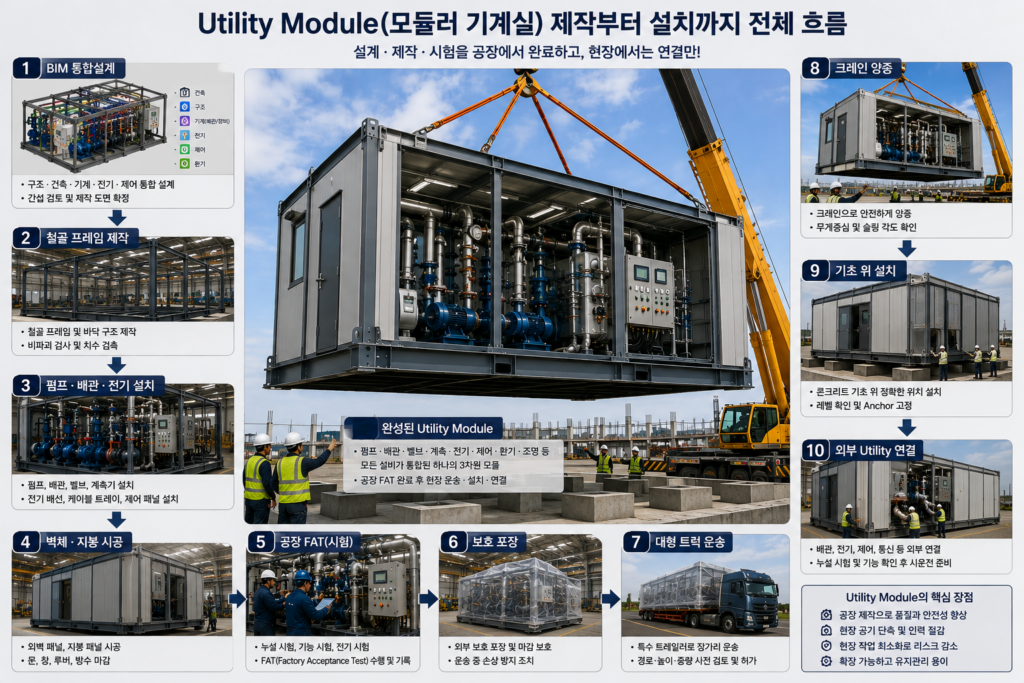

공장 제작 순서는 어떻게 될까?

프로젝트마다 다르지만 개념적인 흐름은 다음과 같습니다.

1단계 — 시스템 요구조건 정의

Utility Module이 수행해야 할 기능과 용량을 결정합니다.

2단계 — BIM 통합설계

구조·건축·기계·배관·전기·제어 시스템을 조정합니다.

3단계 — Module Size와 Split 결정

운송과 현장 조건을 고려하여 모듈 크기를 정합니다.

4단계 — 구조 프레임 제작

바닥과 기둥, 보 등 주요 구조를 제작합니다.

5단계 — 주요 장비 설치

대형 펌프나 장비를 먼저 배치할 수 있습니다.

6단계 — 배관·MEP 설치

배관과 케이블 트레이, 기타 설비를 설치합니다.

7단계 — 건축 요소 설치

벽체와 지붕, 문 등 필요한 건축 요소를 설치합니다.

8단계 — 전기·제어 연결

프로젝트 범위에 따라 전기와 제어 시스템을 구성합니다.

9단계 — 검사 및 시험

제작 상태와 시스템을 검증합니다.

10단계 — FAT

정해진 Factory Acceptance Test를 수행합니다.

11단계 — 출고 준비

민감한 장비와 연결부를 보호하고 운송 준비를 합니다.

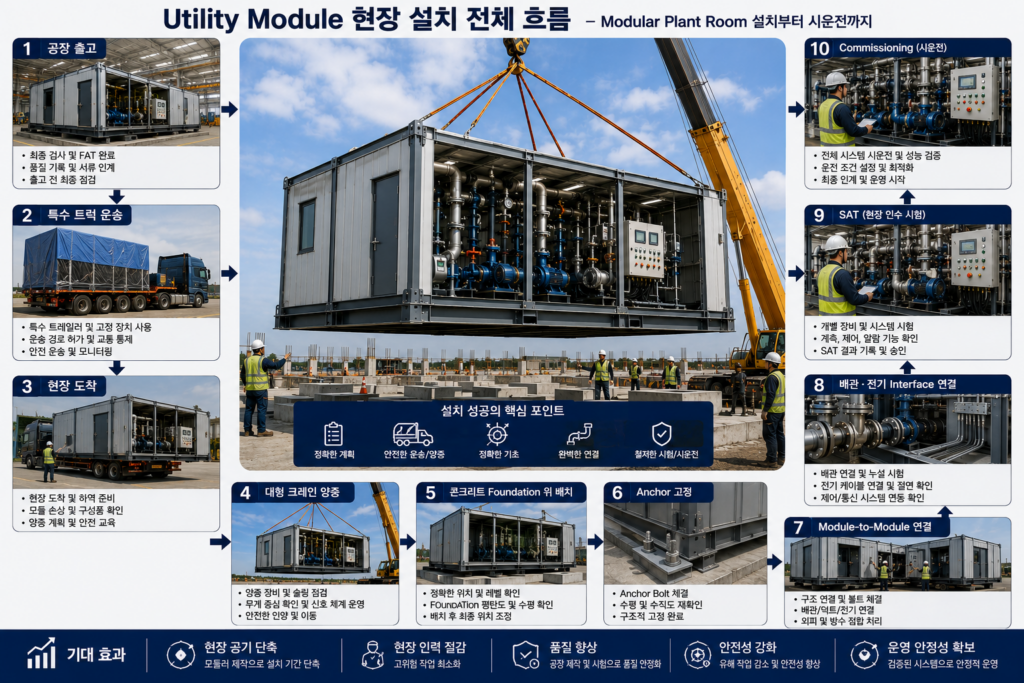

12단계 — 현장 운송 및 양중

트럭으로 운송한 뒤 크레인으로 설치합니다.

13단계 — Module 연결

여러 모듈이라면 구조와 MEP Interface를 연결합니다.

14단계 — 외부 Utility 연결

현장의 전력·배관·제어 등과 연결합니다.

15단계 — SAT 및 Commissioning

현장 설치 후 전체 시스템의 성능을 검증합니다.

공장 제작에서 설치 순서가 중요한 이유

Utility Module에서는 단순히 모든 부품을 넣으면 되는 것이 아닙니다.

어떤 순서로 넣느냐가 중요합니다.

예를 들어 대형 펌프가 문보다 크다면 벽체를 먼저 완성한 뒤에는 장비를 넣을 수 없을 수도 있습니다.

따라서,

대형 장비 설치
→ 주요 배관
→ 전기·제어
→ 벽체 마감

처럼 제작 순서를 고려해야 할 수 있습니다.

더 중요한 것은 미래의 교체입니다.

공장에서는 벽을 닫기 전에 장비를 넣을 수 있었지만 완공 후 고장 난 장비를 밖으로 꺼낼 수 없다면 좋은 설계가 아닙니다.

따라서 Assembly Sequence와 Maintenance Sequence를 함께 검토해야 합니다.

Utility Module과 일반 컨테이너의 차이

겉으로 보면 Utility Module이 컨테이너처럼 보일 수도 있습니다.

하지만 기술적으로는 목적이 다릅니다.

일반적인 운송 컨테이너는 물류를 위한 표준화된 용기입니다.

Utility Module은 특정 건물이나 인프라의 기능을 수행하기 위해 설계된 엔지니어링된 설비 공간입니다.

따라서 내부 장비 하중과 구조, 환기, 유지관리, 전기, 방수, 화재안전 등 프로젝트에 필요한 여러 조건을 검토해야 합니다.

외형이 비슷하다고 해서 같은 시스템이라고 볼 수는 없습니다.

Plant Room을 공장에서 만드는 가장 큰 이유

가장 큰 이유를 단순히 현장 인력 감소라고만 보면 부족합니다.

더 중요한 것은 복잡한 작업을 통제 가능한 생산환경으로 옮기는 것입니다.

기계실은 배관과 장비가 밀집되어 있어 공종 간 간섭이 많을 수 있습니다.

이를 공장에서 BIM과 제작도에 따라 생산하면 작업 순서와 검사 절차를 더 체계적으로 관리할 수 있습니다.

또한 동일하거나 유사한 Utility Module을 반복 생산한다면 첫 제품에서 발견된 문제를 다음 제품에 반영할 수 있습니다.

즉,

건설 현장의 경험

을,

공장의 반복 가능한 생산지식

으로 바꾸는 것입니다.

First-of-Kind Module이 중요한 이유

처음 제작하는 Utility Module은 특별히 중요합니다.

이를 First-of-Kind, Prototype 또는 프로젝트에 따라 First Article 개념으로 관리할 수 있습니다.

첫 모듈에서,

장비 위치

배관 간섭

작업 공간

조립 순서

검사 절차

운송 보호

양중 방법

현장 연결부

등을 검증합니다.

문제가 발견되면 다음 모듈 제작 전에 수정합니다.

이것이 대량 반복 생산에서 품질을 높이는 핵심입니다.

Utility Module이 특히 유리할 수 있는 프로젝트

Utility Module은 모든 건물에 필요한 기술은 아닙니다.

특히 다음과 같은 프로젝트에서 검토 가치가 높을 수 있습니다.

데이터센터

설비의 반복성과 빠른 확장이 중요한 경우가 있습니다.

광산·원격지 시설

현장 숙련인력과 작업환경의 제약이 큰 경우가 있습니다.

산업시설

설비 패키지와 Utility System이 중요한 프로젝트입니다.

병원

복잡한 MEP와 품질관리가 중요합니다.

에너지 시설

기능성 설비 시스템을 모듈화할 가능성이 있습니다.

대규모 인프라 프로젝트

반복되는 Utility System을 표준화할 수 있는 경우가 있습니다.

원격지 프로젝트에서 가치가 커지는 이유

도심에서는 많은 전문업체와 숙련인력을 비교적 쉽게 확보할 수 있습니다.

하지만 광산이나 원격 산업시설에서는 상황이 다를 수 있습니다.

많은 작업자를 장기간 현장에 투입하려면 숙박과 이동, 안전관리 등 추가 부담이 생깁니다.

이때 도시나 산업지역의 공장에서 Utility Module을 제작한 뒤 현장에서는 설치와 연결 중심으로 작업하면 현장 작업량을 줄일 가능성이 있습니다.

따라서 오프사이트 건축의 경제성은 단순한 공장 제작비가 아니라 현장 위치와 노동조건까지 포함해 평가해야 합니다.

호주에서 특히 흥미로운 이유

호주는 도시 간 거리가 크고 원격지의 광산·에너지·인프라 프로젝트가 존재합니다.

이러한 환경에서는 현장에 많은 숙련인력을 장기간 투입하는 것이 프로젝트 비용과 일정에 큰 영향을 줄 수 있습니다.

반면 Utility Module을 산업지역의 공장에서 제작하면 품질관리를 집중시키고 현장 작업량을 줄이는 전략을 검토할 수 있습니다.

다만 장거리 도로 운송이 필요하기 때문에,

모듈 크기

중량

운송 경로

도로 제한

현장 접근성

크레인 계획

등이 경제성에 큰 영향을 줍니다.

즉, 호주에서 Utility Module의 성공은 공장 기술만으로 결정되지 않고 물류 엔지니어링과 함께 결정됩니다.

미래주거연구소 인사이트

Utility Module은 지금까지 살펴본 여러 모듈러 기술을 하나로 연결해주는 중요한 공법입니다.

볼류메트릭 모듈은 생활공간을 제품화했습니다.

Bathroom Pod는 욕실 기능을 제품화했습니다.

MEP Rack은 설비 경로를 제품화했습니다.

MEP Skid는 기계적 기능을 제품화했습니다.

그리고 Utility Module은 설비가 작동하는 공간 전체를 제품화합니다.

이 단계에 이르면 공장과 건설현장의 역할이 크게 달라집니다.

공장은 단순히 건축 자재를 만드는 곳이 아닙니다.

건물의 기능 단위를 완성하고 시험하는 곳이 됩니다.

반대로 현장은 모든 것을 처음부터 만드는 장소가 아니라,

공장에서 검증된 여러 시스템을 연결하는 통합 장소

로 변화합니다.

이것이 건설 산업이 제조업의 생산방식을 받아들이면서 나타나는 가장 중요한 변화 중 하나입니다.

미래주거연구소 한 문장

Utility Module의 핵심은 기계실을 컨테이너에 넣는 것이 아닙니다. 구조·건축·설비·전기·제어를 하나의 검증 가능한 건축 제품으로 통합하는 것입니다.

실제 Utility Module 단면은 어떻게 구성될까?

Utility Module은 겉으로 보면 하나의 작은 철골 박스처럼 보일 수 있습니다.

하지만 내부를 보면 구조와 건축, 기계·전기·배관, 제어 시스템이 모두 하나의 제한된 공간 안에 들어갑니다.

개념적으로는 다음과 같은 층으로 이해할 수 있습니다.

상부

지붕
상부 구조 프레임
환기·덕트·케이블 경로

중앙

펌프·장비
배관
밸브
계측기
제어패널
작업 통로

하부

바닥 구조
배수 시스템
장비 베이스
배관 관통부
앵커 연결부

즉, Utility Module은 단순히 설비를 담는 상자가 아니라 구조와 외피, 내부환경, 설비 유지관리까지 동시에 설계해야 하는 작은 기계실 건축물입니다.

바닥 구조가 중요한 이유

Utility Module 바닥은 일반적인 실내 바닥과 역할이 다릅니다.

무거운 장비가 직접 올라갈 수 있고 펌프와 배관의 하중을 받아야 하며 운송과 양중 시 구조 프레임의 일부로 작동해야 할 수 있습니다.

따라서 바닥은 다음 조건을 함께 검토해야 합니다.

장비 집중하중

프레임 자중

배관 하중

작업자 하중

운송 중 동적하중

양중 중 변형

설치 후 진동

특히 무거운 장비가 한쪽에 몰려 있다면 바닥 프레임의 국부 강성과 무게중심에도 영향을 줍니다.

건축시공기술사 NOTE

Utility Module 바닥은 단순한 마감 바닥이 아니라 운송 프레임 + 장비 기초 + 건축 바닥의 역할을 동시에 할 수 있습니다.

따라서 바닥 구조는 공장 제작 상태와 운송·양중·최종 운전 상태를 모두 고려해야 합니다.

장비 베이스와 바닥은 어떻게 연결될까?

펌프나 기타 회전기계는 바닥에 단순히 올려놓는 것이 아니라 프로젝트 조건에 따라 별도의 베이스나 지지구조에 고정될 수 있습니다.

여기서는 다음을 봐야 합니다.

장비 Anchor

Base Plate

Grout 또는 지지 상세

진동 절연

배관 하중 전달

유지관리 시 분리 가능성

좋은 설계는 장비를 단단히 고정하는 것만으로 끝나지 않습니다.

나중에 장비를 교체할 수 있어야 하고 주변 배관을 지나치게 해체하지 않고 접근할 수 있어야 합니다.

벽체는 단순한 외피가 아니다

Utility Module의 벽체는 날씨만 막는 역할을 하지 않습니다.

프로젝트에 따라 다음과 같은 성능이 필요할 수 있습니다.

방수·기밀

단열

내화

음향

부식 저항

외부 충격 보호

유지관리 접근

외부에 독립 설치되는 Utility Module이라면 비와 바람, 일사, 온도 변화 등 외부환경에 직접 노출됩니다.

따라서 벽체는 단순한 금속 패널이 아니라 설비가 안정적으로 작동하도록 내부환경을 보호하는 건축 외피입니다.

지붕에서 가장 중요한 것은 무엇일까?

지붕은 우선 물을 막아야 합니다.

하지만 Utility Module에서는 그보다 더 복잡합니다.

옥외 설치라면 비와 일사, 바람, 온도 변화에 노출됩니다.

또한 내부 설비의 열을 외부로 배출하기 위해 지붕이나 상부 벽체에 환기구 또는 설비가 배치될 수도 있습니다.

따라서 지붕 설계에서는,

방수

배수 경사

관통부

환기구

케이블·덕트 관통

유지관리 접근

양중 중 구조 안정성

등을 함께 고려해야 합니다.

방수는 현장 설치 후에도 이어져야 한다

공장에서 Utility Module의 외피를 완벽하게 만들었다고 해도 현장에 여러 Module을 연결하는 순간 새로운 방수 취약부가 생길 수 있습니다.

예를 들어 두 Module이 나란히 설치된다면 접합부 사이에서 물이 들어오지 않도록 상세를 설계해야 합니다.

또한 외부 배관과 케이블이 벽체를 관통하는 부분도 중요합니다.

따라서 Utility Module의 방수는,

공장 외피 방수

Module-to-Module 접합부

현장 Utility 관통부

Foundation 주변

까지 하나의 연속 시스템으로 봐야 합니다.

내부 배수도 중요하다

기계실 안에서는 유지관리나 누수, 응축수, 장비 드레인 등으로 물이 발생할 수 있습니다.

따라서 바닥에 물이 고이지 않도록 배수 계획이 필요합니다.

프로젝트에 따라,

Floor Drain

Bund 또는 Curb

바닥 경사

누수 감지

배수 배관

등을 검토할 수 있습니다.

특히 전기 패널이나 민감한 장비 근처에서 물이 이동하지 않도록 공간을 구분하는 것도 중요할 수 있습니다.

누수를 ‘막는 것’과 ‘관리하는 것’은 다르다

Utility Module에서는 누수가 절대로 발생하지 않는다는 가정보다 문제가 발생했을 때 피해를 제한하고 빠르게 발견할 수 있는가가 중요합니다.

예를 들어,

누수를 특정 구역에 가둘 수 있는가?

배수구로 유도할 수 있는가?

누수 감지센서가 있는가?

전기장비와 분리되어 있는가?

점검자가 빠르게 접근할 수 있는가?

이런 접근이 장기적인 운영 안정성을 높일 수 있습니다.

환기와 열관리가 중요한 이유

Utility Module 안에는 펌프와 모터, 전기장비, 제어장치 등 열을 발생시키는 설비가 들어갈 수 있습니다.

공간이 작고 밀폐될수록 내부 온도가 상승할 수 있습니다.

따라서 단순히 장비가 들어갈 공간만 확보해서는 안 됩니다.

장비가 발생시키는 열을 어떻게 제거할 것인가를 설계해야 합니다.

가능한 전략은 프로젝트에 따라 다르지만,

자연환기

기계환기

팬

덕트

냉방

외기 유입

열 배출

등을 검토할 수 있습니다.

환기량은 장비와 공간이 함께 결정한다

Utility Module의 환기 요구량은 단순히 방 크기로만 결정되지 않습니다.

내부 장비가 얼마나 많은 열을 발생시키는지와 허용 가능한 내부 온도, 외부 기후 조건이 중요합니다.

따라서 설계자는,

Module 내부 체적

뿐 아니라,

장비 Heat Load

외기 조건

허용 온도

환기 방식

을 함께 봐야 합니다.

이것은 특히 더운 지역이나 직사광선에 노출되는 옥외 Utility Module에서 중요합니다.

호주에서는 열관리를 더 세밀하게 봐야 한다

호주는 지역에 따라 외기 온도와 일사조건이 높을 수 있습니다.

옥외 Utility Module의 금속 외피가 강한 햇빛을 받으면 내부 온도 관리가 더 어려워질 수 있습니다.

따라서 호주 프로젝트에서는 단순한 환기팬뿐 아니라,

외피 단열

일사 영향

지붕 열부하

환기구 위치

내부 장비 허용온도

를 함께 검토해야 합니다.

결로도 생각해야 한다

열관리와 함께 중요한 것이 결로입니다.

내부와 외부의 온도·습도 차이가 크고 금속 구조나 외피에 차가운 면이 형성되면 특정 조건에서 결로 위험이 생길 수 있습니다.

결로는 전기장비와 부식, 장기 내구성에 영향을 줄 수 있습니다.

따라서 Utility Module에서는 단열과 환기, 수분 이동을 함께 고려해야 합니다.

화재안전은 왜 별도로 검토해야 할까?

Utility Module은 여러 기계·전기 설비가 집중된 공간이므로 화재안전도 중요한 설계 요소입니다.

프로젝트와 용도에 따라 다음 요소가 검토 대상이 될 수 있습니다.

내화 성능

방화구획

연기 관리

화재감지

소방 시스템

출입문 성능

비상정지

전기 차단

특히 Utility Module이 다른 건물과 가까이 배치되거나 건물 내부에 삽입된다면 주변 공간과의 관계도 중요합니다.

화재는 Module 내부만 보면 안 된다

Module 내부 설비에서 문제가 발생하면 화재나 연기가 인접 Module이나 건물로 확산될 수 있습니다.

따라서 화재안전은,

Module 내부

뿐 아니라,

Module-to-Module

Module-to-Building

의 관계까지 함께 봐야 합니다.

즉, Utility Module은 독립된 제품이면서 동시에 전체 건물의 화재안전 시스템 일부가 됩니다.

Module-to-Module 연결은 어떻게 할까?

여러 Utility Module을 현장에서 연결한다면 구조와 MEP, 외피를 모두 연결해야 합니다.

대표적으로 다음과 같은 Interface가 생길 수 있습니다.

구조 연결

두 Module의 프레임을 고정합니다.

배관 연결

Supply·Return 등 설비 배관을 연결합니다.

전기 연결

전원과 제어 시스템을 연결합니다.

덕트 연결

환기·공조 덕트를 연결할 수 있습니다.

외피 연결

벽·지붕 접합부의 방수와 기밀을 완성합니다.

바닥 연결

필요한 경우 레벨과 마감, 배수 연속성을 맞춥니다.

이 연결부는 Utility Module 프로젝트의 가장 중요한 위험구간 중 하나입니다.

Interface를 표준화하면 무엇이 달라질까?

Module마다 연결 방식이 전부 다르면 현장 작업이 복잡해집니다.

반대로 연결 위치와 규격을 표준화하면 설치가 훨씬 예측 가능해질 수 있습니다.

예를 들어 모든 Module에,

Pipe Connection Zone

Electrical Connection Zone

Control Interface

Structural Connection Point

를 일정한 방식으로 배치하는 것입니다.

이런 표준화가 쌓이면 Utility Module은 일회성 프로젝트가 아니라 반복 가능한 제품 플랫폼으로 발전할 가능성이 있습니다.

Foundation은 왜 미리 정확해야 할까?

공장에서 Utility Module을 아무리 정밀하게 제작해도 현장 기초가 맞지 않으면 설치할 수 없습니다.

따라서 Foundation에서는 다음을 확인해야 합니다.

레벨

크기

Anchor 위치

Bearing Point

배관 Sleeves

Cable Entry

배수 위치

현장 허용오차

특히 여러 개의 Module을 연결하는 경우 각 기초의 레벨과 위치가 정확해야 Module 간 접합이 원활합니다.

공장과 현장의 허용오차가 만나는 지점

공장 제품에는 제작 허용오차가 있습니다.

현장 기초에도 시공 허용오차가 있습니다.

이 둘이 같은 방향으로 누적되면 연결 문제가 생길 수 있습니다.

따라서 설계에서는 Tolerance Stack-up, 즉 오차 누적을 고려해야 합니다.

현장 측에서 약간의 조정이 가능한 Base Plate나 Shimming, 연결 상세 등을 설계하는 이유가 여기에 있습니다.

현장 3D Scan을 활용할 수 있을까?

대규모 또는 복잡한 프로젝트에서는 현장 기초나 구조체가 실제로 어디에 시공되었는지 확인하기 위해 측량이나 3D Scan을 활용할 수 있습니다.

이를 BIM 모델과 비교하면 Module 출고 전에 현장 조건이 설계와 일치하는지 확인할 수 있습니다.

이것은 공장 제작품이 현장에 도착한 뒤 맞지 않는 상황을 줄이는 전략이 될 수 있습니다.

Utility Module 운송은 왜 더 어렵나?

Utility Module은 MEP Skid보다 크고 외피까지 포함될 수 있어 운송 조건이 더 복잡해질 수 있습니다.

다음 요소가 중요합니다.

폭

높이

길이

중량

무게중심

도로 회전반경

교량·전선·높이 제한

운송 허가

현장 진입로

특히 원격지 프로젝트에서는 장거리 도로 운송 중 진동과 날씨, 먼지 등을 고려한 보호계획이 필요할 수 있습니다.

운송 중 외피도 보호해야 한다

Skid는 장비와 배관이 주로 보호 대상이었습니다.

Utility Module은 여기에 외벽과 지붕, 문과 창 등 건축 요소가 추가됩니다.

따라서 운송 중,

외피 긁힘

문 변형

지붕 손상

실링 파손

장비 고정

배관 연결부 손상

등을 방지해야 합니다.

공장에서 완성도가 높을수록 운송 보호의 중요성도 커집니다.

크레인 양중은 하나의 핵심 공정이다

Utility Module은 대형 3차원 제품이기 때문에 크레인 양중이 프로젝트의 핵심 공정이 될 수 있습니다.

검토해야 할 요소는 다음과 같습니다.

Module 총중량

무게중심

Lifting Point

Spreader Beam

Sling Angle

크레인 용량

작업 반경

풍속 조건

착지 위치

Signal Communication

특히 Module 내부 장비 배치가 비대칭이라면 양중 중 기울어짐을 세밀하게 관리해야 합니다.

현장 설치 순서는 어떻게 될까?

일반적인 개념은 다음과 같습니다.

현장 도착
↓
운송 손상 검사
↓
제품번호 확인
↓
Foundation 확인
↓
양중 준비
↓
크레인 설치
↓
레벨 확인
↓
Anchor 고정
↓
인접 Module 구조 연결
↓
외피 접합
↓
배관·덕트 연결
↓
전기·제어 연결
↓
검사
↓
SAT
↓
Commissioning

여기서 중요한 것은 설치 직후 Module이 끝나는 것이 아니라 외부 Utility와 연결된 뒤부터 실제 시스템 검증이 시작된다는 점입니다.

FAT에서는 어디까지 검증할 수 있을까?

Utility Module은 공장에서 높은 완성도로 제작되기 때문에 FAT의 가치가 큽니다.

프로젝트와 설비 범위에 따라,

구조·치수 확인

장비 설치 확인

배관 구성

전기·제어 구성

계측 확인

환기 설비 확인

문·외피 확인

라벨·식별정보 확인

요구되는 기능시험

등을 검토할 수 있습니다.

중요한 것은 FAT 범위를 계약 단계에서 미리 정의하는 것입니다.

SAT는 무엇을 확인할까?

SAT는 현장 설치 이후의 검증입니다.

공장에서는 확인할 수 없었던 다음과 같은 사항을 볼 수 있습니다.

현장 배관 연결 상태

전원 연결

제어 시스템 연동

Module 간 연결

실제 Foundation 고정

현장 환기 조건

전체 시스템 기능

즉, SAT는 공장 제품이 실제 건물 속에서 제대로 연결되었는지 확인하는 단계입니다.

Commissioning은 전체 성능을 본다

Commissioning에서는 Utility Module 하나만 보는 것이 아니라 전체 건물 시스템 안에서 요구된 기능을 수행하는지 확인합니다.

예를 들어 Pump Module이 정상적으로 작동하더라도 건물 전체 제어 시스템이나 다른 설비와 제대로 연동되지 않으면 완성된 시스템이라고 보기 어렵습니다.

따라서,

FAT = 제품 검증

SAT = 설치 검증

Commissioning = 시스템 검증

이라고 이해하면 좋습니다.

Utility Module은 정말 비용을 줄일까?

항상 그렇지는 않습니다.

Utility Module은 초기 설계와 BIM Coordination, 공장 제작, 시험, 운송, 특수 크레인 등의 비용이 발생합니다.

반면 현장 작업량과 공정 간섭, 일부 재작업과 현장 체류기간을 줄일 가능성이 있습니다.

따라서 단순 제작비가 아니라 Total Installed Cost로 비교해야 합니다.

비용 요소	현장 기계실	Utility Module
구조	현장 제작	공장 제작
MEP 설치	현장 중심	공장 중심 가능
상세설계	일반적	조기 확정 중요
BIM	프로젝트별	중요
공장 제작	제한적	높음
FAT	제한적	적용 가능
운송	자재·장비별	대형 Module 운송
크레인	장비별	Module 전체
현장 인력	많음	감소 가능
현장 공기	길어질 수 있음	병렬공정 가능
변경	상대적으로 유연	제작 후 제한적

원격지에서는 경제성 판단이 달라진다

도시의 일반 건설현장과 원격 광산 현장을 같은 기준으로 비교해서는 안 됩니다.

원격지에서는 작업자 이동과 숙박, 현장 시설, 안전관리와 장기간 인력 유지 자체가 큰 비용이 될 수 있습니다.

따라서 Utility Module의 가격이 단순 현장 자재비보다 높더라도 현장 체류시간과 인력 투입을 줄인다면 전체 프로젝트에서는 경제성이 달라질 수 있습니다.

데이터센터에서는 왜 유리할 수 있을까?

데이터센터는 설비가 중요한 건물입니다.

또한 시설을 단계적으로 확장하거나 유사한 설비 구역을 반복하는 경우가 있을 수 있습니다.

이때 Utility Module을 표준화하면 필요한 시점에 추가 설비 공간을 공장에서 제작해 설치하는 확장형 인프라 전략을 검토할 수 있습니다.

즉, 데이터센터를 고정된 하나의 건물보다 반복 가능한 설비 플랫폼으로 바라보는 것입니다.

광산·에너지 프로젝트에서는?

광산과 에너지 프로젝트는 종종 원격지에 위치하고 현장 환경도 일반 도심 건축과 다를 수 있습니다.

이런 프로젝트에서는 Utility Module을 공장에서 제작하여 현장에서는 기초와 연결 중심으로 작업하는 방식이 매력적일 수 있습니다.

다만 장거리 운송과 먼지, 고온, 부식환경, 장비 유지관리 등 해당 지역의 조건에 맞게 설계해야 합니다.

호주 적용에서 반드시 볼 것

호주 프로젝트라면 특히 다음을 검토해야 합니다.

운송 거리

도로 Permit

높이·폭 제한

현장 크레인 확보

지역 기후

Cyclonic Wind 또는 지역별 바람 조건

산불·화재 관련 요구조건

부식환경

전기·배관·기계 관련 현지 요구사항

Commissioning 책임

원격지 유지관리

즉, 해외에서 제작된 표준 Utility Module 하나를 모든 지역에 그대로 적용하는 방식보다는 기본 플랫폼을 표준화하고 지역 조건에 맞춰 성능을 조정하는 방식이 더 현실적입니다.

어떤 프로젝트에 적합할까?

프로젝트	Utility Module 적용 검토
데이터센터	매우 높음
광산 시설	매우 높음
원격지 에너지 프로젝트	매우 높음
산업시설	높음
대형 병원	높음
대형 인프라	높음
상업시설	프로젝트별
일반 공동주택	설비 규모에 따라 검토
소규모 주택	대형 Utility Module은 제한적

미래주거연구소 인사이트

Utility Module을 보면 산업화 건축의 또 하나의 중요한 변화가 보입니다.

전통적인 건설에서는 건물과 설비를 서로 다른 단계로 생각하기 쉽습니다.

먼저 건물 공간을 만들고 그 안에 설비를 설치합니다.

하지만 Utility Module에서는 두 과정이 하나가 됩니다.

공간을 만들면서 동시에 설비를 완성합니다.

즉,

Architecture + Structure + MEP + Controls + Testing

가 하나의 생산라인 안에서 결합됩니다.

이 변화는 건축과 제조업의 경계를 더욱 흐리게 만듭니다.

앞으로 Utility Module이 표준화된다면 프로젝트마다 기계실을 처음부터 새롭게 설계하는 대신 검증된 기본 제품을 선택하고 필요한 용량과 옵션만 조정하는 방식으로 발전할 가능성이 있습니다.

예를 들어,

Utility Module 250

Utility Module 500

Utility Module 1000

처럼 용량별 플랫폼을 만들고 펌프와 배관, 제어 사양을 프로젝트에 맞게 조정하는 방식입니다.

이렇게 되면 설비실은 더 이상 매번 새롭게 시공하는 공간이 아니라 검증된 성능과 생산이력을 가진 엔지니어링 제품에 가까워질 수 있습니다.

미래주거연구소 한 문장

Utility Module의 진짜 경쟁력은 기계실을 공장에서 만드는 데 있지 않습니다. 구조·외피·설비·제어·시험까지 하나의 완성된 기능 공간으로 검증한 뒤 현장에 연결할 수 있다는 데 있습니다.

자주 묻는 질문(FAQ)

Utility Module은 컨테이너와 같은 것인가요?

겉모습은 비슷할 수 있지만 목적과 설계 개념은 다릅니다.

일반적인 운송 컨테이너는 화물을 이동시키기 위한 표준화된 운송 용기입니다.

반면 Utility Module은 펌프와 배관, 전기·제어, 환기, 조명 등 특정 건물 기능을 수행하기 위해 설계된 엔지니어링된 설비 공간입니다.

따라서 내부 장비 하중과 유지관리 공간, 환기, 방수, 화재안전, 운송·양중 조건까지 함께 검토해야 합니다.

즉, 외형이 박스 형태라고 해서 같은 시스템이라고 볼 수는 없습니다.

Utility Module은 공장에서 완성되면 현장에서는 바로 사용할 수 있나요?

일반적으로는 현장 연결과 최종 검증이 필요합니다.

공장에서 상당한 수준까지 제작하고 FAT를 진행할 수 있지만 현장에 도착한 뒤에는 기초에 고정하고 외부 배관과 전기, 제어, 통신 등 필요한 Utility와 연결해야 합니다.

이후 SAT와 Commissioning을 통해 실제 프로젝트 시스템 안에서 정상적으로 작동하는지 확인합니다.

따라서 Utility Module은 공장에서 완성도가 높은 제품이지만 현장 통합 과정이 반드시 필요합니다.

여러 Utility Module을 나중에 추가할 수 있나요?

처음부터 확장을 고려해 설계한다면 가능성을 높일 수 있습니다.

예를 들어 향후 용량 증가를 예상해 배관 Header와 전력, 제어 시스템에 여유를 두고 추가 Module이 연결될 위치를 미리 계획할 수 있습니다.

하지만 기존 설비가 확장을 고려하지 않고 설계됐다면 나중에 새로운 Module을 연결하는 작업이 복잡해질 수 있습니다.

따라서 확장 가능성이 있는 프로젝트에서는 처음부터 Future Connection Point와 여유 용량을 검토하는 것이 중요합니다.

Utility Module 내부 장비가 고장 나면 Module 전체를 교체해야 하나요?

일반적으로 반드시 그렇지는 않습니다.

좋은 Utility Module은 펌프와 밸브, 제어장비 등 주요 구성품을 개별적으로 유지보수하고 교체할 수 있도록 설계되어야 합니다.

중요한 것은 장비를 꺼낼 공간과 이동 경로가 있는지입니다.

설치할 때는 벽체를 닫기 전에 대형 장비를 넣을 수 있었더라도 완성 후 장비를 반출할 방법이 없다면 유지관리성이 떨어집니다.

따라서 장비 교체 경로를 제작 단계부터 설계하는 것이 중요합니다.

Utility Module은 현장 기계실보다 무조건 저렴한가요?

그렇지는 않습니다.

공장 제작과 상세설계, BIM Coordination, FAT, 대형 운송과 크레인 양중에 비용이 발생합니다.

반면 현장 인력과 공사기간, 재작업, 원격지 체류비용 등을 줄일 가능성이 있습니다.

따라서 단순 제작가격이 아니라 Total Installed Cost, 즉 설계부터 운송·설치·검사·시운전까지 포함한 전체 비용으로 비교해야 합니다.

유지관리는 완공 이후가 아니라 설계에서 시작한다

Utility Module은 설치가 완료됐다고 끝나는 시스템이 아닙니다.

내부의 펌프와 밸브, 계측장비, 팬과 제어장치는 건물 운영 기간 동안 반복적으로 점검되고 일부는 교체됩니다.

따라서 좋은 Utility Module은 Installability, 즉 설치성뿐 아니라 Maintainability, 즉 유지관리성도 갖춰야 합니다.

다음 질문에 답할 수 있어야 합니다.

장비 앞에 작업자가 설 수 있는가?

밸브를 끝까지 조작할 수 있는가?

필터나 Strainer를 꺼낼 수 있는가?

전기 패널 문을 충분히 열 수 있는가?

펌프 모터를 교체할 수 있는가?

대형 장비를 밖으로 반출할 수 있는가?

유지관리는 남는 공간에 작업자가 들어가는 것이 아닙니다.

유지관리 공간 자체를 설계하는 것입니다.

장비 교체 경로가 중요한 이유

Utility Module은 제한된 공간에 설비가 밀집되기 때문에 장비 교체 경로가 특히 중요합니다.

예를 들어 대형 펌프를 교체하려면 다음 과정이 필요할 수 있습니다.

장비 분리
↓
배관 또는 연결부 해체
↓
장비 양중
↓
Module 내부 이동
↓
문 또는 Removable Panel 통과
↓
외부 반출

이 과정 중 하나라도 불가능하면 유지관리 작업이 매우 어려워집니다.

따라서 프로젝트에 따라 벽체 일부를 Removable Panel로 설계하거나 장비 위에 양중용 Beam이나 Rail을 계획하는 방식도 검토할 수 있습니다.

즉, 모듈러 설계는 어떻게 넣을 것인가와 어떻게 뺄 것인가를 동시에 생각해야 합니다.

Removable Panel이란?

Utility Module 외벽 일부를 필요할 때 제거할 수 있도록 설계한 패널입니다.

평소에는 일반 외벽처럼 작동하지만 대형 장비 교체가 필요할 때 패널을 분리해 장비 반출 경로를 확보할 수 있습니다.

이 방식은 모든 프로젝트에 필요한 것은 아니지만 대형 장비가 포함된 모듈에서는 매우 유용한 전략이 될 수 있습니다.

중요한 것은 제거 가능한 패널 역시 평상시에는 필요한 방수·기밀·구조·화재 성능을 만족하도록 설계되어야 한다는 점입니다.

Utility Module의 증설은 어떻게 준비할까?

Utility Module이 특히 흥미로운 분야 중 하나는 확장 가능한 인프라입니다.

예를 들어 데이터센터가 처음에는 2개의 Utility Module만 필요하지만 몇 년 뒤 용량이 증가해 2개를 더 추가해야 한다고 생각해 보겠습니다.

처음부터 증설을 고려한다면,

추가 Module 설치 공간

Foundation 확장 위치

배관 Connection Point

전력 여유

제어 시스템 확장

통신 연결

장비 용량

을 미리 계획할 수 있습니다.

이렇게 되면 증설 과정이 훨씬 단순해질 수 있습니다.

Future Connection Point

Future Connection Point는 미래 확장을 위해 미리 준비해 두는 연결 지점입니다.

예를 들어 배관 Header 끝에 향후 연결 가능한 지점을 남겨 두거나 전기 Switchboard와 제어시스템에 추가 Module을 연결할 여유를 계획할 수 있습니다.

이러한 설계가 중요한 이유는 미래에 기존 시스템을 대규모로 중단하지 않고 확장할 가능성을 높일 수 있기 때문입니다.

확장을 원한다면 공간만 남겨두는 것으로 충분하지 않습니다.

전력과 배관, 제어, 구조까지 함께 여유를 고려해야 합니다.

N+1과 모듈러 설비

데이터센터나 병원처럼 높은 신뢰성이 요구되는 시설에서는 Redundancy, 즉 이중화 또는 예비 용량 개념이 중요할 수 있습니다.

예를 들어 시스템에 필요한 Module 수가 3개인데 하나가 고장나더라도 운전할 수 있도록 4개를 구성한다면 N+1 개념을 검토할 수 있습니다.

Utility Module의 장점 중 하나는 이러한 기능 단위를 비교적 명확하게 구분할 수 있다는 점입니다.

즉,

**Module 1
Module 2
Module 3

• Spare Module**

처럼 기능 블록을 나누는 전략을 생각할 수 있습니다.

프로젝트 요구조건에 따라 이중화 방식은 달라지지만 모듈 단위의 시스템 설계는 확장과 유지관리 전략을 이해하기 쉽게 만들 수 있습니다.

Module을 교체하는 건축도 가능할까?

장기적으로 보면 흥미로운 가능성이 있습니다.

Utility Module 전체를 건물과 영구적으로 결합하는 대신 주요 Interface를 표준화하여 수십 년 뒤 노후화된 Module을 제거하고 새로운 Module로 교체할 수 있도록 설계하는 것입니다.

이 경우 건물의 기초와 주 Utility는 유지하면서 기능성 설비 공간만 교체할 수 있습니다.

물론 실제 적용에는 구조와 배관·전기·제어, 법규, 비용 등 많은 조건이 따르지만 산업화 건축의 관점에서는 중요한 개념입니다.

건축물이 고정된 완제품에서 업그레이드 가능한 플랫폼으로 변화할 가능성을 보여주기 때문입니다.

유지관리 데이터도 Module과 함께 가야 한다

Utility Module이 공장에서 제작된다면 어떤 장비가 설치되었는지 명확하게 기록할 수 있습니다.

여기에 각 Module의 고유 ID를 부여하면,

제작도

장비 모델

Serial Number

FAT 결과

검사 기록

설치일

SAT 결과

Commissioning 결과

유지보수 기록

부품 교체 기록

등을 하나의 디지털 데이터로 연결할 수 있습니다.

이러한 정보는 향후 BIM이나 시설관리 시스템과 연결될 수 있습니다.

그러면 유지관리자는 현장에 도착하기 전에 어떤 Module에 어떤 펌프가 설치되어 있고 마지막 정비가 언제였는지 확인할 수 있습니다.

Digital Twin과 연결된다면?

Utility Module의 장기적인 발전 방향 중 하나는 Digital Twin입니다.

실제 Module과 디지털 모델을 연결하여 설비 상태와 유지관리 정보를 관리하는 방식입니다.

예를 들어 센서 데이터를 통해 펌프 운전시간과 온도, 진동 등의 정보를 기록하고 이를 Module의 디지털 자산 정보와 연결할 수 있습니다.

그러면 단순한 예방정비에서 한 단계 나아가 Condition-Based Maintenance 또는 예측 유지관리 전략을 검토할 수 있습니다.

즉, 모듈러의 산업화는 제작 단계에서 끝나는 것이 아니라 운영 단계의 디지털화로 이어질 수 있습니다.

발주자가 가장 먼저 정해야 할 것

Utility Module을 발주할 때 제품 사양부터 정하기 전에 먼저 정해야 할 것이 있습니다.

누가 전체 시스템을 책임지는가?

Utility Module에는 구조와 건축, 기계·배관·전기·제어가 모두 들어갑니다.

따라서 책임 구조가 복잡할 수 있습니다.

예를 들어 구조는 제작사 A, MEP는 업체 B, 제어는 업체 C가 담당하고 현장 설치는 시공사 D가 담당한다면 문제가 발생했을 때 책임 경계를 명확히 해야 합니다.

그래서 Utility Module 프로젝트에서는 Single Point Responsibility 또는 통합적인 설계·제작 책임 체계가 중요한 전략이 될 수 있습니다.

Scope of Supply를 명확하게 하자

계약 단계에서 공급 범위를 명확히 해야 합니다.

예를 들어 다음 항목을 정해야 합니다.

Module 구조체는 포함되는가?

외벽·지붕은 포함되는가?

내부 펌프는 포함되는가?

배관은 어디까지인가?

전기 Panel은 포함되는가?

조명은 포함되는가?

환기는 포함되는가?

BMS 연결은 어디까지인가?

현장 Foundation은 누가 담당하는가?

크레인은 누가 준비하는가?

외부 Utility 연결은 누가 하는가?

SAT는 누가 수행하는가?

Commissioning은 누가 책임지는가?

이 범위가 명확하지 않으면 공장과 현장 사이에 책임 공백이 생길 수 있습니다.

Battery Limits가 다시 중요해진다

Utility Module에서도 Battery Limits는 매우 중요합니다.

Module 내부는 공장 제작사의 공급범위이고 외부는 현장 시공 범위라면 그 경계에서 수많은 Interface가 발생합니다.

배관 Flange

전기 Cable

Control Signal

Drain

Duct

Structural Anchor

등입니다.

각 연결점마다 누가 무엇을 공급하고 누가 설치하며 누가 시험하는지를 정의해야 합니다.

물리적 경계와 계약 경계가 일치할수록 프로젝트 관리가 쉬워집니다.

발주자가 FAT에서 확인할 항목

Utility Module은 단순 설비 Skid보다 구성요소가 많기 때문에 FAT도 더 통합적인 관점이 필요합니다.

프로젝트에 따라 다음을 확인할 수 있습니다.

구조 프레임

외피와 문

장비 설치

배관 구성

전기·제어

환기

조명

안전 표시

유지관리 공간

Interface Point

제품 식별번호

요구된 시험 결과

Punch List

특히 최종 승인된 설계 버전과 실제 제품이 일치하는지 확인하는 것이 중요합니다.

Factory Completion Percentage도 확인하자

Utility Module의 가격을 비교할 때 단순히 “공장제작 Module”이라는 말만으로 비교해서는 안 됩니다.

업체마다 공장 완성도가 다를 수 있기 때문입니다.

어떤 업체는 구조와 주요 장비까지만 제작하고 상당한 전기·배관 연결을 현장에 남겨둘 수 있습니다.

다른 업체는 높은 수준까지 공장에서 마감하고 시험할 수 있습니다.

따라서 견적을 비교할 때는 공장에서 실제로 어디까지 완성하는지 확인해야 합니다.

공장 완성도가 높을수록 항상 유리한 것은 아니지만 서로 다른 범위의 가격을 단순 비교하면 잘못된 판단을 할 수 있습니다.

Utility Module 사업자가 만들어야 할 것은 ‘제품군’이다

사업 관점에서도 중요한 변화가 있습니다.

매 프로젝트마다 완전히 새로운 Utility Module을 설계한다면 공장 생산의 효율이 제한됩니다.

반복 생산의 장점을 활용하려면 일정 부분을 제품 플랫폼으로 만들어야 합니다.

예를 들어,

Utility Module S

소형 Utility 용

Utility Module M

중형 설비 용

Utility Module L

대형 Plant 용

처럼 크기별 플랫폼을 구성할 수 있습니다.

또는 기능별로,

Pump Utility Module

Water Treatment Module

Cooling Module

Electrical Utility Module

처럼 나눌 수 있습니다.

그 위에 프로젝트별 용량과 옵션을 조정합니다.

무엇을 표준화해야 할까?

모든 것을 표준화하는 것은 현실적으로 어렵습니다.

따라서 변하지 않는 부분과 변하는 부분을 나누는 것이 중요합니다.

표준화하기 좋은 부분

구조 프레임 원칙

Lifting Point

Interface Zone

기본 외피 시스템

QC 절차

FAT 절차

디지털 식별체계

문서 형식

프로젝트별로 조정할 부분

설비 용량

장비 모델

배관 크기

전력

제어 사양

현지 기후 대응

화재 요구조건

이렇게 하면 제조업의 반복성과 건설 프로젝트의 개별성을 동시에 유지할 수 있습니다.

미래주거연구소 CHECK POINT

Utility Module을 최종 검토한다면 다음 항목을 확인해 보세요.

✓ Module이 수행해야 할 기능이 명확한가?

✓ 공장 제작 범위가 명확한가?

✓ 구조·건축·MEP·제어 설계가 통합되어 있는가?

✓ 현장 Foundation과 Module 인터페이스가 조정되어 있는가?

✓ Anchor 위치와 현장 허용오차를 검토했는가?

✓ Module-to-Module 연결 상세가 있는가?

✓ 외부 Utility 연결 위치가 표준화되어 있는가?

✓ 방수·기밀·배수 계획이 연속적인가?

✓ 내부 Heat Load와 환기를 검토했는가?

✓ 결로 가능성을 검토했는가?

✓ 화재안전과 비상 대응이 고려되어 있는가?

✓ 주요 장비 유지관리 공간이 확보되어 있는가?

✓ 장비 교체·반출 경로가 있는가?

✓ Removable Panel 등 교체 전략이 필요한가?

✓ 미래 확장 공간과 Future Connection Point가 있는가?

✓ 전체 Module 중량과 무게중심을 알고 있는가?

✓ Lifting Point와 양중 계획이 구조적으로 검토되었는가?

✓ 도로 운송 제한을 확인했는가?

✓ FAT 범위와 합격 기준이 정의되어 있는가?

✓ SAT와 Commissioning 책임이 명확한가?

✓ Scope of Supply와 Battery Limits가 계약에 표시되어 있는가?

✓ 모든 Module에 고유한 ID와 생산기록을 남길 수 있는가?

✓ 단순 공장 제작가격이 아니라 Total Installed Cost로 비교했는가?

Utility Module의 완성도는 공장에서 얼마나 많이 만들었느냐보다, 설계부터 유지관리까지 모든 단계가 얼마나 계획되어 있느냐로 판단해야 합니다.

함께 읽으면 좋은 글

• MEP Skid 공법이란? 기계실·펌프·배관을 통째로 공장에서 만드는 기술

• MEP 모듈 공법이란? 배관·덕트·전기를 공장에서 만드는 미래 건축

• Bathroom Pod 공법이란? 욕실 모듈 구조·제작·시공원리 완벽 가이드

• 볼류메트릭 모듈러 공법이란? 3차원 모듈 제작부터 현장 설치까지

• 패널라이즈드 모듈러 공법이란? 벽체를 공장에서 만드는 미래 건축

※ 내부링크는 이번 글과 직접 연결되는 MEP Skid → MEP Module → 볼류메트릭 모듈러 순서로 우선 연결하면 좋습니다.

다음 글 예고

다음 제14편에서는 「모듈러 데이터센터(Modular Data Center) 공법」으로 확장해 보겠습니다.

지금까지 Utility Module을 설명하면서 데이터센터가 여러 번 등장했습니다.

그렇다면 아예 데이터센터의 핵심 인프라를 모듈 단위로 생산하면 어떻게 될까요?

서버실뿐 아니라,

전력 시스템

UPS

배전

냉각 설비

배관

제어

Utility Module

등을 공장에서 제작한 뒤 현장에서 연결하는 방식입니다.

제14편에서는,

모듈러 데이터센터란 무엇인가?

일반 데이터센터와 무엇이 다른가?

IT Module과 Power Module, Cooling Module은 어떻게 나뉘는가?

왜 빠른 증설이 가능한가?

N+1·2N 같은 Redundancy와 모듈 설계는 어떻게 연결되는가?

공장에서 FAT를 어디까지 할 수 있는가?

데이터센터를 ‘건물’이 아니라 ‘확장 가능한 인프라 플랫폼’으로 본다는 것은 무슨 의미인가?

를 다루겠습니다.

제14편부터는 지금까지 배운 볼류메트릭·MEP Rack·MEP Skid·Utility Module을 실제 하나의 산업 분야에서 통합해 보는 단계가 됩니다.

마무리

Utility Module 공법은 산업화 건축의 발전 방향을 매우 분명하게 보여주는 기술입니다.

처음에는 단순히 기계실을 공장에서 만들어 오는 방식처럼 보일 수 있습니다.

하지만 깊게 살펴보면 구조와 건축, 기계·배관·전기·제어, 시험과 유지관리까지 하나의 제품 안에서 통합되는 기술입니다.

특히 중요한 점은 시간의 범위가 달라진다는 것입니다.

전통적인 건설은 완공 시점까지의 공사에 집중하는 경우가 많습니다.

하지만 Utility Module은 설계 단계부터,

어떻게 만들 것인가?

어떻게 운송할 것인가?

어떻게 들어 올릴 것인가?

어떻게 연결할 것인가?

어떻게 시험할 것인가?

어떻게 유지관리할 것인가?

어떻게 교체할 것인가?

어떻게 확장할 것인가?

까지 생각해야 합니다.

즉, 제품의 전체 생애주기(Life Cycle)가 설계 대상이 됩니다.

그리고 이 관점은 앞으로 매우 중요해질 수 있습니다.

특히 데이터센터나 광산, 에너지·산업시설처럼 빠른 증설과 장기 유지관리, 원격지 시공이 중요한 프로젝트에서는 건물을 한 번에 완성된 고정 물체로 보는 것보다 필요에 따라 추가하고 교체할 수 있는 플랫폼으로 보는 것이 더 유리할 수 있습니다.

Utility Module은 이러한 변화의 중심에 있습니다.

공장에서 검증된 Module을 현장에 설치하고 필요하면 동일한 Module을 추가합니다.

장비가 노후화되면 일부 설비를 교체하고 미래에는 Module 자체를 새 제품으로 교체하는 방식도 생각할 수 있습니다.

이렇게 되면 건축은 자동차처럼 완전히 동일한 제품이 되는 것이 아니라 검증된 표준 부품과 기능 모듈을 다양한 프로젝트에 조합하는 산업으로 발전할 수 있습니다.

결국 미래의 경쟁력은 누가 가장 많은 것을 현장에서 만들 수 있느냐가 아닙니다.

누가 가장 검증된 시스템을 만들고, 그것을 가장 쉽게 연결하고 확장하며 유지할 수 있느냐가 될 가능성이 큽니다.

미래주거연구소 한 문장

Utility Module의 미래는 기계실을 이동시키는 데 있지 않습니다. 건물의 핵심 기능을 교체·확장·유지관리 가능한 하나의 플랫폼으로 만드는 데 있습니다.

문서 정보

최초 작성일
2026.08.11

최종 수정일
2026.08.11

작성
미래주거연구소

콘텐츠 검토 기준
Utility Module · Modular Plant Room · Utility Building · DfMA · BIM · 구조 · 외피 · 방수 · 배수 · 환기 · 화재안전 · FAT · SAT · Commissioning · 유지관리 · 확장성 · SEO

읽는 시간
PART 1~3 전체 약 15~18분

업데이트 안내
본 콘텐츠는 Utility Module, Modular Plant Room, MEP Prefabrication, BIM·DfMA 기술과 관련 구조·설비·시공 기준의 변화에 따라 지속적으로 업데이트됩니다.
