BESS란 무엇인가?

전기는 생산되는 순간 사용해야 한다고 생각하기 쉽습니다.

하지만 태양광과 풍력처럼 발전량이 계속 변하는 에너지원이 확대되고 전력망의 안정성과 유연성이 중요해지면서 전기를 저장했다가 필요한 순간 다시 사용하는 기술의 가치가 커지고 있습니다.

그 중심에 있는 것이 바로 BESS(Battery Energy Storage System)입니다.

우리말로는 일반적으로 배터리 에너지저장장치 또는 배터리 에너지저장시스템이라고 부릅니다.

쉽게 말하면,

전력이 남을 때
↓
Battery 충전
↓
에너지 저장
↓
필요한 순간
↓
Battery 방전
↓
전력망 또는 시설에 공급

하는 시스템입니다.

하지만 실제 BESS는 단순히 거대한 배터리 하나를 설치하는 시설이 아닙니다.

수많은 Battery Cell과 Module, Rack, 전력변환장치, 제어시스템, 냉각설비와 안전설비가 결합된 복합 에너지 인프라입니다.

모듈러 BESS란?

BESS를 구성하는 장비를 현장에서 하나씩 조립하지 않고 공장에서 Container 또는 전용 Enclosure 단위로 통합 제작하는 방식입니다.

프로젝트에 따라 하나의 BESS Module 내부에는,

Battery Rack

Battery Management System

DC Cable

Protection Equipment

HVAC 또는 Thermal Management

Fire Detection

Gas Detection 등 안전 관련 시스템

Control System

등이 통합될 수 있습니다.

그리고 현장에서는 여러 BESS Module을 반복 배치해 필요한 저장용량을 구성할 수 있습니다.

즉,

Battery Cell
→ Battery Module
→ Battery Rack
→ BESS Enclosure
→ 여러 BESS Module
→ 대규모 Energy Storage Plant

라는 구조로 이해하면 쉽습니다.

왜 BESS는 모듈러 방식과 잘 맞을까?

배터리 시스템은 반복성이 높습니다.

동일하거나 유사한 Battery Rack을 여러 개 배치하고 필요한 저장용량에 따라 Enclosure의 수를 늘릴 수 있습니다.

예를 들어 개념적으로,

BESS Module A

BESS Module B

BESS Module C

BESS Module D

를 추가해 전체 용량을 확장할 수 있습니다.

이러한 반복 구조는 공장 제작과 표준화, 품질관리, 시험 자동화와 잘 맞습니다.

즉, BESS는 처음부터 제품형 인프라로 발전하기 좋은 특성을 가지고 있습니다.

BESS Container와 Battery Module은 같은 것일까?

용어를 구분해야 합니다.

Battery Cell

전기를 저장하는 가장 기본적인 전기화학 단위입니다.

Battery Module

여러 Cell을 하나의 구조로 묶은 단위입니다.

Battery Rack

여러 Battery Module을 Rack 형태로 구성한 장치입니다.

BESS Container 또는 Enclosure

여러 Battery Rack과 보조 시스템을 하나의 외함 안에 통합한 더 큰 시스템입니다.

따라서 일반적인 대형 BESS 사진에서 보이는 Container 자체를 Battery Module이라고 부르면 기술적으로 혼동될 수 있습니다.

이 글에서는 대형 설치 단위를 주로 BESS Module 또는 BESS Enclosure라는 개념으로 설명하겠습니다.

배터리 Cell이 출발점이다

BESS의 가장 작은 핵심은 Battery Cell입니다.

Cell 내부에서는 전기화학 반응을 통해 에너지를 저장하고 방출합니다.

여러 Cell을 연결하면 더 큰 전압과 용량을 구성할 수 있습니다.

그러나 Cell은 열과 전압, 전류 상태를 적절하게 관리해야 합니다.

따라서 대규모 BESS에서는 Cell을 단순히 많이 넣는 것보다 각 Cell의 상태를 얼마나 정확하게 관리하는가가 매우 중요합니다.

Battery Module

여러 Cell을 하나의 구조 안에 묶으면 Battery Module이 됩니다.

Module은 Cell을 기계적으로 보호하고 전기적으로 연결하며 시스템에 따라 온도 측정 등의 기능과 연결됩니다.

Battery Module 여러 개를 Rack에 설치하면 대용량 저장시스템을 구성할 수 있습니다.

즉,

Cell × 여러 개
= Module

Module × 여러 개
= Rack

이라고 이해할 수 있습니다.

Battery Rack

BESS Container 내부를 보면 캐비닛 또는 Rack 형태의 장비가 길게 배열된 모습을 볼 수 있습니다.

이 안에 Battery Module이 설치됩니다.

Rack 단위에서는 프로젝트와 제품에 따라 전압과 온도 등 주요 상태를 모니터링하고 보호 시스템과 연계합니다.

여러 Rack을 연결하면 하나의 큰 DC Energy Storage System을 구성할 수 있습니다.

BMS란?

BMS는 Battery Management System입니다.

BESS에서 가장 중요한 제어 시스템 중 하나입니다.

배터리는 단순히 충전하고 방전하면 되는 장비가 아닙니다.

각 Cell과 Module의 상태를 지속적으로 관리해야 합니다.

BMS는 시스템 설계에 따라,

Voltage

Current

Temperature

State of Charge

Alarm

등의 정보를 모니터링하고 보호기능과 연계할 수 있습니다.

SOC란?

SOC는 State of Charge입니다.

쉽게 말하면 배터리에 에너지가 얼마나 남아 있는지를 나타내는 개념입니다.

스마트폰의 배터리 잔량과 비슷하게 생각할 수 있습니다.

예를 들어 SOC가 높으면 저장된 에너지가 많고 낮으면 방전된 상태에 가깝습니다.

하지만 대규모 BESS에서는 SOC 계산과 관리가 시스템 운영에 매우 중요합니다.

SOH란?

SOH는 State of Health입니다.

배터리가 처음 상태와 비교해 어느 정도의 성능을 유지하고 있는지를 평가하는 개념입니다.

배터리는 사용하면서 점차 성능이 저하될 수 있습니다.

따라서 장기 운영에서는 SOC뿐 아니라 SOH도 중요합니다.

즉,

SOC = 지금 얼마나 충전되어 있는가?

SOH = 배터리가 얼마나 건강한가?

라고 구분하면 이해하기 쉽습니다.

BESS의 핵심은 DC 전력이다

Battery는 기본적으로 DC, 즉 직류 형태로 전력을 저장합니다.

하지만 일반적인 전력망과 많은 건물 전력 시스템은 AC를 사용합니다.

따라서 BESS와 전력망 사이에는 DC와 AC를 변환하는 장비가 필요합니다.

그 역할을 하는 핵심 장비가 PCS입니다.

PCS란?

PCS는 Power Conversion System입니다.

BESS의 중요한 전력변환장치입니다.

충전할 때는 시스템 구성에 따라 전력망의 AC 전력을 Battery가 사용할 수 있는 DC로 변환합니다.

방전할 때는 Battery의 DC 전력을 AC로 변환하여 전력망이나 시설에 공급합니다.

개념적으로,

Grid AC
↕
PCS
↕
Battery DC

의 관계입니다.

Inverter와 PCS는 무엇이 다를까?

일상적으로 비슷하게 사용되기도 하지만 BESS에서는 PCS가 보다 넓은 시스템 기능을 포함하는 용어로 사용될 수 있습니다.

단순 DC-to-AC 변환뿐 아니라 충·방전 제어와 보호, Grid Interface 등의 기능과 연계될 수 있기 때문입니다.

다만 실제 제품 구성과 용어는 제조사에 따라 달라질 수 있으므로 반드시 공급범위를 확인해야 합니다.

Transformer는 왜 필요할까?

PCS에서 나온 AC 전압이 전력망의 접속전압과 같지 않을 수 있습니다.

따라서 Transformer를 이용해 필요한 전압으로 변환할 수 있습니다.

개념적으로는,

Battery
↓ DC
PCS
↓ AC
Transformer
↓
Switchgear
↓
Grid

와 같은 흐름으로 볼 수 있습니다.

실제 BESS Plant에서는 여러 Battery Enclosure와 PCS, Transformer가 반복 배치될 수 있습니다.

BESS는 하나의 Module 안에 모두 넣을까?

반드시 그렇지는 않습니다.

BESS 시스템은 프로젝트와 제조사에 따라 다양한 Architecture를 가질 수 있습니다.

예를 들어,

Battery Enclosure

배터리 중심

PCS Skid

전력변환장치 중심

Transformer

전압 변환

MV Switchgear

중전압 계통 연결

처럼 기능별로 분리할 수 있습니다.

또는 일부 장비를 더 큰 통합 Module 안에 구성할 수도 있습니다.

따라서 BESS를 공부할 때는 Container 외형보다 시스템 Architecture를 먼저 이해해야 합니다.

BESS Plant의 기본 구조

대규모 BESS를 매우 단순화하면 다음과 같이 볼 수 있습니다.

Battery Enclosure A ─┐

Battery Enclosure B ─┼→ PCS → Transformer → MV System → Grid

Battery Enclosure C ─┘

실제 구성은 훨씬 복잡할 수 있지만 핵심은 저장된 DC Energy를 전력망이 사용할 수 있는 형태로 변환하고 안전하게 연결하는 것입니다.

EMS란?

EMS는 Energy Management System입니다.

BMS가 배터리 내부 상태를 관리한다면 EMS는 더 상위 수준에서 언제 충전하고 언제 방전할 것인지를 관리하는 역할을 할 수 있습니다.

예를 들어,

전력가격

전력망 요구

재생에너지 발전량

시설 Load

SOC

운영전략

등을 고려해 BESS의 충·방전을 제어할 수 있습니다.

BMS와 EMS 차이

간단하게 정리하면,

BMS

배터리를 안전하게 관리한다.

EMS

저장된 에너지를 어떻게 사용할지 관리한다.

그리고 PCS가 실제 전력 변환을 담당합니다.

즉,

BMS = Battery 상태 관리

PCS = Power 변환

EMS = Energy 운영 전략

으로 이해하면 쉽습니다.

SCADA는 어디에 들어갈까?

대규모 BESS Plant에서는 SCADA 시스템을 통해 여러 장비의 상태를 중앙에서 모니터링하고 제어할 수 있습니다.

운영자는 Control Room에서,

Battery SOC

Rack 상태

PCS 상태

Transformer 상태

Alarm

Temperature

Power

Energy

등을 확인할 수 있습니다.

즉, 대규모 BESS는 단순한 배터리 집합이 아니라 디지털로 운영되는 전력 플랜트입니다.

BESS에서 열관리가 중요한 이유

배터리는 충전과 방전 과정에서 열이 발생할 수 있습니다.

또한 외부 기온의 영향을 받습니다.

배터리 성능과 수명, 안전성은 온도와 밀접한 관계가 있기 때문에 적절한 Thermal Management가 중요합니다.

따라서 BESS Enclosure에는 프로젝트와 제품에 따라 HVAC 또는 다른 냉각 시스템이 통합됩니다.

공랭식과 액체냉각

BESS의 Thermal Management에는 다양한 방식이 사용될 수 있습니다.

Air Cooling

공기를 이용해 내부 온도를 관리합니다.

Liquid Cooling

냉각 유체를 이용해 Battery System의 열을 관리합니다.

어떤 방식이 더 적합한지는 Battery Technology와 Energy Density, 외부환경, 효율, 유지관리 요구조건 등에 따라 달라질 수 있습니다.

왜 Liquid Cooling이 주목받을까?

배터리 에너지 밀도가 높아지고 Container 내부에 더 많은 에너지를 저장하면 열관리의 중요성이 더욱 커집니다.

Liquid Cooling은 시스템 설계에 따라 배터리와 보다 직접적으로 열을 교환하고 온도 분포를 관리하는 데 활용될 수 있습니다.

하지만 Pump와 Pipe, Heat Exchanger 등 추가 시스템이 필요할 수 있어 유지관리와 Leak Management도 고려해야 합니다.

즉, 냉각방식은 단순히 효율 하나만으로 결정할 수 없습니다.

BESS와 Cooling Module은 연결되는 기술이다

흥미로운 점은 제16편에서 다룬 Cooling Module 기술이 BESS에도 연결된다는 것입니다.

Battery System이 고밀도화되면 냉각 자체가 하나의 중요한 Subsystem이 됩니다.

즉,

Battery Technology

와

Thermal Management Technology

가 함께 발전해야 합니다.

이것은 AI 데이터센터에서 IT Module과 Cooling Module이 함께 발전하는 것과 매우 비슷합니다.

Thermal Runaway란?

BESS를 이해할 때 반드시 알아야 하는 개념입니다.

Thermal Runaway는 배터리 Cell 내부에서 발열과 반응이 급격하게 증가하고 자체적으로 상황이 악화될 수 있는 위험 상태를 말합니다.

따라서 대규모 Battery System에서는 이러한 위험을 예방하고 감지하며 영향이 확대되지 않도록 하는 설계가 매우 중요합니다.

다만 실제 안전설계는 Battery Chemistry와 시스템 구조, 적용 지역의 규정과 시험기준에 따라 전문적으로 수행해야 합니다.

Cell 하나의 문제가 왜 중요할까?

대규모 BESS에는 매우 많은 Cell이 존재합니다.

따라서 하나의 Cell에서 이상이 발생했을 때 주변 Cell이나 Module로 영향이 확대되지 않도록 하는 것이 중요합니다.

이 때문에 BESS 안전에서는 단순히 “불이 나면 끈다”는 접근보다,

Prevention

Detection

Isolation

Propagation Mitigation

Emergency Response

의 전체 전략이 필요합니다.

BMS가 첫 번째 방어선 중 하나다

BMS는 Battery Voltage와 Temperature 등의 이상 상태를 감지하고 프로젝트 설계에 따라 Alarm이나 보호동작과 연계할 수 있습니다.

예를 들어 특정 Cell 또는 Module의 온도가 비정상적으로 상승하면 운영시스템에 Alarm을 보내고 필요한 보호 로직을 수행할 수 있습니다.

즉, BMS는 단순한 Monitoring Software가 아니라 Battery Safety Architecture의 중요한 구성요소입니다.

Gas Detection은 왜 등장할까?

일부 Battery 이상 상태에서는 특정 가스가 발생할 가능성이 있습니다.

따라서 시스템과 위험평가에 따라 Gas Detection을 안전전략의 일부로 검토할 수 있습니다.

중요한 것은 Sensor 하나를 설치하는 것이 아니라,

어떤 위험을 감지할 것인가?

어디에 설치할 것인가?

Alarm 이후 어떤 동작을 할 것인가?

를 전체 안전 Logic과 연결하는 것입니다.

Smoke·Heat Detection

BESS Enclosure에는 프로젝트 요구조건에 따라 Smoke Detection, Heat Detection 등 다양한 감지시스템이 사용될 수 있습니다.

하지만 Battery Fire의 특성은 일반적인 건축물 화재와 동일하게만 볼 수 없습니다.

따라서 Battery Chemistry와 제조사 시험자료, 적용되는 법규·표준 및 프로젝트별 위험성 평가를 바탕으로 적절한 감지·대응전략을 설계해야 합니다.

Fire Suppression만 설치하면 안전할까?

그렇게 단순하지 않습니다.

BESS 안전은 Fire Suppression 장비 하나로 해결되는 문제가 아닙니다.

Cell 설계

Module Separation

BMS

Thermal Management

Detection

Ventilation

Electrical Protection

Emergency Isolation

Site Layout

Fire Response

등이 함께 작동해야 합니다.

즉, BESS의 안전은 하나의 장비가 아니라 Layered Safety Strategy로 접근해야 합니다.

Module 간 간격도 설계의 일부다

대규모 BESS Plant를 보면 Container들이 일정한 간격을 두고 배치되는 경우가 있습니다.

이 간격은 단순히 트럭이나 작업자가 지나가기 위한 공간만은 아닙니다.

프로젝트에 따라,

Maintenance

Cable Routing

Emergency Access

Fire Safety

Heat Rejection

Replacement

등을 고려해야 합니다.

따라서 BESS Site Layout은 전기설계와 토목설계, 화재안전, 운영계획이 만나는 영역입니다.

BESS Module을 교체할 수 있어야 한다

배터리는 영구적으로 동일한 성능을 유지하는 장비가 아닙니다.

시간과 Cycle에 따라 성능이 변화할 수 있습니다.

따라서 장기적으로는 Rack이나 Module, 또는 Enclosure 수준의 교체가 필요할 수 있습니다.

좋은 BESS Plant는 초기 설치뿐 아니라 미래 교체 경로를 고려해야 합니다.

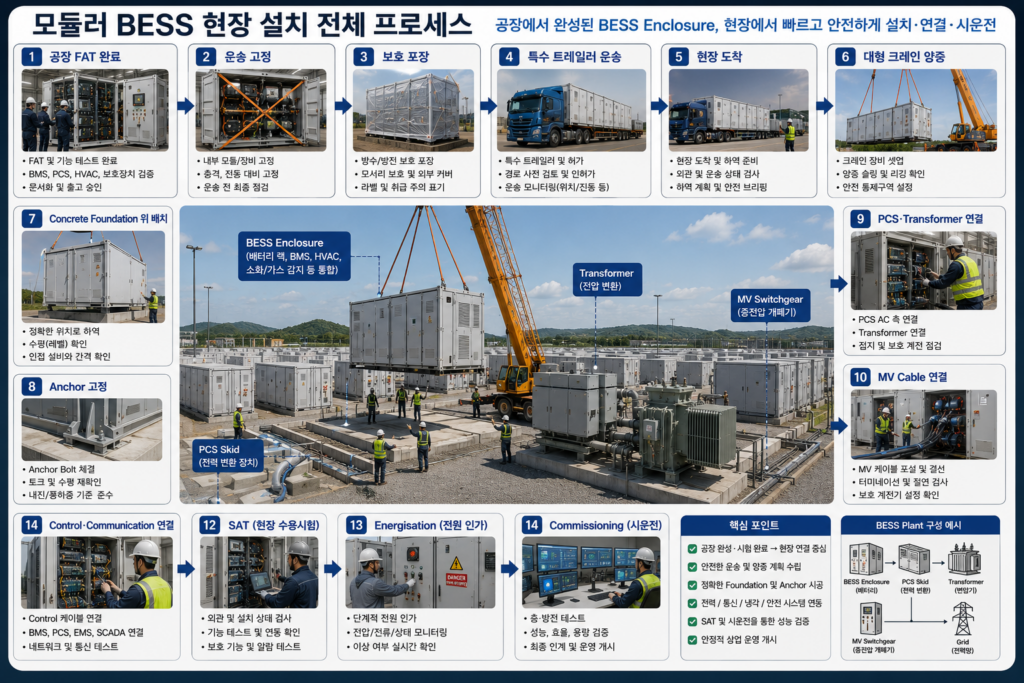

Crane Replacement Zone

BESS Container를 향후 교체해야 한다면 대형 Crane이나 운송차량이 접근할 수 있어야 합니다.

따라서 처음부터 Container 주변을 너무 촘촘하게 배치하면 유지관리와 교체가 어려워질 수 있습니다.

설계자는 다음을 생각해야 합니다.

크레인이 어디에 설 것인가?

Trailer가 어디로 들어오는가?

고장난 Module을 어떻게 빼는가?

새 Module은 어떻게 넣는가?

이것이 Design for Replacement입니다.

Foundation은 어떻게 구성될까?

BESS Enclosure는 상당한 중량을 가질 수 있습니다.

따라서 Foundation은 Module 하중과 지역의 지반조건, 환경하중 등을 고려해 설계해야 합니다.

프로젝트에 따라 Concrete Pad 또는 다른 Foundation System을 사용할 수 있습니다.

중요한 것은 단순히 Container를 올려놓는 것이 아니라,

Anchor

Level

Drainage

Cable Entry

Access

Replacement

까지 함께 검토하는 것입니다.

Cable Trench가 중요한 이유

BESS Plant에는 많은 DC와 AC Cable, Control·Communication Cable이 연결될 수 있습니다.

따라서 Module 배치와 동시에 Cable Route를 계획해야 합니다.

특히 여러 BESS Module을 반복 배치하면 Cable 수량도 크게 증가할 수 있습니다.

BIM 또는 3D Coordination을 통해,

Cable Trench

Cable Tray

Transformer 위치

PCS 위치

Switchgear 위치

를 함께 검토하는 것이 중요합니다.

배수도 안전설계의 일부다

외부에 설치되는 BESS는 비와 주변 지표수 등의 영향을 받을 수 있습니다.

따라서 Module 주변에 물이 고이지 않도록 Site Drainage를 고려해야 합니다.

또한 프로젝트의 안전·환경 요구조건에 따라 비상 상황에서 발생할 수 있는 유출수나 소방수 관리전략도 검토 대상이 될 수 있습니다.

호주에서는 환경조건이 특히 중요하다

호주는 지역에 따라 높은 외기온도와 강한 일사, 해안 염분, 먼지, 산불 위험 등 다양한 환경조건이 존재합니다.

따라서 BESS Enclosure를 호주에 적용할 때는 단순히 해외 표준제품을 가져오는 것보다 실제 설치지역의 환경조건에 맞는 설계 검토가 중요합니다.

특히 Thermal Management와 외피, 부식방지, 현장 배치와 비상 대응은 지역조건과 연결됩니다.

높은 외기온도와 Battery

외기온도가 높으면 Enclosure 내부의 열을 외부로 배출하기가 더 어려워질 수 있습니다.

따라서 Cooling System의 설계조건에서 실제 Site Design Temperature를 고려해야 합니다.

즉, 온화한 기후에서 설계된 동일한 Cooling System이 더운 지역에서도 동일한 성능을 낸다고 가정해서는 안 됩니다.

Dust Management

광산이나 원격 산업지역처럼 먼지가 많은 환경에서는 Filter와 Enclosure Sealing, HVAC Maintenance가 중요할 수 있습니다.

먼지가 내부 장비에 축적되면 냉각과 전기설비 유지관리에 영향을 줄 수 있습니다.

따라서 환경조건도 Module Option으로 표준화할 수 있습니다.

예를 들어,

Standard Climate Package

Hot Climate Package

Coastal Package

Dust Environment Package

처럼 플랫폼을 구성하는 방식입니다.

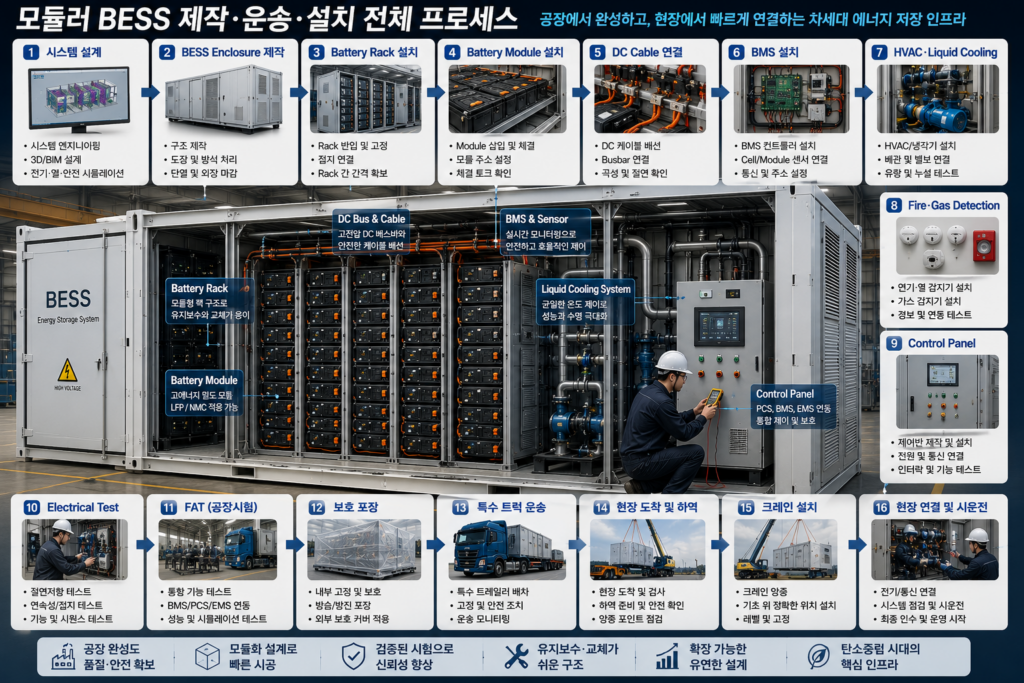

공장에서 무엇을 먼저 만들까?

BESS의 공장 제작은 일반 건축물보다 제조업에 가까운 특징을 가집니다.

개념적인 흐름은 다음과 같습니다.

System Engineering
↓
3D/BIM Layout
↓
Enclosure 제작
↓
Battery Rack 설치
↓
Battery Module 설치
↓
DC Bus·Cable 연결
↓
BMS 설치
↓
HVAC 또는 Liquid Cooling 설치
↓
Fire·Gas Detection 설치
↓
Control System 설치
↓
Electrical Inspection
↓
Functional Test
↓
FAT
↓
출고 준비

실제 Battery Handling과 시험 절차는 제조사·Battery Chemistry·운송규정 등에 따라 전문적으로 관리되어야 합니다.

FAT에서는 무엇을 확인할까?

FAT는 Factory Acceptance Test입니다.

BESS에서는 프로젝트 범위에 따라 다양한 검사가 이루어질 수 있습니다.

개념적으로는,

Visual Inspection

설치상태와 Label 확인

Electrical Check

전기 연결과 절연 등 요구된 항목 확인

BMS Check

Monitoring과 Communication 확인

HVAC Check

냉각·온도관리 기능 확인

Alarm Check

설정된 Alarm과 Interlock 확인

Communication Test

EMS·SCADA와 연결되는 Interface 확인

Documentation Review

도면과 시험기록 확인

등을 포함할 수 있습니다.

FAT가 중요한 이유

BESS는 현장에 설치한 뒤 내부 Rack과 Cable 문제를 수정하기가 어려울 수 있습니다.

특히 원격지 프로젝트라면 전문 엔지니어를 다시 현장으로 보내는 비용이 커집니다.

따라서 가능한 문제를 공장에서 발견하고 수정한 뒤 출고하는 것이 모듈러 방식의 중요한 장점입니다.

공장시험이 현장 Commissioning을 없애는 것은 아니다

E-House와 Cooling Module에서 반복해서 강조한 원칙이 BESS에서도 그대로 적용됩니다.

공장에서 정상 작동한 Module도 운송과 양중을 거칩니다.

현장에서는 PCS와 Transformer, Switchgear, Grid와 새롭게 연결됩니다.

따라서 설치 후에는 다시 검증이 필요합니다.

개념적으로,

Factory FAT
↓
Transport
↓
Installation
↓
Site Inspection
↓
Electrical Connection
↓
SAT
↓
Energisation
↓
Commissioning

순서로 이어집니다.

운송은 BESS 설계의 일부다

BESS Enclosure는 공장에서 완성된 뒤 대형 트럭으로 운송될 수 있습니다.

따라서 설계 초기부터,

Overall Size

Transport Weight

Center of Gravity

Lifting Point

Road Limit

Trailer

Site Access

등을 검토해야 합니다.

특히 Battery가 설치된 상태로 운송되는 경우에는 일반 구조물 운송과 다른 요구조건이 적용될 수 있으므로 관련 운송·위험물 규정과 제조사 절차를 반드시 확인해야 합니다.

운송 중 배터리도 보호해야 한다

운송 과정에서는 진동과 충격이 발생합니다.

따라서 Battery Rack과 내부 부품, Cable, Sensor 등이 운송 조건을 견딜 수 있도록 설계되어야 합니다.

필요한 경우 Temporary Transport Restraint를 적용하고 현장 설치 후 제거할 수 있습니다.

즉, BESS의 구조설계는 정상 운전 상태뿐 아니라 Transportation Condition도 고려해야 합니다.

현장에서는 어떻게 설치할까?

개념적인 설치 흐름은 다음과 같습니다.

특수 트럭 현장 도착
↓
운송 상태 검사
↓
Foundation 확인
↓
Crane Setup
↓
BESS Module 양중
↓
Foundation 위 배치
↓
Level 확인
↓
Anchor 고정
↓
DC·AC Interface 연결
↓
Control·Communication 연결
↓
Cooling·Safety System 확인
↓
SAT
↓
Energisation
↓
Commissioning

BESS는 태양광과 어떻게 연결될까?

태양광 발전은 낮에 많은 전력을 생산하지만 발전량은 시간과 날씨에 따라 달라집니다.

BESS를 함께 사용하면 프로젝트와 운영전략에 따라 생산된 에너지 일부를 저장했다가 다른 시간에 사용할 수 있습니다.

개념적으로,

Solar PV
↓
전력 생산
↓
BESS 충전
↓
필요시간
↓
BESS 방전
↓
Grid 또는 Load

의 관계입니다.

풍력과도 같은 원리다

풍력도 바람에 따라 발전량이 변합니다.

BESS는 이런 변동성을 관리하는 전력 시스템의 하나로 활용될 수 있습니다.

따라서 재생에너지 확대와 함께 대규모 Energy Storage의 중요성도 커지고 있습니다.

데이터센터와 BESS

데이터센터는 전력의 연속성과 품질이 매우 중요합니다.

BESS는 프로젝트 Architecture에 따라 전력망 지원과 Peak Management, 재생에너지 연계 등 다양한 역할을 검토할 수 있습니다.

다만 BESS와 UPS는 목적과 응답특성, 시스템 구성 등이 다를 수 있으므로 BESS가 UPS와 완전히 동일한 장비라고 생각해서는 안 됩니다.

BESS와 UPS의 차이

매우 단순화하면,

UPS

중요 부하에 순간적인 전원 연속성을 제공하는 데 초점을 둘 수 있습니다.

BESS

더 큰 에너지 저장과 충·방전 운영, Grid 또는 시설 에너지 관리에 활용될 수 있습니다.

하지만 기술이 발전하면서 두 시스템의 경계가 일부 영역에서 가까워질 가능성도 있습니다.

따라서 실제 프로젝트에서는 요구되는 Backup Duration과 Power Quality, Grid Service 등을 기준으로 Architecture를 결정해야 합니다.

MW와 MWh는 무엇이 다를까?

BESS를 공부할 때 매우 중요합니다.

MW

얼마나 큰 전력을 순간적으로 공급할 수 있는가를 나타냅니다.

MWh

얼마나 많은 에너지를 저장할 수 있는가를 나타냅니다.

쉽게 비유하면,

MW = 수도관의 굵기

MWh = 물탱크의 크기

와 비슷합니다.

따라서 BESS의 크기를 이야기할 때는 MW와 MWh를 함께 봐야 합니다.

Duration이란?

예를 들어 특정 BESS가 일정한 출력으로 몇 시간 동안 전력을 공급할 수 있는지를 이야기할 때 Duration 개념을 사용합니다.

같은 MW Power라도 저장된 MWh Energy가 다르면 운전 가능한 시간이 달라집니다.

따라서 프로젝트 목적에 따라 필요한 Power와 Energy를 함께 정의해야 합니다.

BESS는 건물이 아니라 Capacity Product가 된다

여기서 모듈러 관점이 다시 중요해집니다.

전통적인 건축에서는 면적을 기준으로 시설을 생각합니다.

하지만 BESS는,

몇 MW인가?

몇 MWh인가?

몇 시간 Duration인가?

로 제품을 정의할 수 있습니다.

즉, 건축면적보다 Power와 Energy Capacity가 제품의 핵심 사양이 됩니다.

필요하면 Module을 추가한다

초기에는 BESS Module 10개를 설치했다고 가정해 보겠습니다.

향후 더 많은 저장용량이 필요해지면 Site와 Electrical Architecture가 이를 수용하도록 처음부터 설계한 경우 추가 Module을 설치하는 전략을 검토할 수 있습니다.

이것이 모듈러 BESS의 중요한 장점 중 하나입니다.

Capacity Expansion by Adding Modules

입니다.

하지만 Container만 추가한다고 끝나는 것은 아니다

Battery Enclosure를 추가하면,

PCS Capacity

Transformer Capacity

MV System

Cable

EMS

Cooling

Site Layout

Grid Connection

등도 함께 검토해야 합니다.

즉, 물리적 공간이 있다고 자동으로 확장 가능한 것은 아닙니다.

Battery Capacity + Power Conversion + Grid Interface

가 함께 확장 가능해야 합니다.

BIM은 BESS에서도 중요하다

BESS Plant는 반복되는 Module이 많아 단순해 보이지만 실제 Site Interface는 복잡합니다.

BIM 또는 3D Coordination을 활용하면,

Foundation

Cable Trench

PCS

Transformer

Switchgear

Access Road

Crane Zone

Drainage

Fire Access

등을 함께 검토할 수 있습니다.

특히 반복 Module의 위치를 표준화하면 설계와 시공 효율을 높일 가능성이 있습니다.

DfMA 관점에서 질문해야 할 것

공장에서 쉽게 제작할 수 있는가?

Rack을 반복 설치할 수 있는가?

Cable 연결이 표준화되어 있는가?

BMS 시험이 가능한가?

Cooling System을 공장에서 검증할 수 있는가?

트럭으로 운송 가능한가?

Crane으로 안전하게 설치할 수 있는가?

현장에서 Interface가 단순한가?

향후 Module을 교체할 수 있는가?

즉, BESS에서도 Design for Manufacture and Assembly가 핵심입니다.

미래주거연구소 CHECK POINT

모듈러 BESS를 이해할 때 다음 항목을 확인해 보세요.

✓ 필요한 Power(MW)가 정의되어 있는가?

✓ 필요한 Energy(MWh)가 정의되어 있는가?

✓ Duration이 명확한가?

✓ Battery Chemistry가 프로젝트 목적과 맞는가?

✓ Cell·Module·Rack 구조를 이해하고 있는가?

✓ BMS Architecture가 명확한가?

✓ PCS 용량과 구성은 적절한가?

✓ Transformer와 Grid Interface가 정의되어 있는가?

✓ EMS 운영전략이 있는가?

✓ SCADA Integration이 가능한가?

✓ Battery Thermal Management가 충분한가?

✓ Site Design Temperature를 고려했는가?

✓ Thermal Runaway 위험을 평가했는가?

✓ Detection과 Isolation 전략이 있는가?

✓ Module 간 배치와 접근성이 적절한가?

✓ 유지관리 통로가 확보되어 있는가?

✓ BESS Enclosure 교체 경로가 있는가?

✓ Crane Access를 고려했는가?

✓ Foundation과 Anchor가 조정되어 있는가?

✓ Cable Trench와 Drainage가 계획되어 있는가?

✓ 공장 FAT 범위가 명확한가?

✓ 운송 조건과 규정을 검토했는가?

✓ Transport Restraint가 필요한가?

✓ 현장 SAT 범위가 정의되어 있는가?

✓ Energisation 절차가 있는가?

✓ Commissioning 책임이 명확한가?

✓ 향후 Battery Module 추가가 가능한가?

✓ PCS·Transformer도 증설 가능한가?

✓ 단순 Container 가격이 아니라 Total Installed Cost를 비교하고 있는가?

좋은 BESS는 배터리를 많이 넣은 Container가 아닙니다. 저장·변환·냉각·제어·안전·운송·교체까지 하나의 시스템으로 설계된 Energy Infrastructure Product입니다.

미래주거연구소 인사이트

모듈러 BESS의 가장 흥미로운 변화는 에너지 저장용량 자체가 제품이 된다는 것입니다.

전통적인 건설은 건물을 먼저 만들고 그 안에 설비를 설치합니다.

하지만 BESS에서는 필요한 Energy Capacity를 먼저 결정하고 그 용량을 만족하는 Module 수량을 계산할 수 있습니다.

즉,

필요한 MWh 결정
↓
Module Capacity 결정
↓
필요 Module 수 계산
↓
PCS·Transformer 구성
↓
Site Layout
↓
공장 제작
↓
현장 연결

이라는 제조업적인 사고가 가능합니다.

앞으로 Power Module과 Cooling Module, BESS가 더욱 표준화되면 대형 인프라 프로젝트도 점점 Capacity Block 방식으로 바뀔 가능성이 있습니다.

Power Block

전력을 공급합니다.

Cooling Block

열을 제거합니다.

Battery Block

에너지를 저장합니다.

이 세 가지를 필요한 만큼 조합하는 것입니다.

제14~17편의 흐름을 하나로 연결하면,

**IT Module

• Power Module
• Cooling Module
• BESS Module**

이라는 미래 인프라 플랫폼이 만들어집니다.

미래주거연구소 한 문장

모듈러 BESS의 핵심은 배터리를 Container에 넣는 데 있지 않습니다. 전기 에너지 저장용량을 시험·운송·설치·교체·확장 가능한 하나의 Capacity Product로 만드는 데 있습니다.

BESS에서 Battery Chemistry가 왜 중요할까?

BESS를 설계할 때 가장 먼저 확인해야 할 요소 중 하나가 어떤 배터리 화학계열을 사용하는가입니다.

배터리 종류에 따라,

에너지 밀도

열적 특성

수명

충·방전 특성

운전온도

안전전략

가격

등이 달라질 수 있기 때문입니다.

즉, BESS는 Container 외형이 같아 보여도 내부 Battery Chemistry가 다르면 시스템 성격이 달라질 수 있습니다.

LFP란?

LFP는 Lithium Iron Phosphate, 즉 리튬인산철 계열 배터리입니다.

대규모 에너지저장장치에서 자주 언급되는 Battery Chemistry 가운데 하나입니다.

일반적으로 LFP는 열적 안정성과 긴 Cycle Life 등의 특성 때문에 Stationary Energy Storage에 활용되는 경우가 많습니다.

하지만 실제 성능과 안전성은 Cell 설계와 제조품질, BMS, 냉각, 시스템 통합 수준에 따라 달라질 수 있습니다.

따라서 단순히 “LFP니까 안전하다”라고 판단해서는 안 됩니다.

NMC란?

NMC는 일반적으로 Nickel Manganese Cobalt 계열의 리튬이온 배터리를 의미합니다.

높은 에너지 밀도가 필요한 분야에서 활용되는 경우가 많습니다.

다만 BESS에서는 단순한 에너지 밀도뿐 아니라,

Cycle Life

열관리

안전전략

공간

비용

프로젝트 목적

을 함께 검토해야 합니다.

즉, 어떤 Battery Chemistry가 절대적으로 최고라고 말하기보다 프로젝트 요구조건에 맞는 Chemistry를 선택하는 것이 중요합니다.

LFP와 NMC를 어떻게 비교할까?

개념적으로 보면 다음과 같습니다.

비교 항목	LFP	NMC
에너지 밀도	상대적으로 낮을 수 있음	상대적으로 높을 수 있음
열적 안정성	장점으로 평가되는 경우 많음	정밀한 열관리 중요
Cycle Life	장점이 있을 수 있음	제품별 차이 큼
공간효율	더 많은 공간 필요 가능	높은 밀도 가능
BESS 적용	매우 활발	프로젝트별 적용
핵심 판단	장기운전·안전·비용	밀도·성능·열관리

다만 실제 제품 선택은 반드시 제조사 데이터와 프로젝트 요구조건을 기준으로 해야 합니다.

Cell은 어떻게 전압과 용량을 키울까?

Battery Cell 하나의 전압과 용량은 제한되어 있습니다.

대형 BESS를 만들기 위해서는 여러 Cell을 연결해야 합니다.

여기서 중요한 것이 Series와 Parallel입니다.

Series 연결

Cell을 직렬로 연결하면 전체 전압을 높일 수 있습니다.

개념적으로,

Cell 1 + Cell 2 + Cell 3 + Cell 4

가 직렬로 연결되면 각 Cell의 전압이 합쳐집니다.

즉,

Series = Voltage 증가

라고 이해하면 쉽습니다.

Parallel 연결

Cell 또는 Battery String을 병렬로 연결하면 전체 전류공급 능력이나 에너지 용량을 높이는 방향으로 구성할 수 있습니다.

쉽게 표현하면,

Parallel = Capacity 증가

라는 개념으로 이해할 수 있습니다.

실제 BESS에서는 Cell·Module·Rack·String 수준에서 전기적 구성이 훨씬 복잡하게 설계됩니다.

Battery String이란?

여러 Battery Module 또는 Rack을 전기적으로 연결해 하나의 DC 회로 단위를 구성하는 개념으로 Battery String이라는 용어를 사용할 수 있습니다.

String이 여러 개 존재하면 BESS는 상당한 DC 전압과 에너지 용량을 갖게 됩니다.

따라서 각 String의 상태를 모니터링하고 이상이 발생했을 때 필요한 범위를 격리할 수 있도록 설계하는 것이 중요합니다.

DC Bus란?

여러 Battery String에서 나온 DC 전력을 하나의 공통 경로로 모으거나 PCS와 연결하기 위한 전기적 경로를 DC Bus라고 이해할 수 있습니다.

개념적으로,

Battery String A ─┐

Battery String B ─┼→ DC Bus → PCS

Battery String C ─┘

의 구조입니다.

DC Bus는 매우 중요한 에너지 흐름 경로이기 때문에 전기적 보호와 Isolation 전략이 필요합니다.

DC Contactor와 Disconnect

BESS에서는 필요할 때 Battery String 또는 Rack을 전기적으로 분리할 수 있어야 합니다.

이를 위해 Contactor와 Disconnect 장치 등이 시스템에 포함될 수 있습니다.

중요한 것은 단순히 전원을 끄는 것이 아닙니다.

이상 상태가 발생했을 때 어느 범위까지 자동 또는 수동으로 격리해야 하는가를 설계해야 합니다.

Fuse와 Protection

대규모 Battery System에서는 고장전류와 이상상태에 대응하기 위한 보호장치가 중요합니다.

프로젝트와 제품에 따라 Fuse 또는 기타 Protection Device가 적용될 수 있습니다.

Protection Coordination이 적절하지 않으면 작은 고장이 더 넓은 범위에 영향을 줄 수 있습니다.

따라서 BESS 전기설계에서는 Battery 자체뿐 아니라 DC Protection Architecture까지 함께 봐야 합니다.

PCS는 어떻게 충전과 방전을 제어할까?

PCS는 Battery DC와 Grid AC 사이에서 전력을 변환합니다.

충전 시에는 Grid 또는 다른 전원에서 받은 AC Power를 Battery에 저장할 수 있는 DC로 변환합니다.

방전 시에는 반대로 Battery DC를 AC로 변환합니다.

하지만 현대 PCS는 단순 변환기만이 아닙니다.

프로젝트에 따라,

Active Power Control

Reactive Power Control

Grid Support

Frequency Response

Voltage Support

등의 기능과 연계될 수 있습니다.

Bidirectional PCS

BESS에서는 충전과 방전이 모두 필요하기 때문에 양방향(Bidirectional) 전력변환이 중요합니다.

즉,

AC → DC

와

DC → AC

를 모두 수행해야 합니다.

따라서 PCS는 BESS의 전력 흐름을 실제로 움직이는 핵심 장비라고 할 수 있습니다.

PCS도 Module화할 수 있다

PCS를 Battery Container 밖의 별도 Skid 또는 Module에 배치할 수 있습니다.

예를 들어,

Battery Enclosure

에너지 저장

PCS Skid

전력 변환

Transformer Skid

전압 변환

으로 기능을 분리할 수 있습니다.

이렇게 하면 각 시스템의 유지관리와 교체, 표준화를 더 명확하게 설계할 수 있습니다.

Transformer는 어떤 역할을 할까?

PCS의 AC Output Voltage와 Grid Connection Voltage가 다를 수 있기 때문에 Transformer를 이용해 필요한 전압으로 변환합니다.

대규모 BESS에서는 여러 PCS Block이 Transformer와 연결되고 이후 중전압 계통으로 모일 수 있습니다.

개념적으로,

Battery
→ PCS
→ Transformer
→ MV Switchgear
→ Grid

의 흐름입니다.

MV는 무엇일까?

MV는 Medium Voltage, 즉 중전압 계통을 의미합니다.

대규모 BESS는 상당한 Power를 처리하기 때문에 낮은 전압으로 장거리 전력을 전달하면 Cable Size와 손실 등의 문제가 커질 수 있습니다.

그래서 Transformer를 통해 전압을 높인 뒤 MV System으로 연결할 수 있습니다.

실제 전압 수준과 구성은 국가·프로젝트마다 달라집니다.

Power Block이라는 개념

대형 BESS에서는 여러 장비를 하나의 반복 가능한 Power Block으로 구성할 수 있습니다.

예를 들어,

**Battery Module Group

• PCS
• Transformer**

를 하나의 반복 단위로 정의하는 방식입니다.

그러면 저장용량이나 Power를 늘릴 때 동일하거나 유사한 Block을 추가할 수 있습니다.

이것이 모듈러 BESS의 제조업적 장점입니다.

BMS는 하나의 시스템이 아니라 계층구조다

대형 BESS에서 BMS는 하나의 컴퓨터만 의미하지 않을 수 있습니다.

여러 수준의 Monitoring과 Control이 계층적으로 구성될 수 있습니다.

개념적으로,

Cell Monitoring

각 Cell 상태

Module / Rack BMS

Module 또는 Rack 관리

System BMS

전체 Battery System 관리

처럼 계층을 나눌 수 있습니다.

제조사마다 명칭은 다를 수 있지만 핵심은 많은 Cell 데이터를 단계적으로 수집·관리하는 것입니다.

Cell Voltage가 중요한 이유

같은 Rack 안의 Cell이라고 해도 완전히 동일하게 행동하지 않을 수 있습니다.

Cell Voltage 차이가 지나치게 커지면 전체 Battery 성능과 안전에 영향을 줄 수 있습니다.

따라서 BMS는 Cell별 Voltage를 모니터링하고 시스템에 따라 Balancing 기능과 연계될 수 있습니다.

Cell Balancing

Cell Balancing은 Cell 간 SOC나 Voltage 차이를 관리하는 기술입니다.

여러 Cell을 직렬로 연결하면 가장 약한 Cell이 전체 String의 운전범위를 제한할 수 있습니다.

따라서 Cell 간 차이를 관리하는 것이 장기적인 성능과 수명에 중요할 수 있습니다.

Temperature Monitoring

BESS에서는 Voltage만큼 Temperature도 중요합니다.

Cell 온도가 비정상적으로 상승하면 안전상의 경고신호가 될 수 있습니다.

따라서 Rack과 Module 내부에는 여러 Temperature Sensor가 배치될 수 있습니다.

중요한 것은 Sensor를 많이 설치하는 것보다 어떤 온도 변화가 발생했을 때 어떤 Control Action을 취하는가입니다.

SOC는 어떻게 운영에 사용될까?

SOC는 단순히 배터리 잔량 표시가 아닙니다.

EMS는 SOC를 바탕으로 충전과 방전 전략을 결정할 수 있습니다.

예를 들어,

SOC가 너무 낮으면 추가 방전을 제한하고,

SOC가 너무 높으면 충전 여유가 줄어듭니다.

따라서 BESS 운영에서는 원하는 서비스를 제공하기 위해 적절한 SOC Window를 관리할 수 있습니다.

100% 충전이 항상 좋은 것은 아니다

배터리의 장기 수명과 운전 전략을 고려하면 항상 0%에서 100%까지 사용하는 것이 최적이 아닐 수 있습니다.

프로젝트와 Battery Chemistry에 따라 특정 SOC 범위 안에서 운전할 수 있습니다.

즉, 설치된 MWh와 실제 운영 가능한 Usable Energy는 다를 수 있습니다.

이 부분은 BESS 경제성 분석에서도 중요합니다.

SOH는 사업성과도 연결된다

Battery가 노화하면 같은 SOC 표시라도 실제 사용 가능한 Energy Capacity가 감소할 수 있습니다.

따라서 BESS의 장기 성능을 평가할 때는 SOH가 중요합니다.

예를 들어 초기 100MWh BESS가 시간이 지나면서 실제 사용 가능한 Capacity가 줄어들 수 있습니다.

이 때문에 계약에서는 장기 성능과 Degradation에 대한 조건을 중요하게 다룰 수 있습니다.

Degradation이란?

Battery는 Cycle과 시간, 온도, 운전조건에 따라 성능이 점차 저하될 수 있습니다.

이를 Degradation이라고 합니다.

즉, BESS는 설치 첫날의 성능만 확인해서는 부족합니다.

몇 년 뒤 얼마나 Capacity가 남는지까지 고려해야 합니다.

Cycle Life

Battery를 충전하고 방전하는 과정을 반복하면 Cycle이 누적됩니다.

얼마나 많은 Cycle을 견딜 수 있는지는 Battery Chemistry와 Depth of Discharge, Temperature, C-rate 등 여러 요소에 영향을 받을 수 있습니다.

따라서 BESS의 수명은 단순히 “10년짜리 Battery”처럼 한 숫자로만 판단하기 어렵습니다.

C-rate란?

C-rate는 Battery를 얼마나 빠르게 충·방전하는지 나타내는 개념입니다.

예를 들어 같은 Energy Capacity라도 짧은 시간에 큰 Power를 출력하면 Battery에 요구되는 운전조건이 달라집니다.

즉, BESS에서는,

Energy Capacity(MWh)

뿐 아니라,

Power(MW)

와

운전시간(Duration)

을 함께 봐야 합니다.

EMS는 언제 충전하고 방전할까?

EMS는 프로젝트의 운영 목적에 따라 충·방전 스케줄을 결정할 수 있습니다.

예를 들어,

재생에너지 저장

Peak Shaving

Grid Support

전력가격 대응

시설 Load Management

등의 전략을 사용할 수 있습니다.

따라서 동일한 Battery Hardware라도 EMS 운영전략에 따라 경제성과 Battery 수명에 차이가 생길 수 있습니다.

Peak Shaving이란?

시설의 전력사용량이 특정 시간에 크게 상승할 때 BESS가 전력을 공급해 Grid에서 가져오는 Peak Demand를 줄이는 전략입니다.

개념적으로,

시설 Load 증가
↓
BESS 방전
↓
Grid Peak 감소

의 방식입니다.

프로젝트와 전력요금 구조에 따라 경제적 가치가 있을 수 있습니다.

Frequency Response

전력망에서는 발전과 소비가 항상 균형을 이루어야 합니다.

BESS는 빠른 응답특성을 활용해 전력망 안정화 서비스에 활용될 수 있습니다.

예를 들어 Frequency가 변할 때 빠르게 충·방전하여 Grid를 지원하는 방식입니다.

이것이 BESS가 단순한 Backup Battery가 아니라 Grid Asset로 평가되는 이유 중 하나입니다.

열관리는 Cell 수명과 안전을 동시에 결정한다

Battery는 온도가 너무 높아도 문제이고 너무 낮아도 성능에 영향을 받을 수 있습니다.

또한 Rack 내부에서 Cell 간 온도차가 너무 크면 일부 Cell이 더 빠르게 노화될 수 있습니다.

따라서 Thermal Management의 목표는 단순히 평균온도를 낮추는 것이 아닙니다.

적절한 온도 + 균일한 온도 분포

를 만드는 것입니다.

Temperature Uniformity

BESS Enclosure 한쪽은 차갑고 다른 쪽은 뜨겁다면 Rack별 성능과 수명이 달라질 수 있습니다.

따라서 Cooling System은 전체 Enclosure의 Temperature Distribution을 고려해야 합니다.

Air Cooling이라면 Airflow Path가 중요하고 Liquid Cooling이라면 Flow Distribution이 중요합니다.

HVAC가 멈추면 어떻게 될까?

Battery가 계속 충·방전하는 동안 Cooling System이 멈추면 내부온도가 상승할 수 있습니다.

따라서 프로젝트 위험도와 요구조건에 따라 Cooling Redundancy나 Alarm, Derating, Shutdown Logic 등을 검토할 수 있습니다.

즉, HVAC는 편의설비가 아니라 Battery Safety System의 일부입니다.

Derating이란?

온도나 기타 조건이 정상 범위를 벗어나면 시스템 출력을 줄여 장비를 보호하는 전략을 Derating이라고 합니다.

예를 들어 내부 온도가 올라갈 때 BESS의 충·방전 Power를 제한할 수 있습니다.

상황이 더 악화되면 Shutdown으로 이어질 수 있습니다.

즉,

정상운전
→ Derating
→ Alarm
→ Isolation / Shutdown

과 같은 단계적 보호전략을 구성할 수 있습니다.

Thermal Runaway의 초기 징후를 어떻게 찾을까?

Thermal Runaway는 갑자기 아무 신호 없이만 발생한다고 단정할 수는 없습니다.

시스템에 따라,

비정상 온도 상승

Cell Voltage 이상

가스 발생

연기

Pressure 변화

등의 신호를 감지할 수 있습니다.

따라서 BESS Safety는 여러 Sensor와 Logic을 결합하는 Multi-Layer Detection이 중요합니다.

Gas Detection의 목적

특정 이상상태에서 발생할 수 있는 가스를 조기에 감지해 Alarm 또는 다른 보호조치와 연계하는 전략을 사용할 수 있습니다.

중요한 것은 Gas Sensor 하나를 설치하는 것보다,

어떤 가스를 감지하는가?

Sensor 위치는 적절한가?

감지 후 Ventilation은 어떻게 동작하는가?

Battery Isolation은 필요한가?

운영자에게 어떻게 통보하는가?

를 하나의 Cause & Effect Logic으로 만드는 것입니다.

Cause & Effect란?

안전 시스템에서 특정 이벤트가 발생했을 때 어떤 동작을 수행하는지 미리 정의하는 Logic입니다.

예를 들어 개념적으로,

High Temperature
→ Alarm

Gas Detection
→ Alarm + Ventilation Action

Critical Condition
→ Battery Isolation + Emergency Response

처럼 구성할 수 있습니다.

실제 Logic은 Battery Technology와 제조사, 프로젝트 위험평가에 따라 전문적으로 설계해야 합니다.

Emergency Shutdown

심각한 이상상태에서 BESS를 안전하게 정지하거나 전기적으로 격리하는 기능을 계획할 수 있습니다.

하지만 단순히 모든 Switch를 끄는 것과는 다릅니다.

Battery 내부에는 에너지가 저장되어 있기 때문에 Grid와 분리하더라도 Battery Energy 자체는 남아 있습니다.

따라서 BESS Emergency Response는 일반 전기설비와 다른 접근이 필요합니다.

E-Stop을 누르면 모든 위험이 사라질까?

그렇지 않습니다.

E-Stop이나 Emergency Shutdown은 전력 흐름과 장비 동작을 중단하는 데 도움을 줄 수 있지만 이미 진행 중인 Cell 내부의 이상반응을 즉시 없애는 것은 별개의 문제일 수 있습니다.

따라서 BESS 안전은,

**Prevention

• Detection
• Isolation
• Mitigation
• Emergency Response**

전체 체계로 접근해야 합니다.

Fire Suppression Strategy

BESS의 Fire Protection은 Battery Chemistry와 Enclosure 구조, 제조사 시험결과, 프로젝트 규정 등에 따라 달라집니다.

따라서 일반 건물의 Fire Suppression 방식을 그대로 적용한다고 생각해서는 안 됩니다.

특히 중요한 것은 Propagation, 즉 한 Cell 또는 Module의 문제가 주변으로 확대되는 것을 어떻게 제한하는가입니다.

Propagation Test가 중요한 이유

Battery System의 안전성을 평가할 때 하나의 Cell 이상이 주변 Cell이나 Module로 어떻게 영향을 주는지 검증하는 시험이 중요할 수 있습니다.

이러한 시험자료는 BESS Site Layout과 Fire Strategy를 결정하는 데 활용될 수 있습니다.

즉, 배터리 안전은 이론만이 아니라 실제 시스템 수준의 시험 데이터가 중요합니다.

Container 내부 압력도 고려해야 할까?

특정 Battery Failure 상황에서 Gas가 발생하면 Enclosure 내부 압력과 Venting 전략이 중요해질 수 있습니다.

따라서 설계에서는 프로젝트 위험성 평가에 따라 Ventilation 또는 Pressure Relief 개념을 검토할 수 있습니다.

실제 상세는 반드시 해당 Battery System의 시험자료와 적용 기준을 따라야 합니다.

Factory FAT는 어디까지 할까?

BESS FAT는 단순히 Battery가 충전되는지 확인하는 시험만이 아닙니다.

프로젝트 범위에 따라 다음을 확인할 수 있습니다.

Visual Inspection

Battery Rack Verification

Cable & Bus Connection

BMS Communication

Sensor Verification

HVAC Operation

Alarm & Interlock

Emergency Stop

Fire/Gas Detection Interface

PCS Communication

EMS/SCADA Interface

Documentation

실제 고전압 시험과 충·방전 시험 범위는 제조사와 프로젝트에 따라 달라질 수 있습니다.

Integrated FAT

BESS Enclosure만 단독으로 시험하는 것보다 Battery·BMS·PCS·EMS 간 Communication을 가능한 범위에서 통합 시험하면 현장 리스크를 줄이는 데 도움이 될 수 있습니다.

예를 들어,

BMS SOC 데이터가 EMS에 전달되는가?

PCS Command가 정상적으로 전달되는가?

Alarm이 SCADA에 표시되는가?

Emergency Shutdown Signal이 올바르게 처리되는가?

등을 확인할 수 있습니다.

FAT 문서는 무엇이 필요할까?

BESS는 장기 운영과 안전관리가 중요하기 때문에 문서 품질도 매우 중요합니다.

프로젝트에 따라,

Single Line Diagram

Battery Layout

Rack Schedule

BMS Architecture

Communication Architecture

Alarm Matrix

Cause & Effect

HVAC Diagram

Fire Safety Interface

FAT Record

Equipment Serial Number

등을 인계할 수 있습니다.

Battery Serial Tracking

대규모 BESS에서는 어떤 Cell·Module·Rack이 어느 Enclosure에 설치되어 있는지 추적할 수 있는 체계를 갖추는 것이 중요할 수 있습니다.

이를 통해 특정 제품 Batch에 문제가 발생했을 때 영향을 받는 장비를 빠르게 확인할 수 있습니다.

즉, BESS는 Digital Traceability가 매우 중요한 산업제품입니다.

운송 전에 SOC를 어떻게 할까?

Battery가 설치된 상태로 운송될 경우 운송 시 SOC와 Packaging, 안전조건은 매우 중요한 요소입니다.

정확한 운송조건은 Battery Chemistry와 제조사 지침, 적용되는 위험물 운송규정 등에 따라 달라질 수 있습니다.

따라서 임의로 SOC를 결정해서는 안 됩니다.

핵심은 BESS가 일반 건축 Module과 달리 저장된 전기화학 에너지를 가진 상태로 운송될 수 있다는 점입니다.

운송 중 Temperature Monitoring

장거리 운송이나 특수 프로젝트에서는 운송 중 온도와 충격, 진동 등의 데이터를 기록하는 방법을 검토할 수 있습니다.

예를 들어 Data Logger를 이용해,

Shock

Tilt

Temperature

Humidity

를 기록할 수 있습니다.

현장 도착 후 비정상적인 운송 이벤트가 있었는지 확인하는 데 도움이 될 수 있습니다.

현장 Foundation에서 무엇을 확인할까?

BESS Enclosure 설치 전에는 다음을 확인해야 합니다.

Foundation Level

Anchor 위치

Cable Opening

Drainage

Module Spacing

Fire Access

Crane Access

Maintenance Zone

특히 수십 개의 Module을 반복 설치한다면 작은 위치오차도 전체 Layout에 누적될 수 있습니다.

Module Spacing은 단순 배치 문제가 아니다

BESS Module 간 간격은 유지관리와 Cable Route뿐 아니라 화재안전과 Heat Rejection, Emergency Access와도 연결될 수 있습니다.

따라서 Layout은 단순히 부지 면적을 최대한 효율적으로 사용하는 문제로만 보면 안 됩니다.

Safety + Operation + Replacement + Expansion

을 함께 고려해야 합니다.

현장 Cable 연결

BESS Enclosure가 설치되면 프로젝트 Architecture에 따라 DC 또는 AC Cable, Control·Communication Cable 등을 연결합니다.

또한 PCS와 Transformer, MV Switchgear와의 Interface를 완성해야 합니다.

이때 Cable Identification과 Termination Quality가 매우 중요합니다.

SAT는 무엇을 확인할까?

SAT는 Site Acceptance Test입니다.

현장 설치 후,

운송 손상 여부

Battery Enclosure 상태

BMS Communication

HVAC

Fire/Gas Detection

PCS Communication

Control Cable

Emergency System

등을 확인할 수 있습니다.

FAT 이후 운송과 설치가 있었기 때문에 다시 검증하는 것입니다.

Energisation 전에는 무엇을 볼까?

BESS Energisation은 단계적으로 진행하는 것이 중요합니다.

프로젝트 절차에 따라,

Electrical Inspection

Earthing

Cable Termination

Protection Setting

BMS 상태

HVAC 상태

Alarm

Emergency Stop

Communication

등을 확인할 수 있습니다.

목표는 전원을 넣고 문제를 찾는 것이 아니라 전원을 넣기 전에 가능한 문제를 제거하는 것입니다.

First Charge / Discharge

초기 Commissioning에서는 Battery System을 단계적으로 충전·방전하며 성능과 Communication, Control을 확인할 수 있습니다.

예를 들어,

SOC Tracking

PCS Response

Temperature

Current

Voltage

Alarm

EMS Command

등을 확인할 수 있습니다.

이 과정은 단순한 “작동 확인”을 넘어 BESS 전체 Architecture가 정상적으로 연결되었는지를 검증하는 단계입니다.

Capacity Test

BESS의 실제 사용 가능한 Energy Capacity를 검증하기 위해 프로젝트 계약조건에 따라 Capacity Test를 수행할 수 있습니다.

설치된 MWh가 설계와 계약 요구조건을 만족하는지 확인하는 중요한 시험입니다.

다만 시험방법과 기준은 프로젝트에 따라 달라질 수 있습니다.

Round-Trip Efficiency

BESS에서는 충전할 때 넣은 Energy와 방전할 때 다시 꺼낼 수 있는 Energy 사이에 차이가 발생합니다.

이 관계를 평가하는 지표 중 하나가 Round-Trip Efficiency입니다.

Battery와 PCS, Transformer 등에서 손실이 발생하기 때문입니다.

따라서 BESS의 경제성을 판단할 때 단순 저장용량뿐 아니라 전체 시스템 효율을 함께 봐야 합니다.

Auxiliary Load도 잊으면 안 된다

BESS 자체를 운영하기 위해 HVAC와 Control System, Pump, Fan 등의 보조전력이 필요할 수 있습니다.

따라서 전체 효율을 계산할 때는 이러한 Auxiliary Load도 고려해야 합니다.

특히 고온지역에서 Cooling Energy가 커지면 실제 Net Efficiency에 영향을 줄 수 있습니다.

Performance Guarantee

대형 BESS 프로젝트에서는 계약상 성능보증 항목이 중요할 수 있습니다.

예를 들어,

Power

Energy Capacity

Efficiency

Availability

Degradation

등이 포함될 수 있습니다.

따라서 Commissioning은 단순한 기술적 시험을 넘어 계약상 성능을 검증하는 과정이 될 수 있습니다.

Availability란?

BESS가 필요한 시간에 실제로 운전 가능한 상태에 있는 비율을 평가하는 개념입니다.

아무리 큰 Capacity가 있어도 장비 고장으로 자주 사용할 수 없다면 사업 가치가 떨어집니다.

따라서 BESS는 Capacity뿐 아니라 Reliability와 Availability까지 함께 관리해야 합니다.

호주에서 BESS를 적용할 때 중요한 것

호주는 전력망과 재생에너지, 대규모 배터리 프로젝트 측면에서 중요한 시장 중 하나이지만 실제 프로젝트에서는 설치지역의 규정과 Grid Connection 조건을 정확하게 확인해야 합니다.

특히 다음을 검토해야 합니다.

Grid Connection Requirements

전기설비 규정

Battery Safety

Fire Strategy

Environmental Conditions

Transport

High Ambient Temperature

Bushfire Exposure

Coastal Corrosion

Remote Site Access

Grid Connection이 생각보다 어렵다

BESS를 설치했다고 바로 전력망에 연결할 수 있는 것은 아닙니다.

대규모 BESS는 Grid에 상당한 영향을 줄 수 있기 때문에 Network 요구사항과 보호·제어, Power Quality 등을 검토해야 합니다.

따라서 초기 설계부터 Grid Connection Study와 프로젝트 전기설계를 함께 진행하는 것이 중요합니다.

호주의 높은 일사와 외기온도

옥외 BESS Container가 강한 햇빛에 노출되면 외피와 Cooling System의 열부하가 증가할 수 있습니다.

따라서 Battery System의 Rated Condition과 실제 Site Ambient Condition을 비교해야 합니다.

필요한 경우 Thermal Management Capacity를 지역조건에 맞게 조정해야 합니다.

Bushfire Risk

일부 지역에서는 산불 위험과 관련된 Site Planning이나 비상 대응을 검토해야 할 수 있습니다.

BESS 자체의 Fire Safety뿐 아니라 주변 환경의 화재 위험도 함께 고려해야 합니다.

따라서 Site Selection 단계부터 화재안전과 Emergency Access를 검토하는 것이 중요합니다.

Coastal Environment

해안지역에서는 염분에 의한 부식 가능성이 있습니다.

Enclosure와 HVAC Coil, External Equipment, Support Structure 등에 적절한 Material과 Coating을 적용해야 할 수 있습니다.

즉, 동일한 BESS Platform이라도 지역별 Environment Package가 필요할 수 있습니다.

원격지 BESS

광산이나 원격 산업시설에서는 Grid가 약하거나 독립적인 전력 시스템을 운영하는 경우가 있을 수 있습니다.

BESS를 Solar·Wind 또는 Generator와 함께 사용하면 프로젝트에 따라 전력운영 유연성을 높일 수 있습니다.

하지만 원격지는 유지관리 인력이 제한될 수 있기 때문에 Remote Monitoring과 Spare Parts 전략이 중요합니다.

Remote Monitoring이 왜 중요할까?

운영자가 매일 현장에 갈 수 없는 경우 SCADA와 EMS를 통해,

SOC

SOH

Temperature

PCS 상태

Alarm

HVAC

Fire Detection

를 원격으로 확인할 수 있어야 합니다.

즉, BESS는 설치하는 순간부터 Digital Operation이 기본이 되는 인프라라고 볼 수 있습니다.

미래주거연구소 CHECK POINT

BESS 실무 설계를 검토한다면 다음을 확인해 보세요.

✓ LFP·NMC 등 Battery Chemistry가 프로젝트 목적과 맞는가?

✓ Cell·Module·Rack 전기구성이 명확한가?

✓ Series·Parallel Architecture가 정의되어 있는가?

✓ Battery String별 Isolation이 가능한가?

✓ DC Protection이 적절한가?

✓ PCS가 필요한 MW를 지원하는가?

✓ Transformer와 MV 계통이 적절한가?

✓ BMS가 Cell·Rack·System 수준에서 상태를 관리할 수 있는가?

✓ SOC Algorithm과 운영 Window가 정의되어 있는가?

✓ SOH와 Degradation 전략이 있는가?

✓ Cycle Life 가정이 사업모델과 맞는가?

✓ EMS 충·방전 전략이 명확한가?

✓ Thermal Management가 최대 부하와 Site Ambient를 고려하는가?

✓ Rack 간 Temperature Uniformity가 확보되는가?

✓ HVAC 고장 시 Derating 또는 Shutdown 전략이 있는가?

✓ Thermal Runaway Detection이 다중 계층으로 구성되는가?

✓ Gas·Smoke·Heat Detection이 Cause & Effect와 연결되는가?

✓ Emergency Shutdown의 실제 격리범위가 명확한가?

✓ Module-to-Module Propagation Risk를 평가했는가?

✓ Factory FAT 범위와 합격기준이 정의되어 있는가?

✓ BMS·PCS·EMS Integrated Test가 가능한가?

✓ Battery Serial Tracking 체계가 있는가?

✓ 운송 시 SOC와 위험물 요구조건을 확인했는가?

✓ Shock·Tilt·Temperature Monitoring이 필요한가?

✓ Foundation·Cable·Drainage Interface가 조정되어 있는가?

✓ Module 간 간격이 유지관리·화재·교체를 고려하는가?

✓ SAT 범위가 명확한가?

✓ Energisation 절차가 정의되어 있는가?

✓ First Charge/Discharge Test 계획이 있는가?

✓ Capacity Test가 계약에 포함되는가?

✓ Round-Trip Efficiency를 검증하는가?

✓ Auxiliary Load까지 포함해 실제 효율을 보는가?

✓ Availability와 Degradation 보증조건이 명확한가?

✓ Grid Connection 요구조건을 조기에 확인했는가?

✓ 향후 추가 Battery Block을 수용할 수 있는가?

좋은 BESS는 Battery Container 하나가 정상 작동하는 시스템이 아닙니다. Cell부터 Grid까지 전기·열·안전·제어가 하나의 Architecture로 연결되고 장기 성능까지 검증 가능한 Energy Storage Platform이어야 합니다.

미래주거연구소 인사이트

BESS를 깊게 보면 모듈러 건축과 제조업이 만나는 지점이 매우 선명하게 보입니다.

전통적인 발전시설에서는 거대한 설비를 현장에 맞춰 설계하고 구축했습니다.

하지만 BESS는 처음부터 Capacity Block으로 생각하기 쉽습니다.

예를 들어 하나의 Block을,

**Battery Enclosure

• PCS
• Transformer**

로 구성하고 필요한 MW와 MWh에 따라 Block 수를 늘립니다.

이렇게 되면 공장에서는 동일하거나 유사한 Block을 반복 생산하고 FAT를 수행할 수 있습니다.

현장에서는 Foundation과 MV Cable, Communication Interface를 연결합니다.

그리고 수요가 증가하면 새 Block을 추가합니다.

몇 년 뒤 Battery Technology가 바뀌면 새로운 세대 Module로 일부 교체할 수도 있습니다.

즉, 에너지 저장 인프라가 고정된 대형 설비에서 업그레이드 가능한 제품 플랫폼으로 변화할 수 있습니다.

그리고 이 변화는 지금까지의 시리즈와 정확히 연결됩니다.

E-House = 전력을 제어·분배

Cooling Module = 열을 제거

BESS = 전력을 저장

Modular Data Center = 이 모든 인프라를 이용해 컴퓨팅 수행

각각의 Module이 독립된 제품이면서 동시에 하나의 더 큰 시스템을 구성합니다.

미래주거연구소 한 문장

모듈러 BESS의 진짜 경쟁력은 배터리를 많이 저장하는 데 있지 않습니다. Cell부터 Grid까지 모든 에너지 흐름을 표준화된 Capacity Block으로 만들고, 그 성능과 안전을 반복적으로 검증할 수 있다는 데 있습니다.

자주 묻는 질문(FAQ)

BESS는 시간이 지나면 저장용량이 줄어드나요?

그럴 수 있습니다.

배터리는 사용시간과 충·방전 Cycle, 운전온도, SOC 범위와 운전조건 등에 따라 성능이 점차 변할 수 있습니다.

이를 Battery Degradation, 즉 배터리 열화라고 합니다.

따라서 설치 첫날의 MWh만 보고 BESS를 평가해서는 부족합니다.

중요한 것은,

몇 년 뒤에도 얼마의 사용 가능한 Energy Capacity를 유지할 것인가

입니다.

용량이 줄면 BESS 전체를 교체해야 하나요?

반드시 그렇지는 않습니다.

프로젝트 Architecture에 따라 일부 Battery Rack을 추가하거나 새로운 Battery Enclosure를 증설하는 Augmentation 전략을 사용할 수 있습니다.

또는 오래된 Battery Block 일부를 더 새로운 제품으로 교체하는 방법도 검토할 수 있습니다.

즉, BESS는 처음 설치한 상태로 평생 고정되는 시스템이 아니라 운영 중 용량을 보완하거나 일부를 갱신할 수 있는 인프라로 설계할 수 있습니다.

Battery Rack 하나만 교체할 수 있나요?

제품과 시스템 구조에 따라 가능 여부가 달라집니다.

Rack 단위 교체가 가능하도록 설계되어 있다면 특정 Rack을 전기적으로 격리하고 안전하게 분리한 뒤 교체할 수 있습니다.

하지만 새 Rack과 기존 Rack의 전압·Chemistry·BMS·Firmware·성능 특성이 맞아야 합니다.

따라서 단순히 물리적으로 들어맞는다고 교체 가능한 것은 아닙니다.

PCS는 Battery보다 오래 사용할 수 있나요?

장비별 수명과 운전조건이 다르므로 일반화하기 어렵습니다.

Battery와 PCS, Transformer, HVAC, Control System은 서로 다른 교체주기를 가질 수 있습니다.

따라서 BESS의 장기 운영전략은 시스템 전체를 한 번에 교체하는 방식보다 장비별 Lifecycle을 따로 관리하는 방식이 더 합리적일 수 있습니다.

BESS를 10년 뒤 더 큰 용량으로 업그레이드할 수 있나요?

처음부터 확장을 고려하면 가능성을 높일 수 있습니다.

다만 부지 공간만 남겨두는 것으로는 부족합니다.

PCS

Transformer

MV Switchgear

Cable

EMS

Grid Connection

Foundation

Cooling

등이 추가 Capacity를 받아들일 수 있어야 합니다.

즉, Battery 공간 + 전력변환 + Grid Interface가 함께 확장 가능해야 합니다.

Battery Degradation은 왜 발생할까?

배터리는 반복적으로 충전하고 방전하는 과정에서 내부 화학적·물리적 변화가 발생할 수 있습니다.

또한 사용하지 않는 기간에도 시간에 따른 노화가 진행될 수 있습니다.

따라서 Degradation은 크게,

Cycle Aging

충·방전 반복에 따른 열화

Calendar Aging

시간 경과에 따른 열화

로 생각할 수 있습니다.

실제 열화 속도는 Battery Chemistry와 온도, SOC, 운전전략에 따라 달라집니다.

높은 온도가 왜 중요한가?

배터리는 온도에 민감합니다.

높은 온도에서 장기간 운전하면 성능 저하가 빨라질 수 있습니다.

반대로 너무 낮은 온도도 충·방전 성능에 영향을 줄 수 있습니다.

따라서 BESS Thermal Management는 단순히 화재위험을 줄이는 시스템이 아닙니다.

장기 Capacity를 보호하는 수명관리 시스템이기도 합니다.

SOC Window가 수명과 연결되는 이유

Battery를 항상 최대 충전과 깊은 방전 범위까지 사용하는 것이 장기 수명에 유리하지 않을 수 있습니다.

프로젝트와 Battery Chemistry에 따라 일정한 SOC 범위 안에서 운영할 수 있습니다.

이 경우 설치된 Nominal Capacity와 실제 운영에 사용하는 Usable Capacity가 달라질 수 있습니다.

즉,

더 넓게 사용하면 초기 활용도는 높아질 수 있지만

장기 수명에는 다른 영향이 있을 수 있습니다.

따라서 BESS 운영은 Capacity와 수명의 균형입니다.

Depth of Discharge란?

Depth of Discharge(DOD)는 Battery Capacity를 얼마나 깊게 사용하는지를 나타내는 개념입니다.

예를 들어 Battery를 거의 완전히 충전한 상태에서 매우 낮은 SOC까지 사용하는 것과 일부 범위 안에서만 사용하는 것은 운전조건이 다릅니다.

DOD와 Cycle Life 사이의 관계는 Battery 제품과 Chemistry에 따라 다르므로 제조사 데이터와 계약조건을 확인해야 합니다.

Augmentation이란?

BESS에서 매우 중요한 개념입니다.

Augmentation은 시간이 지나면서 감소하는 저장용량을 보완하거나 목표 Capacity를 유지하기 위해 Battery Capacity를 추가하는 전략입니다.

예를 들어 초기에는 100MWh를 설치했지만 몇 년 뒤 열화로 실제 사용 가능한 Capacity가 줄어든다면 추가 Battery Module이나 Enclosure를 설치해 목표 Capacity를 유지할 수 있습니다.

즉,

Degradation 발생
↓
Usable Energy 감소
↓
새 Battery Capacity 추가
↓
Target Capacity 유지

의 개념입니다.

Augmentation은 언제 계획해야 할까?

완공 후 Capacity가 부족해진 뒤 처음 생각하면 늦을 수 있습니다.

초기 설계 단계에서 이미,

향후 Module 설치 공간

Foundation

Cable Route

PCS 여유

Transformer Capacity

EMS 확장

SCADA I/O

Maintenance Access

를 고려하는 것이 좋습니다.

즉, Augmentation은 운영팀의 나중 문제가 아니라 초기 설계조건입니다.

새로운 Battery와 오래된 Battery를 같이 써도 될까?

이 부분은 단순하지 않습니다.

새 Battery와 기존 Battery는 SOH와 내부저항, 실제 Capacity 등이 다를 수 있습니다.

따라서 동일 시스템에 연결할 때는 제조사의 Architecture와 BMS·PCS 제어전략을 따라야 합니다.

무조건 새 Rack을 기존 Rack 옆에 꽂는 식으로 접근해서는 안 됩니다.

중요한 것은 Electrical Compatibility + Control Compatibility + Safety Compatibility입니다.

Augmentation Block을 별도로 만든다면?

한 가지 전략은 기존 Battery String에 새 Rack을 직접 섞기보다 새로운 Battery Enclosure와 PCS Block을 별도 Capacity Block으로 추가하는 것입니다.

예를 들어,

기존 Block A

기존 Battery + PCS

신규 Block B

신규 Battery + PCS

처럼 분리할 수 있습니다.

그러면 세대가 다른 Battery System을 독립적으로 제어하기 쉬울 수 있습니다.

실제 최적 Architecture는 프로젝트에 따라 달라집니다.

Repowering이란?

BESS가 장기간 운영된 뒤 Battery Technology와 장비 성능이 크게 발전하면 기존 설비 일부를 새 장비로 교체하는 전략을 Repowering이라고 부를 수 있습니다.

예를 들어,

오래된 Battery Enclosure를 제거하고

새로운 고밀도 Battery Enclosure를 설치하며

필요한 경우 PCS와 EMS를 업그레이드하는 방식입니다.

즉, 기존 부지와 Grid Connection을 활용하면서 에너지저장 설비의 핵심 장비를 새로운 세대로 갱신하는 것입니다.

Repowering과 Augmentation 차이

간단하게 구분하면,

Augmentation

기존 시스템을 유지하면서 Capacity를 추가

Repowering

노후 또는 구형 장비를 새로운 장비로 갱신

입니다.

둘을 함께 사용할 수도 있습니다.

예를 들어 일부 기존 Block을 유지하면서 신규 Block을 추가하고 오래된 Block부터 단계적으로 교체할 수 있습니다.

BESS의 유지관리에서 가장 중요한 것은 무엇일까?

배터리만 보면 안 됩니다.

BESS에는 여러 Subsystem이 있기 때문입니다.

주요 유지관리 대상에는,

Battery Rack

BMS

PCS

Transformer

Switchgear

HVAC

Liquid Cooling

Fire·Gas Detection

EMS

SCADA

Cable

등이 포함될 수 있습니다.

즉, BESS는 전기 + 배터리 + 기계 + 제어 + 안전을 함께 관리해야 하는 복합 Plant입니다.

Battery Rack 유지관리

Rack 자체는 일반적인 회전기계처럼 매일 기계적인 정비를 하는 장비는 아닐 수 있습니다.

하지만 운영데이터를 통해,

Cell Voltage

Temperature

SOC

SOH

Alarm

Communication

등을 지속적으로 확인할 필요가 있습니다.

비정상적인 Rack이 발견되면 해당 Rack을 격리하고 원인을 분석할 수 있어야 합니다.

데이터가 유지관리의 핵심이다

BESS는 다른 기계설비보다 훨씬 많은 데이터를 생성할 수 있습니다.

수천 개 또는 수만 개의 Cell 상태가 기록될 수 있기 때문입니다.

따라서 유지관리 전략은 단순한 정기점검만으로는 부족할 수 있습니다.

Trend Analysis

Alarm History

Temperature Pattern

Voltage Deviation

SOH Trend

등을 분석하면 이상 징후를 더 일찍 발견하는 데 도움이 될 수 있습니다.

Predictive Maintenance

운영데이터가 충분히 축적되면 특정 Rack이나 HVAC, PCS의 이상 가능성을 사전에 예측하는 방향으로 발전할 수 있습니다.

예를 들어,

Cell Temperature 편차 증가

PCS 효율 저하

Cooling Energy 증가

Battery Internal Resistance 변화

등을 분석할 수 있습니다.

이것이 Predictive Maintenance입니다.

HVAC 유지관리를 가볍게 보면 안 된다

BESS에서는 Cooling System이 Battery 수명과 안전에 직접 연결될 수 있습니다.

따라서 Filter와 Fan, Pump, Heat Exchanger, Refrigeration System 등이 정상적으로 작동하는지 확인해야 합니다.

특히 먼지가 많은 환경에서는 Filter가 빠르게 막힐 수 있습니다.

HVAC 고장은 단순히 실내가 더워지는 문제가 아니라 Battery Derating 또는 Shutdown으로 이어질 수 있습니다.

Liquid Cooling 유지관리

Liquid Cooling 방식에서는,

Pump

Coolant

Filter

Pipe

Connection

Leak Detection

Heat Exchanger

등을 관리해야 합니다.

냉각유체의 품질과 누수, Flow 저하가 Battery Thermal Performance에 영향을 줄 수 있습니다.

따라서 Liquid Cooling BESS는 Battery System이면서 동시에 작은 Cooling Plant이기도 합니다.

PCS 교체는 어떻게 준비할까?

PCS도 영구장비는 아닙니다.

장기적으로 Power Electronics가 노후화되거나 기술이 발전하면 교체가 필요할 수 있습니다.

PCS Skid를 독립된 Module로 구성하면 Battery Enclosure 전체를 건드리지 않고 PCS만 교체하기 쉬울 수 있습니다.

이것이 기능별 Module 분리의 장점입니다.

Transformer도 Lifecycle이 다르다

Transformer와 Battery의 수명은 같지 않을 수 있습니다.

따라서 장기 BESS 프로젝트에서는 Battery가 여러 번 교체되는 동안 Transformer와 MV Infrastructure를 계속 사용하는 전략도 가능할 수 있습니다.

이 경우 초기 Transformer와 Cable·Foundation의 장기 확장성을 잘 계획하는 것이 중요합니다.

BESS를 처음부터 ‘교체 가능한 플랜트’로 만든다

대규모 BESS의 미래 설계에서 중요한 개념입니다.

다음과 같은 요소를 표준화하면 교체성이 높아질 수 있습니다.

Foundation Grid

Module Spacing

Cable Interface

Communication Interface

Lifting Point

PCS Connection

MV Connection

Module ID

즉, 특정 제조사의 한 세대 제품에만 맞는 Site가 아니라 미래의 다른 Module도 연결할 수 있는 Platform으로 만드는 것입니다.

표준 Interface가 왜 중요한가?

Battery Technology는 빠르게 발전합니다.

10년 뒤 같은 외형과 같은 Connector, 같은 Communication Protocol이 유지된다고 보장하기 어렵습니다.

따라서 가능한 부분에서는 Site 쪽 Interface를 표준화하고 제조사 특화 부분은 Adapter 또는 설계구간으로 분리하는 전략을 고려할 수 있습니다.

이것이 Vendor Lock-in을 줄이고 장기적인 Repowering 가능성을 높이는 방법 중 하나입니다.

Vendor Lock-in이란?

특정 제조사의 장비와 규격에 지나치게 의존해 향후 다른 제조사의 제품으로 교체하기 어려워지는 상황을 말합니다.

BESS는 수명이 긴 인프라이지만 Battery Technology는 빠르게 변합니다.

따라서 발주자는 초기 가격뿐 아니라 향후 교체 가능성과 장기 부품·Software 지원도 함께 봐야 합니다.

Firmware와 Software도 자산이다

BMS와 PCS, EMS는 Software에 크게 의존합니다.

따라서 장기 운영에서는,

Firmware Update

Cybersecurity

Communication Protocol

Software License

Remote Support

Data Ownership

도 중요한 관리항목이 됩니다.

즉, BESS 유지관리는 물리적인 Battery 교체만의 문제가 아닙니다.

Cybersecurity도 중요해진다

BESS가 Grid와 EMS, SCADA에 연결되면서 통신 네트워크는 중요한 인프라가 됩니다.

따라서 Remote Access와 User Account, Network Segmentation, Software Update 등의 Cybersecurity 전략도 필요합니다.

특히 원격 운영되는 대형 BESS에서는 더욱 중요합니다.

Warranty는 Battery 구매보증과 다르다

대형 BESS 프로젝트의 Warranty는 단순히 “고장 나면 새 Battery를 준다”는 수준보다 복잡할 수 있습니다.

계약에 따라,

Capacity Retention

Energy Throughput

Cycle

Efficiency

Availability

Equipment Warranty

등의 조건이 포함될 수 있습니다.

따라서 발주자는 어떤 성능이 어느 기간 동안 보장되는지 정확히 이해해야 합니다.

Capacity Retention Guarantee

예를 들어 일정 기간 뒤에도 초기 Capacity의 특정 비율 이상을 유지하도록 보장하는 조건을 둘 수 있습니다.

하지만 단순한 연도만 보면 안 됩니다.

운영조건과 Cycle, Temperature, Energy Throughput에 따라 보증조건이 달라질 수 있기 때문입니다.

즉, Warranty는 운영 프로파일과 연결된 계약일 수 있습니다.

Energy Throughput Guarantee

Battery가 수명 동안 총 얼마나 많은 Energy를 충·방전할 수 있는지를 기준으로 보증하는 방식이 있을 수 있습니다.

이 경우 단순히 몇 년 사용했는지가 아니라 실제 운전량이 중요해집니다.

따라서 EMS의 운영전략이 Warranty와 직접 연결될 수 있습니다.

Availability Guarantee

BESS가 필요한 시간에 실제 운전 가능한 상태를 유지하는 비율을 보장하는 조건입니다.

Battery는 충분해도 PCS 고장이나 Cooling System 문제로 자주 정지한다면 Availability가 낮아질 수 있습니다.

따라서 시스템 전체의 신뢰성을 평가해야 합니다.

Performance Guarantee에서 Auxiliary Load를 봐야 한다

BESS가 충전과 방전하는 과정에는 Battery와 PCS 손실뿐 아니라 HVAC와 Pump, Control System의 전력사용이 발생합니다.

따라서 효율 보증에서 Gross Efficiency를 말하는지 Net Efficiency를 말하는지 확인하는 것이 중요합니다.

보조전력까지 포함했는가?

가 핵심 질문입니다.

발주자가 반드시 확인해야 할 계약 질문

어떤 Capacity가 보증되는가?

Nominal인가 Usable인가?

어떤 SOC Window에서 측정하는가?

어떤 Temperature 조건인가?

몇 Cycle 또는 어느 Energy Throughput까지 보증되는가?

Degradation 기준은 무엇인가?

Augmentation 비용은 누구 부담인가?

고장난 Rack 교체는 누가 수행하는가?

Software Support는 몇 년인가?

Spare Parts는 얼마나 유지되는가?

Warranty 시작 시점은 FAT인가 COD인가?

이 질문들을 계약 전에 명확히 해야 합니다.

COD란?

COD는 일반적으로 Commercial Operation Date, 즉 상업운전 개시일을 의미합니다.

대형 프로젝트의 Warranty나 성능보증 시작 시점을 COD와 연결하는 경우가 있을 수 있습니다.

따라서 제품 출고일, 현장 Energisation, Commissioning 완료, COD 중 어느 시점부터 보증이 시작되는지 확인해야 합니다.

발주자는 제품보다 Lifecycle Cost를 봐야 한다

가장 저렴한 BESS Container를 선택했다고 전체 프로젝트가 가장 경제적인 것은 아닐 수 있습니다.

장기 비용에는,

초기 구매

운송

설치

Grid Connection

Commissioning

HVAC Energy

Maintenance

Augmentation

Battery Replacement

PCS Replacement

Software

Spare Parts

Recycling

등이 포함됩니다.

따라서 Lifecycle Cost로 비교해야 합니다.

제작사·공급사를 비교할 때 무엇을 볼까?

첫째, Battery Cell과 System에 대한 Traceability가 있는가?

둘째, BMS와 PCS Integration 경험이 있는가?

셋째, 실제 System-Level Test Data가 있는가?

넷째, Thermal Management 설계 능력이 있는가?

다섯째, FAT와 현장 Commissioning 지원 경험이 있는가?

여섯째, 장기 Warranty와 Service Network가 있는가?

일곱째, Battery Recycling 또는 End-of-Life 전략을 제공하는가?

즉, 단순한 Container 제조능력보다 장기적인 Energy Storage Platform 공급능력을 봐야 합니다.

Digital Twin은 BESS에서 특히 강력하다

BESS는 Module과 Rack, Cell 수준의 데이터를 지속적으로 생성합니다.

이를 Digital Twin과 연결하면,

각 Module 위치

Battery Serial Number

SOC

SOH

Temperature

Alarm History

PCS Efficiency

HVAC 상태

Maintenance

Warranty 정보

를 하나의 디지털 자산으로 관리할 수 있습니다.

Module Digital Passport

각 BESS Enclosure에 Digital Passport를 부여할 수 있습니다.

여기에는,

제조일

Cell Batch

Rack 구성

BMS Version

FAT Record

운송 기록

SAT

Commissioning

Software Version

Maintenance

Augmentation

등을 연결할 수 있습니다.

향후 Module을 교체하거나 Recycling할 때도 이력이 중요합니다.

Battery Recycling

배터리가 수명을 다했다고 해서 모든 재료가 쓸모없어지는 것은 아닙니다.

배터리에는 다양한 유가물질이 포함될 수 있기 때문에 Recycling을 통해 자원을 회수하는 기술이 중요합니다.

대규모 BESS가 확대될수록 설치뿐 아니라 End-of-Life Management도 중요한 산업이 됩니다.

Second Life란?

전기차나 다른 용도에서 사용된 Battery가 원래의 성능을 충분히 제공하지 못하더라도 다른 용도에서 재사용 가능한 경우를 검토할 수 있습니다.

이를 Second Life Battery 개념으로 부릅니다.

하지만 Stationary BESS에 적용할 경우 잔존성능과 안전성, Cell 편차, Traceability 등을 충분히 평가해야 합니다.

즉, “중고 Battery니까 싸다”는 이유만으로 적용해서는 안 됩니다.

BESS의 마지막까지 설계해야 한다

미래형 BESS는 설치와 운영만 설계하는 것이 아니라,

제작
→ 운송
→ 설치
→ 운영
→ Augmentation
→ Repowering
→ 해체
→ Recycling

까지 전체 Lifecycle을 고려해야 합니다.

이것이 진정한 산업화 인프라의 개념입니다.

미래주거연구소 CHECK POINT

모듈러 BESS를 최종 검토한다면 다음 항목을 확인해 보세요.

✓ 초기 MW와 MWh 요구조건이 명확한가?

✓ Usable Energy가 명확한가?

✓ SOC Window가 정의되어 있는가?

✓ 예상 Cycle과 Energy Throughput이 정해져 있는가?

✓ Battery Degradation 모델이 사업계획과 맞는가?

✓ Calendar Aging과 Cycle Aging을 모두 고려했는가?

✓ Site Temperature가 Battery 수명에 미치는 영향을 검토했는가?

✓ Augmentation 시점을 계획했는가?

✓ Future Module 설치 공간이 있는가?

✓ PCS와 Transformer에 증설여유가 있는가?

✓ MV System과 Grid Connection이 추가 Capacity를 수용할 수 있는가?

✓ 새 Battery와 기존 Battery의 Compatibility 전략이 있는가?

✓ Rack 단위 교체가 가능한가?

✓ PCS 단위 교체가 가능한가?

✓ Transformer를 장기 재사용할 수 있는가?

✓ Repowering 전략을 검토했는가?

✓ Vendor Lock-in 위험을 평가했는가?

✓ Communication Interface가 표준화되어 있는가?

✓ Firmware와 Software Support 기간이 명확한가?

✓ Cybersecurity 전략이 있는가?

✓ Battery Serial Tracking이 가능한가?

✓ Digital Passport가 있는가?

✓ BMS 데이터를 장기간 보관할 수 있는가?

✓ SOH Trend를 분석할 수 있는가?

✓ HVAC·Liquid Cooling 유지관리 계획이 있는가?

✓ Cooling Failure 시 Derating·Shutdown Logic이 정의되어 있는가?

✓ Fire·Gas Detection System의 유지관리 계획이 있는가?

✓ Rack·Enclosure 교체를 위한 Crane Access가 있는가?

✓ Foundation과 Module Spacing이 미래 교체를 허용하는가?

✓ Warranty가 어떤 운전조건을 전제로 하는지 이해했는가?

✓ Capacity Retention 보증이 있는가?

✓ Energy Throughput 조건이 있는가?

✓ Round-Trip Efficiency 보증범위가 명확한가?

✓ Auxiliary Load가 효율 계산에 포함되는가?

✓ Availability Guarantee가 있는가?

✓ Warranty 시작 시점이 명확한가?

✓ Augmentation 비용 책임이 명확한가?

✓ End-of-Life Recycling 전략이 있는가?

✓ 전체 Lifecycle Cost를 비교했는가?

좋은 BESS는 설치 첫날 가장 많은 MWh를 제공하는 시스템이 아닙니다. 열화·정비·증설·교체·재활용까지 계획되어 장기간 안정적으로 가치를 제공하는 Energy Storage Platform입니다.

함께 읽으면 좋은 글

• 모듈러 데이터센터란? AI 시대 데이터센터를 공장에서 만드는 미래 건축

• 모듈러 전기실 E-House란? Power Module 구조·제작·시공원리 완벽 가이드

• 모듈러 냉각 플랜트란? Cooling Module 구조·제작·시공원리 완벽 가이드

• Utility Module 공법이란? 기계실·설비실 전체를 공장에서 만드는 미래 건축

• MEP Skid 공법이란? 기계실·펌프·배관을 공장에서 만드는 기술

이번 글에서는 E-House → Cooling Module → 모듈러 데이터센터 순으로 내부링크를 연결하면 전력·열·에너지 저장의 관계가 자연스럽게 이어집니다.

다음 글 예고

다음 **제18편에서는 「모듈러 수소 생산·Hydrogen Module 공법」**으로 확장하겠습니다.

지금까지 전력 공급과 냉각, 배터리 저장을 살펴봤습니다.

그렇다면 전력을 사용해 다른 형태의 에너지인 수소를 생산하는 설비도 Module화할 수 있을까요?

전해조와 Water Treatment, Power Conversion, Gas Separation, Compression, Cooling과 Control System을 Skid 또는 Container Module로 제작하는 방식입니다.

제18편에서는,

모듈러 수소 생산설비란 무엇인가?

Electrolyser는 어떻게 작동하는가?

PEM과 Alkaline Electrolyser는 무엇이 다른가?

Power Module과 Electrolyser Module은 어떻게 연결되는가?

Water Treatment가 왜 중요한가?

Hydrogen Separation·Drying·Compression은 어떻게 구성되는가?

수소 설비에서 환기·Gas Detection·방폭은 왜 중요한가?

공장에서 FAT를 어디까지 할 수 있는가?

Skid와 Container Module을 현장에서는 어떻게 연결하는가?

태양광·풍력·BESS와 Green Hydrogen이 어떻게 연결되는가?

를 다뤄보겠습니다.

이렇게 진행하면 지금까지의 시리즈가,

전력 공급 → Power Module

에너지 저장 → BESS

열관리 → Cooling Module

에너지 변환 → Hydrogen Module

이라는 더 큰 미래 에너지 인프라 모듈화 시리즈로 확장됩니다.

마무리

BESS는 건설이 완료되는 순간 완성되는 고정 설비가 아닙니다.

오히려 설치 이후부터 본격적인 Lifecycle 관리가 시작됩니다.

Battery Capacity는 시간이 지나면서 변화합니다.

SOC와 SOH를 계속 관리해야 합니다.

HVAC와 Liquid Cooling을 유지해야 합니다.

PCS와 BMS Software를 업데이트해야 합니다.

열화된 Battery Rack을 교체하고 필요하면 새로운 Module을 추가합니다.

몇 년 뒤에는 더 높은 성능의 Battery Technology로 일부 설비를 Repowering할 수도 있습니다.

그리고 마지막에는 Battery를 안전하게 해체하고 Recycling해야 합니다.

이러한 특성 때문에 BESS는 전통적인 건축물보다 자동차나 산업장비에 더 가까운 Lifecycle을 가지고 있다고 볼 수 있습니다.

그러나 규모는 훨씬 큽니다.

수십 또는 수백 개의 Module이 하나의 전력망과 연결되고 각 Module은 수많은 Cell과 Sensor, Software로 관리됩니다.

따라서 앞으로의 경쟁력은 Battery Cell 가격만으로 결정되지 않을 가능성이 큽니다.

누가 더 정확하게 상태를 추적하는가?

누가 더 쉽게 고장난 Rack을 격리할 수 있는가?

누가 더 빠르게 새로운 Capacity를 추가할 수 있는가?

누가 새로운 Battery 세대로 Repowering하기 쉬운 Platform을 만드는가?

누가 수명이 끝난 Battery를 가장 체계적으로 회수하고 Recycling하는가?

이러한 Lifecycle Platform 능력이 중요해질 수 있습니다.

모듈러 BESS의 진짜 가치는 바로 여기에 있습니다.

Container를 반복 배치하는 것이 아니라 Energy Capacity를 교체·확장·추적 가능한 제품 단위로 만드는 것입니다.

이 관점에서 보면 제15편 E-House와 제16편 Cooling Module, 제17편 BESS는 모두 같은 방향으로 움직이고 있습니다.

전력실은 Power Module이 되고,

냉각 플랜트는 Cooling Module이 되며,

Battery Plant는 Energy Storage Module이 됩니다.

그리고 이 모든 Module은 공장에서 제작되고 시험된 뒤 현장에서는 표준화된 Interface를 통해 연결됩니다.

건설현장은 점점 모든 것을 처음부터 만드는 장소에서 검증된 여러 인프라 제품을 통합하는 장소로 변화하게 됩니다.

미래주거연구소 한 문장

모듈러 BESS의 미래는 더 큰 배터리 Container를 만드는 데 있지 않습니다. 열화되는 에너지 저장장치를 계속 보완·교체·업그레이드하며 수십 년 동안 사용할 수 있는 Lifecycle Energy Platform으로 만드는 데 있습니다.

문서 정보

최초 작성일
2026.08.11

최종 수정일
2026.08.11

작성
미래주거연구소

콘텐츠 검토 기준
BESS · Battery Energy Storage System · LFP · NMC · BMS · PCS · EMS · Battery Degradation · Augmentation · Repowering · Warranty · Digital Twin · Recycling · Second Life · FAT · SAT · Commissioning · SEO

읽는 시간
PART 1~3 전체 약 17~21분

업데이트 안내
본 콘텐츠는 Battery Energy Storage, Battery Chemistry, BMS·PCS·EMS, Thermal Management, Grid Integration 및 관련 안전·설계·시공 기술의 변화에 따라 지속적으로 업데이트됩니다.
