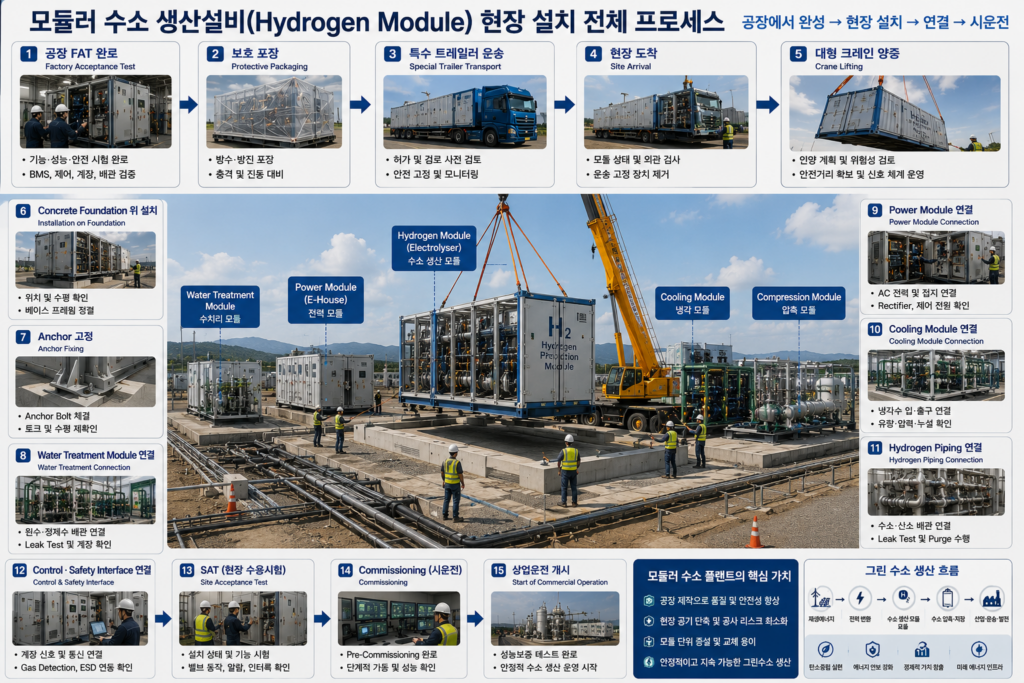

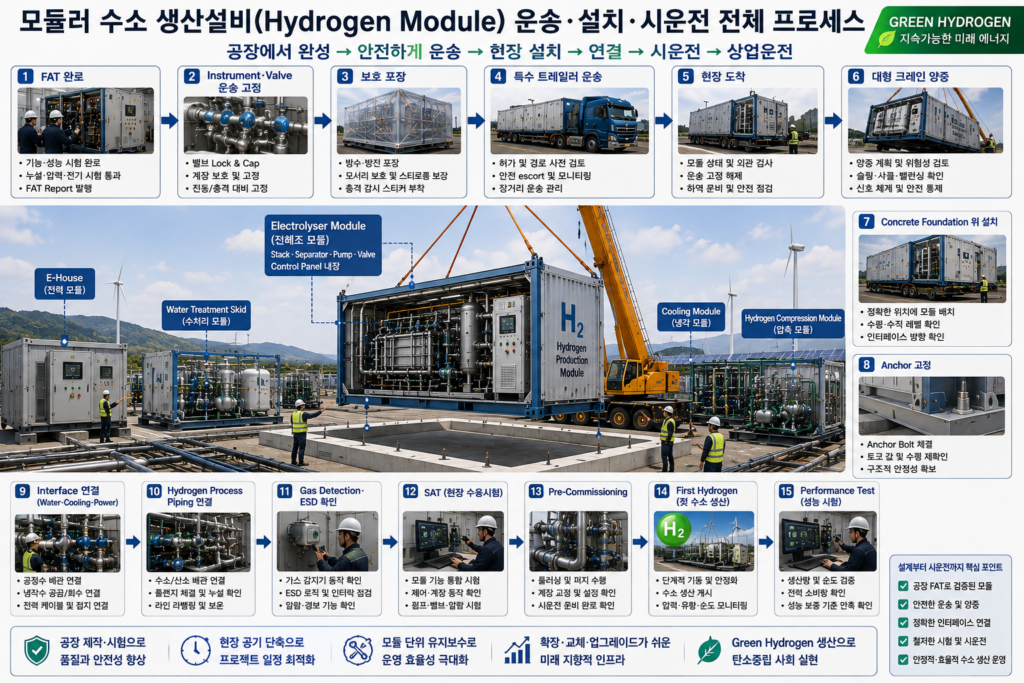

수소 생산설비도 공장에서 만들 수 있을까?

대형 산업설비를 생각하면 거대한 현장에서 배관과 장비를 하나씩 설치하는 모습을 떠올리기 쉽습니다.

하지만 수소 생산설비도 점차 Skid와 Container, Module 단위로 제작할 수 있는 산업설비로 발전하고 있습니다.

핵심 장비를 공장에서 미리 조립하고 배관·전기·계장·제어 시스템을 연결한 뒤 시험까지 수행합니다.

그리고 현장에서는 완성된 Module을 설치하고 외부 Utility와 연결합니다.

개념적으로 보면,

설계
↓
공장 Module 제작
↓
장비 설치
↓
배관·전기·계장 통합
↓
FAT
↓
운송
↓
크레인 설치
↓
Module 연결
↓
SAT
↓
Commissioning

이라는 흐름입니다.

이것이 Modular Hydrogen Plant의 기본 개념입니다.

Green Hydrogen이란?

수소는 자연에서 그대로 얻는 에너지원이라기보다 다른 에너지를 이용해 생산해야 하는 에너지 운반체(Energy Carrier)에 가깝습니다.

그중 재생에너지 전력을 이용해 물을 전기분해하여 생산하는 수소를 일반적으로 Green Hydrogen이라고 부릅니다.

개념적으로는,

Solar·Wind
↓
Renewable Electricity
↓
Electrolyser
↓
Hydrogen

입니다.

여기에 BESS를 결합하면 재생에너지 발전량의 변동을 관리하는 데 활용할 수 있습니다.

앞서 다룬 기술들이 여기에서 하나로 연결됩니다.

Renewable Energy
→ BESS
→ Power Module
→ Electrolyser Module
→ Hydrogen

이 되는 것입니다.

Electrolyser란?

Electrolyser는 전기를 이용해 물을 수소와 산소로 분해하는 장치입니다.

수소 생산설비의 핵심 장비라고 할 수 있습니다.

하지만 실제 Hydrogen Plant는 Electrolyser 하나만 설치한다고 완성되지 않습니다.

Electrolyser가 작동하려면,

Water Treatment

Electrical Power

Cooling

Gas Separation

Gas Drying

Control

Safety System

등이 필요합니다.

따라서 실제 수소 생산설비는 여러 Subsystem이 결합된 Process Plant입니다.

수소 생산공정의 전체 흐름

매우 단순화하면 다음과 같습니다.

Raw Water
↓
Water Treatment
↓
Purified Water
↓
Electrolyser
↓
Hydrogen + Oxygen
↓
Gas Separation
↓
Hydrogen Purification / Drying
↓
Compression
↓
Storage 또는 사용자

그리고 이 모든 장비에는 전력과 냉각, 제어 시스템이 필요합니다.

즉,

Water + Electricity → Hydrogen

이라는 간단한 원리 뒤에는 상당히 복잡한 산업설비가 존재합니다.

왜 Module화하기 좋은가?

Hydrogen Plant에는 반복 가능한 장비가 많습니다.

예를 들어,

Electrolyser

Pump

Heat Exchanger

Water Treatment

Gas Separator

Dryer

Control Panel

Power Conversion Equipment

등을 Skid 위에 설치할 수 있습니다.

공장에서 배관과 Cable을 연결하고 Instrument를 설치한 뒤 시험까지 수행할 수 있습니다.

따라서 현장에서는 Module 간 Interface를 연결하는 방식으로 공사량을 줄일 수 있습니다.

Hydrogen Module은 하나의 Container일까?

반드시 그렇지는 않습니다.

프로젝트 규모에 따라 여러 Module로 나눌 수 있습니다.

예를 들어,

Water Treatment Module

물을 처리합니다.

Electrolyser Module

수소를 생산합니다.

Power Module

필요한 전력을 공급·변환합니다.

Cooling Module

공정에서 발생하는 열을 제거합니다.

Gas Treatment Module

수소를 정제하고 건조합니다.

Compression Module

수소 압력을 높입니다.

Control / Electrical Module

Plant를 제어합니다.

즉, 하나의 거대한 Plant를 기능별 Module로 분리하는 것입니다.

Module Boundary가 중요하다

모듈러 플랜트에서 매우 중요한 개념입니다.

어디까지를 하나의 Module에 넣을 것인가?

예를 들어 Electrolyser와 Gas Separator를 하나의 Module에 넣을 수도 있고 분리할 수도 있습니다.

Module Boundary를 결정할 때는,

운송 크기

중량

유지관리

안전거리

배관 Interface

전기 Interface

Crane Capacity

Factory Test 범위

를 함께 고려해야 합니다.

좋은 Modular Design은 단순히 장비를 Container 안에 많이 넣는 것이 아닙니다.

현장 Interface를 최소화하면서 운송과 유지관리성을 확보하는 것이 핵심입니다.

PEM Electrolyser란?

PEM은 Proton Exchange Membrane 방식의 Electrolyser입니다.

전해질 역할을 하는 고분자 전해질막을 이용하는 방식입니다.

PEM Electrolyser는 시스템 설계에 따라 비교적 빠른 응답특성을 활용할 수 있어 변동성이 있는 재생에너지와의 연계에서 자주 논의됩니다.

하지만 실제 선택에서는,

Capital Cost

Efficiency

Operating Pressure

Water Quality

Load Profile

Maintenance

Project Scale

등을 함께 검토해야 합니다.

Alkaline Electrolyser란?

Alkaline Electrolyser는 오랜 기간 산업적으로 사용되어 온 전기분해 기술 가운데 하나입니다.

알칼리성 전해질을 이용해 물을 전기분해합니다.

대규모 수소 생산 프로젝트에서 검토되는 대표적인 Electrolyser Technology입니다.

PEM과 Alkaline 가운데 어느 방식이 무조건 더 우수하다고 볼 수는 없습니다.

프로젝트의 전력특성과 운전방식, 규모, 비용, 유지관리 전략에 따라 적합한 기술이 달라질 수 있습니다.

PEM과 Alkaline의 차이

개념적으로 비교하면 다음과 같습니다.

항목	PEM	Alkaline
전해질	고분자 전해질막	알칼리성 전해질
기술특성	빠른 응답이 장점이 될 수 있음	오랜 산업 적용 경험
재생에너지 연계	유연한 운전에서 검토	프로젝트별 설계
시스템 비용	프로젝트·시장에 따라 다름	프로젝트·시장에 따라 다름
Water Quality	중요	중요
주요 판단	응답성·운전전략	규모·경제성·운전경험

실제 성능은 제조사와 제품에 따라 달라지므로 단순 비교표만으로 장비를 선정해서는 안 됩니다.

Electrolyser Stack이란?

Electrolyser 내부의 핵심은 Stack입니다.

하나의 Cell에서 생산할 수 있는 수소량은 제한되어 있기 때문에 여러 Cell을 적층해 Stack을 구성합니다.

그리고 여러 Stack을 조합하면 더 큰 생산용량을 만들 수 있습니다.

즉,

Electrolysis Cell
↓
Stack
↓
Electrolyser Unit
↓
Electrolyser Module
↓
Hydrogen Plant

라는 계층구조로 이해할 수 있습니다.

이 구조가 중요한 이유는 생산용량을 Module 단위로 확장할 수 있기 때문입니다.

수소 플랜트도 Capacity Block이 된다

BESS에서는 MW와 MWh가 Capacity를 결정했습니다.

Hydrogen Plant에서는,

MW Electrolyser

또는

kg H₂/day

같은 생산능력이 중요한 기준이 됩니다.

예를 들어 하나의 표준 Electrolyser Block을 정의한 뒤 필요한 생산량에 따라 여러 Block을 반복 배치할 수 있습니다.

**Hydrogen Block 1

• Hydrogen Block 2
• Hydrogen Block 3
• Hydrogen Block 4**

처럼 확장하는 것입니다.

이것이 수소 생산설비가 모듈러 방식과 잘 맞는 이유입니다.

Water Treatment가 왜 필요할까?

Electrolyser에 아무 물이나 바로 공급할 수 있는 것은 아닙니다.

물속에는 다양한 Mineral과 Ion, 불순물이 포함되어 있습니다.

이러한 물질은 Electrolyser의 성능과 장비 수명에 영향을 줄 수 있습니다.

따라서 프로젝트와 Electrolyser 요구조건에 맞게 Water Treatment System을 구성해야 합니다.

개념적으로,

Raw Water
↓
Pre-Treatment
↓
RO 등 처리
↓
Polishing
↓
Purified Water
↓
Electrolyser

와 같은 흐름을 구성할 수 있습니다.

실제 처리공정은 원수 품질과 제조사 요구조건에 따라 달라집니다.

Water Treatment Module

Water Treatment Equipment도 Skid 또는 Container Module로 제작할 수 있습니다.

Pump

Filter

RO

Tank

Instrument

Control Panel

등을 공장에서 설치하고 배관과 Cable을 연결합니다.

현장에서는 Raw Water와 Product Water Interface를 연결합니다.

즉, 수처리 설비 자체도 하나의 Utility Module이 되는 것입니다.

전력은 어디서 들어올까?

Electrolyser는 상당한 전력을 사용하는 장비입니다.

따라서 대규모 Hydrogen Plant에서는 Electrical Infrastructure가 매우 중요합니다.

개념적으로,

Grid / Renewable Power
↓
Transformer
↓
Switchgear
↓
Power Conversion
↓
Electrolyser

의 흐름으로 구성될 수 있습니다.

여기에서 앞서 다룬 E-House·Power Module 기술이 다시 등장합니다.

Rectifier란?

Electrolyser Stack에는 적절한 DC Power가 필요합니다.

따라서 시스템 Architecture에 따라 AC Power를 DC로 변환하는 Rectifier가 사용될 수 있습니다.

즉,

AC
↓
Rectifier
↓
DC
↓
Electrolyser Stack

의 관계입니다.

대규모 Hydrogen Plant에서는 Rectifier 자체가 상당한 Power Equipment가 될 수 있습니다.

Power Module과 Electrolyser Module

모듈러 관점에서는 두 기능을 분리할 수 있습니다.

Power Module

Transformer

Switchgear

Rectifier

Control Equipment

Electrolyser Module

Stack

Pump

Separator

Process Piping

Instrumentation

이렇게 분리하면 Electrical Equipment와 Process Equipment를 각각 전문 공장에서 제작할 수 있습니다.

Cooling은 왜 필요할까?

전기분해 과정에서 공급된 모든 전기에너지가 수소의 화학에너지로만 전환되는 것은 아닙니다.

시스템에는 열이 발생합니다.

따라서 Electrolyser를 적절한 운전온도로 유지하기 위한 Cooling System이 필요합니다.

여기서 제16편에서 다룬 Cooling Module이 다시 연결됩니다.

즉,

**Power Module

• Electrolyser Module
• Cooling Module**

이 하나의 Hydrogen Production Block을 구성할 수 있습니다.

Cooling Module에는 무엇이 들어갈까?

프로젝트에 따라,

Pump

Heat Exchanger

Cooling Water Header

Valve

Instrument

Control Panel

등을 Skid에 통합할 수 있습니다.

더 큰 Plant에서는 별도의 Cooling Plant를 구성할 수도 있습니다.

즉, Electrolyser 규모가 커질수록 냉각설비도 중요한 Plant가 됩니다.

수소와 산소를 분리한다

전기분해 과정에서는 Hydrogen과 Oxygen이 생성됩니다.

따라서 Gas Separation이 중요합니다.

시스템은 생산된 Gas를 적절하게 분리하고 안전하게 처리해야 합니다.

특히 Hydrogen과 Oxygen의 혼합은 안전 측면에서 매우 중요하므로 System Design과 Monitoring이 필요합니다.

Gas Separator

Electrolyser System에는 생성된 Gas와 Liquid를 분리하기 위한 Separator가 포함될 수 있습니다.

이 장비도 Pump와 Valve, Instrument와 함께 Skid에 통합할 수 있습니다.

따라서 Electrolyser Module은 단순히 Stack만 들어 있는 Container가 아니라 작은 Process Plant라고 보는 것이 정확합니다.

Hydrogen Drying

생산된 Hydrogen에는 시스템에 따라 수분이 포함될 수 있습니다.

사용처에서 요구하는 Hydrogen Quality를 만족시키기 위해 Drying System이 필요할 수 있습니다.

즉,

Hydrogen Production
↓
Separation
↓
Purification
↓
Drying
↓
Product Hydrogen

의 흐름입니다.

Hydrogen Purity

수소의 사용 목적에 따라 요구되는 품질이 달라질 수 있습니다.

따라서 Hydrogen Plant에서는 단순히 “몇 kg을 생산하는가?”뿐 아니라,

어떤 품질의 Hydrogen을 생산하는가?

도 중요합니다.

이를 위해 Gas Analyzer와 Instrument가 사용될 수 있습니다.

Compression은 왜 필요할까?

Electrolyser에서 생산된 Hydrogen의 압력이 최종 저장 또는 사용조건과 다를 수 있습니다.

따라서 필요에 따라 Compressor를 이용해 압력을 높일 수 있습니다.

개념적으로,

Electrolyser
↓
Gas Treatment
↓
Compressor
↓
Storage / Pipeline / User

의 흐름입니다.

Compressor Module

Hydrogen Compressor와 관련 Valve, Piping, Instrument, Cooling Equipment를 Skid 또는 Module로 구성할 수 있습니다.

이때 중요한 것은 진동과 유지관리, 안전거리, 환기와 Gas Detection 등을 함께 고려하는 것입니다.

즉, Compressor Module은 단순히 Compressor를 Container 안에 넣는 설계가 아닙니다.

수소는 왜 안전설계가 중요할까?

Hydrogen은 매우 가벼운 Gas이며 누출과 점화 위험을 고려한 전문적인 설계가 필요합니다.

따라서 Hydrogen Module에서는,

Leak Prevention

Ventilation

Gas Detection

Ignition Source Control

Electrical Classification

Emergency Isolation

Vent System

등을 프로젝트의 위험성 평가와 적용 규정에 맞게 설계해야 합니다.

수소는 위로 이동하는 특성이 있다

Hydrogen은 공기보다 가볍습니다.

따라서 누출 시 높은 위치로 이동하고 축적될 가능성을 고려해야 합니다.

이 때문에 Enclosure 내부의 Ventilation과 Gas Detector 위치를 설계할 때 Gas 특성을 이해하는 것이 중요합니다.

단순히 일반 건물의 환기방식을 그대로 적용하면 안 됩니다.

Ventilation

Hydrogen Module이 Enclosure 형태라면 내부에 누출된 Gas가 위험한 농도로 축적되지 않도록 적절한 환기전략을 검토해야 합니다.

Natural Ventilation을 사용할 수도 있고 Mechanical Ventilation을 적용할 수도 있습니다.

실제 설계는 Hazardous Area Classification과 위험성 평가, 적용 규정에 따라 결정해야 합니다.

Gas Detection

Hydrogen Gas Detector는 누출을 조기에 감지하기 위한 중요한 장비가 될 수 있습니다.

하지만 Detector 하나만 설치한다고 안전해지는 것은 아닙니다.

Gas Detection 이후,

Alarm

Ventilation

Isolation

Shutdown

Operator Notification

이 어떻게 작동하는지 Cause & Effect가 정의되어야 합니다.

Hazardous Area Classification

Hydrogen이 누출될 가능성이 있는 구역에서는 점화원이 될 수 있는 전기장비를 적절하게 선정해야 할 수 있습니다.

이를 위해 Hazardous Area Classification을 수행합니다.

즉,

어디에서 Gas가 누출될 수 있는가?

얼마나 자주 발생할 가능성이 있는가?

환기조건은 어떤가?

를 검토해 전기장비 요구조건을 결정합니다.

모듈러 설계에서 안전구역을 분리한다

Power Equipment와 Hydrogen Process Equipment를 하나의 작은 Container에 무조건 넣는 것은 좋은 설계가 아닐 수 있습니다.

Electrical Equipment와 Process Equipment를 물리적으로 분리하면 안전성과 유지관리성이 좋아질 수 있습니다.

예를 들어,

Electrical Room

과

Hydrogen Process Area

를 분리하는 것입니다.

이것이 기능별 Module Architecture의 또 다른 장점입니다.

Control System

Hydrogen Plant에는 많은 Instrument와 Valve, Pump가 존재합니다.

따라서 PLC 또는 Plant Control System을 통해 자동으로 운전할 수 있습니다.

운영자는 Control System에서,

Pressure

Temperature

Flow

Water Quality

Hydrogen Purity

Gas Detection

Electrolyser Status

Power Consumption

등을 확인할 수 있습니다.

Hydrogen Plant와 SCADA

대규모 Plant에서는 여러 Electrolyser Module을 중앙 SCADA에서 관리할 수 있습니다.

예를 들어,

Module 01

정상

Module 02

Maintenance

Module 03

75% Load

Module 04

Standby

처럼 각 Module의 상태를 독립적으로 관리할 수 있습니다.

이것은 전체 Plant의 Availability를 높이는 데 도움이 될 수 있습니다.

하나가 고장 나도 전체 Plant를 멈추지 않는다

모듈러 Architecture의 중요한 장점입니다.

하나의 대형 Electrolyser System만 존재한다면 주요 장비 고장이 전체 생산에 큰 영향을 줄 수 있습니다.

하지만 여러 Block으로 구성하면 특정 Block을 정비하는 동안 나머지 Block을 운전할 수 있는 Architecture를 설계할 수 있습니다.

즉,

Modularity = Maintainability + Availability

로 연결될 수 있습니다.

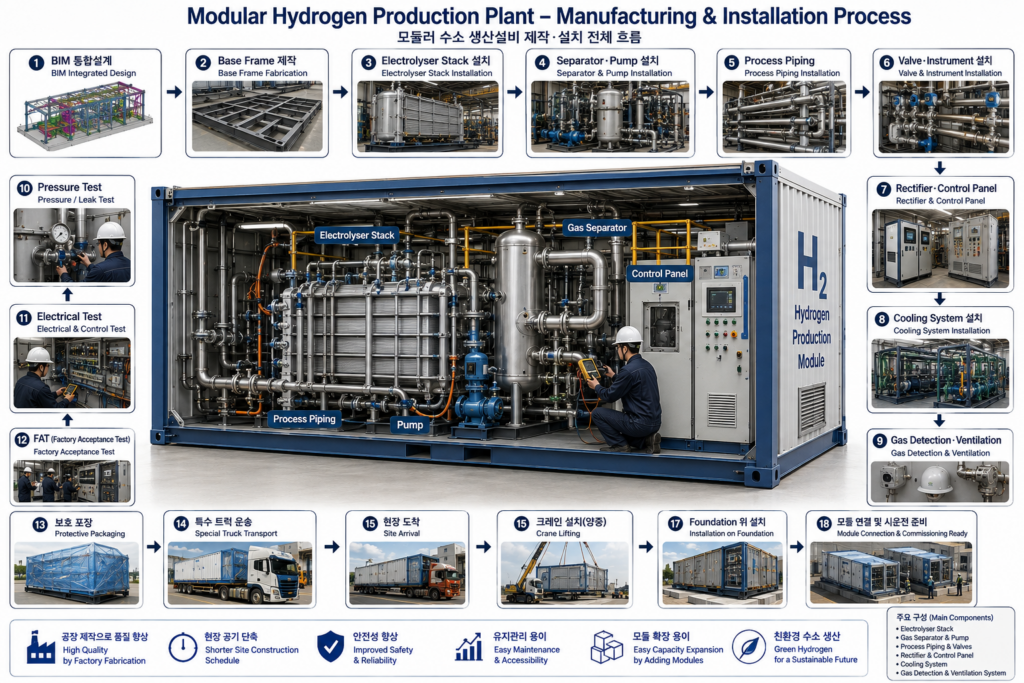

공장에서는 어떻게 제작할까?

개념적인 Hydrogen Module 제작 순서는 다음과 같습니다.

3D/BIM 통합설계
↓
Base Frame 제작
↓
Electrolyser Stack 설치
↓
Separator·Pump 설치
↓
Process Piping 제작
↓
Valve·Instrument 설치
↓
Electrical Cable 설치
↓
Control Panel 설치
↓
Cooling Interface 설치
↓
Gas Detection·Ventilation 설치
↓
Pressure / Leak Test
↓
Electrical Test
↓
Control Test
↓
FAT
↓
보호 포장
↓
운송

이 과정에서 현장 작업의 상당 부분을 공장으로 옮길 수 있습니다.

왜 3D/BIM이 중요할까?

Hydrogen Module 내부에는,

Large Pipe

Small Bore Pipe

Valve

Instrument

Cable Tray

Ventilation Duct

Maintenance Space

가 동시에 들어갑니다.

작은 Module 안에 장비를 너무 촘촘하게 넣으면 제작은 가능해도 유지관리가 어려워질 수 있습니다.

따라서 3D Model에서 단순 Clash뿐 아니라 Maintenance Envelope까지 검토해야 합니다.

Valve를 실제로 교체할 수 있는가?

3D Model에서 Pipe가 충돌하지 않는다고 좋은 설계는 아닙니다.

작업자가 Valve를 분리할 수 있어야 합니다.

Pump Motor를 꺼낼 수 있어야 합니다.

Instrument를 Calibration할 수 있어야 합니다.

Electrolyser Stack에 접근할 수 있어야 합니다.

따라서 Modular Plant의 BIM은 Buildability + Maintainability를 동시에 검토해야 합니다.

FAT는 무엇을 시험할까?

Hydrogen Module의 FAT 범위는 프로젝트와 공급사에 따라 달라질 수 있지만 개념적으로,

Visual Inspection

Piping Inspection

Pressure Test

Leak Test

Instrument Calibration

Valve Operation

Pump Test

Control Logic

Alarm

Emergency Shutdown

Gas Detection Interface

Electrical Test

Communication Test

등을 검토할 수 있습니다.

실제 Hydrogen을 사용하는 시험 범위는 제조사와 공장 조건, 안전규정에 따라 달라질 수 있습니다.

Leak Test가 특히 중요하다

Hydrogen Process에서는 배관과 Connection의 누설 관리가 매우 중요합니다.

따라서 제작 단계에서 Welding과 Flange, Fitting, Valve Connection 등의 품질을 관리해야 합니다.

가능한 많은 Leak Risk를 공장에서 제거한 뒤 현장으로 보내는 것이 모듈러 방식의 중요한 장점입니다.

FAT가 현장 시험을 없애지는 않는다

BESS와 E-House에서 강조했던 원칙이 Hydrogen Module에서도 같습니다.

공장에서 정상 작동한 Module도 운송 중 진동과 충격을 받습니다.

현장에서 다른 Module과 다시 연결됩니다.

따라서 설치 후에는 다시 검증해야 합니다.

Factory FAT
↓
Transport
↓
Installation
↓
Interface Connection
↓
SAT
↓
Pre-Commissioning
↓
Commissioning
↓
Performance Test

의 흐름입니다.

운송이 설계를 결정한다

Hydrogen Module을 공장에서 완성해도 현장까지 운송하지 못하면 의미가 없습니다.

따라서 초기 설계부터,

Module Width

Height

Length

Weight

Center of Gravity

Lifting Point

Trailer

Road Route

Bridge Limit

Site Access

Crane Capacity

를 검토해야 합니다.

이 때문에 Module Boundary는 Process Engineer만 결정하는 것이 아닙니다.

Structural·Logistics·Construction Team이 함께 결정해야 합니다.

Lifting Point

Module을 Crane으로 들어 올릴 때 하중이 안전하게 전달되도록 Lifting Point를 설계해야 합니다.

Module 내부에는 무거운 Electrolyser Stack과 Pump, Separator 등이 한쪽에 집중될 수 있습니다.

따라서 단순히 Frame 네 모서리를 들어 올린다고 생각해서는 안 됩니다.

실제 Center of Gravity를 고려해야 합니다.

Transport Restraint

운송 중에는 Pipe와 Equipment가 진동과 충격을 받을 수 있습니다.

따라서 필요한 장비에는 Temporary Transport Restraint를 설치할 수 있습니다.

현장 설치 후 제거하고 정상 Support 상태로 전환합니다.

이것이 Design for Transportation입니다.

현장 설치 흐름

개념적인 설치 순서는 다음과 같습니다.

특수 트럭 현장 도착
↓
운송 상태 검사
↓
Foundation 확인
↓
Crane Setup
↓
Hydrogen Module 양중
↓
Foundation 위 배치
↓
Level 확인
↓
Anchor 고정
↓
Module-to-Module Piping 연결
↓
Electrical Cable 연결
↓
Control·Communication 연결
↓
Cooling·Water 연결
↓
Vent·Safety Interface 연결
↓
SAT
↓
Pre-Commissioning
↓
Commissioning

Module-to-Module Interface가 가장 중요하다

모듈러 Plant의 문제는 Module 내부보다 Module 사이에서 발생하기 쉽습니다.

예를 들어,

Pipe Flange 위치가 맞지 않는다.

Cable 길이가 부족하다.

Instrument Signal이 다르다.

Communication Protocol이 맞지 않는다.

Foundation Elevation이 다르다.

이런 문제가 현장에서 발견되면 모듈러 방식의 장점이 크게 줄어듭니다.

따라서 Interface Management가 핵심입니다.

Battery Limit

Process Plant에서 자주 사용하는 중요한 개념입니다.

각 Module 공급범위가 어디에서 끝나는지를 명확히 정의합니다.

예를 들어,

Hydrogen Module 공급범위

Flange까지

Site Piping 공급범위

Flange 이후

처럼 경계를 정합니다.

전기와 Control Cable도 마찬가지입니다.

Interface Register

모든 Module Interface를 표로 관리하면 좋습니다.

예를 들어,

Interface Number

From Module

To Module

Pipe Size

Pressure

Temperature

Flange Rating

Cable Type

Signal Type

Responsibility

등을 기록합니다.

대규모 Modular Plant에서는 이 문서가 매우 중요합니다.

Renewable Energy와 Hydrogen

Green Hydrogen이 주목받는 이유 중 하나는 재생에너지와 연결할 수 있기 때문입니다.

태양광과 풍력은 발전량이 변합니다.

Electrolyser는 전력을 이용해 Hydrogen을 생산합니다.

따라서 운영전략에 따라 재생에너지 전력이 충분할 때 Hydrogen을 생산하는 방식으로 활용할 수 있습니다.

BESS와 Hydrogen의 차이

둘 다 에너지를 저장하는 개념과 연결되지만 역할은 다릅니다.

BESS

전기를 Battery에 저장했다가 다시 전기로 사용

Hydrogen

전기를 이용해 Hydrogen이라는 다른 Energy Carrier로 변환

이라고 볼 수 있습니다.

따라서 저장시간과 사용목적, 효율, Infrastructure 요구조건 등이 다릅니다.

BESS와 Hydrogen을 같이 사용한다면?

미래형 에너지 Hub에서는 두 기술을 함께 구성할 수 있습니다.

예를 들어,

Solar + Wind
↓
Power Management
├→ BESS
└→ Electrolyser
↓
Hydrogen

BESS는 단기적인 전력 변동을 관리하고 Hydrogen System은 다른 형태의 Energy Storage 또는 산업용 Feedstock을 제공하는 Architecture를 검토할 수 있습니다.

Energy Hub가 Module화된다

여기까지 오면 지금까지의 시리즈가 하나로 합쳐집니다.

E-House

전력 제어

BESS

전력 저장

Cooling Module

열관리

Hydrogen Module

수소 생산

Water Treatment Module

공정수 공급

이들을 필요한 만큼 조합하면 하나의 Modular Energy Hub를 구성할 수 있습니다.

공장을 짓는 것이 아니라 Block을 조합한다

전통적인 사고는,

“100MW Hydrogen Plant를 현장에서 건설한다.”

입니다.

모듈러 사고는 다릅니다.

“표준 Hydrogen Production Block을 몇 개 조합하면 100MW가 되는가?”

를 먼저 생각합니다.

즉,

Plant Design

에서

Product Platform Design

으로 사고가 바뀌는 것입니다.

Capacity Expansion

초기에는 필요한 생산량만 설치하고 향후 수요가 증가하면 추가 Electrolyser Block을 설치하는 전략을 검토할 수 있습니다.

하지만 BESS와 마찬가지로 Module 공간만 남긴다고 끝나는 것은 아닙니다.

Power

Water

Cooling

Compression

Pipeline

Control System

등도 추가 Capacity를 수용할 수 있어야 합니다.

미래주거연구소 CHECK POINT

모듈러 Hydrogen Plant를 검토한다면 다음을 확인해 보세요.

✓ 필요한 Hydrogen 생산량이 정의되어 있는가?

✓ Electrolyser MW가 명확한가?

✓ PEM·Alkaline 등 Technology Selection 근거가 있는가?

✓ 필요한 Water Quality가 정의되어 있는가?

✓ Water Treatment Capacity가 충분한가?

✓ Transformer·Rectifier Capacity가 충분한가?

✓ Electrolyser Stack Architecture가 명확한가?

✓ Gas Separation System이 정의되어 있는가?

✓ Hydrogen Purity 요구조건이 명확한가?

✓ Drying System이 필요한가?

✓ Compression Pressure가 정의되어 있는가?

✓ Cooling Load를 계산했는가?

✓ Cooling Module이 최대 운전조건을 지원하는가?

✓ Hydrogen Leak Risk를 평가했는가?

✓ Ventilation Strategy가 있는가?

✓ Gas Detector 위치와 Logic이 정의되어 있는가?

✓ Hazardous Area Classification을 수행했는가?

✓ Emergency Shutdown Philosophy가 있는가?

✓ Power Equipment와 Hydrogen Process Area가 적절히 분리되어 있는가?

✓ Module Boundary가 운송조건과 맞는가?

✓ Center of Gravity를 검토했는가?

✓ Lifting Point가 설계되어 있는가?

✓ Transport Restraint가 필요한가?

✓ Maintenance Envelope를 3D Model에서 확인했는가?

✓ Pump·Valve·Stack 교체가 가능한가?

✓ Module-to-Module Interface가 표준화되어 있는가?

✓ Battery Limit가 명확한가?

✓ Interface Register가 있는가?

✓ FAT 범위가 명확한가?

✓ Pressure·Leak Test 기준이 정의되어 있는가?

✓ Control·ESD Logic을 공장에서 시험할 수 있는가?

✓ SAT 범위가 정의되어 있는가?

✓ Pre-Commissioning과 Commissioning 책임이 명확한가?

✓ 향후 Electrolyser Block 추가가 가능한가?

✓ Power·Water·Cooling Infrastructure도 확장 가능한가?

좋은 Hydrogen Module은 Electrolyser를 Container 안에 넣은 설비가 아닙니다. 물·전력·냉각·가스·제어·안전을 하나의 반복 가능한 Hydrogen Production Block으로 통합한 산업제품입니다.

미래주거연구소 인사이트

지금까지의 시리즈를 연결하면 아주 흥미로운 구조가 만들어집니다.

Power Module

전력을 받아 변환하고 분배합니다.

BESS Module

전력을 저장합니다.

Cooling Module

설비에서 발생하는 열을 제거합니다.

Hydrogen Module

전력을 Hydrogen으로 변환합니다.

그리고 이 모든 시스템은,

공장에서 제작하고,

공장에서 시험하고,

트럭으로 운송하고,

Crane으로 설치하고,

현장에서 Interface만 연결하는 방향으로 발전할 수 있습니다.

즉, 미래의 대형 에너지 인프라는 현장에서 처음부터 하나씩 만드는 거대한 프로젝트에서 공장에서 검증된 Capacity Block을 조립하는 플랫폼 산업으로 변화할 가능성이 있습니다.

미래주거연구소 한 문장

모듈러 수소 생산설비의 핵심은 Electrolyser를 Container에 넣는 것이 아니라, 전기와 물을 수소로 변환하는 전체 공정을 운송·시험·설치·증설 가능한 하나의 Hydrogen Production Product로 만드는 데 있습니다.

Hydrogen Module 실무의 출발점은 P&ID다

Hydrogen Module을 실제로 설계하려면 가장 먼저 전체 Process Flow를 명확히 해야 합니다.

이때 핵심 문서가 P&ID(Piping and Instrumentation Diagram)입니다.

P&ID에는 단순히 Pipe만 그려져 있는 것이 아닙니다.

Pump

Valve

Separator

Heat Exchanger

Instrument

Control Valve

Pressure Relief

Drain

Vent

Sample Point

Safety Interlock

등의 관계가 표현됩니다.

즉, P&ID는 Hydrogen Module의 공정 지도라고 볼 수 있습니다.

PFD와 P&ID는 무엇이 다를까?

PFD는 Process Flow Diagram입니다.

큰 공정의 흐름을 이해하는 데 사용합니다.

예를 들어,

Water Treatment
→ Electrolyser
→ Separator
→ Dryer
→ Compressor

처럼 주요 장비와 흐름을 보여줍니다.

반면 P&ID는 실제 제작과 시공에 필요한 수준으로 더 세밀합니다.

어떤 Valve가 어디에 있는지,

어떤 Instrument가 어떤 Signal을 보내는지,

어디에서 Drain하고 Vent하는지,

어떤 상황에서 Shutdown 되는지

등을 표현합니다.

쉽게 말하면,

PFD = 전체 흐름

P&ID = 실제 설비 작동 지도

입니다.

모듈러 공법에서는 P&ID가 더 중요한 이유

현장시공에서는 일부 배관 위치를 현장에서 조정하는 경우가 있을 수 있습니다.

하지만 공장에서 Module을 제작하는 경우 Pipe와 Valve, Instrument의 위치가 이미 고정됩니다.

따라서 제작 시작 전 P&ID와 3D Model 사이의 일치가 중요합니다.

즉,

P&ID
→ 3D Model
→ Fabrication Drawing
→ Factory Production

이라는 정보 흐름이 정확해야 합니다.

잘못된 P&ID를 정확하게 제작하면 오히려 더 큰 문제가 됩니다.

Line List란?

Process Plant에서는 각 배관의 정보를 정리한 Line List를 사용할 수 있습니다.

여기에는 프로젝트에 따라,

Line Number

Fluid

Pipe Size

Design Pressure

Design Temperature

Material

Insulation

Test Requirement

등이 포함될 수 있습니다.

Hydrogen Module에서는 수소와 물, 냉각수, Vent, Drain 등 여러 Fluid가 있기 때문에 Line Identification이 매우 중요합니다.

Hydrogen Pipe는 일반 물배관과 같은가?

같다고 볼 수 없습니다.

Hydrogen Service에서는 압력과 온도, 재질, Joint, 누설 관리, 적용 기준 등을 별도로 검토해야 합니다.

수소는 분자 크기가 작고 누설 관리가 중요하기 때문에 배관 시스템의 품질관리가 매우 중요합니다.

따라서 Pipe Material과 Fitting, Valve, Gasket 등은 프로젝트 설계조건과 적용되는 Code에 맞춰 선정해야 합니다.

배관의 가장 큰 적은 누설이다

Hydrogen Plant에서 작은 Leak도 중요하게 다뤄야 합니다.

누설이 발생할 수 있는 주요 지점은,

Flange

Valve Stem

Threaded Connection

Instrument Connection

Fitting

Weld Defect

등입니다.

따라서 모듈러 수소설비에서는 가능한 범위에서 Connection 수를 줄이고 공장에서 품질을 통제하는 것이 큰 장점이 될 수 있습니다.

Welding 품질이 중요한 이유

Hydrogen Process Pipe에는 여러 Weld Joint가 존재할 수 있습니다.

따라서 적절한 Welding Procedure와 Welder Qualification, 검사계획이 중요합니다.

현장에서 문제가 발생하면 Module 내부의 좁은 공간에서 Repair Welding을 해야 할 수도 있습니다.

따라서 공장 제작 단계에서,

Fit-up

Welding

Inspection

Pressure Test

Leak Test

를 체계적으로 관리해야 합니다.

NDT란?

NDT는 Non-Destructive Testing, 즉 비파괴검사입니다.

용접부를 파괴하지 않고 품질을 확인하는 검사방법입니다.

프로젝트 요구조건에 따라 다양한 NDT 방법을 적용할 수 있습니다.

중요한 것은 모든 Weld를 똑같이 검사하는 것이 아니라 적용 Code와 Service, 위험도에 따라 필요한 검사범위를 정의하는 것입니다.

Valve는 왜 그렇게 많을까?

Hydrogen Module 내부에는 다양한 Valve가 있습니다.

대표적인 기능은,

Isolation

장비 또는 Line을 격리합니다.

Control

Flow나 Pressure를 제어합니다.

Check

역류를 방지합니다.

Relief

과압을 관리하는 안전시스템과 연결됩니다.

Drain

Liquid를 배출합니다.

Vent

Gas를 안전한 위치로 배출합니다.

따라서 Valve는 단순한 배관 부품이 아니라 운전과 안전을 결정하는 핵심장치입니다.

Double Isolation이 필요할까?

프로젝트 위험성 평가와 정비전략에 따라 더 높은 수준의 Isolation이 필요할 수 있습니다.

예를 들어 정비 대상 장비를 Process System에서 확실하게 분리해야 하는 경우가 있습니다.

구체적인 Isolation 방식은 프로젝트 기준과 위험평가에 따라 결정해야 합니다.

핵심은 유지관리 단계에서 어떤 장비를 어느 범위까지 안전하게 격리할 수 있는가입니다.

Drain과 Vent는 작은 Pipe가 아니다

Hydrogen Module의 3D Model을 보면 Main Pipe에 집중하기 쉽습니다.

하지만 Drain과 Vent도 매우 중요합니다.

Commissioning 때 물을 제거해야 할 수 있습니다.

공정을 Purge해야 할 수 있습니다.

정비 전에 Pressure를 안전하게 제거해야 할 수 있습니다.

따라서 Drain·Vent Point는,

접근 가능한가?

안전한 위치로 연결되는가?

운영자가 쉽게 식별할 수 있는가?

를 검토해야 합니다.

Purging이란?

Hydrogen System에서는 배관과 장비 내부의 공기나 다른 Gas를 적절한 절차에 따라 제거하는 과정이 필요할 수 있습니다.

이를 Purging이라고 합니다.

목적은 System 내부에 원치 않는 Gas 혼합물이 형성되지 않도록 관리하는 것입니다.

실제 Purge Medium과 방법은 제조사·프로젝트 절차와 적용 안전기준에 따라 전문적으로 결정해야 합니다.

Pre-Commissioning에서 Purging이 중요한 이유

신규 배관 내부에는 처음에는 공기가 들어 있습니다.

그 상태에서 바로 Hydrogen을 투입하면 안전상 바람직하지 않은 혼합 조건이 생길 수 있습니다.

따라서 정해진 절차에 따라 내부 상태를 준비한 뒤 Hydrogen Service로 전환해야 합니다.

이것은 Hydrogen Plant Commissioning의 핵심 절차 중 하나입니다.

Hazardous Area Classification을 더 깊게 보면

Hydrogen이 누출될 가능성이 있는 구역에서는 전기장비가 잠재적인 Ignition Source가 되지 않도록 설계해야 합니다.

이를 위해 Hazardous Area를 분석합니다.

중요한 요소는,

누출 Source

Release Rate

Ventilation

Enclosure Geometry

Gas 특성

입니다.

그 결과에 따라 특정 구역의 Electrical Equipment 사양을 결정할 수 있습니다.

방폭은 장비 하나의 문제가 아니다

방폭 또는 Explosion Protection이라고 하면 특수 전기장비만 떠올리기 쉽습니다.

하지만 실제 안전은 더 넓습니다.

Electrical Equipment

Ventilation

Gas Detection

Separation Distance

Process Isolation

Earthing

Static Control

Emergency Shutdown

등을 함께 봐야 합니다.

즉, 방폭은 하나의 제품이 아니라 전체 설계전략입니다.

Electrical Room을 분리하는 이유

Hydrogen Process Area와 Electrical Equipment를 물리적으로 분리하면 여러 장점이 있을 수 있습니다.

전기 Panel과 Rectifier 등 일반 Electrical Equipment를 별도 안전구역에 배치하고 Hydrogen Process 구역과 분리할 수 있습니다.

이렇게 하면 Maintenance와 Safety Management가 더 명확해질 수 있습니다.

모듈러 방식에서는 이를,

Electrical Module

Process Module

로 분리할 수 있습니다.

Ventilation 설계는 어떻게 생각할까?

Hydrogen은 누출 시 위쪽으로 이동하는 특성을 가집니다.

따라서 Enclosure 상부에 Gas가 정체되지 않도록 환기경로를 검토해야 합니다.

설계자는 다음을 봅니다.

Air Inlet 위치

Exhaust 위치

Ceiling Geometry

Dead Zone

Equipment Arrangement

Gas Detector 위치

즉, 단순히 Fan Capacity만 정하는 것이 아니라 실제 Airflow Path를 봐야 합니다.

Ventilation Dead Zone

Module 내부에는 Beam과 Cable Tray, Pipe가 복잡하게 들어갑니다.

이 구조물 때문에 공기가 잘 흐르지 않는 구역이 생길 수 있습니다.

이런 공간을 고려하지 않고 Fan만 설치하면 원하는 환기성능을 얻지 못할 수 있습니다.

따라서 3D CFD 분석 등을 사용하는 프로젝트도 있을 수 있습니다.

중요한 것은 Hydrogen이 어디에 모일 수 있는가를 생각하는 것입니다.

Gas Detector는 어디에 설치할까?

Hydrogen의 특성과 예상 누출 Source, Ventilation Pattern을 고려해 Detector 위치를 결정해야 합니다.

단순히 벽 한쪽에 설치하는 것으로 끝나지 않습니다.

Detector가 실제 누출을 빠르게 감지할 수 있는 위치인지 검토해야 합니다.

또한 Calibration과 Maintenance를 위해 작업자가 접근할 수 있어야 합니다.

Gas Detection 이후 무엇이 일어나는가?

Gas Detection 자체보다 더 중요한 것은 이후 Logic입니다.

예를 들어 프로젝트에 따라,

Low-Level Alarm
→ Operator Notification

Higher-Level Alarm
→ Ventilation Action

Critical Condition
→ Process Isolation / Shutdown

과 같은 Cause & Effect를 구성할 수 있습니다.

정확한 Set Point와 Logic은 프로젝트 위험평가와 설계기준에 따라 결정해야 합니다.

ESD란?

ESD는 Emergency Shutdown System입니다.

위험한 상황에서 Process를 안전한 상태로 전환하기 위한 시스템입니다.

Hydrogen Plant에서는 ESD가,

Electrolyser

Valve

Compressor

Power Supply

Process Isolation

등과 연결될 수 있습니다.

핵심은 단순히 모든 장비를 끄는 것이 아니라 어떤 순서로 어떤 장비를 안전한 상태로 만들 것인가입니다.

Shutdown Sequence가 중요한 이유

예를 들어 Power만 갑자기 차단하면 모든 문제가 해결된다고 볼 수 없습니다.

일부 배관에는 압력이 남아 있을 수 있습니다.

Gas가 Process Equipment 내부에 남아 있을 수 있습니다.

Cooling이 필요한 상황일 수도 있습니다.

따라서 Emergency Shutdown에는 Sequencing과 Post-Shutdown Condition이 중요합니다.

Cause & Effect Matrix

Hydrogen Plant 안전설계에서 유용한 문서입니다.

예를 들어,

원인	Alarm	Valve	Power	Ventilation
Gas Detection	작동	필요 시 Isolation	필요 시 제한	동작 검토
High Pressure	작동	Control/Isolation	Process 대응	유지
Cooling Failure	작동	Process 조정	Electrolyser Derate/Stop 가능	유지
Emergency Stop	작동	Safe Position	Shutdown	설계 Logic

실제 Logic은 프로젝트마다 달라집니다.

이 표의 핵심은 어떤 이상이 발생했을 때 시스템 전체가 어떻게 반응하는지 한눈에 확인하는 것입니다.

Hydrogen Compressor가 어려운 이유

Hydrogen을 저장하거나 Pipeline, 산업사용처에 보내기 위해 압력을 높여야 할 수 있습니다.

이때 Compressor는 Hydrogen Plant의 중요한 장비가 됩니다.

Compressor Module에서는,

Pressure

Temperature

Vibration

Lubrication

Cooling

Seal

Vent

Safety

를 함께 관리해야 합니다.

Compressor의 진동은 구조와 연결된다

Compressor는 회전·왕복기계 특성에 따라 진동을 발생시킬 수 있습니다.

따라서 Base Frame과 Foundation, Pipe Support 설계가 중요합니다.

Pipe에 반복하중이 전달되지 않도록 Support와 Flexible Arrangement를 검토해야 할 수 있습니다.

즉, Compressor Module은 Process + Mechanical + Structural Dynamics가 만나는 설비입니다.

Compressor 유지관리 공간

Compressor는 정기적으로 점검과 정비가 필요할 수 있습니다.

따라서 Module을 작게 만들기 위해 장비를 벽에 너무 가깝게 배치하면 유지관리성이 크게 떨어집니다.

다음 질문을 확인해야 합니다.

Filter를 교체할 수 있는가?

Motor를 꺼낼 수 있는가?

Cylinder나 주요 부품에 접근 가능한가?

Crane 또는 Hoist를 사용할 수 있는가?

좋은 Module은 운전 공간보다 유지관리 공간이 더 중요할 때도 있습니다.

Hydrogen Storage와 Module은 어떻게 연결될까?

Hydrogen Plant에서 생산한 수소는 바로 사용하거나 Storage System으로 보낼 수 있습니다.

Storage 방식과 압력은 프로젝트 목적에 따라 달라집니다.

중요한 것은 Hydrogen Production Module의 Product Interface를 명확히 정의하는 것입니다.

예를 들어,

Pressure

Temperature

Purity

Flow

Connection Rating

등이 Storage System과 맞아야 합니다.

Product Hydrogen Specification

Hydrogen Plant의 성능은 생산량만으로 평가해서는 부족합니다.

사용처가 요구하는 품질도 만족해야 합니다.

따라서 Product Specification에는 프로젝트에 따라,

Purity

Moisture

Pressure

Flow

등이 포함될 수 있습니다.

이를 검증하기 위해 Gas Analyzer가 필요할 수 있습니다.

Hydrogen Analyzer

생산되는 Hydrogen 품질을 Monitoring하기 위해 Analyzer를 사용할 수 있습니다.

Analyzer 역시 Calibration과 Sample System이 중요합니다.

Sample Line이 너무 길거나 Condensation이 발생하면 측정에 영향을 줄 수 있습니다.

즉, 작은 Instrument System 하나도 Process Design과 연결됩니다.

Oxygen은 어떻게 처리할까?

Electrolysis 과정에서는 Oxygen도 생성됩니다.

프로젝트에 따라 안전하게 Vent하거나 활용할 수 있는 방안을 검토할 수 있습니다.

중요한 것은 Hydrogen과 Oxygen System을 명확하게 분리하고 서로 섞이지 않도록 관리하는 것입니다.

즉, Electrolyser는 Hydrogen Plant이면서 동시에 Oxygen Side Process도 가지고 있습니다.

Water Balance

수소 생산에는 Water가 필요합니다.

또한 Water Treatment 과정에서 Reject Water가 발생할 수 있고 Cooling System에도 Water가 필요할 수 있습니다.

따라서 대규모 Hydrogen Plant에서는 Water Balance가 매우 중요합니다.

특히 물이 제한적인 지역에서는 프로젝트 경제성과 환경성에 직접 영향을 줄 수 있습니다.

호주에서는 물이 더 중요할 수 있다

호주 일부 지역의 대규모 재생에너지 프로젝트는 건조한 지역에 위치할 수 있습니다.

이 경우 Hydrogen Plant의 Water Supply를 어떻게 확보할지 초기 단계부터 검토해야 합니다.

가능한 Water Source와 Treatment Requirement, Storage Capacity, Reject Water Management 등을 함께 봐야 합니다.

Desalination과 Hydrogen

해안지역에서는 프로젝트에 따라 담수화 설비와 Hydrogen Plant를 연계하는 방안을 검토할 수 있습니다.

개념적으로,

Seawater
↓
Desalination
↓
Water Treatment
↓
Electrolyser

의 흐름입니다.

다만 담수화 자체도 Energy와 설비, 환경적 고려가 필요합니다.

따라서 Green Hydrogen의 전체 효율과 비용을 평가할 때 Water Infrastructure도 포함해야 합니다.

Cooling Water System

Electrolyser와 Rectifier, Compressor 등은 열을 발생시킬 수 있습니다.

따라서 Plant 전체 Cooling Load를 계산해야 합니다.

Cooling Module이 별도로 있다면,

Cooling Supply
→ Process Equipment
→ Cooling Return
→ Cooling Module

의 형태로 연결됩니다.

여기서 제16편의 Modular Cooling Plant 원리가 그대로 적용됩니다.

Cooling Failure가 Process에 미치는 영향

냉각이 중단되면 일부 장비의 온도가 상승할 수 있습니다.

따라서 Control System은 Cooling Condition을 Monitoring하고 필요한 경우 Load를 줄이거나 Process를 정지할 수 있어야 합니다.

이것이 Interlock입니다.

즉, Hydrogen 생산량은 Power만으로 결정되는 것이 아니라 Cooling Availability에도 영향을 받을 수 있습니다.

Rectifier와 Power Quality

Electrolyser Stack에 DC Power를 안정적으로 공급해야 하므로 Rectifier의 성능이 중요합니다.

대규모 Electrolyser는 상당한 전력 부하이기 때문에 Grid 또는 Renewable Power System과의 전기적 상호작용도 검토해야 합니다.

Power Quality

Harmonics

Transformer

Protection

Cable

Earthing

등을 함께 봐야 합니다.

E-House와 Hydrogen Plant

Hydrogen Plant의 전기설비는 E-House 또는 Power Module로 통합할 수 있습니다.

예를 들어,

Switchgear

Transformer 관련 설비

Rectifier

Protection Panel

Control Panel

등을 모듈화할 수 있습니다.

따라서 제15편에서 다룬 E-House 기술이 Hydrogen Plant에서도 그대로 연결됩니다.

Earthing과 Bonding

Hydrogen Plant에서는 전기안전뿐 아니라 정전기와 관련된 위험을 관리하기 위해 적절한 Earthing과 Bonding 전략이 중요할 수 있습니다.

Metal Pipe와 Equipment, Structural Frame 등 필요한 부분을 Site Earthing System과 연결합니다.

Module-to-Module Connection이 있는 경우 각 Module 사이의 Bonding도 확인해야 합니다.

Static Electricity

Gas Service에서는 정전기 발생 가능성도 안전관점에서 고려해야 합니다.

따라서 적절한 Bonding과 Earthing, Material·Flow Condition 등을 프로젝트 기준에 따라 검토해야 합니다.

즉, 작은 전기적 Potential 차이도 Safety Design의 일부가 될 수 있습니다.

Pressure Relief System

Process Equipment는 과압상태가 발생하지 않도록 보호해야 합니다.

프로젝트 설계에 따라 Pressure Relief Device를 적용할 수 있습니다.

중요한 것은 Relief Device 자체보다 Relief된 Gas가 어디로 가는가입니다.

안전한 위치로 배출되도록 Vent System을 설계해야 합니다.

Vent Stack

Hydrogen을 안전한 위치로 방출하기 위해 Vent Stack 또는 적절한 Vent System을 구성할 수 있습니다.

이때,

Discharge Location

Height

Nearby Equipment

Ignition Source

Building Opening

Wind

Maintenance

등을 함께 검토해야 합니다.

즉, Vent Pipe 끝 위치도 하나의 중요 설계사항입니다.

Process Safety Review

Hydrogen Plant처럼 위험물질을 다루는 설비에서는 설계 단계에서 다양한 Process Safety Review를 수행할 수 있습니다.

예를 들어,

Hazard Identification

HAZOP

LOPA 등

프로젝트에 적합한 Risk Review 방법을 활용할 수 있습니다.

중요한 것은 최종 완성 후 Safety를 검사하는 것이 아니라 설계 단계에서 위험을 발견하고 제거하는 것입니다.

HAZOP이란?

HAZOP은 Process System에서 예상되는 비정상 상태를 체계적으로 검토하는 방법입니다.

예를 들어,

No Flow

High Pressure

Low Pressure

High Temperature

Reverse Flow

등의 상황을 검토합니다.

그리고,

원인은 무엇인가?

결과는 무엇인가?

현재 보호장치는 무엇인가?

추가 조치가 필요한가?

를 분석합니다.

모듈러 설계에서는 HAZOP 결과를 제작에 바로 반영해야 한다

HAZOP에서 새로운 Valve나 Sensor, Alarm이 필요하다고 결정되면 이를 Fabrication Drawing에 반영해야 합니다.

이미 Pipe가 제작된 뒤 변경이 나오면 재작업이 발생합니다.

따라서 Hydrogen Module에서는 Safety Review와 Design Freeze 일정의 Coordination이 중요합니다.

Design Freeze 시점

모든 것이 100% 완벽하게 결정될 때까지 제작을 기다리면 일정이 길어집니다.

반대로 너무 빨리 제작을 시작하면 변경이 반복됩니다.

따라서 어떤 정보가 확정되었을 때 어떤 부분을 제작할 수 있는지 단계적으로 관리해야 합니다.

이것이 산업화 건축과 Modular Plant의 핵심 Project Management 능력입니다.

FAT 상세 절차

Hydrogen Module의 FAT는 프로젝트 범위에 따라 다음과 같이 구성할 수 있습니다.

1. Document Review

최신 P&ID, GA, Data Sheet, Cause & Effect 확인

2. Visual Inspection

장비와 배관, Label, Access 상태 확인

3. Dimensional Check

Module 크기와 Interface 위치 확인

4. Mechanical Inspection

Pipe Support·Valve·Equipment 설치 확인

5. Pressure / Leak Test

설계 절차에 따른 배관 건전성 확인

6. Electrical Inspection

Cable·Earthing·Panel 상태 확인

7. Instrument Check

Sensor·Transmitter Calibration 확인

8. Control Logic Test

PLC Logic·Interlock 확인

9. Alarm / ESD Test

Gas Detection과 Shutdown Logic 확인

10. Communication Test

SCADA 및 상위 시스템 Interface 확인

11. Punch List

미완료·수정사항 기록

12. Final Acceptance

출고 가능 상태 확인

Integrated FAT가 가치 있는 이유

Hydrogen Module 단독으로만 시험하면 실제 Plant Integration 문제를 놓칠 수 있습니다.

가능한 경우 Power Module, Cooling Control, Water Treatment Control 등과 Communication을 시험하면 현장 리스크를 줄일 수 있습니다.

예를 들어,

Electrolyser가 Cooling Ready Signal을 받는가?

Rectifier Command가 정상 전달되는가?

Gas Alarm이 Main SCADA에 표시되는가?

ESD Signal이 관련 Module에 전달되는가?

를 확인할 수 있습니다.

Factory Acceptance와 Performance Test는 다르다

FAT에서는 장비가 설계대로 제작되고 기능이 정상인지 확인합니다.

하지만 실제 Hydrogen Production Capacity와 Efficiency는 현장 Utility와 실제 운전조건에서 검증해야 하는 경우가 많습니다.

따라서,

FAT = 제품·기능 검증

Performance Test = 실제 생산성능 검증

이라고 구분하면 이해하기 쉽습니다.

보호 포장

FAT가 끝나면 Module은 운송을 준비합니다.

특히 Instrument와 Valve Actuator, Panel, Ventilation Equipment는 운송 중 충격과 먼지, 수분으로부터 보호해야 합니다.

프로젝트에 따라,

Temporary Cover

Pipe End Cap

Desiccant

Transport Brace

Waterproof Wrapping

Shock Indicator

등을 사용할 수 있습니다.

운송 중 Module이 비틀리면?

긴 철골 Module은 운송과 양중 시 변형을 받을 수 있습니다.

이 변형이 배관이나 장비 Alignment에 영향을 줄 수 있습니다.

따라서 Base Frame 구조설계에서는 Transport Load와 Lifting Load를 고려해야 합니다.

특히 Compressor나 Separator 같은 무거운 장비가 한쪽에 있다면 더 중요합니다.

Center of Gravity

Hydrogen Module 내부 장비는 균일하게 배치되지 않을 수 있습니다.

따라서 실제 장비 Weight를 이용해 Center of Gravity를 계산해야 합니다.

크레인 Rigging Plan은 이 데이터를 기반으로 작성합니다.

Module 중량만 알고 무게중심을 모르면 안전한 양중계획을 세우기 어렵습니다.

Foundation은 무엇을 확인해야 할까?

Hydrogen Module이 현장에 도착하기 전에 Foundation을 Survey해야 합니다.

확인사항은,

Level

Anchor

Module Orientation

Pipe Interface

Cable Entry

Drainage

Maintenance Access

Crane Access

등입니다.

모듈러 설비에서는 몇십 밀리미터의 작은 위치차이가 Pipe Interface에서 큰 문제가 될 수 있습니다.

현장 Tolerance

공장 제작은 매우 정밀할 수 있습니다.

하지만 현장 Concrete와 Pipe에는 시공오차가 존재합니다.

따라서 Interface에서 현실적인 Tolerance를 흡수하는 설계가 필요합니다.

예를 들어,

Spool Piece

Flange Alignment Strategy

Adjustable Support

등을 프로젝트 조건에 맞게 검토할 수 있습니다.

핵심은 공장 정밀도와 현장 현실을 연결하는 것입니다.

Field Weld를 줄이는 것이 왜 좋은가?

가능한 범위에서 현장 Welding을 줄이면 공기와 품질관리 측면에서 장점이 있을 수 있습니다.

특히 Hydrogen Service에서는 Welding Quality와 Inspection이 중요하기 때문에 공장에서 더 많은 Weld를 완료하는 전략을 검토할 수 있습니다.

하지만 모든 Joint를 공장에서 완료하면 Module이 운송 불가능하게 커질 수 있습니다.

따라서 다시 Trade-off가 생깁니다.

Factory Completion ↑
→ 현장 작업 ↓
→ Module Size·Weight ↑

이 균형을 찾는 것이 DfMA입니다.

SAT

현장 설치 후에는 SAT를 수행합니다.

프로젝트 범위에 따라,

Transport Damage

Foundation

Anchor

Pipe Connection

Cable

Earthing

Instrument

Gas Detector

Ventilation

Control

Communication

ESD

등을 확인합니다.

FAT에서 정상적이었던 Module도 운송과 설치 이후 다시 검증해야 합니다.

Pre-Commissioning

Commissioning 전에 시스템을 운전 가능한 상태로 준비합니다.

여기에는 프로젝트에 따라,

Cleaning

Flushing

Leak Check

Instrument Calibration

Valve Stroke Test

Electrical Check

Purging

Utility Ready Check

등이 포함될 수 있습니다.

즉, 장비가 설치됨 = 바로 Hydrogen 생산 가능은 아닙니다.

Utility Ready

Hydrogen Plant를 시작하려면 여러 Utility가 준비되어야 합니다.

Power

Purified Water

Cooling

Instrument Air

Control System

Vent System

등입니다.

하나라도 준비되지 않으면 Electrolyser를 정상적으로 운전하기 어렵습니다.

그래서 Commissioning은 Process Module 하나가 아니라 전체 Plant 통합 작업입니다.

First Hydrogen

모든 Pre-Commissioning 단계가 완료되면 프로젝트 절차에 따라 Electrolyser를 단계적으로 가동해 처음으로 Hydrogen을 생산합니다.

이 순간을 흔히 First Hydrogen과 같은 표현으로 부를 수 있습니다.

그러나 첫 수소가 나왔다고 Plant가 완성된 것은 아닙니다.

이후에 성능과 안정성을 검증해야 합니다.

단계적으로 Load를 올리는 이유

처음부터 최대 Load로 운전하기보다 단계적으로 Load를 올리며 각 상태를 확인할 수 있습니다.

예를 들어,

Low Load

Intermediate Load

High Load

에서,

Pressure

Temperature

Hydrogen Purity

Cooling

Power Consumption

Alarm

Vibration

등을 확인합니다.

목표는 문제가 발생했을 때 영향이 커지기 전에 발견하는 것입니다.

Performance Test

최종적으로 계약상 성능을 검증할 수 있습니다.

프로젝트에 따라 주요 평가항목은,

Hydrogen Production Rate

Hydrogen Purity

Electrical Consumption

Water Consumption

System Efficiency

Availability

등이 될 수 있습니다.

즉, Module이 정상 작동하는가를 넘어 경제적으로 약속한 성능을 내는가를 확인합니다.

Specific Energy Consumption

Hydrogen 생산설비의 효율을 평가할 때 중요한 개념 중 하나는 일정량의 Hydrogen을 생산하는 데 얼마나 많은 전기에너지가 필요한가입니다.

이 값은 Electrolyser Technology와 Load, System Auxiliary Power에 영향을 받을 수 있습니다.

따라서 Stack Efficiency만이 아니라 Pump·Cooling·Water Treatment 등 전체 Plant Auxiliary Load까지 봐야 합니다.

Balance of Plant

Electrolyser 외의 모든 Supporting System을 넓게 Balance of Plant(BOP)라고 부를 수 있습니다.

예를 들어,

Water Treatment

Cooling

Power Conversion

Gas Treatment

Compression

Control

Safety System

등입니다.

실제 Hydrogen Plant의 성능과 비용에는 Electrolyser Stack뿐 아니라 BOP가 큰 영향을 줍니다.

모듈러 수소플랜트의 경제성

Modular Hydrogen Plant가 항상 더 저렴하다고 말할 수는 없습니다.

초기 Engineering과 공장제작, FAT, 특수운송과 크레인 비용이 발생합니다.

반면 현장 Pipe Fabrication과 Cable Work, 장기 현장 인력, 재작업과 공기를 줄일 가능성이 있습니다.

비용 요소	전통 현장 방식	Modular Hydrogen Plant
초기 Engineering	프로젝트별	조기 상세설계 중요
Module 제작	제한적	높음
배관 제작	현장 중심	공장 중심 가능
시험	현장 중심	FAT 확대 가능
현장 인력	많음	감소 가능
운송	장비별	대형 Module
크레인	장비별	Module 양중
Commissioning	현장	현장 통합 필수
반복 생산	제한적	높은 잠재력
증설	대규모 개조 가능	Block 추가 가능

경제성은 Levelised Cost 관점도 필요하다

Hydrogen Plant의 경제성은 단순 건설비만으로 결정되지 않습니다.

전력가격

Electrolyser Efficiency

운전시간

Water Cost

Maintenance

Compression

Storage

Degradation

등이 장기 생산비에 영향을 줍니다.

따라서 Modularisation은 CAPEX만 줄이는 전략이 아니라 일정·생산성·운영성을 개선하는 전략으로 평가해야 합니다.

가장 중요한 것은 전력이다

Green Hydrogen의 비용구조에서 전력은 매우 중요한 요소가 됩니다.

Electrolyser가 아무리 저렴해도 전력이 비싸거나 사용률이 낮으면 경제성이 나빠질 수 있습니다.

따라서 Hydrogen Plant 입지는 전기 인프라와 재생에너지 자원, Grid Connection과 밀접하게 연결됩니다.

Capacity Factor

Electrolyser가 연중 얼마나 자주 높은 Load로 운전되는지도 경제성에 영향을 줍니다.

태양광만 직접 연결하면 밤에는 발전이 없을 수 있습니다.

Wind와 Solar, Grid, BESS를 조합하면 운영패턴이 달라질 수 있습니다.

즉, Electrolyser Technology뿐 아니라 전체 Energy Architecture를 설계해야 합니다.

호주에서 왜 흥미로운가?

호주는 풍부한 태양광과 풍력자원, 넓은 부지, 산업과 수출 인프라 등으로 Green Hydrogen 프로젝트가 검토되기 좋은 조건을 가진 지역이 있을 수 있습니다.

하지만 실제 프로젝트 성공은 자원만으로 결정되지 않습니다.

전력망

Water

Port

Pipeline

Road Transport

Workforce

Approvals

Offtake

등을 함께 검토해야 합니다.

원격지역과 Modularisation

호주 대형 재생에너지나 광산 프로젝트는 도시에서 멀리 떨어질 수 있습니다.

이런 지역에서 현장 Pipe Fitter와 Electrician, Instrument Technician을 장기간 유지하는 것은 비용이 커질 수 있습니다.

따라서 도시 또는 산업지역의 공장에서 Module을 제작하고 현장에서는 설치·연결 중심으로 진행하는 전략이 매력적일 수 있습니다.

하지만 운송거리는 길다

반대로 호주는 장거리 운송이 큰 제약이 될 수 있습니다.

Module 크기가 너무 크면,

도로폭

교량

회전반경

Overhead Clearance

Permit

Escort

등의 문제가 발생합니다.

따라서 호주의 Modular Hydrogen Plant에서는 Logistics Engineering이 Process Engineering만큼 중요할 수 있습니다.

해안지역과 수소

수소를 수출하거나 대규모 산업사용처와 연결하려는 프로젝트는 항만지역과 연결될 수 있습니다.

이 경우 해안 염분과 부식환경도 고려해야 합니다.

Module Frame

Pipe Support

Electrical Enclosure

HVAC

External Equipment

에 적절한 Corrosion Protection이 필요할 수 있습니다.

더운 지역의 Cooling

고온지역에서는 Electrolyser와 Rectifier, Compressor의 Cooling System이 더 큰 부담을 받을 수 있습니다.

따라서 장비 Rating이 실제 Site Design Temperature를 만족하는지 확인해야 합니다.

표준 Module을 다른 기후지역에 그대로 복제할 수 없는 이유입니다.

미래주거연구소 CHECK POINT

Hydrogen Module PART 2 실무 검토에서는 다음을 확인해 보세요.

✓ 최신 P&ID가 제작도면과 일치하는가?

✓ Line List가 완성되어 있는가?

✓ Hydrogen Service Pipe Specification이 명확한가?

✓ Welding·NDT 범위가 정의되어 있는가?

✓ Flange·Valve·Instrument Connection의 Leak Risk를 관리했는가?

✓ 필요한 Isolation Point가 있는가?

✓ Drain·Vent가 적절한 위치에 있는가?

✓ Purging 절차가 정의되어 있는가?

✓ Hazardous Area Classification이 완료되었는가?

✓ Electrical Equipment가 해당 구역 요구조건에 맞는가?

✓ Ventilation Airflow Path를 검토했는가?

✓ Hydrogen Gas가 정체될 Dead Zone을 검토했는가?

✓ Gas Detector 위치가 논리적으로 배치되었는가?

✓ Gas Detection Cause & Effect가 정의되어 있는가?

✓ ESD Philosophy가 있는가?

✓ Shutdown Sequence가 안전한가?

✓ Compressor 진동과 Foundation을 검토했는가?

✓ Compressor Maintenance Space가 충분한가?

✓ Hydrogen Product Pressure와 Purity가 정의되어 있는가?

✓ Analyzer와 Sample System이 설계되었는가?

✓ Oxygen Side Process도 검토했는가?

✓ Water Balance가 완료되었는가?

✓ Water Source가 지속 가능한가?

✓ Cooling Load가 정의되어 있는가?

✓ Cooling Failure Interlock이 있는가?

✓ Rectifier·Transformer·Switchgear Capacity가 충분한가?

✓ Power Quality 검토가 필요한가?

✓ Earthing·Bonding이 Module 간 연속적인가?

✓ Pressure Relief와 Vent Destination이 안전한가?

✓ HAZOP Action이 Fabrication Drawing에 반영되었는가?

✓ Design Freeze 시점이 명확한가?

✓ FAT Procedure와 합격 기준이 정의되어 있는가?

✓ Integrated FAT 범위를 확인했는가?

✓ Transport Weight와 Center of Gravity가 확정되었는가?

✓ Lifting Point와 Rigging Plan이 검토되었는가?

✓ Foundation·Pipe Interface Tolerance를 관리했는가?

✓ SAT 범위가 명확한가?

✓ Pre-Commissioning·Purging 계획이 있는가?

✓ Utility Ready 기준이 정의되어 있는가?

✓ First Hydrogen 절차가 있는가?

✓ 단계적 Load Test 계획이 있는가?

✓ Performance Guarantee가 정의되어 있는가?

✓ Hydrogen Production Rate와 Purity를 검증하는가?

✓ 전체 BOP Auxiliary Load를 포함해 Efficiency를 평가하는가?

좋은 Hydrogen Module은 수소가 생산되는 장비에서 끝나지 않습니다. 누설·환기·방폭·전력·냉각·제어·시운전까지 모든 위험과 성능이 하나의 반복 가능한 Process Product로 관리되어야 합니다.

미래주거연구소 인사이트

Hydrogen Module을 깊게 살펴보면 지금까지 다룬 모든 모듈러 기술이 하나의 Plant 안에서 결합되는 모습이 보입니다.

E-House

전력을 받습니다.

Rectifier Power Module

Electrolyser가 사용할 DC Power를 만듭니다.

Water Treatment Module

필요한 물을 준비합니다.

Electrolyser Module

Hydrogen을 생산합니다.

Cooling Module

열을 제거합니다.

Gas Treatment Module

Hydrogen을 정제합니다.

Compressor Module

필요한 압력을 만듭니다.

BESS

재생에너지의 변동을 관리할 수 있습니다.

즉, 미래의 Hydrogen Plant는 하나의 거대한 특수설비가 아니라 표준화된 여러 기능 Module을 조합하는 Energy Production Platform으로 발전할 가능성이 있습니다.

이때 가장 중요한 것은 Module 자체보다 Interface입니다.

Water Interface.

Power Interface.

Cooling Interface.

Hydrogen Interface.

Control Interface.

Safety Interface.

이 경계가 표준화될수록 공장에서 더 많은 Module을 반복 생산할 수 있고 현장에서는 연결과 검증에 집중할 수 있습니다.

결국 Modular Hydrogen Plant의 경쟁력은 가장 큰 Electrolyser를 만드는 데만 있지 않습니다.

검증된 Hydrogen Production Block을 얼마나 빠르고 안전하게 반복 배치할 수 있는가가 중요해집니다.

미래주거연구소 한 문장

Hydrogen Module의 산업화는 Electrolyser를 대량생산하는 것만을 뜻하지 않습니다. 물·전력·냉각·가스·안전 Interface를 표준화해 수소 생산능력 자체를 반복 설치 가능한 Capacity Block으로 만드는 것을 의미합니다.
