모듈러 주택 Drainage & Drying Engineering이 중요한 이유

모듈러 주택 Drainage & Drying Engineering은 LGS 모듈러 주택의 외피에 들어온 물을 안전하게 밖으로 배출하고, 남은 수분이 다시 건조될 수 있도록 경로를 만드는 Building Envelope 설계 기술입니다.

좋은 외벽은 단순히 “물이 절대로 들어오지 않는 벽”을 목표로 하지 않습니다.

현실의 건물은 장기간

비,

바람,

온도 변화,

습도,

실란트 노화,

시공 오차

등에 노출됩니다.

따라서 외피 설계에서는 1차적으로 물의 침투를 줄이는 동시에, 예상하지 못한 수분이 외장재 뒤쪽으로 들어왔을 때 어디로 빠져나갈 것인지까지 고려해야 합니다.

이 개념이 바로 Drainage와 Drying입니다.

Waterproofing과 Drainage는 같은 개념일까?

둘은 밀접하지만 완전히 같은 개념은 아닙니다.

Waterproofing은 물이 들어오지 않도록 방어하는 기술에 가깝습니다.

반면 Drainage Engineering은 외피 안쪽으로 들어온 물이 구조체 내부에 머무르지 않고 외부로 빠져나갈 수 있도록 경로를 설계하는 개념입니다.

여기에 Drying Engineering이 추가됩니다.

즉,

Deflect → Drain → Dry

의 흐름으로 이해하면 쉽습니다.

먼저 대부분의 빗물을 외부에서 흘려보내고,

일부 침투한 물은 Drainage Plane을 통해 아래로 배출하며,

잔류 수분은 Ventilated Cavity 등을 통해 다시 건조될 수 있도록 만드는 것입니다.

LGS 모듈러에서 배수설계가 중요한 이유

LGS 구조체 자체만 보고 외벽 성능을 판단해서는 안 됩니다.

실제 외벽은 여러 Layer가 함께 작동합니다.

예를 들어 일반적인 개념은 다음과 같습니다.

Exterior Cladding

↓

Ventilated / Drainage Cavity

↓

WRB

↓

Continuous Insulation

↓

LGS Frame + Insulation

↓

Air / Vapour Control Layer

↓

Interior Lining

여기서 외장재가 첫 번째 방어선이라면, 그 뒤의 WRB와 Drainage Cavity가 두 번째 방어선 역할을 하게 됩니다.

중요한 것은 이 Layer들이 건물 전체에서 연속적으로 이어지는 것입니다.

Drainage Cavity는 왜 필요할까?

Cladding 뒤쪽에 일정한 공간을 두는 방식은 외벽으로 침투한 물을 아래쪽으로 흘려보낼 수 있는 경로를 제공합니다.

동시에 Assembly에 따라 공기 이동과 건조에도 도움을 줄 수 있습니다.

이 공간을 흔히

Drainage Cavity

Ventilated Cavity

Rainscreen Cavity

등으로 표현합니다.

하지만 Cavity가 있다고 자동으로 좋은 벽이 되는 것은 아닙니다.

확인해야 할 것은

물이 실제로 아래로 흐를 수 있는가?

중간에서 Mortar나 Insulation 등이 막고 있지 않은가?

하단에서 물이 외부로 빠질 수 있는가?

상·하부 Detail이 선택한 시스템에 맞게 설계됐는가?

입니다.

WRB는 어디에 있어야 할까?

WRB는 Water-Resistive Barrier 또는 프로젝트와 지역에 따라 유사한 Weather-Resistive Barrier 개념으로 사용됩니다.

핵심 역할은 Cladding 뒤로 들어온 물이 구조체 안쪽으로 이동하는 것을 제어하면서 Drainage Plane을 형성하는 것입니다.

따라서 WRB는 단순히 벽 가운데 붙어 있는 Membrane 한 장이 아닙니다.

창호,

문,

벽 모서리,

Roof-Wall Junction,

Balcony,

MEP Penetration,

Module Joint

등에서 연속성이 유지되어야 합니다.

물은 중력만 따라 움직이지 않는다

비가 오면 물이 아래로만 떨어진다고 생각하기 쉽습니다.

하지만 실제 외벽에서는 바람이 함께 작용합니다.

Wind-driven Rain은 수평 방향의 압력차와 틈을 통해 물을 외피 안쪽으로 밀어 넣을 수 있습니다.

그래서 외벽 설계에서는

Gravity,

Surface Tension,

Capillary Action,

Pressure Difference

등을 함께 고려합니다.

특히 작은 Joint와 틈에서는 Capillary Action이 예상하지 못한 수분 이동 경로를 만들 수 있습니다.

Flashing은 작은 부품이 아니라 물의 길을 만드는 Detail이다

외벽에서 가장 중요한 요소 중 하나가 Flashing입니다.

Flashing의 목적은 물을 받아서 안전한 외부 위치로 다시 내보내는 것입니다.

대표적으로

Window Head Flashing,

Sill Flashing,

Door Flashing,

Roof-to-Wall Flashing,

Balcony Flashing,

Base Flashing

등이 있습니다.

Flashing이 설치되어 있더라도 끝부분이나 WRB와의 연결이 잘못되면 물의 흐름이 끊길 수 있습니다.

그래서 Flashing은 제품보다 연결 Detail을 보는 것이 중요합니다.

Window Sill은 Drainage Engineering의 핵심 지점이다

창문 주변은 외벽에서 가장 복잡한 Interface 중 하나입니다.

창문을 설치하면 벽체에 큰 Opening이 만들어지기 때문입니다.

특히 Window Sill에서는 물이 들어왔을 때 실내 방향이 아니라 외부 방향으로 빠져나갈 수 있는 Drainage Path가 필요합니다.

따라서

Head

Jamb

Sill

을 각각 따로 보지 말고 하나의 Window Water Management System으로 봐야 합니다.

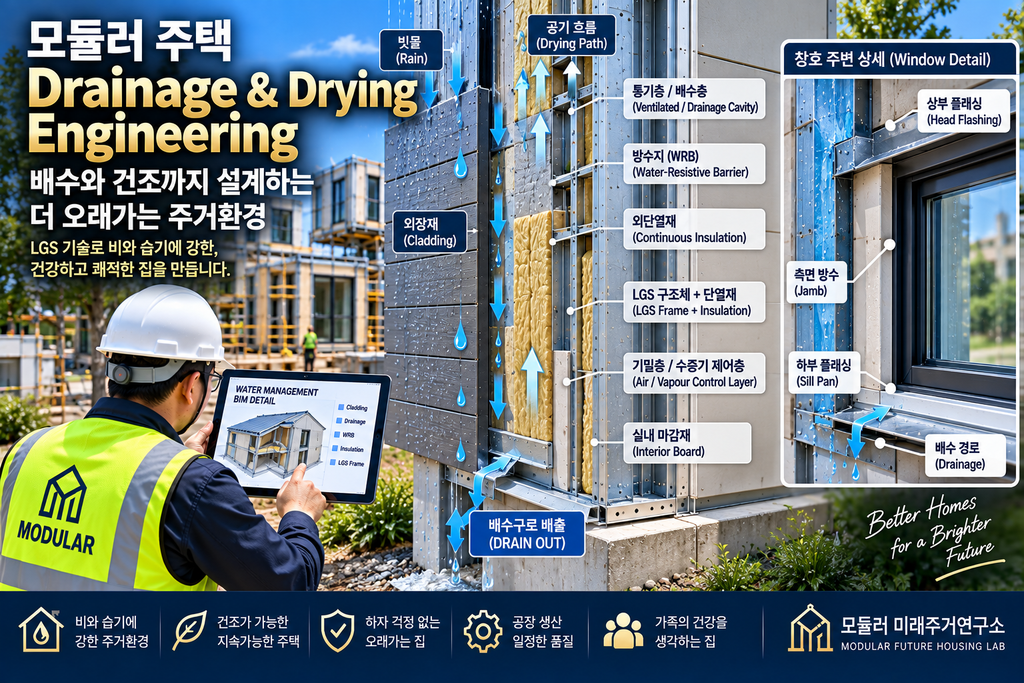

실제 LGS Drainage & Drying 현장

Module Joint는 배수 경로를 끊을 수 있다

모듈러 주택에서는 공장에서 완성한 벽체가 현장에서 서로 만납니다.

이때 중요한 문제가 생깁니다.

Module A의 Drainage Plane과 Module B의 Drainage Plane을 어떻게 연결할 것인가?

단열재만 연결한다고 끝나는 문제가 아닙니다.

현장 Joint에서는

WRB,

Flashing,

Cavity,

Cladding,

Sealant,

Air Barrier

등이 다시 연결되어야 합니다.

이 가운데 Drainage Plane이 끊기면 물이 Joint 안에 머무를 가능성이 생길 수 있습니다.

따라서 Module Joint는 앞서 다룬

Thermal Bridge,

Airtightness,

Waterproofing,

Condensation

뿐 아니라 Drainage Engineering의 핵심 Interface이기도 합니다.

Weep과 Drain Outlet을 막으면 안 된다

외피 안으로 들어온 물이 아래로 내려왔다면 마지막에는 밖으로 나가야 합니다.

이때 사용하는 것이 시스템에 따라

Weep,

Drain Outlet,

Open Joint,

Vent/Drain Opening

등입니다.

그런데 실제 시공에서는 마감재나 Sealant가 Drainage Opening을 막아버리는 경우를 주의해야 합니다.

따라서 QA/QC에서는 단순히 “Weep 설치 완료”가 아니라 실제로 배수 가능한 상태인지를 확인해야 합니다.

Balcony와 Deck Connection은 특히 주의한다

Balcony나 Deck가 외벽과 연결되면 Water Management가 복잡해집니다.

여기에는

Structure,

Waterproofing,

Drainage,

Thermal Bridge,

Door Threshold

가 동시에 만납니다.

특히 Door Threshold 주변에서 물의 배수 방향과 실내 바닥 높이 관계가 잘못되면 문제가 생길 수 있습니다.

따라서 Balcony Detail은 건축도면 하나만 보는 것이 아니라 구조·방수·외피 Detail을 함께 확인해야 합니다.

Roof에서 내려온 물도 외벽 설계의 일부다

지붕과 벽은 별개의 시스템이 아닙니다.

제36편에서 설명한 Roof에서 물이 내려오면

Gutter,

Downpipe,

Roof-Wall Junction,

Ground Drainage

를 통해 건물에서 멀어져야 합니다.

즉,

Roof Drainage → Wall Drainage → Site Drainage

가 연결되어야 합니다.

좋은 외피를 만들어 놓고 Downpipe에서 나온 물이 기초 주변에 계속 모인다면 건물 전체의 Moisture Management 관점에서는 좋은 설계라고 보기 어렵습니다.

Drying Path를 반드시 생각해야 한다

모든 물을 완벽하게 차단하는 것만 생각하면 Drying을 놓치기 쉽습니다.

건축물은 시공 중에도 수분에 노출될 수 있고 사용 중에도 여러 Moisture Source가 존재합니다.

따라서 설계자는 다음 질문을 해야 합니다.

“이 Layer가 젖으면 어느 방향으로 건조되는가?”

외측으로 건조될 수도 있고,

내측으로 건조될 수도 있으며,

Assembly와 Climate에 따라 전략이 달라질 수 있습니다.

그래서 제35편의 Vapour Control과 이번 Drying Engineering이 직접 연결됩니다.

Transport 단계에서 물이 들어오면 어떻게 할까?

모듈러 건축에는 일반 현장건축과 다른 단계가 있습니다.

바로 Transport입니다.

공장에서 완성된 Module이 현장까지 이동하면서 Rain Exposure를 받을 가능성을 고려해야 합니다.

따라서

Temporary Membrane,

Opening Protection,

Roof Protection,

Joint Protection

등이 필요할 수 있습니다.

하지만 더 중요한 원칙이 있습니다.

젖었다면 확인하지 않고 바로 닫지 않는 것입니다.

필요한 경우 Moisture Condition을 확인하고 충분히 건조한 뒤 다음 공정으로 넘어가야 합니다.

내 경험으로 보는 모듈러 배수설계

제가 모듈러 사업을 준비하면서 업체들의 주택 사양을 살펴볼수록 단열재 두께나 창호 브랜드만으로는 실제 외피의 완성도를 판단하기 어렵다는 생각이 듭니다.

앞으로 업체를 검토할 때 저는 외벽 단면을 보면서 “물이 들어왔을 때 어디로 나가는가?”를 먼저 찾아볼 생각입니다.

특히 확인하고 싶은 질문은 다음과 같습니다.

“Cladding 뒤에 Drainage Cavity가 있습니까?”

“WRB가 Window Opening에서 어떻게 연결됩니까?”

“Window Sill로 들어온 물은 어디로 배출됩니까?”

“Module Joint에서 Drainage Plane을 어떻게 연결합니까?”

“Transport 중 Module Opening은 어떻게 보호합니까?”

“현장에서 설치 후 Water Test를 합니까?”

“검사 결과를 Module ID별로 기록합니까?”

저는 앞으로 실제 공급업체를 비교할 때 화려한 완성사진뿐 아니라 Window Detail, Module Joint Detail, Roof-Wall Detail을 얼마나 명확하게 보여줄 수 있는지도 중요한 판단 기준으로 보려고 합니다.

Factory에서 Drainage QA/QC를 시작한다

모듈러의 장점은 Cladding을 완전히 닫기 전에 중요한 Layer를 검사할 수 있다는 것입니다.

Factory QA/QC에서는

WRB Continuity,

Flashing,

Window Opening,

Drainage Cavity,

Base Drainage,

Penetration,

Module Corner

등을 확인할 수 있습니다.

예를 들어 Module ID를 이용해

MOD-W04-016

↓

WRB ✓

↓

WINDOW FLASHING ✓

↓

DRAINAGE CAVITY ✓

↓

BASE DRAIN ✓

↓

PHOTO RECORD ✓

↓

PASS

와 같이 기록할 수 있습니다.

현장에서는 Module Joint를 다시 검사한다

공장검사에서 PASS를 받았더라도 현장에서 끝난 것은 아닙니다.

Crane Installation 후 새롭게 연결되는

Module Joint,

Roof Joint,

External Corner,

Flashing,

Membrane,

Cladding Joint

등을 다시 검사해야 합니다.

이 과정이 중요한 이유는 공장에서 존재하지 않았던 새로운 Interface가 현장에서 만들어지기 때문입니다.

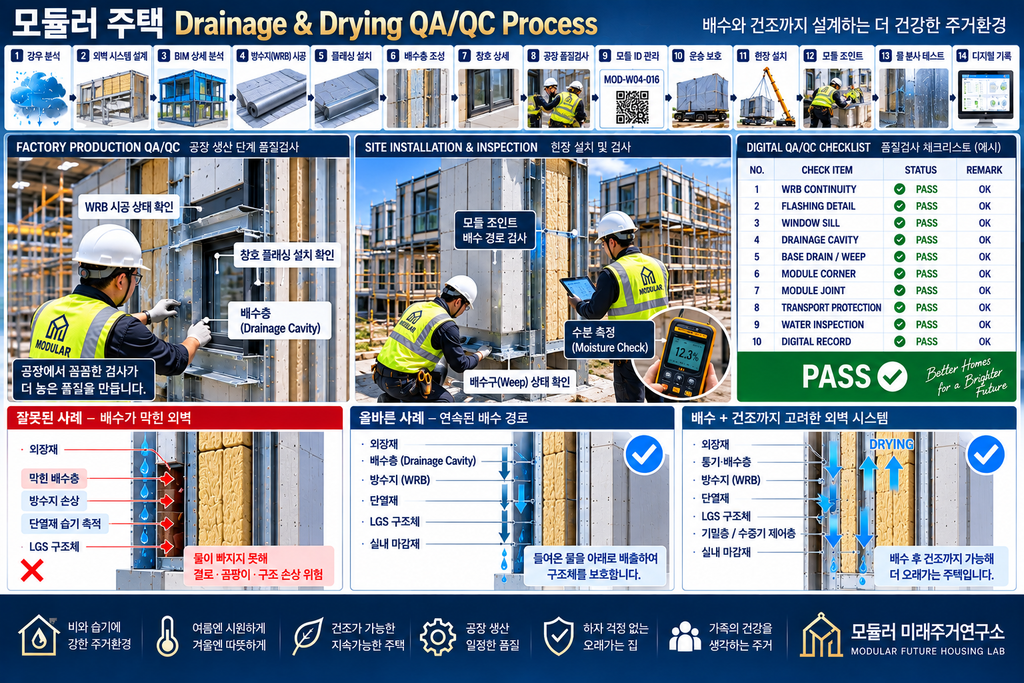

Drainage & Drying QA/QC

① BLOCKED DRAINAGE

물이 외피 안에서 빠져나가지 못하고 고이는 잘못된 Detail.

② CONTINUOUS DRAINAGE

Cladding 뒤로 들어온 물이 WRB를 따라 아래로 이동해 외부로 배출되는 Detail.

③ DRAIN + DRY

배수 후 Ventilated Cavity를 통해 잔류수분의 건조까지 고려한 개선 Detail.

모듈러 미래주거연구소 전문가 TIP

외벽을 검토할 때 “방수재가 무엇입니까?”라는 질문에서 끝내지 마세요.

한 단계 더 중요한 질문은 이것입니다.

“이 외벽 안으로 물이 들어왔다고 가정하면 그 물은 정확히 어디로 빠져나갑니까?”

도면 위에서

Entry → Drainage Plane → Flashing → Outlet

을 손가락으로 따라갈 수 있어야 합니다.

그리고 마지막으로 하나를 더 확인합니다.

“남은 수분은 어떻게 건조됩니까?”

이 두 질문만으로도 외피 Detail을 훨씬 깊이 볼 수 있습니다.

Drainage & Drying Engineering CHECK POINT

✓ 외벽의 Primary Water Control Strategy가 있는가?
✓ WRB가 연속적인가?
✓ Drainage Cavity가 있는가?
✓ Cavity가 중간에서 막히지 않는가?
✓ Window Head Flashing을 확인했는가?
✓ Window Sill Drainage가 있는가?
✓ Door Threshold를 검토했는가?
✓ Base Drain/Weep이 열려 있는가?
✓ Module Corner를 검토했는가?
✓ Module Joint에서 Drainage Plane이 연결되는가?
✓ Roof-Wall Junction을 검토했는가?
✓ Balcony/Deck Junction을 검토했는가?
✓ MEP Penetration의 Flashing을 확인했는가?
✓ Transport Protection 계획이 있는가?
✓ 젖은 재료의 Drying 절차가 있는가?
✓ Factory QA/QC를 실시하는가?
✓ Site Joint를 재검사하는가?
✓ Digital Record를 남기는가?

자주 묻는 질문 FAQ

Q1. 외벽이 방수되는데 Drainage Cavity가 왜 필요한가요?

외피는 장기간 다양한 기후와 시공조건에 노출됩니다. 선택한 외벽 시스템이 cavity drainage를 사용하는 방식이라면 외장재 뒤로 들어온 일부 물을 안전하게 외부로 배출할 수 있는 2차 경로가 중요합니다.

Q2. WRB와 Air Barrier는 같은 것인가요?

기능적으로 구분되는 개념입니다. 특정 제품이 여러 기능을 동시에 수행할 수 있지만 Water Control과 Air Control의 역할을 설계상 각각 확인하는 것이 좋습니다.

Q3. 모듈러 주택에서 물이 새기 쉬운 곳은 어디인가요?

Window·Door Opening, Roof-Wall Junction, Balcony, MEP Penetration, Module-to-Module Joint처럼 여러 재료와 시스템이 만나는 Interface를 특히 세밀하게 검토해야 합니다.

Q4. 실란트를 많이 사용하면 누수를 막을 수 있나요?

Sealant는 중요한 구성요소가 될 수 있지만 외피 전체를 실란트 하나에 의존하는 방식은 바람직하지 않습니다. Flashing, Drainage Plane, WRB, Joint Detail 등과 함께 시스템으로 접근해야 합니다.

Q5. 배수와 건조 중 어느 것이 더 중요한가요?

둘 다 중요합니다. 먼저 물이 빠르게 배출되도록 하고, 남아 있는 수분이 Assembly에 맞는 방향으로 건조될 수 있도록 설계하는 것이 핵심입니다.

모듈러 주택 Drainage & Drying Engineering의 핵심

모듈러 주택 Drainage & Drying Engineering은 물을 무조건 막는 기술이 아닙니다.

좋은 외피는 물에 대해 여러 단계로 대응합니다.

Deflect → Drain → Dry

먼저 빗물을 외부에서 흘려보냅니다.

그다음 일부 침투한 물은 WRB와 Drainage Plane을 통해 밖으로 배출합니다.

마지막으로 남아 있는 수분이 다시 건조될 수 있는 조건을 만듭니다.

LGS 모듈러 주택에서는 여기에 한 단계가 더 필요합니다.

Factory → Transport → Crane Installation → Module Joint → Site QA/QC

까지 Water Management가 끊기지 않아야 합니다.
