모듈러 주택 Roof Ventilation Engineering이 중요한 이유

모듈러 주택 Roof Ventilation Engineering은 LGS 모듈러 주택의 지붕 내부에서 열과 수분이 어떻게 이동하는지를 분석하고, 선택한 Roof Assembly에 맞게 통기·단열·기밀·수분 제어층을 설계하는 기술입니다.

지붕은 단순히 비를 막는 덮개가 아닙니다.

한여름에는 강한 일사에 노출되고, 겨울에는 실내외 온도차가 커지며, 실내에서 발생한 수증기가 지붕 방향으로 이동할 가능성도 있습니다.

특히 지붕 내부에 차가운 표면이 만들어지고 습기가 적절히 관리되지 않으면 Roof Condensation Risk를 검토해야 합니다.

따라서 지붕을 설계할 때는

Rain

Solar Heat

Air Leakage

Water Vapour

Insulation

Ventilation

Drainage

Drying

을 하나의 시스템으로 봐야 합니다.

Vented Roof와 Unvented Roof는 무엇이 다를까?

먼저 두 개념을 구분해야 합니다.

Vented Roof

Vented Roof는 지붕 시스템 내부에 의도적인 통기 경로를 두는 방식입니다.

일반적인 개념은

Eave Intake

↓

Continuous Ventilation Path

↓

Upper/Ridge Exhaust

입니다.

외부 공기가 낮은 위치에서 들어오고 지붕 내부의 통기 경로를 지나 높은 위치로 빠져나가는 방식입니다.

하지만 단순히 구멍 몇 개를 뚫는다고 좋은 Vented Roof가 되는 것은 아닙니다.

흡기와 배기 사이의 공기 경로가 실제로 연속적인지가 중요합니다.

Unvented 또는 Compact Roof

반대로 일부 지붕은 별도의 통기 Roof Cavity 없이 설계할 수 있습니다.

이 경우에는

Thermal Layer,

Air Control Layer,

Vapour Control,

Water Control

등이 선택한 Assembly에 맞게 정확하게 설계되어야 합니다.

따라서

“통기 지붕이 항상 좋다.”

또는

“비통기 지붕이 더 좋다.”

라고 단정할 수 없습니다.

핵심은 선택한 Roof System의 물리적 원리가 일관되게 구현되는가입니다.

호주 NCC에서 Roof Ventilation을 중요하게 보는 이유

NCC 2022의 condensation management provisions는 건축물 내부에 과도한 습기가 축적되는 위험을 완화하는 데 목적이 있습니다. ABCB의 Condensation in Buildings Handbook은 특히 NCC 2022에서 Climate Zones 6, 7, 8의 roof ventilation requirements가 상당히 변경됐다고 설명합니다.

Housing Provisions 10.8.3에서는 Roof Space와 관련해 Sarking 또는 Primary Insulation의 위치, 최소 Roof Space Height, 결로 위험을 줄이기 위한 적절한 Ventilation 등을 다룹니다.

따라서 앞으로 호주에서 LGS 모듈러 주택을 설계한다면 단순히 한국에서 사용하던 Roof Detail을 복사하기보다는 프로젝트 지역의 Climate Zone과 실제 Roof Assembly를 함께 확인하는 과정이 필요합니다.

Roof Ventilation과 Attic Ventilation은 구분해서 봐야 한다

여기서 중요한 점이 하나 있습니다.

NCC에서 이야기하는 일부 vented roof 규정은 모든 형태의 지붕에 똑같이 적용되는 개념이 아닙니다.

ABCB의 Housing Energy Efficiency Handbook에 따르면 해당 roof ventilation allowance는 pitched roof + horizontal ceiling 형태의 attic space와 관련되며 flat, skillion, cathedral roof에는 같은 방식으로 적용되지 않습니다.

이 부분은 모듈러 주택에서 특히 중요합니다.

모듈러 주택은 건축 디자인에 따라

Flat Roof,

Low-pitch Roof,

Skillion Roof,

Pitched Roof,

Roof Cassette

등 다양한 형태가 가능하기 때문입니다.

따라서 “지붕에 통풍구를 넣으면 NCC Roof Ventilation을 충족한다”고 단순하게 접근해서는 안 됩니다.

LGS Roof Frame과 열교

지붕도 벽과 마찬가지로 LGS Frame이 사용될 수 있습니다.

따라서 앞선 제34편에서 설명한 Thermal Bridge가 다시 등장합니다.

Steel Rafter 또는 Roof Member 사이에만 단열재를 채우면 구조재가 반복되는 위치에서 열 흐름이 달라질 수 있습니다.

이 때문에 설계에 따라

Continuous Insulation,

Thermal Break,

Insulation Layer Continuity

등을 함께 검토할 필요가 있습니다.

즉, Roof Ventilation Engineering은 통풍만의 문제가 아닙니다.

Thermal Bridge Engineering과 연결된 외피설계입니다.

Roof Air Barrier는 어디에서 이어질까?

제32편 Airtightness Engineering에서 강조했던 원칙을 지붕에도 적용해야 합니다.

Air Barrier는 벽에서 끝나면 안 됩니다.

벽체의 Air Barrier가

Wall → Wall/Roof Junction → Ceiling/Roof → Penetration

까지 연결되어야 합니다.

특히 Roof-Wall Junction은 여러 Layer가 만나는 복잡한 곳입니다.

여기서 Air Barrier가 끊기면 따뜻하고 습한 실내공기가 지붕 구조 내부로 이동할 수 있습니다.

이것은 단순한 에너지 손실을 넘어 Moisture Transport와 연결될 수 있습니다.

Sarking은 단순한 비닐 한 장이 아니다

호주 주택 지붕에서 자주 볼 수 있는 용어가 Sarking입니다.

하지만 Sarking을 무조건 같은 기능을 하는 하나의 재료라고 생각하면 안 됩니다.

제품과 Assembly에 따라 Water Control, Vapour Permeance, Reflective Function 등의 특성이 달라질 수 있습니다.

따라서 확인해야 할 것은 제품 이름보다

어느 Layer에 위치하는가?

어떤 Vapour Permeance를 가지는가?

어느 방향으로 건조하도록 설계했는가?

입니다.

결국 제35편에서 설명한 Condensation Engineering과 연결됩니다.

지붕 통기층은 끊기면 안 된다

Vented Roof를 선택했다면 가장 중요한 것은 Continuous Air Path입니다.

예를 들어 처마에서 공기가 들어오도록 설계했더라도,

Insulation,

Blocking,

Roof Member,

Service,

Duct

등이 공기 흐름을 막아버리면 의도한 Ventilation이 작동하지 않을 수 있습니다.

따라서 설계단계에서부터

Intake

↓

Air Path

↓

Exhaust

를 도면에서 따라갈 수 있어야 합니다.

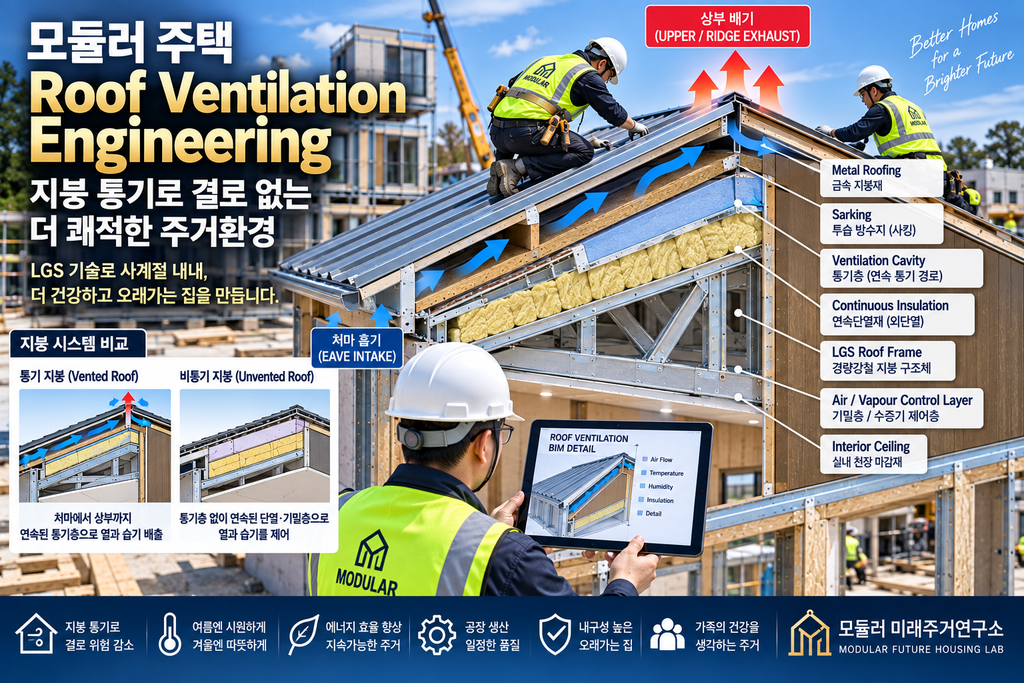

실제 LGS Roof Ventilation 현장

Roof Penetration이 많아지면 설계가 어려워진다

실제 지붕에는 아무것도 없는 것이 아닙니다.

Exhaust Duct,

Plumbing Vent,

Electrical Penetration,

Solar Cable,

Skylight,

Roof Hatch

등이 들어갈 수 있습니다.

각 Penetration은

Waterproofing,

Airtightness,

Thermal Insulation,

Vapour Control,

Fire Safety

에 동시에 영향을 줄 수 있습니다.

특히 모듈러 공장에서 Roof Cassette를 미리 제작한다면 MEP 위치를 BIM 단계에서 먼저 확정하는 것이 중요합니다.

현장에서 임의로 구멍을 추가하는 상황을 줄일 수 있기 때문입니다.

Bathroom Exhaust는 Roof Space로 끝나면 안 된다

욕실에서 발생하는 수증기를 배출하기 위해 Exhaust Fan을 설치했다고 가정해보겠습니다.

그런데 Duct가 Roof Space 안에서 끝난다면 습기를 단순히 다른 공간으로 옮긴 것에 불과할 수 있습니다.

ABCB의 condensation guidance 역시 욕실·주방·세탁실의 mechanical exhaust와 make-up air 등을 condensation management의 중요한 부분으로 다룹니다.

따라서 Exhaust System은 설계 의도와 관련 규정에 맞게 실제 외부로 배출되는 경로까지 확인해야 합니다.

Roof Cavity 안의 Insulation도 검사해야 한다

단열재는 설치 여부만 보는 것이 아닙니다.

Compression,

Gap,

Displacement,

Missing Insulation

을 확인해야 합니다.

예를 들어 Bulk Insulation이 지나치게 눌리거나 일부 구간이 비어 있다면 설계한 Thermal Performance와 달라질 수 있습니다.

또 Vented Roof에서는 단열재가 의도한 Ventilation Path를 막지 않는지도 확인해야 합니다.

즉,

Insulation Continuity와 Ventilation Continuity를 동시에 검사해야 합니다.

모듈러 Transport가 Roof Detail에 미치는 영향

공장에서 지붕을 완성했더라도 Module은 도로를 통해 이동합니다.

Transport 과정에서는

Wind Pressure,

Vibration,

Temporary Cover,

Lifting,

Weather Exposure

등을 고려해야 합니다.

특히 여러 Module을 현장에서 연결한 뒤 최종 Roof Weatherproofing이 완성되는 방식이라면 운송 단계와 설치 단계 사이의 Temporary Weather Protection이 중요합니다.

제35편에서 설명했던 Moisture Management가 여기에서도 다시 연결됩니다.

Crane Installation 후 새로운 Roof Joint가 생긴다

모듈러 건축의 특징 중 하나입니다.

공장에서 Module 하나의 Roof를 완벽하게 만들었다고 해서 건물 전체 Roof가 완성된 것은 아닐 수 있습니다.

현장에서 Module A와 Module B를 설치하면 그 사이에 새로운 Roof Joint가 만들어질 수 있습니다.

이곳에서는

Roof Membrane,

Sarking,

Insulation,

Air Barrier,

Flashing,

Drainage

등을 다시 연결해야 합니다.

그래서 Factory QA/QC와 Site QA/QC를 분리해서 생각해야 합니다.

내 경험으로 보는 모듈러 지붕설계

제가 모듈러 사업을 준비하면서 업체들의 주택 사양을 살펴보면 벽체 단열이나 창호 사양은 비교적 자세히 설명되어 있는 경우가 많습니다.

그런데 앞으로 저는 지붕 단면도도 반드시 확인해야겠다고 생각합니다.

특히 호주에서는 지역에 따라 기후조건이 크게 다르고 NCC의 condensation management도 Climate Zone과 Roof Configuration을 고려하기 때문입니다.

업체를 검토할 때 저는 다음 질문을 해보고 싶습니다.

“이 지붕은 Vented Roof입니까, Unvented Roof입니까?”

“Roof Ventilation Path를 도면에서 보여줄 수 있습니까?”

“Sarking의 Vapour Permeance는 어떻게 선정했습니까?”

“Wall Air Barrier와 Roof Air Barrier는 어디에서 연결됩니까?”

“Bathroom Exhaust는 어디까지 배출됩니까?”

“Module-to-Module Roof Joint는 현장에서 어떻게 검사합니까?”

“우리 프로젝트의 호주 Climate Zone에 맞춰 Roof Assembly를 변경합니까?”

이 질문에 명확한 Roof Detail과 QA/QC 절차로 답할 수 있는지를 살펴보는 것이 실제 업체를 비교할 때 도움이 될 것 같습니다.

Roof Ventilation QA/QC는 공장에서 시작한다

Factory QA/QC에서는 외피가 닫히기 전에 다음을 확인할 수 있습니다.

Roof Frame

Insulation

Sarking/Membrane

Air Barrier

Ventilation Path

Eave Intake Detail

Roof Penetration

Exhaust Duct

그리고 Module ID별로 사진을 기록합니다.

MOD-R03-012

↓

ROOF FRAME ✓

↓

INSULATION ✓

↓

AIR BARRIER ✓

↓

VENTILATION PATH ✓

↓

PENETRATION ✓

↓

PHOTO RECORD ✓

↓

PASS

현장에서는 Roof Joint를 다시 검사한다

Crane Installation 이후에는 다시 검사가 필요합니다.

특히

Module Roof Joint,

Flashing,

Membrane Connection,

Air Barrier Connection,

Drainage Path,

Roof Penetration

등을 확인합니다.

필요한 프로젝트에서는 Moisture Inspection이나 Thermal Imaging 등을 추가적인 품질확인 도구로 활용할 수 있습니다.

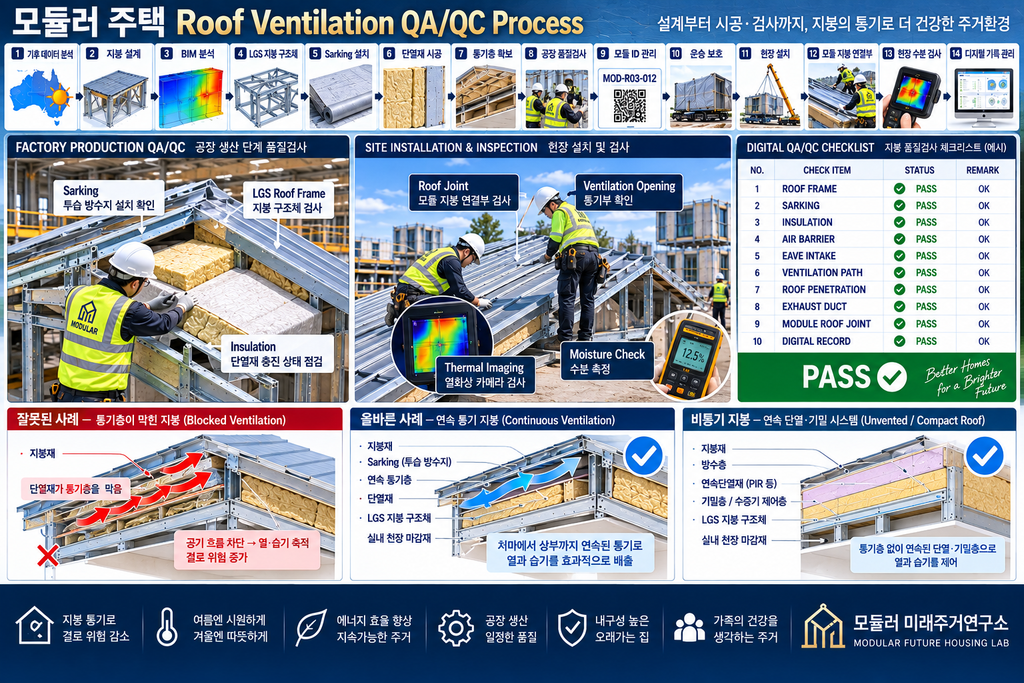

Roof Ventilation QA/QC

모듈러 미래주거연구소 전문가 TIP

Roof Ventilation을 검토할 때 “Roof Vent가 있습니까?”라고만 묻지 않는 것이 좋습니다.

더 중요한 질문은

“공기가 어디에서 들어와 어디로 빠져나가며, 그 사이 경로가 실제로 연속되어 있습니까?”

입니다.

그리고 Unvented Roof라면 질문이 달라져야 합니다.

“통기층 대신 Heat·Air·Vapour·Water를 어떤 Layer가 어떻게 제어합니까?”

결국 좋은 지붕설계는 Vent의 개수가 아니라 선택한 Roof Assembly의 연속성으로 판단해야 합니다.

Roof Ventilation Engineering CHECK POINT

✓ 프로젝트 Climate Zone을 확인했는가?
✓ Roof Type을 정확히 정의했는가?
✓ Vented/Unvented 전략이 명확한가?
✓ Eave Intake가 있는가?
✓ Ventilation Path가 연속적인가?
✓ Upper/Ridge Exhaust 경로를 확인했는가?
✓ Insulation이 Air Path를 막지 않는가?
✓ Thermal Layer가 연속적인가?
✓ Air Barrier가 Wall과 Roof에서 연결되는가?
✓ Vapour Control Strategy가 있는가?
✓ Sarking 특성을 확인했는가?
✓ Roof-Wall Junction을 검토했는가?
✓ MEP Penetration을 BIM에서 조정했는가?
✓ Bathroom Exhaust가 적절히 외부로 배출되는가?
✓ Transport Protection 계획이 있는가?
✓ Module Roof Joint를 현장에서 검사하는가?
✓ Factory QA/QC 기록을 남기는가?
✓ Site QA/QC 기록을 남기는가?

자주 묻는 질문 FAQ

Q1. 모든 모듈러 주택 지붕에 통기층이 필요한가요?

모든 Roof Assembly가 동일하지 않기 때문에 그렇게 단정할 수 없습니다. 지붕 형식, 기후, 단열 위치, 수분 제어전략과 관련 규정을 함께 검토해야 합니다.

Q2. 지붕 환기구가 많으면 결로가 없어지나요?

환기구 숫자만으로 판단할 수 없습니다. 의도한 흡기·배기 위치와 그 사이의 실제 공기 경로, 단열·기밀·수분 제어가 함께 작동해야 합니다.

Q3. 호주 NCC는 Roof Ventilation을 규정하나요?

NCC 2022 condensation management provisions에는 특정 조건에서 Roof Space Ventilation에 관한 요구사항이 있으며, ABCB는 특히 Climate Zones 6·7·8과 관련한 요구사항이 크게 변경됐다고 설명합니다. 적용 여부와 세부 조건은 실제 건물 및 Roof Configuration에 따라 확인해야 합니다.

Q4. Flat Roof에도 같은 Attic Ventilation 기준을 적용하나요?

ABCB의 NCC 2022 Housing Energy Efficiency guidance에서 설명하는 특정 vented-roof allowance는 pitched roof와 horizontal ceiling의 attic space를 대상으로 하며 flat, skillion, cathedral roof에는 같은 방식으로 적용되지 않습니다.

Q5. 모듈러 Roof에서 가장 주의할 곳은 어디인가요?

Roof-Wall Junction, Module-to-Module Roof Joint, Penetration, Exhaust Duct, Air Barrier Connection, Insulation 및 Weatherproofing의 연속성을 특히 확인하는 것이 좋습니다.

모듈러 주택 Roof Ventilation Engineering의 핵심

모듈러 주택 Roof Ventilation Engineering은 단순히 지붕에 환기구를 설치하는 기술이 아닙니다.

중요한 것은

Climate → Roof Type → Thermal Layer → Airtightness → Vapour Control → Ventilation → Drainage → Drying → QA/QC

가 하나의 시스템으로 연결되는 것입니다.

Vented Roof라면 공기의 경로가 연속적이어야 합니다.

Unvented Roof라면 선택한 Thermal·Air·Vapour·Water Control System이 연속적이어야 합니다.

특히 LGS 모듈러 건축에서는 공장에서 완성된 Roof Detail뿐 아니라 Transport 이후 현장에서 새롭게 만들어지는 Module Roof Joint까지 검사해야 진짜 완성된 지붕이라고 볼 수 있습니다.

모듈러 미래주거연구소 한 문장

좋은 모듈러 지붕은 단순히 비를 막는 지붕이 아니라, 열·공기·수분이 어디로 움직이는지 알고 그 흐름을 설계한 지붕입니다.
