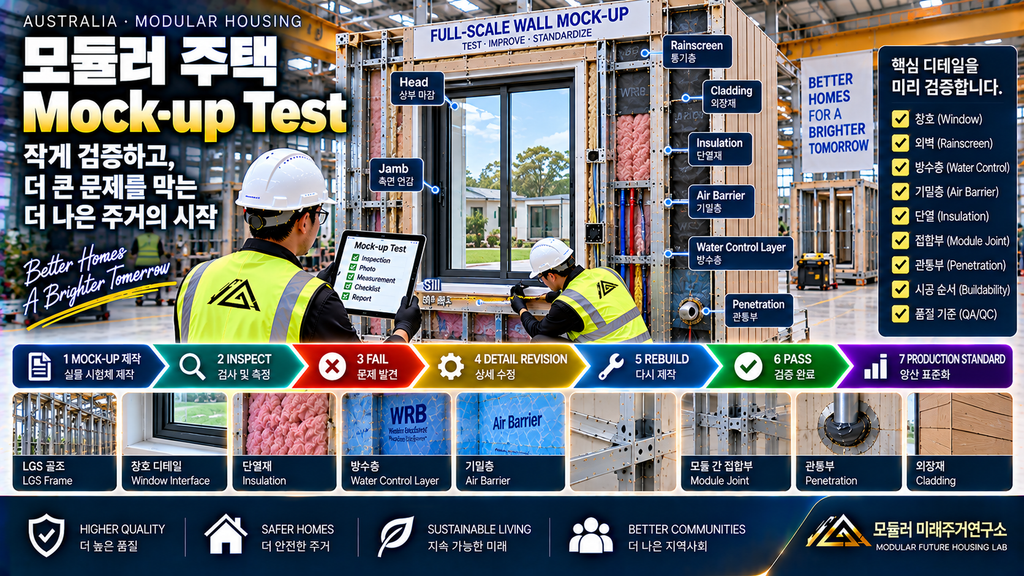

모듈러 주택 Mock-up Test는 실제 양산에 들어가기 전에 창호·외벽·Module Joint처럼 여러 재료와 공정이 만나는 복잡한 부분을 실물 크기 또는 대표 크기로 먼저 제작해 설계와 시공 가능성을 확인하는 검증 방법입니다.

도면에서는 모든 선이 정확하게 만납니다.

Water Control Layer도 이어져 있고, 단열층도 연속적이며, 창호 주변 Detail도 깔끔합니다.

하지만 실제 공장에서는 상황이 달라질 수 있습니다.

Membrane을 접어야 하고,

Tape를 붙여야 하며,

Screw를 체결해야 하고,

창호 Frame을 설치해야 하고,

LGS와 단열재, 외장재가 모두 제한된 공간 안에서 만나야 합니다.

그래서 제가 중요하게 보는 질문은 이것입니다.

“이 Detail은 도면에서 가능한가?”가 아니라 “실제로 반복해서 만들 수 있는가?”

Mock-up은 이 질문에 답하기 위한 도구입니다.

Prototype과 Mock-up은 무엇이 다를까?

제70편에서 다룬 Prototype은 대표적인 Module 또는 주택을 실제 생산에 가깝게 만들어 전체 시스템을 검증하는 성격이 강합니다.

반면 Mock-up은 범위를 좁힐 수 있습니다.

예를 들어 창문 한 개와 주변 벽체만 실제 크기로 만들어,

Window Head

Jamb

Sill

Rainscreen

Insulation

Air Barrier

Water Control Layer

가 어떻게 연결되는지 집중적으로 확인할 수 있습니다.

즉,

Prototype = 전체 시스템 검증

Mock-up = 핵심 Detail 집중 검증

으로 이해하면 쉽습니다.

1. 가장 위험한 Detail부터 선정한다

모든 벽을 Mock-up으로 만들 필요는 없습니다.

제가 먼저 선정하고 싶은 것은 하자가 발생했을 때 영향이 큰 Interface입니다.

대표적으로,

창호 주변,

Roof-to-Wall,

Wall Base,

외벽 Penetration,

Module-to-Module Joint

등입니다.

복잡한 Detail일수록 Mock-up의 가치가 커집니다.

2. 실제 LGS Frame으로 만든다

Mock-up을 단순한 그림판처럼 만들기보다 가능하면 실제 생산에서 사용할 구조와 재료를 반영해야 의미가 커집니다.

LGS Stud와 Track,

Exterior Sheathing,

Insulation,

Membrane,

Batten,

Cladding,

Internal Lining

등 실제 Wall Assembly의 핵심층을 구현합니다.

3. Window Opening을 실제 크기로 만든다

창호는 Mock-up Test에 특히 적합한 부분입니다.

Opening을 실제 크기로 만들고 창호를 설치해봅니다.

여기서 중요한 것은 창문 자체보다 창문과 벽이 만나는 경계입니다.

4. Window Sill부터 검증한다

제가 창호 Mock-up에서 가장 먼저 보고 싶은 부분 중 하나입니다.

Sill에서는 물이 내부로 들어왔을 때 어디로 이동하는지 생각해야 합니다.

단순히 Sealant에 의존하는 Detail인지,

배수 가능한 경로가 있는지,

Water Control Layer와 어떻게 연결되는지

실제 단면을 보면서 확인합니다.

5. Jamb 연결을 확인한다

창문의 좌우 Jamb도 중요합니다.

Membrane, Flashing 또는 프로젝트에서 사용하는 Water Control Detail이 연속적으로 연결될 수 있는지 확인합니다.

작업자가 손과 Tool을 넣어 실제 시공할 수 있는지도 함께 봅니다.

6. Window Head를 확인한다

Head에서는 위쪽 외벽에서 내려오는 물이 창호 뒤로 들어가지 않도록 Detail을 검토합니다.

Rainscreen Cavity와 Head Detail이 어떻게 연결되는지도 실제 Mock-up에서 확인할 수 있습니다.

7. Rainscreen Cavity의 연속성을 본다

외장재 뒤에 Drainage/Ventilation Cavity를 두는 Wall Assembly라면 창호 주변에서 Cavity가 어떻게 처리되는지 확인합니다.

도면에서는 단순한 빈 공간이지만 실제로는 Batten, Flashing, Opening과 만나면서 복잡해질 수 있습니다.

8. Water Control Layer를 추적한다

Mock-up을 볼 때 저는 재료 이름보다 물의 경로를 따라가고 싶습니다.

“물이 이곳에 들어오면 어디로 갈까?”

라는 질문입니다.

Water Control Layer가 중간에서 끊기거나 뒤집히는 부분이 없는지 살펴봅니다.

9. Air Barrier의 연속성을 확인한다

같은 Mock-up에서 기밀층도 확인합니다.

Water Control Layer와 Air Barrier가 항상 같은 위치에 있는 것은 아닙니다.

따라서 프로젝트의 Wall Assembly에 따라 각각 어떤 층이 어떤 기능을 담당하는지 명확해야 합니다.

특히 Window Frame과 Wall Air Barrier 사이의 연결 Detail을 확인합니다.

10. 단열재가 실제로 들어가는지 확인한다

도면상으로는 단열층이 연속적이어도 창호 주변에는 Frame, Connector와 기타 구성요소가 들어갑니다.

Mock-up에서는 단열재를 실제로 넣어보고,

Gap

Compression

Thermal Bridge

위험을 확인합니다.

11. 외장재 설치 순서를 검증한다

좋은 Detail도 실제 생산순서가 잘못되면 시공하기 어려울 수 있습니다.

예를 들어 특정 Flashing이 먼저 들어가야 하는데 이미 다른 부재가 설치돼 접근할 수 없다면 생산순서를 변경해야 합니다.

그래서 Mock-up에는 Sequence Test라는 의미도 있습니다.

12. 외벽 Penetration도 함께 시험한다

가능하다면 작은 Pipe 또는 Cable Penetration을 Mock-up에 넣어볼 수 있습니다.

그러면,

Water Control,

Air Seal,

Insulation,

Cladding Interface

를 어떻게 처리해야 하는지 실제 작업자가 확인할 수 있습니다.

13. Module Joint Mock-up을 별도로 만든다

모듈러 건축에서 매우 중요한 부분입니다.

두 개의 대표 벽체 Edge를 만들어 실제 Module Joint처럼 맞춰봅니다.

여기에서,

Structural Connection

Tolerance

Insulation

Air Control

Water Control

Interior Finish

의 연결 가능성을 확인합니다.

14. 조립한 뒤 일부를 다시 뜯어본다

Mock-up의 큰 장점입니다.

실제 판매할 집이 아니므로 필요한 부분을 다시 열어볼 수 있습니다.

외장재를 제거하고,

Membrane을 확인하고,

Tape Joint를 살펴보고,

단열재 상태를 확인할 수 있습니다.

완성된 외관만 보고 PASS를 판단하지 않는 것입니다.

15. 문제를 표시하고 Detail을 수정한다

Mock-up에서 문제가 발견되면 바로 기록합니다.

예를 들어,

MU-01 Window Sill

Result: FAIL

Issue: Water Control Layer discontinuity

처럼 기록합니다.

그리고 Detail을 수정합니다.

16. 수정한 Detail을 다시 만들어본다

이 단계가 중요합니다.

도면만 수정하고 Mock-up 검증을 종료하면 새로운 Detail도 실제 시공에서 문제가 있을 수 있습니다.

따라서,

FAIL

→ DETAIL REVISION

→ REBUILD

→ RE-INSPECT

→ PASS

과정을 거치는 것이 좋습니다.

17. PASS된 Mock-up을 작업표준으로 활용한다

최종 PASS된 Mock-up은 단순 시험체로 끝내지 않고 생산교육 자료로 활용할 수 있습니다.

작업자가,

“Window Sill은 어떻게 만들어야 합니까?”

라고 물을 때 도면만 보여주는 것보다 실제 PASS Mock-up을 보여주면 이해하기 쉬울 수 있습니다.

Mock-up Test 실무 검증표

No.	검사 위치	핵심 확인사항	판정
1	LGS Frame	실제 제작성	PASS/FAIL
2	Window Opening	치수·Interface	PASS/FAIL
3	Sill	배수·Water Control	PASS/FAIL
4	Jamb	연결 연속성	PASS/FAIL
5	Head	상부 물 관리	PASS/FAIL
6	Rainscreen	Cavity 연속성	PASS/FAIL
7	Water Layer	물 경로	PASS/FAIL
8	Air Barrier	기밀 연속성	PASS/FAIL
9	Insulation	Gap·Compression	PASS/FAIL
10	Thermal Detail	열교 위험	PASS/FAIL
11	Cladding	설치순서	PASS/FAIL
12	Penetration	Air·Water 처리	PASS/FAIL
13	Module Joint	구조·외피 연결	PASS/FAIL
14	Work Access	Tool 접근성	PASS/FAIL
15	Re-inspection	수정 후 상태	PASS/FAIL

★ 제71편 본문 이미지 삽입 위치

이번 글 역시 본문 이미지 1장만 넣겠습니다.

바로 위 「Mock-up Test 실무 검증표」 제목 직전에 삽입해주세요.

즉,

17. PASS된 Mock-up을 작업표준으로 활용한다
↓
마지막 설명
↓
[제71편 본문 이미지]
↓
Mock-up Test 실무 검증표
↓
표

Mock-up에는 PASS와 FAIL을 동시에 남겨도 좋다

제가 특히 만들고 싶은 교육방식입니다.

Mock-up 한쪽에는 잘못된 Detail을 일부러 남기고 다른 쪽에는 수정된 PASS Detail을 보여주는 것입니다.

예를 들어 Window Sill을,

FAIL — Membrane Discontinuity

와

PASS — Continuous Water Path

두 방식으로 비교합니다.

그러면 작업자가 무엇이 잘못된 것인지 한눈에 이해할 수 있습니다.

사진도 표준화한다

최종 PASS Mock-up은 여러 각도에서 촬영합니다.

예를 들어,

MU01-WINDOW-SILL-PASS

MU01-WINDOW-JAMB-PASS

MU01-WINDOW-HEAD-PASS

MU02-MODULE-JOINT-PASS

처럼 저장할 수 있습니다.

이 사진을 생산용 Work Instruction과 연결합니다.

Mock-up에서 ‘시공 시간’도 확인한다

Detail이 성능상 좋아도 한 곳을 만드는 데 지나치게 많은 시간이 걸리거나 특별한 기술에 지나치게 의존한다면 반복생산에서 문제가 될 수 있습니다.

따라서,

품질

뿐 아니라,

반복성

작업성

Tool Access

공정순서

도 함께 확인하고 싶습니다.

설계자와 작업자가 함께 봐야 한다

Mock-up Review에는 가능하면 여러 분야가 참여하는 것이 좋습니다.

Design,

Engineering,

Production,

Envelope,

MEP,

QA/QC

담당자가 같은 Mock-up을 보면서 각자의 관점에서 문제를 찾습니다.

설계자는 성능을 보고,

작업자는 시공성을 보고,

QA/QC는 검사 가능성을 봅니다.

이 과정에서 도면만으로는 찾기 어려웠던 문제가 드러날 수 있습니다.

Mock-up을 승인 없이 바꾸지 않는다

PASS된 Mock-up과 Production Drawing이 연결되어 있다면 생산 중 임의로 Detail을 변경해서는 안 됩니다.

변경이 필요하다면,

CHANGE REQUEST

→ REVIEW

→ REVISION

→ RE-VERIFY

→ APPROVAL

→ PRODUCTION

처럼 관리하는 것이 좋습니다.

그래야 공장 안에서 서로 다른 방식의 Detail이 동시에 만들어지는 일을 줄일 수 있습니다.

제가 호주 LGS 모듈러 사업을 준비하며 Mock-up을 중요하게 보는 이유

모듈러 사업을 준비하며 벽체와 창호 Detail을 많이 살펴볼수록 저는 완성된 모델하우스보다 공장 한쪽에 놓여 있는 실제 Wall Mock-up을 더 자세히 보고 싶다는 생각이 듭니다.

예쁜 완성주택은 결과를 보여줍니다.

Mock-up은 그 결과를 어떻게 반복해서 만들 것인지 보여주기 때문입니다.

특히 제가 중요하게 보는 것은,

Window,

Wall Base,

Penetration,

Module Joint

입니다.

이 네 부분을 실제 크기로 만들어 보고 물·공기·단열·작업순서를 확인한 뒤 PASS된 Detail만 양산에 넘기는 시스템을 만들고 싶습니다.

Prototype → Mock-up → Production으로 연결한다

제70편과 이번 제71편은 따로 떨어진 주제가 아닙니다.

제가 생각하는 흐름은 다음과 같습니다.

DESIGN

→ CRITICAL DETAIL SELECTION

→ MOCK-UP

→ TEST / INSPECT

→ CORRECT

→ PASS

→ PROTOTYPE

→ FINAL VERIFY

→ PRODUCTION RELEASE

즉, 작은 Detail부터 검증하고 전체 Prototype에서 다시 확인한 뒤 양산으로 들어가는 방식입니다.

FAQ

Q1. Mock-up은 실제 집과 같은 재료로 만들어야 하나요?

검증 목적에 따라 달라질 수 있지만 실제 시공성을 확인하려면 가능한 범위에서 실제 또는 대표적인 재료와 구성방식을 반영하는 것이 유용합니다.

Q2. Mock-up과 Sample은 같은 것인가요?

단순 재료 Sample보다 Mock-up은 여러 재료와 공정이 만나는 실제 Detail과 시공순서를 확인하는 데 더 초점을 둘 수 있습니다.

Q3. 모든 창문을 Mock-up 해야 하나요?

반드시 그렇지는 않습니다. 대표적이거나 위험도가 높은 Detail을 선정해 검증할 수 있습니다.

Q4. Mock-up에서 FAIL이 나오면 어떻게 하나요?

문제와 원인을 기록하고 Detail을 수정한 뒤 필요한 경우 다시 제작·검사해 PASS 여부를 확인합니다.

Q5. PASS된 Mock-up은 이후 어떻게 활용할 수 있나요?

생산교육, 작업표준, QA/QC 검사기준과 사진자료 등으로 활용할 수 있습니다.

마무리

모듈러 주택 Mock-up Test의 목적은 작은 모형을 예쁘게 만드는 것이 아닙니다.

목적은 실제 집에서 반복될 Detail을 양산 전에 실패시켜 보는 것입니다.

제가 중요하게 보는 흐름은,

BUILD

→ INSPECT

→ FAIL

→ IMPROVE

→ REBUILD

→ PASS

→ STANDARDIZE

입니다.

모듈러 건축은 같은 Detail을 반복해서 사용할 수 있기 때문에 한 번 검증된 좋은 Detail은 큰 자산이 될 수 있습니다.

반대로 잘못된 Detail 역시 반복될 수 있습니다.

그래서 양산 전에 작게 만들고, 열어보고, 고치고, 다시 확인하는 과정이 중요합니다.
