모듈러 주택 창문 누수를 줄이려면 창문 제품의 성능만 확인할 것이 아니라 Window Head·Jamb·Sill과 벽체의 Water Control Layer가 어떻게 연결되는지를 함께 봐야 합니다.

좋은 창문을 사용했다고 해서 창문 주변 누수 위험까지 자동으로 해결되는 것은 아닙니다.

창호는 외벽에 큰 Opening을 만드는 부품입니다.

따라서 벽체를 따라 흐르던 물이 창문을 만나면 안전하게 우회하고, 혹시 창호 주변으로 들어온 물이 있다면 다시 외부로 빠져나갈 수 있어야 합니다.

제가 제조사의 Window Detail을 볼 때 가장 먼저 묻고 싶은 질문도 단순합니다.

“이 물은 결국 어디로 나갑니까?”

창문을 제품이 아니라 Interface로 봐야 하는 이유

LGS Wall과 Window Frame은 서로 다른 시스템입니다.

두 시스템이 만나는 순간 여러 경계가 만들어집니다.

Wall → Head → Window

Wall → Jamb → Frame

Window → Sill → Wall

따라서 창호 성능과 함께 창호와 벽체 사이의 연결 Detail을 확인해야 합니다.

특히 모듈러 주택에서는 공장에서 창문을 설치하는 경우가 있으므로 현장에 도착했을 때 이미 창호 주변이 마감되어 있을 수도 있습니다.

그래서 저는 공장에서 벽을 닫기 전 창호 주변을 검사하고 사진으로 남기는 과정을 중요하게 보고 싶습니다.

1. Window Opening 치수를 확인한다

창문을 설치하기 전에 Opening부터 확인합니다.

Opening이 설계와 맞지 않으면 현장에서 억지로 Frame을 맞추거나 예상하지 않은 Gap이 만들어질 수 있습니다.

따라서 설치 전 Opening의 폭·높이·대각선 등을 프로젝트 검사기준에 따라 확인합니다.

2. Opening 하부 상태를 확인한다

창문이 들어가기 전에는 Sill 아래쪽을 가장 잘 볼 수 있습니다.

이 단계에서 Water Control Detail이 어떻게 구성되는지 확인합니다.

창문 설치 후에는 가려지는 부분이 많기 때문에 Pre-Installation Hold Point로 관리하기 좋은 위치입니다.

3. Sill Pan 또는 하부 배수 Detail을 확인한다

프로젝트의 창호 시스템에 따라 구체적인 Detail은 달라질 수 있지만 핵심 질문은 같습니다.

창문 주변으로 물이 들어오면 어디로 빠지는가?

하부 Detail이 물을 받아 벽 내부가 아니라 외부 방향으로 관리할 수 있도록 구성되어 있는지 확인합니다.

4. Sill의 배수방향을 확인한다

배수 Detail이 있어도 물이 고이는 구조라면 문제가 될 수 있습니다.

그래서 저는 실제 단면에서 물방울 하나를 그려보겠습니다.

Water → Sill → Exterior

이 화살표가 자연스럽게 이어지는지 보는 것입니다.

5. Sill Corner를 확인한다

평평한 중앙부보다 모서리가 더 복잡합니다.

하부와 측면 Detail이 만나는 곳이기 때문입니다.

Sill Corner에서 Water Control이 끊기거나 예상하지 않은 틈이 만들어지지 않는지 확인합니다.

6. Jamb 좌우 연결을 확인한다

창문의 양쪽 측면입니다.

Water Control Layer와 창호 주변 Detail이 좌우에서 연속적으로 연결되어야 합니다.

이때 Frame 주변 Gap을 어떤 재료와 순서로 처리하는지도 확인합니다.

7. Head Flashing을 확인한다

창문 상부는 벽을 따라 내려오는 물과 직접 만나는 위치입니다.

따라서 Window Head에서는 위에서 내려오는 물을 Opening에서 멀리 보내는 Detail이 중요합니다.

단순히 창문 상부에 Sealant가 보인다는 이유만으로 끝내지 않고 Flashing이 벽체 Water Control System과 어떻게 연결되는지 봅니다.

8. Head End Detail을 확인한다

Head Flashing 중앙부만 보고 끝내면 안 됩니다.

Flashing 양 끝부분에서 물이 어디로 이동하는지도 확인합니다.

작은 끝단 Detail 하나가 전체 배수 흐름에 영향을 줄 수 있기 때문입니다.

9. Water Control Layer의 Lap 방향을 확인한다

Membrane이나 관련 Water Control Layer가 사용되는 시스템에서는 겹침 방향도 중요합니다.

저는 Detail을 볼 때 물이 위에서 아래로 흐른다고 생각하면서 각 Layer를 따라가겠습니다.

핵심은 물이 뒤쪽으로 들어가기보다 다음 외부 배수층으로 자연스럽게 이어지는 구성인가입니다.

10. 외부 Seal 위치를 확인한다

Sealant는 중요한 구성요소가 될 수 있지만 저는 이것만으로 창호 방수를 판단하지 않겠습니다.

어디에 Seal이 필요한지,

어디는 Drainage를 위해 열려 있어야 하는지,

어떤 Backing 또는 Joint 구성이 필요한지

프로젝트 Detail과 창호 시스템에 맞춰 확인해야 합니다.

즉, 모든 틈을 무조건 막는 것이 방수의 정답은 아닙니다.

11. Drainage Opening이 막히지 않았는지 확인한다

이 부분은 공장 QA/QC에서 꼭 보고 싶습니다.

배수하도록 설계된 Opening이 Sealant, 마감재 또는 다른 부품 때문에 막혀버리면 설계된 Drainage Path가 작동하지 않을 수 있습니다.

그래서 저는,

“배수구가 있는가?”

뿐 아니라,

“완성 후에도 실제로 열려 있는가?”

까지 확인하고 싶습니다.

12. Rainscreen Cavity와 연결되는지 확인한다

Rainscreen 외벽이라면 Window Detail만 따로 존재하지 않습니다.

창호 주변에서 관리된 물이 외장재 뒤쪽의 Drainage Cavity와 어떻게 연결되는지 확인해야 합니다.

즉,

Window Drainage

와

Wall Drainage

가 하나의 시스템으로 이어져야 합니다.

13. 내부 Air Seal을 확인한다

창호 Interface는 물만의 문제가 아닙니다.

창문 Frame과 벽체 사이의 기밀층이 끊기면 Air Leakage Path가 될 수 있습니다.

따라서 외부 Water Control과 내부 Air Control을 구분해 각각의 연속성을 확인합니다.

제가 Detail에서 보고 싶은 것은,

Exterior = Water Management

Interior = Air Control

이라는 역할이 명확하게 이어지는 것입니다.

14. 운송 후 Frame 상태를 다시 확인한다

모듈러 주택만의 중요한 검사입니다.

공장에서 창호 설치와 검사를 완료했더라도 Module은 이후 트럭으로 운송됩니다.

따라서 현장 도착 후,

Frame 변형,

Glass 손상,

Seal 손상,

주변 Cladding·Flashing 상태

등을 다시 확인합니다.

Factory Window PASS가 Site Arrival Window PASS로 이어지는지 확인하는 과정입니다.

15. 벽을 닫기 전 WINDOW HOLD POINT를 둔다

이번 제65편에서 가장 중요한 항목입니다.

창문 주변 Detail이 완성됐다고 바로 내부마감을 닫지 않습니다.

저라면 다음과 같은 검사단계를 만들고 싶습니다.

WINDOW INTERFACE HOLD POINT

Opening

→ Sill

→ Jamb

→ Head

→ Water Control

→ Drainage

→ Air Seal

→ Photo Record

→ PASS

→ Wall Close-up

이렇게 하면 완성 후 보이지 않는 창호 주변 Detail을 기록으로 남길 수 있습니다.

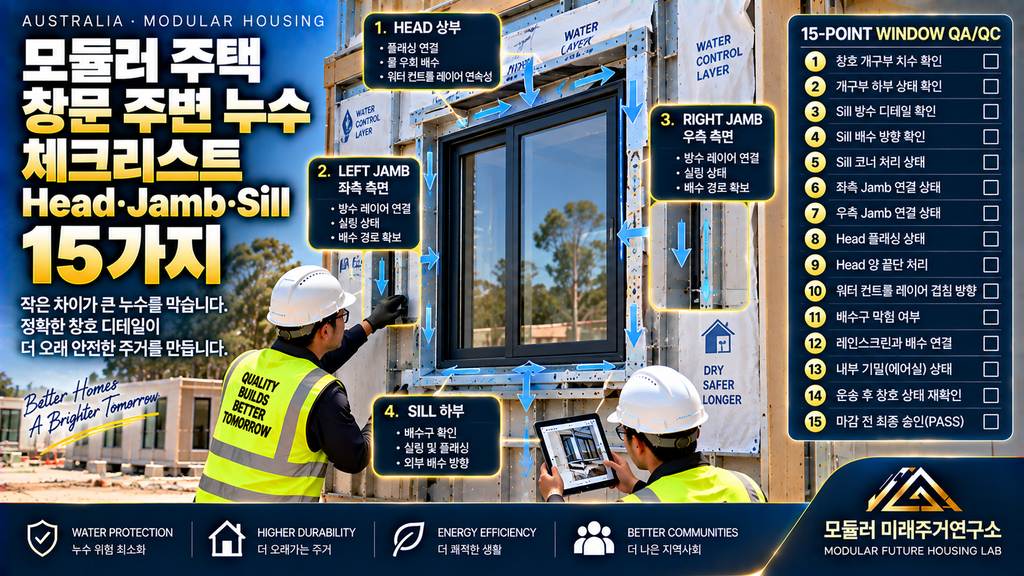

Window Head·Jamb·Sill 15가지 검사표

이번 제65편의 핵심 실무 자료입니다.

No.	검사 항목	핵심 확인	판정
1	Opening	치수·형상	□
2	Sill Base	설치 전 상태	□
3	Sill Water Detail	물 관리 구조	□
4	Sill Drainage	외부 배수	□
5	Sill Corner	모서리 연속성	□
6	Left Jamb	측면 연결	□
7	Right Jamb	측면 연결	□
8	Head Flashing	상부 물 우회	□
9	Head Ends	끝단 배수	□
10	Layer Lap	물 흐름 방향	□
11	Drainage Opening	막힘 여부	□
12	Rainscreen Connection	벽체 배수 연결	□
13	Interior Air Seal	기밀 연속성	□
14	Transport Recheck	운송 후 상태	□
15	Close-up Release	사진·PASS	□

창호 한 개마다 ID를 붙이고 싶습니다

Module ID만으로는 부족할 수 있습니다.

예를 들어 M01에 창문이 네 개 있다면,

M01-W01

M01-W02

M01-W03

M01-W04

처럼 Window ID를 부여할 수 있습니다.

그러면 사진도,

M01-W03-SILL

M01-W03-LEFT-JAMB

M01-W03-RIGHT-JAMB

M01-W03-HEAD

처럼 저장할 수 있습니다.

완성 후 문제가 생겨도 어느 Module의 어느 창문인지 바로 추적할 수 있는 구조가 됩니다.

사진은 완성된 창문보다 숨겨질 부분을 먼저 찍는다

예쁜 완성 사진도 필요하지만 QA/QC 사진의 목적은 다릅니다.

제가 남기고 싶은 사진은,

창문 설치 전 Opening

Sill Detail

Jamb Detail

Head Flashing

Water Control Layer

Air Seal

입니다.

완성 후 보이지 않을 부분일수록 먼저 기록해야 합니다.

창호 누수검사에서 피하고 싶은 5가지

제가 제조사나 현장에서 특히 피하고 싶은 방식은 다음과 같습니다.

“Sealant 많이 발랐으니 괜찮습니다.”

“지금까지 안 샜습니다.”

“마감하면 안 보입니다.”

“창문 회사에서 알아서 했습니다.”

“현장에서 문제 생기면 다시 실리콘 처리하면 됩니다.”

제가 원하는 답은 이것보다 구체적이어야 합니다.

Detail Drawing

Product/System Information

Installation Procedure

Inspection Record

Photo Evidence

이 다섯 가지가 연결되어 있어야 합니다.

창문 누수의 원인을 찾을 때 물의 흔적만 따라가면 안 되는 이유

실내 Window Sill 주변에 물이 발견됐다고 해서 그 바로 위에서 물이 들어왔다고 단정할 수는 없습니다.

물은 외피 내부에서 이동할 수 있기 때문입니다.

그래서 누수조사에서는,

Entry Point

→ Travel Path

→ Visible Damage

를 구분해서 생각해야 합니다.

제가 제64편에서 강조한 ENTRY → DRAIN → DRY가 창문에서도 그대로 적용됩니다.

제가 제조사에 요청할 Window Detail 4장

복잡한 자료를 한꺼번에 요청하기보다 먼저 이 네 장을 보고 싶습니다.

WINDOW HEAD DETAIL

WINDOW LEFT/RIGHT JAMB DETAIL

WINDOW SILL DETAIL

WINDOW–WALL SECTION

이 네 도면을 나란히 놓으면 창문 주변의 Water Control Layer가 한 바퀴 연속적으로 연결되는지 확인하기 쉬워집니다.

제가 호주 사업을 준비하며 창호를 보는 방법

처음에는 창문을 비교할 때 Glass 사양이나 Frame 색상, 단열성능 같은 제품 스펙에 눈이 먼저 갔습니다.

물론 모두 중요합니다.

하지만 외피 설계를 공부하면서 제가 제조사에 묻고 싶은 질문은 더 구체적으로 바뀌었습니다.

“어떤 창문을 쓰나요?”

다음에 반드시,

“그 창문을 LGS 벽체에 어떻게 연결하나요?”

를 묻고 싶습니다.

좋은 제품도 나쁜 Interface에 설치되면 건물 전체 성능이 달라질 수 있기 때문입니다.

특히 제가 호주에서 실제 LGS 모듈러 주택을 시작한다면 창호 설치를 단순한 공장 작업공정으로 두기보다 사진기록과 Hold Point가 있는 독립 QA/QC 공정으로 관리하고 싶습니다.

제가 만들고 싶은 WINDOW PASSPORT

각 창문마다 작은 품질기록을 하나 만드는 방식입니다.

예를 들어,

Window ID: M01-W03
Opening Check: PASS
Sill: PASS
Jamb: PASS
Head: PASS
Air Seal: PASS
Photo Record: 6 Images
Inspector: QA-02
Close-up Release: PASS

이런 기록이 있다면 완성된 주택에서도 창호 설치과정을 추적할 수 있습니다.

Module Passport와 Joint Passport에 이어 Window Passport까지 연결하면 디지털 QA/QC 체계도 훨씬 구체적으로 만들 수 있다고 생각합니다.

FAQ

Q1. 좋은 창문을 사용하면 누수 걱정은 없어지나요?

창호 제품 자체의 성능도 중요하지만 벽체와 창호가 만나는 Head·Jamb·Sill Interface의 설계와 시공도 함께 확인해야 합니다.

Q2. 창문 주변은 실리콘만 잘 시공하면 되나요?

Sealant는 전체 시스템의 일부일 수 있습니다. Flashing, Water Control Layer, 배수경로와 Air Seal 등을 함께 확인하는 것이 중요합니다.

Q3. Window Sill이 특히 중요한 이유는 무엇인가요?

창호 주변으로 들어온 물을 받아 외부 방향으로 관리해야 하는 중요한 위치이기 때문입니다.

Q4. 공장에서 창호를 설치하면 현장에서는 검사하지 않아도 되나요?

운송과 Crane Lifting을 거치므로 현장 도착 후 Frame, Glass와 주변 Interface의 상태를 다시 확인하는 것이 좋습니다.

Q5. 창호 주변 사진은 언제 찍어야 하나요?

가장 중요한 시점은 마감으로 가려지기 전입니다. Opening, Sill, Jamb, Head와 Control Layer를 단계별로 기록하면 좋습니다.

마무리

모듈러 주택 창문 누수를 줄이기 위해서는 좋은 Window를 선택하는 것에서 끝나서는 안 됩니다.

창문 한 개를 중심으로,

HEAD

↓
JAMB → WINDOW ← JAMB

↓
SILL

그리고 그 바깥의,

Water Control Layer → Drainage Cavity → Exterior

가 하나의 시스템으로 이어져야 합니다.

제가 제조사의 창호 품질을 판단할 때 가장 보고 싶은 것은 화려한 창호 카탈로그만이 아닙니다.

벽을 닫기 전 Window Sill 사진 한 장과 그 창문의 PASS 기록.

그런 자료가 실제 생산품질을 훨씬 구체적으로 보여줄 수 있다고 생각합니다.
