모듈러 주택 Bathroom Pod는 욕실을 공장에서 미리 완성해 현장으로 가져오는 방식이라는 설명만으로는 부족합니다.

욕실은 작은 공간 안에 방수, 급수, 온수, 배수, 전기, 환기, 타일, 위생기구와 여러 관통부가 집중됩니다.

따라서 공장제작의 장점을 제대로 활용하려면 단순히 욕실을 빨리 만드는 것이 아니라 마감으로 가려지기 전 각 공정을 검사하고 기록할 수 있어야 합니다.

제가 실제 제조사를 비교한다면 완성된 Bathroom Pod의 디자인보다 먼저 보고 싶은 것도 바로 그 기록입니다.

Bathroom Pod가 QA/QC에 유리할 수 있는 이유

현장 욕실공사는 여러 작업자가 순차적으로 들어오면서 공정 사이의 연결관리가 중요합니다.

Bathroom Pod는 반복적인 공장환경에서 일정한 작업순서와 검사단계를 만들 수 있다는 장점이 있습니다.

하지만 공장에서 만들었다는 이유만으로 품질이 자동으로 확보되는 것은 아닙니다.

저라면 생산과정을 다음처럼 나누겠습니다.

FRAME

→ PLUMBING ROUGH-IN

→ WATERPROOFING

→ DRAINAGE

→ MEP INSPECTION

→ WALL/FLOOR CLOSE-UP

→ FINISH

→ FACTORY TEST

→ TRANSPORT

→ SITE CONNECTION

각 단계 사이에 필요한 HOLD POINT를 두는 것이 핵심입니다.

1. Pod Frame 치수를 확인한다

첫 검사는 완성된 타일이 아니라 Frame입니다.

벽체와 바닥의 주요 치수, Door Opening, 설비 위치가 도면과 맞는지 확인합니다.

초기 치수 오류를 마감단계에서 수정하려 하면 다른 공정까지 영향을 받을 수 있습니다.

2. Floor 구조와 강성을 확인한다

Bathroom Pod 바닥에는 욕조나 Shower, Vanity, Toilet뿐 아니라 마감재와 사용하중도 작용합니다.

따라서 바닥구조는 해당 프로젝트의 구조설계에 맞게 구성되어야 합니다.

특히 Drain 주변과 Opening 주변의 구조 Detail도 확인합니다.

3. Shower Zone 위치를 확인한다

Shower가 어디에 배치되는지뿐 아니라 물이 실제로 사용되는 Wet Zone을 봅니다.

Door, Screen, Floor Waste와 벽체의 관계를 함께 확인하면 방수 Detail을 이해하기 쉽습니다.

4. 바닥 경사를 확인한다

욕실 바닥은 보기에는 평평해 보여도 물이 필요한 배수지점으로 이동해야 합니다.

따라서 완성 후 물고임만 보는 것보다 마감 전에 계획된 배수방향과 실제 시공상태를 확인하는 것이 중요합니다.

저라면 도면에 파란 화살표로,

WATER → FLOOR WASTE

를 표시하겠습니다.

5. Floor Waste 위치를 확인한다

Drain이 있다는 사실만으로 끝나지 않습니다.

Shower와 바닥 형상에 적절한 위치인지, 주변 경사와 연결되는지를 봅니다.

또한 하부 배관과 구조체 사이의 간섭 여부도 확인합니다.

6. Floor Waste 주변 방수 연결을 확인한다

Bathroom Pod에서 특히 집중해서 보고 싶은 부분입니다.

바닥의 방수층이 Drain 주변에서 어떻게 마감되는지를 확인합니다.

방수재와 Drain Assembly의 연결은 프로젝트에서 지정한 시스템과 시공방법에 따라야 합니다.

7. Wall-to-Floor Corner를 확인한다

벽과 바닥이 만나는 모서리는 서로 다른 면의 방수층이 연결되는 곳입니다.

따라서 평평한 벽 중앙보다 Corner Detail을 더 자세히 보고 싶습니다.

사진도 이 위치를 별도로 남기겠습니다.

8. Shower Corner를 확인한다

Shower 내부의 수직 Corner 역시 방수층 연속성을 확인해야 하는 곳입니다.

마감 타일을 붙이고 나면 보이지 않기 때문에 방수공정에서 검사해야 합니다.

9. Pipe Penetration을 확인한다

Shower Mixer, Basin, Toilet 등에는 여러 Pipe Penetration이 생길 수 있습니다.

관통부마다 방수층이 끊기지 않도록 시스템에 맞는 처리가 되어 있는지 확인합니다.

Pipe는 작지만 그 주변의 Interface는 중요합니다.

10. Door Threshold를 확인한다

욕실 출입구는 Wet Area와 Dry Area가 만나는 위치입니다.

바닥 높이, 방수 Detail, 물의 이동경로를 함께 확인합니다.

제가 보고 싶은 것은 “문턱이 있다/없다”가 아니라 욕실의 물이 외부 공간으로 이동하지 않도록 전체 Detail이 어떻게 구성되는가입니다.

11. 냉수 배관을 확인한다

Bathroom Pod 내부의 Cold Water Line을 확인합니다.

배관 경로와 Support, Joint, 다른 설비와의 간섭 등을 검사합니다.

제 기술 이미지에서는 냉수 배관을 파란색으로 표시하면 한눈에 이해하기 쉽습니다.

12. 온수 배관을 확인한다

Hot Water Line도 같은 방식으로 확인합니다.

기술 이미지에서는 빨간색으로 표시합니다.

Cold/Hot 배관을 색으로 구분하면 공장 검사에서도 연결 오류를 발견하기 쉬운 시각자료가 됩니다.

13. 배수배관의 경로를 확인한다

Waste Pipe는 물이 자연스럽게 이동해야 합니다.

따라서 배관 위치뿐 아니라 설계된 경사와 Support, 연결부를 확인합니다.

특히 Floor Structure와 배수배관이 만나는 위치는 3D Coordination 단계에서도 미리 검토하고 싶습니다.

14. 배관 Joint를 검사한다

벽을 닫은 뒤 Joint에서 문제가 발생하면 수리가 복잡해질 수 있습니다.

따라서 접근 가능한 단계에서 배관 연결상태를 확인하고 필요한 시험과 검사 후 마감하는 절차가 중요합니다.

저라면 이 단계를 별도의 PLUMBING HOLD POINT로 관리하겠습니다.

15. Toilet Connection을 확인한다

Toilet의 Waste Connection과 급수 연결 위치가 도면과 맞는지 확인합니다.

특히 공장에서 완성한 Pod가 현장에서 Main Plumbing System과 어떻게 연결되는지도 미리 계획되어야 합니다.

16. Vanity Connection을 확인한다

Basin의 Hot/Cold Water와 Waste Connection을 확인합니다.

Cabinet이 설치되기 전 배관상태를 사진으로 남기면 이후 유지관리에도 도움이 됩니다.

17. 환기 경로를 확인한다

Bathroom Pod에서는 수분을 외부로 제거하는 Ventilation도 중요합니다.

Exhaust 위치와 Duct Route, 현장 연결방식을 확인합니다.

방수만 잘하고 습기를 제대로 배출하지 못한다면 욕실 전체의 Moisture Management가 완성됐다고 보기 어렵습니다.

18. 방수 완료 후 검사기록을 남긴다

방수층은 타일이 붙으면 사라집니다.

그래서 제가 가장 중요하게 생각하는 사진은 완성 욕실 사진보다 타일을 붙이기 전 방수층 사진입니다.

최소한,

Floor

Wall-to-Floor

Shower Corner

Floor Waste

Pipe Penetration

Door Threshold

을 기록하고 싶습니다.

19. 출고 전 Bathroom Pod를 다시 검사한다

완성 후에는 위생기구, Cabinet, Tile, Door, Fixture와 접근 가능한 연결부를 최종 점검합니다.

또한 운송 중 움직일 수 있는 부품이 있다면 적절하게 보호되어 있는지도 확인합니다.

FACTORY PASS → TRANSPORT READY

기록을 남깁니다.

20. 현장 설치 후 MEP Connection을 재검사한다

공장에서 PASS를 받은 Bathroom Pod라도 현장에서 건물의 Main Plumbing, Electrical, Ventilation System과 연결됩니다.

따라서 마지막 검사는 공장이 아니라 현장입니다.

제가 원하는 흐름은,

FACTORY PASS

→ TRANSPORT

→ SITE CONNECTION

→ TEST / INSPECTION

→ FINAL PASS

입니다.

Bathroom Pod 20가지 QA/QC 검사표

No.	검사 항목	핵심 확인	PASS
1	Pod Frame	치수·형상	□
2	Floor Structure	구조·Opening	□
3	Shower Zone	위치	□
4	Floor Fall	배수방향	□
5	Floor Waste	위치	□
6	Drain Waterproofing	방수 연결	□
7	Wall/Floor Corner	연속성	□
8	Shower Corner	방수 Detail	□
9	Pipe Penetration	관통부 방수	□
10	Door Threshold	물 관리	□
11	Cold Water	배관·Support	□
12	Hot Water	배관·Support	□
13	Waste Pipe	경로·경사	□
14	Pipe Joint	연결·검사	□
15	Toilet	급·배수 연결	□
16	Vanity	급·배수 연결	□
17	Ventilation	Exhaust·Duct	□
18	Waterproof Record	사진·검사	□
19	Factory Final	출고 전 검사	□
20	Site Connection	연결 후 검사	□

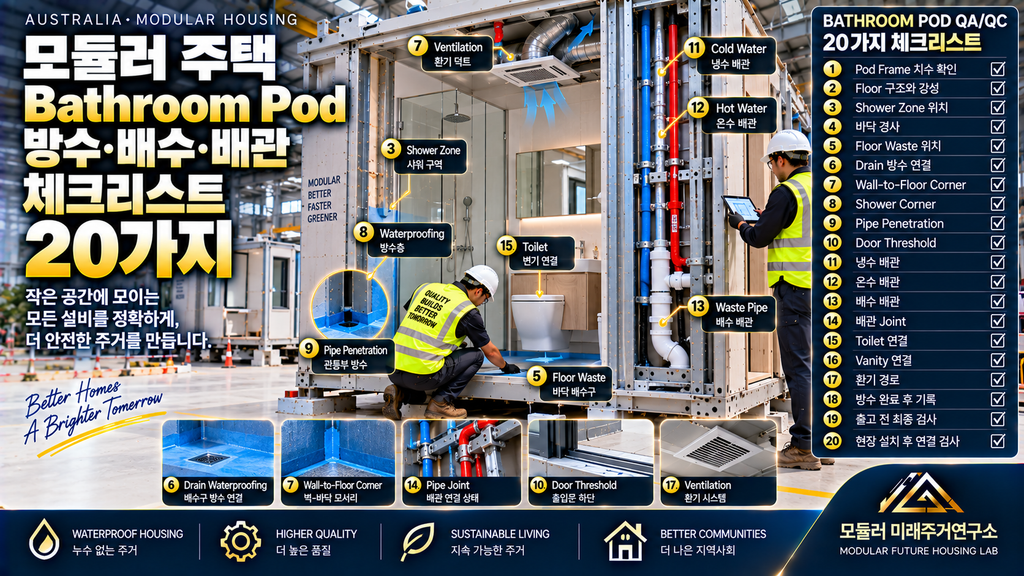

제66편 본문 이미지 삽입 위치

바로 위의 「Bathroom Pod 20가지 QA/QC 검사표」 제목 직전에 넣어주세요.

즉,

20. 현장 설치 후 MEP Connection을 재검사한다
↓
FACTORY PASS → TRANSPORT → SITE CONNECTION → TEST / INSPECTION → FINAL PASS
↓
[제66편 본문 이미지 삽입]
↓
Bathroom Pod 20가지 QA/QC 검사표

이 위치가 가장 좋습니다. 앞에서 설명한 20개 항목을 이미지로 한 번 정리한 다음 실제 체크리스트로 연결됩니다.

Bathroom Pod에서 제가 만들고 싶은 4개의 HOLD POINT

20개 검사를 모두 같은 수준으로 관리하기보다 마감으로 가려지는 순간을 중심으로 Hold Point를 만들고 싶습니다.

HOLD 01 — PLUMBING ROUGH-IN

Cold Water, Hot Water, Waste Pipe와 Joint를 검사합니다.

PASS → 다음 공정

HOLD 02 — WATERPROOFING

Floor, Corner, Drain, Penetration과 Threshold를 검사하고 사진을 남깁니다.

PASS → Tile 허용

HOLD 03 — POD FINAL

Fixture, Finish, MEP와 출고상태를 검사합니다.

PASS → Transport 허용

HOLD 04 — SITE CONNECTION

현장에서 Main Services와 연결한 뒤 다시 검사합니다.

PASS → Final Close-up

이렇게 하면 “욕실 하나 완성”이 아니라 네 번의 품질승인을 거친 Bathroom Pod가 됩니다.

방수 사진은 Bathroom Pod ID와 연결한다

예를 들어 Bathroom Pod에,

BP-M01-01

이라는 ID를 부여했다고 가정하겠습니다.

사진도 다음처럼 관리합니다.

BP-M01-01-FLOOR-WATERPROOF

BP-M01-01-DRAIN

BP-M01-01-SHOWER-CORNER

BP-M01-01-PENETRATION-P03

BP-M01-01-PLUMBING-ROUGH-IN

이렇게 하면 타일과 벽체가 모두 닫힌 뒤에도 내부 시공상태를 확인할 자료가 남습니다.

Bathroom Pod의 ‘예쁜 완성사진’보다 먼저 보고 싶은 것

제조사 홈페이지에서는 완성된 Bathroom Pod 사진을 쉽게 볼 수 있습니다.

하지만 제가 실제 업체를 비교한다면 다른 사진을 요청하고 싶습니다.

타일 붙이기 전 방수층

벽 닫기 전 배관

Floor Waste 주변

Pipe Penetration

공장 검사표

현장 연결 Detail

이 자료가 있다면 제조사가 Bathroom Pod를 단순한 인테리어 제품이 아니라 추적 가능한 건축·MEP 시스템으로 관리하는지 판단하는 데 도움이 됩니다.

Bathroom Pod 견적에서도 범위를 확인해야 한다

Bathroom Pod 가격을 비교할 때도 “욕실 1개 가격”만 보면 정확한 비교가 어렵습니다.

확인할 범위는,

Pod Structure

Waterproofing

Tile

Sanitary Fixtures

Vanity

Plumbing

Electrical

Ventilation

Factory Testing

Transport

Site Connection

입니다.

특히 현장 MEP Connection이 포함인지 제외인지는 견적 단계에서 명확하게 확인하고 싶습니다.

제가 호주 LGS 모듈러 사업을 준비하며 Bathroom Pod를 보는 이유

Bathroom Pod는 제가 모듈러 건축에 관심을 가지면서 특히 흥미롭게 보는 분야 중 하나입니다.

욕실은 작은 공간이지만 많은 공종이 동시에 들어갑니다.

그렇기 때문에 공장생산의 장점도 명확하게 보여줄 수 있지만, 반대로 QA/QC가 약하면 완성 후 보이지 않는 부분에 문제가 숨어 있을 가능성도 생각해야 합니다.

그래서 제가 실제 제조사 공장에 간다면 완성된 욕실의 타일 색상을 보기 전에 생산 중인 Bathroom Pod의 열린 벽체부터 보고 싶습니다.

파란 Cold Water Pipe와 빨간 Hot Water Pipe가 어디로 지나가는지,

Waste Pipe가 어떻게 연결되는지,

방수층이 Drain과 어떻게 만나는지,

검사자는 어느 단계에서 PASS를 주는지.

저에게는 바로 이런 장면이 그 공장의 품질관리 수준을 더 잘 보여주는 자료가 될 것 같습니다.

FAQ

Q1. Bathroom Pod는 완제품 욕실인가요?

프로젝트와 제조방식에 따라 완성 범위가 다릅니다. 구조·방수·타일·위생기구·MEP 등을 공장에서 높은 수준까지 완성할 수 있지만 현장 서비스 연결과 최종검사가 남을 수 있습니다.

Q2. 공장에서 방수하면 누수 위험이 없어지나요?

그렇게 단정할 수 없습니다. 공장환경은 반복적인 품질관리에 장점이 있지만 Drain, Corner, Penetration 등의 Detail과 검사·시험 기록이 중요합니다.

Q3. Bathroom Pod에서 가장 먼저 확인할 부분은 무엇인가요?

완성 마감보다 먼저 방수층과 Floor Waste, 배관 Joint, 관통부와 현장 Connection Detail을 확인하는 것이 좋습니다.

Q4. 공장에서 만든 욕실도 현장에서 다시 검사해야 하나요?

네. 운송 후 상태와 현장에서 연결되는 급배수·전기·환기 등의 Interface를 다시 확인할 필요가 있습니다.

Q5. Bathroom Pod 품질기록에는 무엇이 있으면 좋나요?

Pod ID, 공정별 검사표, 방수·배관 사진, FAIL 수정기록, Factory Final Inspection과 Site Connection 검사기록을 연결하면 품질 추적에 유용합니다.

마무리

모듈러 주택 Bathroom Pod의 장점은 욕실을 현장보다 빨리 만드는 것에만 있지 않습니다.

제가 더 중요하게 보는 것은 마감으로 가려지기 전에 반복적으로 검사하고 기록할 수 있다는 가능성입니다.

좋은 Bathroom Pod라면,

PLUMBING

→ WATERPROOFING

→ DRAINAGE

→ INSPECTION

→ FINISH

→ FACTORY PASS

→ SITE CONNECTION

→ FINAL PASS

라는 흐름이 보여야 합니다.

그리고 완성된 타일 뒤에 무엇이 있는지 사진과 검사기록으로 추적할 수 있어야 합니다.

제가 실제 호주 LGS 모듈러 사업을 시작한다면 Bathroom Pod의 품질을 완성사진이 아니라 숨겨진 공정의 기록으로 평가하는 시스템을 만들고 싶습니다.
