모듈러 주택 벽체 마감 전 사진은 공사과정을 보기 좋게 남기는 기록이 아니라, 완공 후 석고보드와 외장재 뒤에 숨어버리는 구조·단열·설비·외피 품질을 추적하기 위한 자료입니다.

완성된 모듈러 주택에서는 깨끗한 벽과 천장만 보입니다.

하지만 그 안에는 LGS Stud, Insulation, Electrical Cable, Plumbing Pipe, HVAC, Air Barrier와 각종 Penetration이 들어 있습니다.

문제는 벽이 닫힌 이후입니다.

“이 벽 안으로 배관이 어디를 지나갔지?”

“이 위치에 단열재가 제대로 들어갔나?”

“전선이 어느 Stud를 통과했나?”

“이 관통부는 어떻게 처리했나?”

사진기록이 없다면 확인하기 위해 마감을 다시 열어야 할 수도 있습니다.

그래서 제가 실제 LGS 모듈러 공장을 운영한다면 Wall Close-up 직전 사진촬영을 선택사항이 아니라 QA/QC 공정의 일부로 만들고 싶습니다.

완성사진보다 공정사진이 중요한 이유

모델하우스 사진은 고객에게 중요합니다.

하지만 품질관리 담당자에게는 다른 사진이 필요합니다.

예를 들어 완성된 침실 벽 사진보다,

석고보드가 붙기 전 LGS Stud와 단열재가 모두 보이는 사진

한 장이 훨씬 많은 기술정보를 담을 수 있습니다.

특히 공장생산은 동일한 촬영 위치와 파일명 규칙을 반복하기 좋다는 장점이 있습니다.

검사 → 사진 → PASS → Close-up

이 흐름을 표준화할 수 있기 때문입니다.

1. 전체 LGS Wall Frame

가장 먼저 벽 전체를 촬영합니다.

Stud, Track, Opening과 주요 구조부재가 한 화면에 들어오도록 합니다.

너무 가까운 사진만 찍으면 나중에 어느 벽인지 알아보기 어렵습니다.

따라서 먼저 전체 위치사진을 남기고 세부사진으로 들어가는 것이 좋습니다.

2. Stud·Track Connection

LGS Stud와 Track이 만나는 주요 연결부를 기록합니다.

특히 설계에서 중요한 Connector 또는 보강부가 있다면 가까이에서 별도 촬영합니다.

사진에는 가능하면 Wall ID가 함께 보이도록 합니다.

3. Window·Door Opening

창호와 Door Opening 주변에는 추가적인 구조 Detail과 외피 Interface가 집중될 수 있습니다.

따라서 Opening 전체와 주요 Corner를 촬영합니다.

창호가 설치된 이후에는 Window Head·Jamb·Sill 사진도 별도로 연결합니다.

4. 구조 보강부

Header, Bracing 또는 프로젝트에서 지정된 보강부는 마감 전에 기록합니다.

여기서 중요한 것은 사진만으로 구조 적합성을 판정한다는 의미가 아닙니다.

승인된 도면에 따라 검사된 상태를 사진으로 남긴다는 의미입니다.

5. 단열재 전체 상태

Insulation은 벽이 닫히면 거의 보이지 않습니다.

그래서 제가 특히 중요하게 촬영하고 싶은 공정입니다.

사진에서는 단열재가 Stud Cavity에 전체적으로 설치된 상태가 보여야 합니다.

단순히 제품 포장지를 찍는 것은 품질기록으로 충분하지 않습니다.

6. 단열재 Gap·Compression 위험 위치

전체사진을 찍은 다음 세부사진을 남깁니다.

Corner,

Pipe 주변,

Cable 주변,

Electrical Box 주변,

좁은 Cavity

등은 단열재가 비거나 지나치게 눌릴 가능성을 집중해서 확인할 수 있는 위치입니다.

Insulation PASS → Photo → Wall Close-up

순서로 관리하고 싶습니다.

7. 연속단열과 Thermal Bridge Detail

외부 Continuous Insulation을 사용하는 Wall Assembly라면 해당 층의 연속성도 기록합니다.

특히 Opening, Corner, Floor Edge 등 단열층이 끊기기 쉬운 위치를 촬영합니다.

LGS에서는 열교 관리와 연결되는 중요한 자료가 됩니다.

8. Air Barrier

Air Barrier 또는 프로젝트의 기밀 Control Layer가 마감으로 가려지는 경우 전체 상태를 촬영합니다.

Joint, Lap, Corner와 Penetration 주변을 함께 확인합니다.

사진은 단순히 Membrane이 설치됐다는 증거보다 연속성이 어떻게 만들어졌는지 보여주는 것이 더 중요합니다.

9. Water Control Layer

외피의 Water Control Layer도 가려지기 전에 기록합니다.

Window Interface,

Wall Base,

Penetration,

Layer Lap

등을 세부적으로 촬영하면 좋습니다.

특히 누수조사가 필요할 때 이런 기록은 외피 구성을 이해하는 데 도움이 될 수 있습니다.

10. Cold·Hot Water Pipe

배관은 반드시 기록하고 싶은 항목입니다.

사진에서 냉수와 온수 배관 경로를 쉽게 구분할 수 있도록 관리하면 좋습니다.

기술 도면이나 QA/QC 이미지에서는,

Cold Water = Blue

Hot Water = Red

로 통일하면 이해하기 쉽습니다.

사진과 Plumbing Drawing을 함께 연결하면 나중에 벽에 Fixing을 설치할 때도 배관 위치를 참고할 수 있습니다.

11. Waste Pipe

배수배관 역시 전체 Route가 보이는 사진을 남깁니다.

Pipe Joint, Support, 구조체 관통위치 등 중요한 부분은 별도 촬영합니다.

특히 Bathroom, Kitchen, Laundry 등 서비스가 집중되는 벽은 사진기록의 가치가 높습니다.

12. Electrical Cable과 Box

전기 Cable Route와 Switch·Power Point Box의 위치를 촬영합니다.

벽체 내부를 통과하는 Cable과 LGS의 관계, 보호가 필요한 위치 등이 검사된 상태를 기록합니다.

완공 후 고객이 벽에 무언가를 고정하려 할 때도 내부 설비 위치자료가 있으면 유용할 수 있습니다.

13. HVAC·Duct·Condensate

벽이나 Ceiling Cavity 안으로 들어가는 HVAC 구성도 촬영합니다.

Duct,

Pipe,

Condensate Drain,

Support

등 마감 후 보이지 않을 부분을 기록합니다.

특히 응축수 배수 경로는 다른 설비와 구분해서 남기고 싶습니다.

14. MEP Penetration

배관·Cable·Duct가 벽이나 바닥을 통과하는 위치는 반드시 세부사진을 남기겠습니다.

관통부에는 프로젝트에 따라,

Fire

Air

Water

Acoustic

Thermal

성능의 연속성이 관련될 수 있기 때문입니다.

그래서 Penetration마다 가능하면 별도의 ID를 부여하는 방법이 좋습니다.

15. Module Joint Close-up 전 상태

마지막은 Module Joint입니다.

현장에서 연결 후 마감으로 가려질 Joint라면,

Structural Connection

Insulation

Air/Water Control

MEP Connection

을 촬영합니다.

그리고 모든 필요한 검사가 끝난 뒤에만,

CLOSE-UP RELEASE

를 승인하는 방식으로 관리하고 싶습니다.

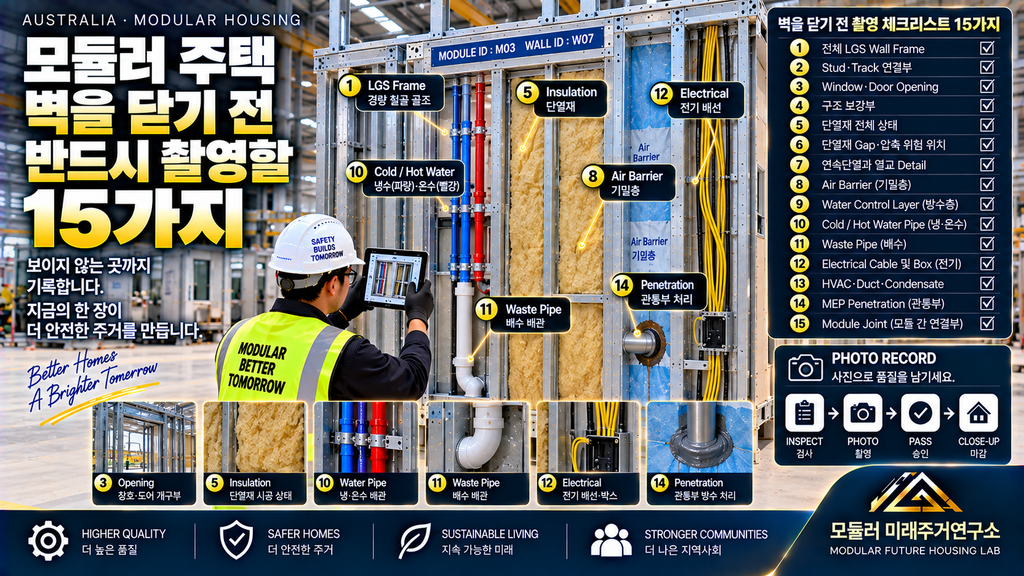

벽을 닫기 전 반드시 촬영할 15가지

No.	촬영 대상	사진에서 보여야 할 것	시점
1	LGS Wall Frame	벽 전체 형상	공장
2	Stud·Track	주요 연결부	공장
3	Opening	Window·Door 주변	공장
4	Reinforcement	지정 보강부	공장
5	Insulation	전체 설치상태	공장
6	Insulation Detail	Gap·Compression	공장
7	Thermal Layer	연속성	공장
8	Air Barrier	Joint·Lap	공장
9	Water Control	외피 Detail	공장
10	Water Pipe	Cold·Hot Route	공장
11	Waste Pipe	Route·Joint	공장
12	Electrical	Cable·Box	공장
13	HVAC	Duct·Drain	공장
14	MEP Penetration	관통부 처리	공장+현장
15	Module Joint	Close-up 전 상태	현장

★ 제67편 본문 이미지 삽입 위치

이번에도 본문 이미지 1장만 넣습니다.

위의 「벽을 닫기 전 반드시 촬영할 15가지」 표 바로 위에 넣어주세요.

정확한 순서는:

15. Module Joint Close-up 전 상태
↓
마지막 설명
↓
[제67편 본문 이미지 삽입]
↓
벽을 닫기 전 반드시 촬영할 15가지
↓
체크리스트 표

이 위치에서 앞의 15개 설명을 이미지로 요약한 뒤 실제 검사표로 연결되므로 가장 자연스럽습니다.

사진에 반드시 들어가야 할 3가지 정보

공정사진을 찍을 때 내부 시공만 크게 찍으면 나중에 위치를 찾기 어려울 수 있습니다.

그래서 저는 사진과 함께 최소한 다음 세 가지를 연결하고 싶습니다.

MODULE ID

WALL ID

DATE / INSPECTION STAGE

예를 들어,

M03-WALL-W07

이라고 표시한 작은 QA Tag가 프레임에 있다면 사진만 보고도 위치를 추적할 수 있습니다.

파일명도 QA/QC의 일부다

스마트폰에서 자동 생성된,



만 남겨두면 수백 장이 쌓인 뒤 찾기가 어렵습니다.

저라면 다음처럼 저장하겠습니다.

M03-W07-FRAME

M03-W07-INSULATION

M03-W07-PLUMBING

M03-W07-ELECTRICAL

M03-W07-AIR-BARRIER

같은 벽의 공정사진이 한 그룹으로 모이게 됩니다.

제가 만들고 싶은 WALL PASSPORT

제65편에서는 Window Passport, 제63편에서는 Joint Passport 개념을 다뤘습니다.

이번에는 Wall Passport입니다.

예를 들어,

Module: M03
Wall: W07
Frame: PASS
MEP Rough-in: PASS
Insulation: PASS
Air Barrier: PASS
Water Control: PASS
Penetrations: PASS
Photos: 12
Inspector: QA-03
Close-up Release: PASS

이 기록을 하나의 Wall ID에 연결합니다.

그러면 집이 완성된 후에도 W07 내부에 무엇이 있는지 추적할 수 있습니다.

‘사진이 있다’와 ‘품질기록이 있다’는 다르다

여기서 중요한 차이가 있습니다.

공장 직원이 공사과정을 휴대폰으로 많이 찍었다고 해서 자동으로 QA/QC 기록이 되는 것은 아닙니다.

좋은 기록은,

무엇을

언제

어디에서

누가 검사했고

어떤 판정을 받았는지

찾을 수 있어야 합니다.

따라서 가장 이상적인 흐름은,

Inspection

→ PASS/FAIL

→ Photo

→ Inspector Record

→ Close-up Release

입니다.

FAIL 사진도 삭제하지 않는다

좋은 공장이라면 완벽한 사진만 있는 것이 오히려 이상할 수 있습니다.

문제는 실제 생산과정에서 발견될 수 있습니다.

중요한 것은 그 다음입니다.

예를 들어 단열재 Gap이 발견됐다면,

FAIL 사진

→ 위치 기록

→ 수정

→ 재검사

→ PASS 사진

을 한 세트로 남깁니다.

저라면 이 기록을 품질관리에서 매우 중요하게 보겠습니다.

고객에게 모든 공정사진을 제공할 필요는 없다

수백 장의 사진을 그대로 전달하면 오히려 사용하기 어려울 수 있습니다.

그래서 내부 QA/QC 데이터는 상세하게 보관하되 고객 인수자료에는 중요한 기록을 정리한 Digital Handover Package 형태를 생각해볼 수 있습니다.

예를 들어 고객은 집의 평면도에서 Bedroom Wall을 선택하고 그 벽 내부의 주요 서비스 위치를 확인할 수 있습니다.

이렇게 되면 사진은 단순 공사기록을 넘어 건물의 디지털 유지관리 자료가 될 수 있습니다.

제가 제조사 공장에서 확인하고 싶은 질문

1. 벽을 닫기 전에 별도의 Hold Point가 있습니까?
2. Module마다 고유 ID가 있습니까?
3. Wall마다 위치를 추적할 수 있습니까?
4. LGS Frame 사진을 남깁니까?
5. 단열 완료 사진을 남깁니까?
6. Plumbing Route를 기록합니까?
7. Electrical Route를 기록합니까?
8. MEP Penetration을 별도로 관리합니까?
9. FAIL과 수정 후 PASS 기록이 모두 남습니까?
10. 완성 후 사진을 검색할 수 있습니까?

제가 특히 중요하게 보고 싶은 것은 마지막 질문입니다.

“3년 뒤 M03-W07 내부 사진을 1분 안에 찾을 수 있습니까?”

가능하다면 단순히 사진을 많이 찍는 공장과는 품질기록 수준이 다르다고 생각합니다.

제가 호주 모듈러 사업을 준비하며 이 기록을 중요하게 보는 이유

LGS 모듈러 사업을 공부할수록 저는 완성된 주택 사진만큼 완성되기 직전의 열린 벽체 사진에 관심이 많아졌습니다.

외관은 나중에도 볼 수 있습니다.

하지만 벽 안의 LGS Frame과 단열, Plumbing, Electrical, Air Barrier는 그 순간이 지나면 보이지 않습니다.

그래서 제가 실제 호주에서 LGS 모듈러 주택을 제작하게 된다면 한 채의 집에 수백 장의 의미 없는 사진을 남기는 것보다 ID가 연결된 핵심 QA 사진을 체계적으로 남기는 시스템을 만들고 싶습니다.

그리고 그 기록이,

Factory QA/QC → Site QA/QC → Handover → Maintenance

까지 이어지는 것이 제가 생각하는 모듈러 건축의 큰 장점 중 하나입니다.

FAQ

Q1. 공사사진을 많이 찍으면 품질관리에 도움이 되나요?

사진 수보다 어떤 위치와 공정을 촬영했는지, Module·Wall ID 및 검사결과와 연결되어 있는지가 더 중요합니다.

Q2. 벽체 사진은 언제 찍는 것이 가장 좋나요?

구조와 MEP, 단열, 외피 관련 검사가 끝났지만 석고보드나 기타 마감으로 가려지기 전이 핵심 시점입니다.

Q3. FAIL 상태도 사진을 남겨야 하나요?

품질 추적을 위해서는 발견된 문제와 수정, 재검사 후 PASS까지 연결해 기록하는 방식이 유용합니다.

Q4. 고객에게도 사진을 줄 수 있나요?

제조사의 정책과 프로젝트에 따라 다르지만 핵심 사진을 정리한 Handover 자료는 향후 유지관리에도 활용할 수 있습니다.

Q5. 사진만으로 시공 품질을 증명할 수 있나요?

사진은 품질기록의 한 요소입니다. 승인된 도면, 검사표, 시험결과, 검사자 기록 등과 함께 관리하는 것이 중요합니다.

마무리

모듈러 주택 벽체 마감 전 사진에서 가장 중요한 것은 멋진 공사사진을 만드는 것이 아닙니다.

보이지 않게 될 품질을 보이는 기록으로 남기는 것입니다.

제가 만들고 싶은 흐름은 단순합니다.

BUILD

→ INSPECT

→ PHOTOGRAPH

→ PASS

→ CLOSE

그리고 이 기록을 Module ID와 Wall ID에 연결합니다.

좋은 모듈러 공장은 집을 빨리 만드는 공장만이 아니라, 그 집이 어떻게 만들어졌는지 나중에도 확인할 수 있는 공장이어야 한다고 생각합니다.
