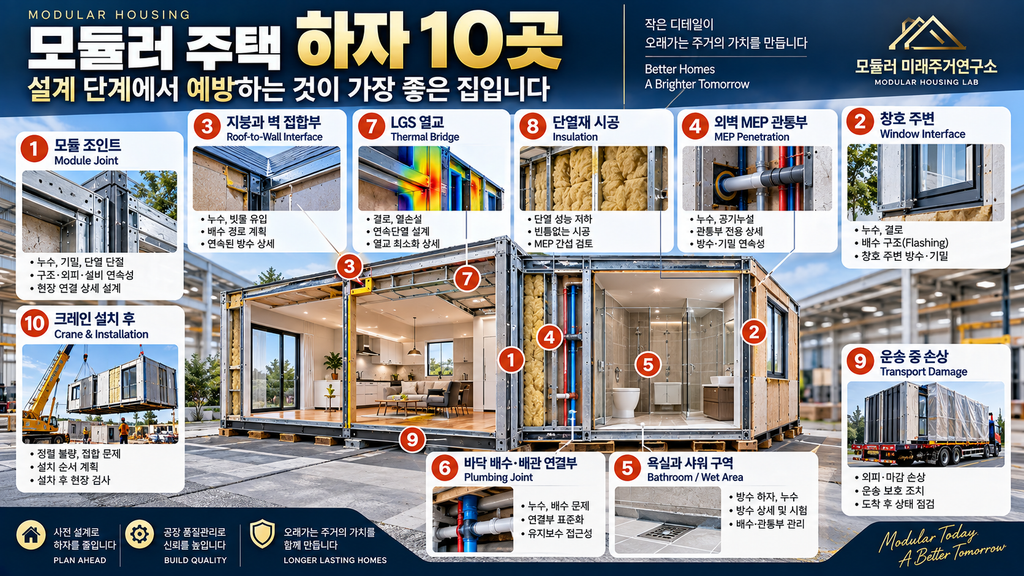

모듈러 주택에서 하자가 생기기 쉬운 10곳과 설계 단계 예방법

모듈러 주택 하자는 완공된 집에서 문제가 나타난 뒤 수리하는 것보다 설계와 공장 제작 단계에서 위험한 접합부를 미리 찾아 예방하는 것이 훨씬 중요합니다.

모듈러 주택은 공장에서 상당 부분을 제작하기 때문에 품질을 통제하기 좋은 장점이 있습니다.

반면 하나의 주택을 여러 모듈로 나누어 제작하고 운송한 뒤 현장에서 다시 결합하는 특성 때문에 일반적인 건축물과는 다른 Interface가 만들어집니다.

특히 주의해서 볼 부분은 벽 한가운데처럼 단순한 면이 아닙니다.

창과 벽, 벽과 지붕, 모듈과 모듈, 배관과 구조체처럼 서로 다른 시스템이 만나는 곳입니다.

이번 글에서는 이런 위험 위치 10곳을 중심으로 살펴보겠습니다.

1. Module Joint

제가 모듈러 주택에서 가장 먼저 확인하고 싶은 곳은 Module Joint입니다.

두 개 이상의 모듈을 현장에서 연결하면 이 접합부에서 여러 성능을 다시 이어야 합니다.

• 구조
• 방수
• 기밀
• 단열
• 방화
• 차음
• 전기
• 배관

문제는 이 기능들이 서로 다른 작업자와 공정에 의해 완성될 수 있다는 점입니다.

예를 들어 구조 연결은 끝났지만 단열재가 끊기거나, 외부 방수는 연결했지만 내부 Air Seal이 누락될 수 있습니다.

설계 단계 예방법

Module Joint를 평면도에 선 하나로 표시하는 것만으로 끝내지 않고 확대 상세도를 준비하는 것이 중요합니다.

특히 다음 질문에 답할 수 있어야 합니다.

구조 연결은 어디에서 하는가?

단열층은 어떻게 이어지는가?

Water Control Layer는 어떻게 연결되는가?

Air Control Layer는 어디에서 다시 Seal하는가?

MEP는 어느 위치에서 연결하는가?

즉 Module Joint 하나에 여러 Engineering Detail이 함께 들어가야 합니다.

2. 창문 아래쪽과 모서리

두 번째는 Window Interface입니다.

창문은 벽에 큰 Opening을 만들기 때문에 외피의 여러 층이 동시에 끊기는 위치입니다.

특히 창 하부와 양쪽 모서리는 물 관리 측면에서 세심한 상세가 필요합니다.

단순히 실리콘을 많이 사용하는 것으로 해결하려 하기보다 물이 외장재 뒤로 들어갔을 때 어디로 배출되는가를 먼저 생각해야 합니다.

설계 단계 예방법

창호 상세도에는 최소한 다음 관계가 보여야 합니다.

Cladding → Drainage Cavity → Water Control Layer → Window Opening → Flashing/Drainage

제품과 시스템에 따라 세부 구성은 달라질 수 있지만 핵심은 물이 내부로 향하지 않고 외부로 배출되는 연속된 경로입니다.

3. 지붕과 벽이 만나는 부분

세 번째 위험 위치는 Roof-to-Wall Interface입니다.

지붕과 외벽은 서로 다른 방향으로 비를 받으며 구조와 외피도 달라지는 곳입니다.

특히 지붕 배수와 외벽 배수가 만나는 부분에서 물의 흐름이 복잡해질 수 있습니다.

설계 단계 예방법

도면을 볼 때 단순히 지붕재와 외장재 제품만 확인해서는 부족합니다.

다음 질문이 중요합니다.

지붕에서 내려온 물은 어디로 가는가?

외벽 뒤로 들어온 물은 어디로 배출되는가?

두 배수경로가 서로 방해하지 않는가?

물의 흐름을 화살표로 그려보면 복잡한 Detail을 이해하는 데 도움이 됩니다.

4. 외벽 MEP 관통부

에어컨 배관, 전선, 수도관과 환기 덕트 등은 외벽을 통과해야 할 수 있습니다.

이때 생기는 작은 구멍 하나가 Water Control Layer와 Air Control Layer를 동시에 관통할 수 있습니다.

현장에서 설비공이 필요한 위치에 구멍을 뚫고 Sealant만 바르는 방식에 의존하면 일관된 품질관리가 어려워질 수 있습니다.

설계 단계 예방법

가능하면 관통 위치를 BIM과 Shop Drawing 단계에서 미리 결정합니다.

그리고 관통부마다 다음 사항을 정합니다.

Penetration ID

위치

크기

Sleeve

Water Seal

Air Seal

Fire/Acoustic Requirement

이렇게 하면 관통부도 하나의 관리 대상이 됩니다.

5. 욕실과 Shower Zone

욕실은 물을 의도적으로 사용하는 공간이기 때문에 별도의 주의가 필요합니다.

특히 Shower, Floor Waste, 배관 관통부와 벽·바닥 접합부를 세심하게 확인해야 합니다.

모듈러 방식에서는 욕실을 공장에서 상당 부분 완성해 보내거나 Bathroom Pod 형태로 제작할 수도 있습니다.

설계 단계 예방법

욕실의 방수만 볼 것이 아니라,

방수 → 배수 → 배관 → 관통부 → 현장 연결

까지 하나의 시스템으로 검토합니다.

그리고 공장에서 가능한 시험과 검사를 마친 뒤 운송하는 것이 좋습니다.

6. 바닥 배수와 배관 연결부

배관은 공장에서 완벽하게 설치됐더라도 현장에서 Main Service와 다시 연결해야 할 수 있습니다.

특히 모듈 하부의 Plumbing Connection은 설치 후 접근성이 떨어질 수도 있습니다.

설계 단계 예방법

Connection Point를 가능한 한 명확하게 표준화하고 도면에 위치와 높이를 표시합니다.

또한 설치 후 검사와 유지보수가 필요한 부분이라면 Access 가능성도 설계 단계에서 검토해야 합니다.

좋은 설계는 연결할 수 있는 설계뿐 아니라 나중에 확인하고 수리할 수 있는 설계여야 합니다.

7. LGS Stud 주변의 열교

LGS 구조의 중요한 검토 대상 가운데 하나가 Thermal Bridge입니다.

Steel Stud는 단열재보다 열을 잘 전달하기 때문에 Stud 사이만 단열했다고 해서 벽 전체가 동일한 단열성능을 갖는 것은 아닙니다.

조건에 따라 내부 표면온도가 낮아지는 위치가 생기면 결로 위험도 함께 검토해야 합니다.

설계 단계 예방법

벽체를 다음처럼 단순하게 생각하지 않습니다.

외장재 → LGS + 단열재 → 석고보드

대신 전체 Wall Assembly에서 연속단열과 열교 경로를 함께 검토합니다.

창호 주변, 구조 접합부와 Module Joint 역시 중요한 열교 검토 위치입니다.

8. 단열재가 끊기는 곳

단열재는 넓은 벽 중앙보다 모서리와 설비 주변에서 품질이 달라지기 쉽습니다.

전기박스, 배관, Bracket과 구조보강재 주변에서 단열재가 눌리거나 빈 공간이 생길 수 있습니다.

설계·공장 단계 예방법

MEP와 구조를 먼저 조정하고 단열재가 들어갈 공간을 확보합니다.

그리고 Wall Close-up 전에 단열상태를 검사합니다.

특히 벽을 닫기 전에 사진을 남깁니다.

완성 후에는 확인하기 어려운 부분이기 때문입니다.

9. 운송 중 손상되는 외피와 마감

모듈러 주택에는 일반 현장건축과 다른 단계가 하나 있습니다.

바로 Transport입니다.

공장에서 검사까지 완료한 모듈이 트럭으로 이동하는 동안 진동과 움직임, 외부환경에 노출됩니다.

따라서 공장에서 PASS를 받은 상태와 현장에 도착한 상태가 항상 같다고 가정해서는 안 됩니다.

설계·출고 단계 예방법

운송 전 다음 항목을 확인합니다.

• 창호 보호
• 외장재 보호
• 노출된 Membrane 보호
• 배관·전기 Connection 보호
• 임시 Weather Protection
• 운송용 고정장치

그리고 현장 도착 후에는 Receiving Inspection을 다시 실시하는 것이 좋습니다.

10. 크레인 설치 후 생기는 접합부 문제

마지막은 Crane Lifting과 설치 후 검사입니다.

모듈을 들어 올리는 과정에서는 구조체에 운송 때와 다른 하중조건이 발생합니다.

또한 모듈을 Foundation 위에 놓은 뒤 위치가 맞지 않으면 Module Joint와 MEP Connection에도 영향을 줄 수 있습니다.

설계 단계 예방법

Lifting Point와 설치순서를 사전에 계획하고 현장 설치 후 다음 항목을 확인합니다.

Module Level

Alignment

Joint Gap

Structural Connection

MEP Connection

Envelope Re-sealing

즉 크레인이 모듈을 내려놓았다고 설치가 끝난 것이 아닙니다.

그 순간부터 Site QA/QC가 시작됩니다.

하자 위험 위치 10곳을 한눈에 비교하면

이번 글에서 가장 중요한 실무표입니다.

위험 위치	주요 위험	설계 단계 예방	검사 시점
Module Joint	누수·기밀·단열 단절	Joint Detail	설치 전·후
창호	누수	배수·Flashing Detail	공장
Roof-to-Wall	누수	물 흐름 계획	공장·현장
MEP 관통부	누수·공기누설	Penetration Detail	Wall Close-up 전
욕실	방수·배수	Wet Area Detail	공장
Plumbing Joint	누수	Connection 표준화	공장·현장
LGS 열교	결로·열손실	Thermal Bridge 검토	설계
단열재	성능저하	MEP 조정·Close-up 검사	공장
운송	외피·마감 손상	Transport Protection	출고·도착
Crane/설치	정렬·접합 문제	Lifting/Installation Plan	현장

중요한 것은 ‘하자 위치 지도’를 만드는 것이다

여기서 한 단계 더 나아갈 수 있습니다.

주택 도면에 위의 위험 위치를 표시하고 각각 ID를 부여하는 것입니다.

예를 들어,

W01 = Window Interface

P03 = Exterior Penetration

MJ01 = Module Joint

R02 = Roof-to-Wall

PL04 = Plumbing Connection

처럼 관리할 수 있습니다.

그러면 QA/QC 검사표도 단순히

“방수 확인 — PASS”

라고 기록하는 대신,

“MJ01 Water Control Layer Connection — PASS”

처럼 정확한 위치와 연결할 수 있습니다.

이것이 품질기록의 추적성을 높이는 방법입니다.

하자가 생긴 뒤 고치는 것보다 설계 단계가 중요한 이유

모듈러 주택의 많은 부분은 공장에서 순차적으로 닫힙니다.

LGS Frame

↓

MEP

↓

Insulation

↓

Envelope

↓

Internal Lining

↓

Finish

앞 단계의 문제가 뒤 단계에서 가려질 수 있습니다.

그래서 완성 후 검사를 아무리 꼼꼼히 해도 벽 속의 모든 상태를 확인하기는 어렵습니다.

좋은 QA/QC는 완성된 집을 검사하는 것만이 아니라 문제가 가려지기 전에 검사하는 것입니다.

제가 업체를 본다면 ‘하자가 없습니까?’라고 묻지 않겠습니다

제가 향후 호주에서 LGS 모듈러 사업을 준비하며 제조사를 비교한다면,

“여기는 하자가 없습니까?”

라고 묻는 것보다 다음 질문을 하겠습니다.

“이 주택에서 가장 위험하다고 판단하는 Interface가 어디입니까?”

그리고 이어서,

“그 위치를 설계에서 어떻게 처리하고 공장에서 어떻게 검사합니까?”

라고 물어볼 것입니다.

어떤 건축방식이든 모든 위험을 없다고 말하는 것보다 위험 위치를 알고 관리하는 시스템이 있는지가 더 중요하다고 생각하기 때문입니다.

공장 QA/QC와 현장 QA/QC를 연결해야 한다

모듈러 건축에서 품질관리는 공장과 현장으로 나누어 생각하기 쉽습니다.

하지만 실제로는 연결되어야 합니다.

예를 들어 공장에서 Module Joint의 Membrane을 현장 연결용으로 준비했다면 그 기록이 현장 설치팀에게 전달되어야 합니다.

따라서 이상적인 흐름은 다음과 같습니다.

Design Risk

→ Detail

→ Factory Inspection

→ Photo Record

→ Transport

→ Site Inspection

→ Connection

→ Final Verification

이렇게 설계부터 최종검사까지 하나의 기록으로 이어지는 것이 중요합니다.

FAQ

Q1. 모듈러 주택은 일반 주택보다 하자가 많나요?

건축방식 하나만으로 하자가 더 많거나 적다고 단정하기 어렵습니다. 설계, 제작품질, 운송, 설치와 현장관리 수준이 함께 영향을 줍니다.

Q2. LGS라서 결로가 생기는 건가요?

그렇게 단순하게 볼 수 없습니다. 다만 금속 구조체는 열교를 형성할 수 있으므로 전체 외피설계에서 열교와 결로 위험을 검토하는 것이 중요합니다.

Q3. 모듈러 주택에서 가장 중요한 방수 위치는 어디인가요?

하나만 고르기보다는 창호, Roof-to-Wall, 외벽 관통부와 Module Joint 같은 Interface를 집중적으로 검토하는 것이 좋습니다.

Q4. 공장에서 검사했다면 현장에서는 다시 검사하지 않아도 되나요?

그렇지 않습니다. 운송과 크레인 설치, Module Joint 및 MEP 현장 연결 후에는 새로운 검사 포인트가 생깁니다.

Q5. 완공 후에는 볼 수 없는 부분을 어떻게 관리하나요?

Wall Close-up 전에 검사하고 위치별 사진과 Module ID를 연결해 기록하는 방법이 도움이 됩니다.

마무리

모듈러 주택 하자를 줄이는 가장 좋은 방법은 완공 후 문제가 나타날 때까지 기다리는 것이 아닙니다.

설계 단계에서 어디에서 문제가 생길 가능성이 높은지 먼저 찾고, 해당 위치에 Detail·Hold Point·검사기준을 배치해야 합니다.

특히 LGS 모듈러 주택에서는

Module Joint · Window · Roof · Penetration · Wet Area · Plumbing · Thermal Bridge · Insulation · Transport · Installation

이 10곳을 별도의 위험 위치로 관리할 가치가 있습니다.

제가 생각하는 좋은 모듈러 주택의 기준도 점점 분명해지고 있습니다.

하자가 전혀 생기지 않는다고 말하는 집보다, 어디에서 문제가 생길 수 있는지를 알고 설계·제작·검사 기록으로 관리하는 집이 더 신뢰할 수 있습니다.
