모듈러 주택 PASS FAIL 검사는 검사자의 느낌으로 “괜찮아 보인다”를 판단하는 과정이 아니라, 승인된 도면·사양·제품 설치기준·프로젝트 검사기준 등에 따라 실제 시공상태를 확인하고 적합 여부를 기록하는 품질관리 과정입니다.

모듈러 공장에서 체크리스트를 사용하는 것만으로 QA/QC가 완성되는 것은 아닙니다.

더 중요한 질문이 있습니다.

무엇이면 PASS인가?

그리고,

FAIL이 나오면 다음 공정은 어떻게 되는가?

예를 들어 단열검사에서 Gap이 발견됐는데 체크표에 표시만 하고 석고보드를 닫아버린다면 검사표의 의미는 크게 줄어듭니다.

제가 원하는 흐름은 명확합니다.

INSPECT → PASS → RELEASE

또는

INSPECT → FAIL → HOLD → CORRECT → RE-INSPECT → PASS → RELEASE

이것이 이번 제69편의 핵심입니다.

PASS는 ‘완벽해 보인다’는 뜻이 아니다

PASS는 막연한 품질평가가 아닙니다.

해당 검사단계에서 정해진 Acceptance Criteria를 충족했다는 의미로 관리해야 합니다.

예를 들어 LGS Frame 검사라면 프로젝트에 따라,

승인도면,

부재 사양,

Connection Detail,

Opening 위치,

허용오차 기준

등과 실제 제작상태를 비교할 수 있습니다.

따라서 검사표에는 단순히 PASS / FAIL만 있는 것보다 무엇을 기준으로 검사했는지 추적할 수 있는 구조가 좋습니다.

1. 자재 입고부터 PASS·FAIL을 시작한다

QA/QC는 완성품에서 시작하지 않습니다.

공장에 들어오는 주요 자재부터 확인합니다.

예를 들어,

LGS Steel,

Insulation,

Window,

Membrane,

Fastener,

MEP Component

등입니다.

확인 항목은 프로젝트에 따라 다르지만 제품·규격·수량·손상·관련 서류 등을 검사할 수 있습니다.

문제가 있다면 생산라인으로 바로 보내기보다 격리 또는 확인절차가 필요할 수 있습니다.

2. LGS Frame은 마감 전에 판정한다

LGS 골조는 이후 단열재와 내부마감으로 가려집니다.

따라서 골조 단계에서,

FRAME INSPECTION

→ PASS

→ MEP ROUGH-IN RELEASE

흐름을 만드는 것이 좋습니다.

FAIL이라면 다음 공정으로 넘어가기 전에 원인을 확인하고 수정합니다.

3. 치수검사는 숫자로 기록한다

Dimension과 Tolerance를 검사하면서 단순히,

치수 — PASS

라고만 적는 것보다 실제 측정값을 남길 수 있습니다.

예를 들어 프로젝트 기준값과 실제 측정값, 허용범위를 함께 기록하면 판정 근거를 추적하기 쉬워집니다.

핵심은 PASS라는 결과 뒤에 측정 Evidence가 존재하는 것입니다.

4. Plumbing은 벽을 닫기 전에 검사한다

배관 Joint와 Route는 마감 후 접근하기 어려워질 수 있습니다.

따라서 Plumbing Rough-in이 끝난 뒤 필요한 검사·시험을 수행하고 결과를 기록합니다.

PLUMBING PASS

가 확인된 후 다음 공정으로 넘어가는 구조가 좋습니다.

5. Electrical도 Close-up 전 확인한다

Electrical Cable, Box, Route와 필요한 보호 Detail을 검사합니다.

이 역시 사진기록과 연결하면 좋습니다.

제67편에서 만든 Wall Passport와 연결한다면,

M03-W07-ELECTRICAL — PASS

처럼 특정 위치까지 추적할 수 있습니다.

6. 단열은 제품명보다 설치상태를 본다

단열재 포장에 높은 성능값이 적혀 있어도 실제 Wall Cavity에 제대로 설치되지 않으면 의도한 벽체성능과 차이가 생길 수 있습니다.

따라서,

Gap

Compression

Missing Area

Penetration 주변

Corner

등을 확인합니다.

FAIL이 발견되면 사진을 남기고 수정 후 다시 검사합니다.

7. Air Barrier는 연속성을 판정한다

Air Barrier는 설치 여부만 보는 것이 아니라 Joint, Lap, Corner와 Penetration 주변의 연속성을 확인합니다.

문제가 발견됐다면 마감으로 숨기기 전에 수정합니다.

8. Water Control Layer도 같은 원칙을 적용한다

Window Head·Jamb·Sill,

Wall Base,

Penetration,

Membrane Joint

등 물 관리에 중요한 위치를 검사합니다.

특히 나중에 외장재로 가려지는 Detail은 사진 Evidence를 남긴 뒤 PASS시키는 방식이 좋습니다.

9. MEP Penetration은 개별 ID로 판정할 수 있다

관통부가 많은 프로젝트라면,

P01

P02

P03

처럼 개별 ID를 부여할 수 있습니다.

예를 들어,

M03-P04 — FAIL

→ 관통부 처리 수정

→ 재촬영

→ M03-P04 — PASS

처럼 관리합니다.

그러면 어떤 Penetration에서 문제가 있었는지도 추적할 수 있습니다.

10. Window는 창호 하나마다 판정한다

창문도 마찬가지입니다.

M03-WIN01

이라는 Window ID 아래에,

Opening — PASS
Sill — PASS
Jamb — PASS
Head — FAIL
Corrective Action — COMPLETE
Head Re-inspection — PASS

처럼 기록할 수 있습니다.

최종 PASS만 남기는 것보다 수정 이력까지 남는 것이 품질 추적에 더 유용합니다.

FAIL이 나오면 어떻게 해야 할까?

여기부터가 이번 글의 가장 중요한 부분입니다.

FAIL은 단순히 빨간색 X를 표시하는 것으로 끝나서는 안 됩니다.

제가 만들고 싶은 기본 흐름은 다음과 같습니다.

① FAIL 발견

↓

② 위치·ID 기록

↓

③ 사진 촬영

↓

④ 부적합 내용 기록

↓

⑤ 원인·수정방법 확인

↓

⑥ Corrective Action

↓

⑦ Re-inspection

↓

⑧ PASS 또는 추가 조치

↓

⑨ 다음 공정 Release

이 흐름이 있어야 FAIL이 실제 품질개선으로 이어집니다.

NCR은 무엇인가?

품질관리에서는 부적합 사항을 체계적으로 관리하기 위해 NCR(Non-Conformance Report) 같은 기록방식을 사용할 수 있습니다.

모든 작은 현장수정을 반드시 동일한 형태의 NCR로 관리해야 한다는 의미는 아닙니다. 실제 적용은 프로젝트 품질계획과 중요도에 따라 달라질 수 있습니다.

핵심은 명칭보다,

무엇이 잘못됐는지

어디에서 발견됐는지

어떻게 처리했는지

누가 다시 확인했는지

최종 상태가 무엇인지

추적할 수 있어야 한다는 것입니다.

제가 만들고 싶은 FAIL 기록 예시

예를 들어 M03의 W07 단열검사에서 Gap이 발견됐다고 가정해보겠습니다.

MODULE ID: M03
LOCATION: W07
STAGE: Insulation
ISSUE: Stud Corner Insulation Gap
RESULT: FAIL
PHOTO: IMG-linked
ACTION: Insulation Reinstalled
RE-INSPECTION: COMPLETE
FINAL RESULT: PASS
CLOSE-UP RELEASE: APPROVED

이 정도만 있어도 단순 체크표보다 훨씬 많은 정보를 남길 수 있습니다.

모듈러 공장 PASS·FAIL 실무 검사표

공정	핵심 검사	판정 근거 예시	결과	FAIL 시
Material	규격·상태	구매·제품자료	PASS/FAIL	Hold
LGS Frame	부재·Connection	승인도면	PASS/FAIL	수정
Dimension	주요 치수	도면·허용기준	PASS/FAIL	재측정
Plumbing	Route·Joint	MEP 도면·검사기준	PASS/FAIL	수정·재검사
Electrical	Cable·Box	Electrical 도면	PASS/FAIL	수정
Insulation	Gap·Compression	Wall Detail	PASS/FAIL	재시공
Air Barrier	연속성	Envelope Detail	PASS/FAIL	Repair
Waterproofing	Joint·Drainage	승인 Detail	PASS/FAIL	Repair
Window	Head·Jamb·Sill	Window Detail	PASS/FAIL	수정
Penetration	관통부 처리	승인 Detail	PASS/FAIL	수정
Close-up	이전 검사 완료	QA Record	PASS/HOLD	Close 금지
Factory Final	전체 상태	Final Checklist	PASS/HOLD	출고 금지

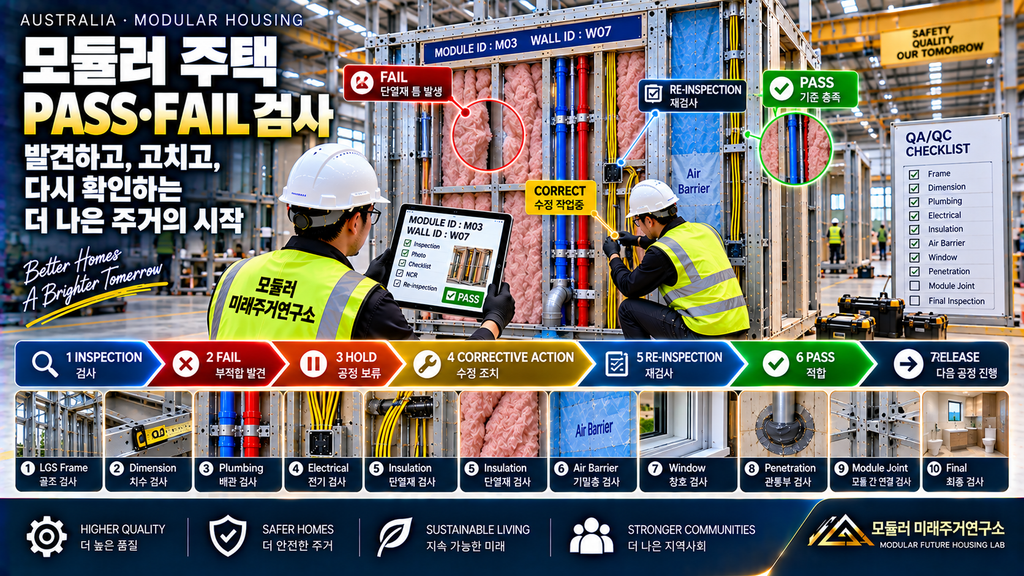

★ 제69편 본문 이미지 삽입 위치

이번 글도 본문 이미지 1장만 사용합니다.

바로 위 「모듈러 공장 PASS·FAIL 실무 검사표」 제목 직전에 넣어주세요.

정확한 순서는:

제가 만들고 싶은 FAIL 기록 예시
↓
FINAL RESULT: PASS / CLOSE-UP RELEASE: APPROVED
↓
[제69편 본문 이미지 삽입]
↓
모듈러 공장 PASS·FAIL 실무 검사표
↓
표

이미지에서 이번 글의 핵심인,

INSPECTION

→ FAIL

→ HOLD

→ CORRECTIVE ACTION

→ RE-INSPECTION

→ PASS

→ RELEASE

흐름이 한눈에 보여야 합니다.

HOLD가 중요한 이유

FAIL을 발견했는데 생산라인은 계속 진행된다면 나중에 문제 위치가 마감으로 가려질 수 있습니다.

그래서 특정 핵심공정에는 Hold Point를 두는 것이 중요합니다.

예를 들어,

FRAME HOLD

MEP HOLD

INSULATION / ENVELOPE HOLD

WALL CLOSE-UP HOLD

FACTORY RELEASE HOLD

처럼 관리할 수 있습니다.

검사가 완료되지 않았다면 다음 공정을 잠시 멈추는 것입니다.

PASS 권한도 정해져 있어야 한다

아무 작업자나 자신의 작업에 스스로 PASS를 주는 방식보다 프로젝트 품질계획에 따라 검사 책임과 승인 권한을 명확하게 정하는 것이 좋습니다.

예를 들어,

Worker — 작업 수행

Supervisor — 공정 확인

QA/QC — 검사 기록

Required Independent Inspection — 해당 시 별도 검사

처럼 역할을 구분할 수 있습니다.

실제 책임과 검사요건은 프로젝트 및 관할 규정에 따라 달라질 수 있습니다.

‘Conditional PASS’를 남용하지 않는다

현장에서는 작은 미완료 사항이 있을 수 있습니다.

하지만 모든 문제를,

“나중에 고치면 됩니다.”

라고 넘기기 시작하면 Hold Point의 의미가 약해집니다.

특히 마감 후 접근할 수 없는 품질항목이라면 수정과 재검사를 완료한 뒤 다음 공정으로 넘어가는 원칙을 명확하게 하고 싶습니다.

출고도 PASS가 있어야 한다

완성된 Module이 트럭에 올라가는 순간도 하나의 Release Point로 볼 수 있습니다.

제가 만들고 싶은 흐름은,

FACTORY FINAL INSPECTION

→ OPEN ITEMS CHECK

→ PASS

→ TRANSPORT PROTECTION

→ FACTORY RELEASE

입니다.

중대한 미완료 사항이 남아 있다면 출고 전에 처리하는 것이 품질 추적 측면에서 훨씬 명확합니다.

현장에서도 PASS·FAIL 체계는 계속된다

공장에서 PASS했다고 끝이 아닙니다.

운송과 Crane Lifting 이후에는 새로운 위험이 생길 수 있습니다.

따라서,

SITE ARRIVAL INSPECTION

→ LIFTING INSPECTION

→ MODULE JOINT INSPECTION

→ MEP CONNECTION INSPECTION

→ WEATHERPROOFING INSPECTION

→ FINAL PASS

로 이어집니다.

제68편의 Module ID 시스템과 연결하면 공장과 현장 기록이 하나의 Module Passport에 쌓이게 됩니다.

PASS만 가득한 검사표보다 중요한 것

검사표를 열었는데 모든 항목이 처음부터 끝까지 PASS PASS PASS라면 보기에는 좋습니다.

하지만 제가 제조사의 품질관리 수준을 평가할 때는 다른 것도 보고 싶습니다.

FAIL이 실제로 기록되는가?

수정 전후 사진이 있는가?

재검사가 이루어지는가?

같은 결함이 반복되는지 분석하는가?

좋은 QA/QC는 FAIL을 숨기는 시스템이 아니라 FAIL을 다음 제품의 품질개선으로 바꾸는 시스템이어야 합니다.

반복 FAIL은 데이터가 된다

예를 들어 최근 생산 Module에서 Window Sill FAIL이 반복적으로 발생한다면 단순히 매번 수정하고 끝낼 일이 아닐 수 있습니다.

다음을 검토할 수 있습니다.

Detail이 복잡한가?

작업순서가 잘못됐는가?

교육이 부족한가?

자재가 작업하기 어려운가?

검사시점이 너무 늦은가?

이렇게 QA/QC 데이터가 다시 설계와 생산공정 개선으로 돌아가면,

FAIL → CORRECT → LEARN → IMPROVE

의 순환이 만들어집니다.

이것이 공장생산의 큰 장점 중 하나라고 생각합니다.

제가 호주 모듈러 사업을 준비하며 만들고 싶은 품질문화

제가 향후 LGS 모듈러 사업을 시작한다면 작업자에게,

“FAIL이 나오면 문제가 된다.”

라는 분위기보다,

“FAIL을 발견하지 못하고 다음 공정으로 넘기는 것이 더 큰 문제다.”

라는 품질문화를 만들고 싶습니다.

검사에서 문제를 찾는 것은 실패가 아니라 품질관리 시스템이 작동하고 있다는 신호일 수 있기 때문입니다.

다만 발견된 문제는 반드시,

기록 → 수정 → 재검사 → PASS

까지 닫혀야 합니다.

그것이 제가 생각하는 실제적인 공장 QA/QC입니다.

FAQ

Q1. PASS·FAIL 기준은 모든 모듈러 공장이 동일한가요?

아닙니다. 프로젝트의 승인도면, 사양, 제품기준, 품질계획과 적용되는 규정 등에 따라 구체적인 검사기준은 달라질 수 있습니다.

Q2. FAIL이 나오면 Module 전체를 폐기해야 하나요?

항상 그런 것은 아닙니다. 부적합 내용과 중요도를 평가하고 승인된 절차에 따라 수정·교체 또는 필요한 조치를 수행한 뒤 재검사할 수 있습니다.

Q3. FAIL 사진도 보관해야 하나요?

품질추적 측면에서는 문제 발견 당시 상태와 수정 후 상태를 연결해 기록하는 것이 유용합니다.

Q4. Hold Point는 왜 필요한가요?

검사하지 않은 공정이 마감으로 가려지거나 다음 공정 때문에 수정이 어려워지는 것을 막기 위한 품질관리 지점입니다.

Q5. 최종 PASS만 기록하면 안 되나요?

최종 결과도 중요하지만 공정 중 FAIL, Corrective Action과 Re-inspection 기록이 함께 있으면 생산품질을 더 정확하게 추적할 수 있습니다.

마무리

모듈러 주택 PASS FAIL 검사에서 가장 중요한 것은 체크박스의 개수가 아닙니다.

진짜 중요한 것은 FAIL이 발견됐을 때 생산시스템이 어떻게 반응하는가입니다.

제가 만들고 싶은 공장 흐름은 명확합니다.

INSPECT

→ PASS 또는 FAIL

→ FAIL이면 HOLD

→ CORRECT

→ RE-INSPECT

→ PASS

→ RELEASE

그리고 모든 과정은 Module ID와 연결합니다.

좋은 공장은 결함이 절대 발견되지 않는 공장이라기보다 문제를 발견하고, 기록하고, 수정하고, 다시 확인한 뒤에만 다음 공정으로 보내는 공장에 더 가깝다고 생각합니다.
